CIRMECH TPA6120A2高保真耳机放大器结构设计

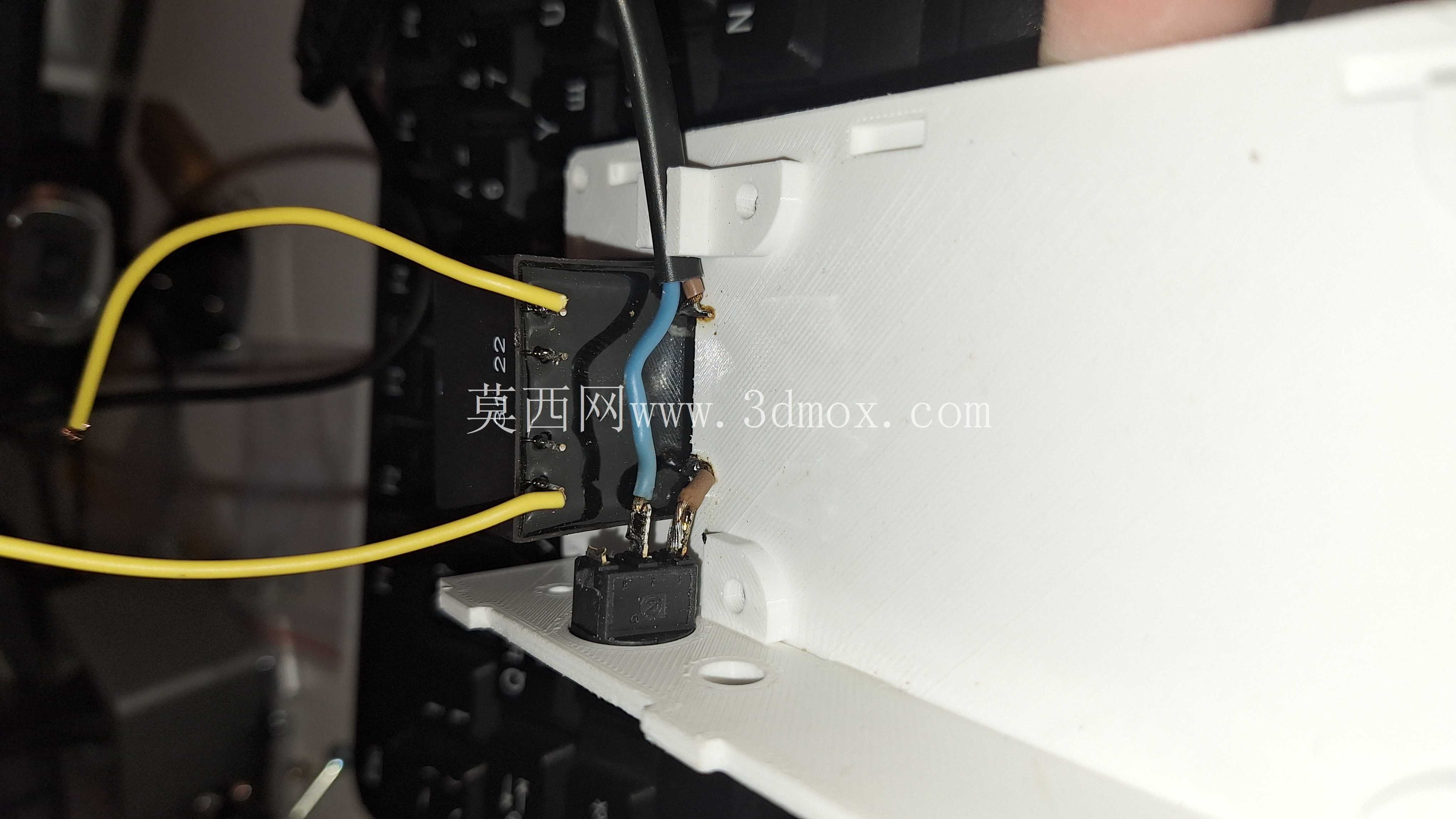

　　电源部分采用220V交流输入转双15V交流输出的变压器配置，为放大电路提供对称的正负电源供给，结构设计时给变压器预留了独立的安装腔室，通过物理隔层将变压器与信号放大板分隔开，减少变压器漏磁对音频电路的干扰，同时在变压器安装位预留了减震缓冲垫的安装槽，避免工作时的工频震动传递到外壳产生共振杂音。PCB部分采用1毫米厚度的玻纤板材质，结构设计时严格控制板上元件的安装高度，最高的电解电容元件高度不超过15毫米，保证PCB装入外壳后上下壳合模时不会出现元件干涉，同时在PCB的四个角预留了M2规格的螺丝安装柱，安装柱高度统一为3毫米，既可以将PCB固定在下壳内部，也能让PCB底部与外壳之间留出足够的走线下空间，方便电源输入线、电位器接线、耳机接口接线的排布，避免线材挤压元件造成虚焊。这款耳机放大装置的结构设计围绕桌面音频使用场景展开，核心适配个人音频发烧友的桌面听音需求，同时兼顾小型音频工作室的近场监听驱动场景，可匹配市面上绝大多数阻抗在16Ω到300Ω区间的头戴式、入耳式耳机，解决普通音源设备输出推力不足、频响表现单薄的问题。装置的电路核心采用TPA6120A2放大芯片，该芯片本身具备低失真、高输出压摆的特性，结构设计阶段围绕芯片的散热需求、信号路径最短原则做了布局优化，避免信号走线与电源回路产生串扰，保证音频信号传输的纯净度。

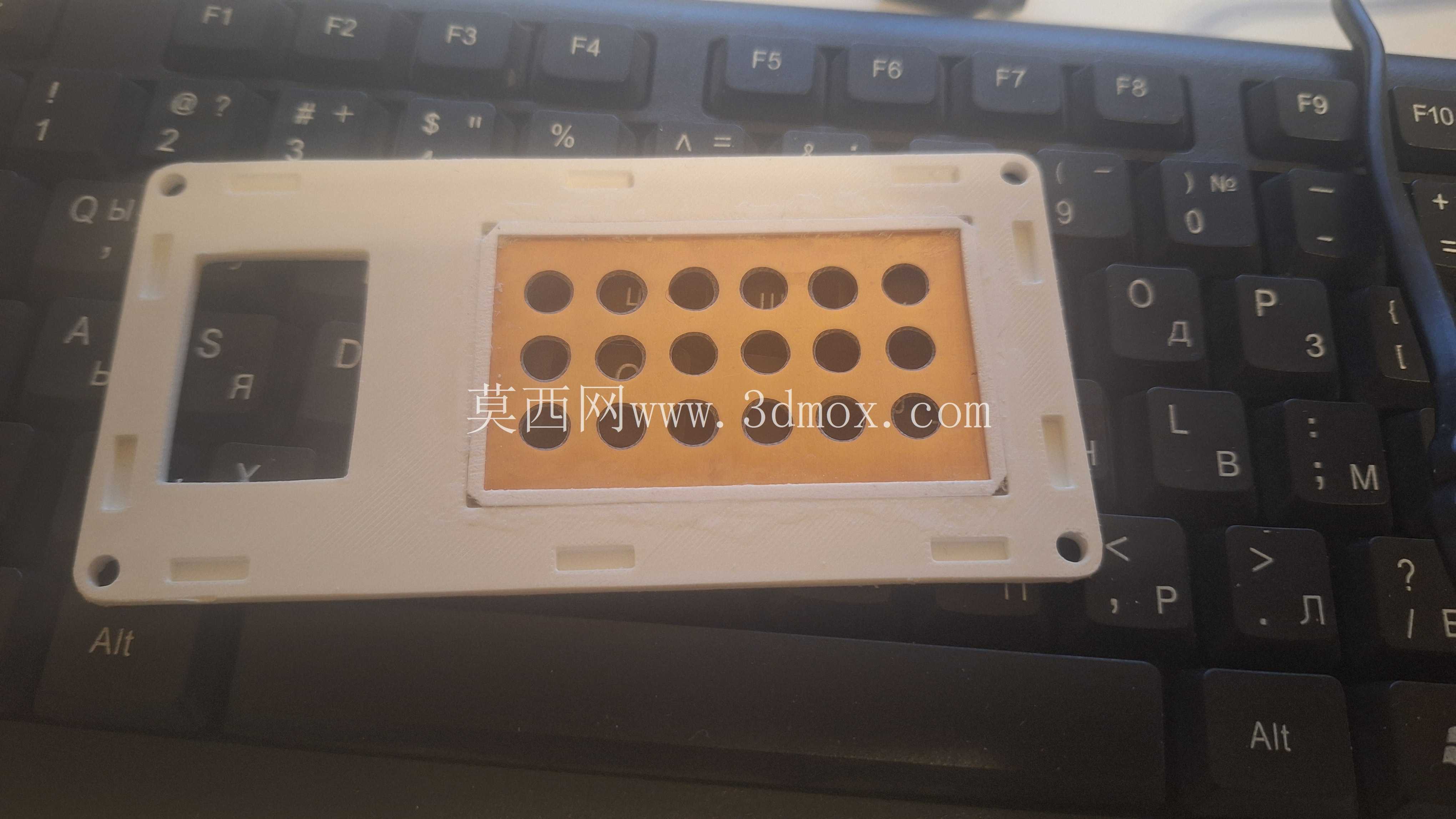

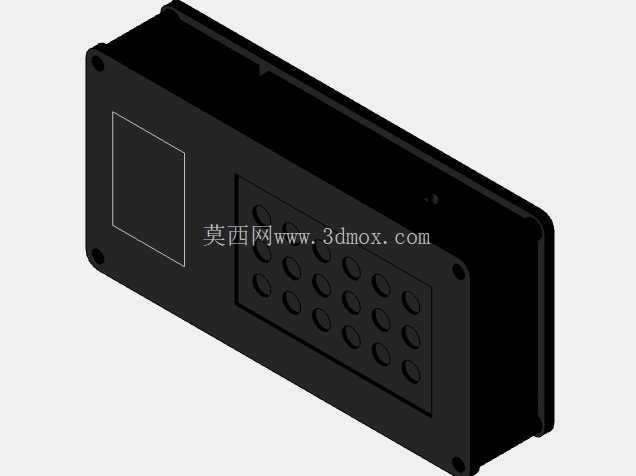

　　外壳部分采用3D打印工艺制作，设计阶段充分考虑3D打印的工艺特性，所有外壳壁厚统一设置为2毫米，避免打印时出现壁厚不均导致的翘曲变形，外壳外表面做了圆角过渡处理，所有棱角位置的圆角半径不小于2毫米，既提升手持触摸的质感，也能避免打印时出现应力集中导致的边角开裂。外壳的前面板预留了6.35mm耳机接口、音量调节电位器、电源开关的安装开孔，开孔尺寸严格匹配对应元件的安装公差，电位器开孔位置做了下沉式设计，让电位器旋钮安装后与面板表面齐平，提升整体外观的一致性；后面板预留了8字电源插座、RCA音频输入接口的安装位，接口之间的中心间距设置为18毫米，足够容纳常规的RCA插头插拔，不会出现插头互相干涉的情况。

　　外壳的上下壳采用卡扣加螺丝的双重固定方式，沿下壳边缘均匀布置6个卡扣结构，合模时先通过卡扣实现上下壳的预定位，再通过底部4颗M2.5螺丝完成最终锁紧，既保证外壳的拼接缝隙均匀，也方便后期拆解维护电路。设计阶段还做了安装边界的校核，整个装置的整体外形尺寸控制在110毫米长、80毫米宽、35毫米高的范围内，可轻松放置在桌面键盘旁、显示器支架下方等狭小桌面空间，不会占用过多的桌面使用面积；外壳底部四个角预留了直径8毫米、厚度1毫米的橡胶脚垫粘贴位，粘贴脚垫后既可以提升装置放置的摩擦力，避免推拉时滑动，也能让外壳底部与桌面之间留出2毫米的通风间隙，帮助电路工作时的热量自然散出，避免长时间工作时内部积温过高影响元件寿命。

　　在结构细节处理上，电位器的安装位额外设计了定位筋，安装时电位器卡入定位筋后无需额外手扶即可对准螺丝孔，提升组装效率；耳机接口的安装位置做了加厚处理，厚度达到3毫米，可承受频繁插拔耳机带来的冲击力，避免接口松动导致的接触不良；电源变压器的安装腔室内壁贴有0.2毫米厚的坡莫合金屏蔽层安装槽，可根据实际抗干扰需求加装屏蔽层，进一步降低电源干扰。整个结构设计没有冗余的装饰性结构，所有结构特征都服务于电路安装、使用便捷性、长期工作稳定性的需求，充分平衡了3D打印工艺的可制造性与音频设备的电磁兼容、散热、安装维护需求。
