机器人夹持器抓握难度测试对象组

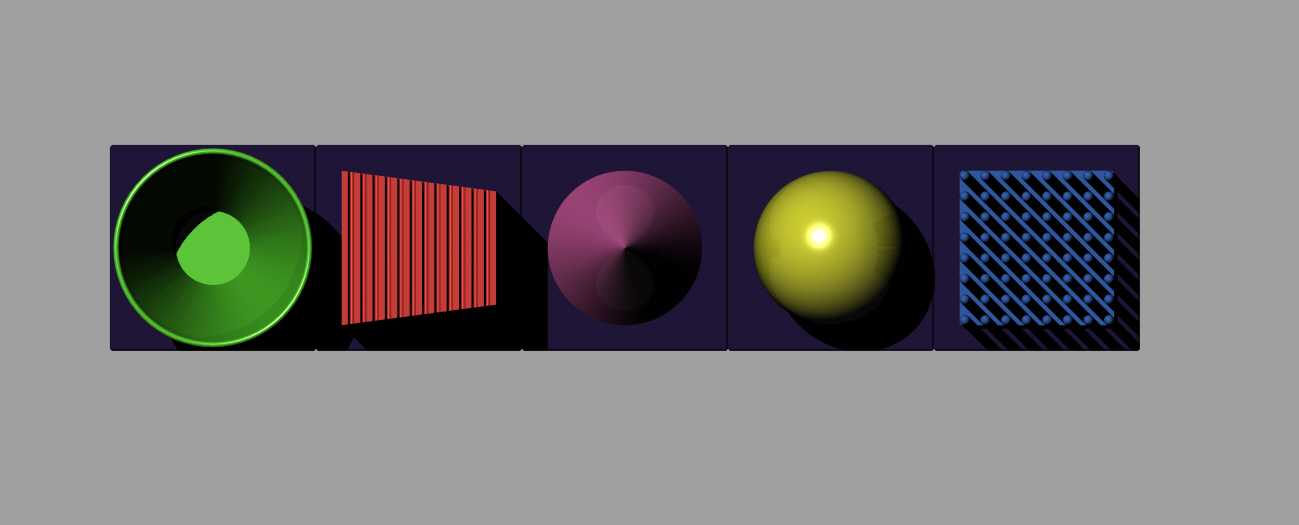

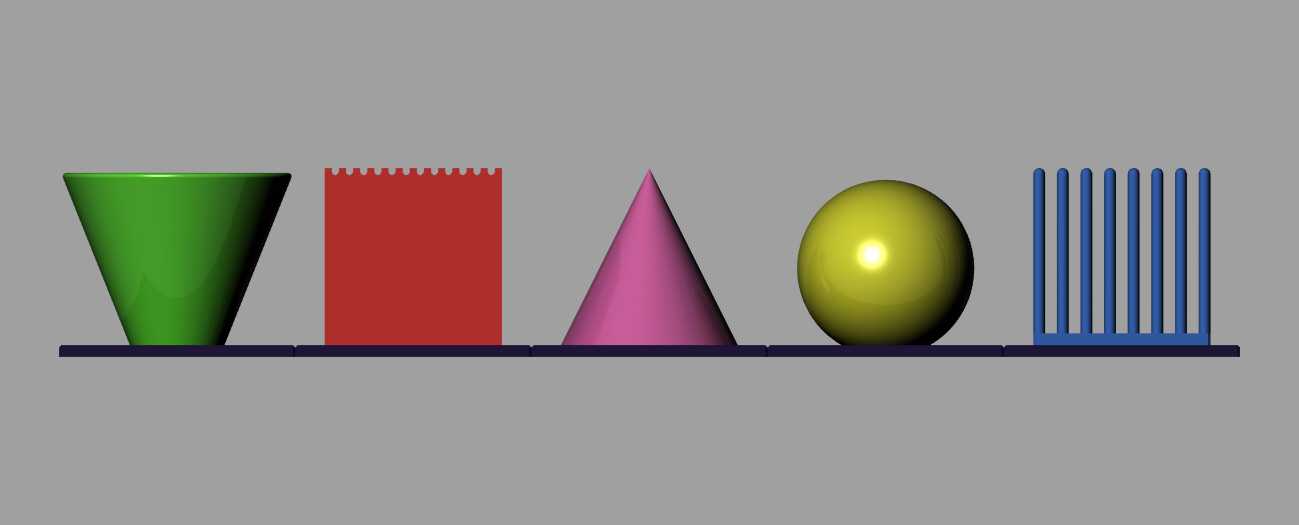

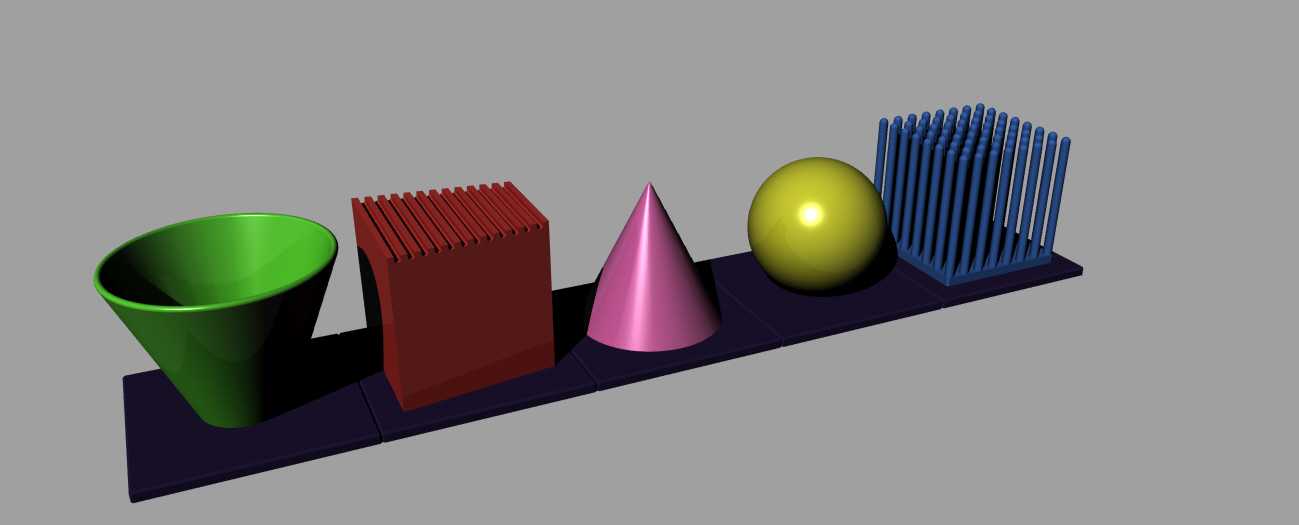

　　这套测试对象组将几类典型的高难度抓取形态整合在一起，能够在同一测试台架上完成多场景的抓握性能验证，无需频繁更换测试工装，大幅提升夹持器调试、性能标定的效率。从设计思路上看，五个测试对象分别对应不同的抓取难点：最左侧的薄壁环形件采用大直径薄壁厚的结构设计，内圈带凸起限位结构，主要测试夹爪的力控精度，夹持时既要保证足够的夹持力克服工件自重，又不能让夹持力超过薄壁件的形变阈值，这类结构对应的实际场景包括新能源行业的电池密封圈、消费电子行业的扬声器振膜固定环、轻工行业的塑料包装环等易变形工件的抓取作业。第二个竖棱密集的柱状件，表面为等距排列的竖向凸棱结构，棱边做了微小倒角处理，主要测试夹爪的接触面适配能力，当夹爪接触这类带规则凸起的表面时，在工业机器人末端执行器的研发与性能验证环节，夹持器的抓握适配能力是核心考核指标之一，不同外形、材质、表面特性的被抓取物，会直接考验夹爪的接触力控制、形面贴合度、自适应包络范围等核心性能，这套测试对象组正是为这类验证场景设计的标准化测试载体。从实际产线应用来看，机器人夹持器需要应对的工件形态千差万别，从薄壁易变形件、规则柱状件、光滑曲面件到多孔镂空件，不同工件的抓取难点各有不同，比如薄壁环形件容易因夹持力过大产生形变，光滑椭球类工件容易因接触摩擦力不足出现滑脱，密集竖棱结构件需要夹爪具备足够的齿形贴合度或者柔性接触面，镂空网格件则考验夹爪的夹持点位选择能力，避免卡滞或者穿入网格造成工件损伤。

　　需要能够自适应贴合棱面，避免因点接触造成应力集中刮伤工件，或者因接触面积不足导致抓取不稳，这类结构对应的实际工件包括电机定子铁芯、散热鳍片组、带加强筋的塑料结构件等。第三个紫红色椭球件为光滑曲面结构，表面无任何定位特征，主要测试夹爪的包络抓取能力与摩擦力控制，这类无定位基准的光滑曲面件是夹持器抓取的常见难点，一旦夹持力角度出现偏差就容易出现工件旋转、滑脱的问题，对应的实际场景包括食品行业的果蔬抓取、物流行业的球形包裹分拣、五金行业的球形阀门配件转运等。第四个亮黄色椭球件相比第三个椭球曲率更小，长径比更大，更接近实际产线中的椭球类工件，比如日化行业的瓶装产品、医药行业的安瓿瓶、汽配行业的球形接头等，

　　主要测试夹爪在不同曲率曲面下的自适应调整能力，验证夹爪的开合行程范围是否能够覆盖不同直径的曲面工件，同时验证接触力在曲面接触状态下的均匀性，避免局部压力过大造成工件表面压痕。最右侧的镂空网格件为规则矩阵式通孔结构，壁厚较薄，主要测试夹爪的夹持点位识别能力，避免夹爪指端伸入网格孔内造成工件卡滞或者网格结构断裂，这类结构对应的实际工件包括散热网板、镂空结构件、包装网格箱等。从安装边界来看，所有测试对象的底部都设计了统一的定位安装基准，能够直接固定在通用测试台架的T型槽工作台面上，不需要额外制作转接工装，每个测试对象的安装孔位间距保持一致，可快速完成单个测试对象的更换，也可按照测试需求将多个对象并排安装，模拟连续抓取的作业场景。

　　外形尺寸上，五个测试对象的整体高度保持统一，相邻对象之间预留了足够的夹爪运动空间，避免夹爪在移动过程中与相邻测试对象发生碰撞，每个对象的外形尺寸都参考了工业场景中常见小件工件的尺寸范围，夹持直径覆盖了从20mm到120mm的常见夹持区间，能够满足大部分轻载夹持器的测试需求。在实际测试应用中，这套对象组不仅可以用于刚性夹爪的性能验证，也适用于柔性夹爪、自适应夹爪、真空吸盘类末端执行器的抓取测试，通过更换不同的测试对象，可以快速验证末端执行器在不同工况下的抓取成功率、重复定位精度、夹持力适配范围等核心参数，为末端执行器的结构优化、控制参数调试提供直观的测试依据。在结构建模过程中，每个测试对象的形面公差都按照实际工件的常规加工精度设置，薄壁件的壁厚、棱边的倒角、曲面的轮廓度、网格的筋宽都做了符合工程实际的参数设定，不存在理想化的无公差结构，保证仿真测试与实际物理测试的结果具备足够的一致性，避免因模型过于理想化导致测试结果与实际应用出现偏差。
