带式输送给料储砂料斗结构设计

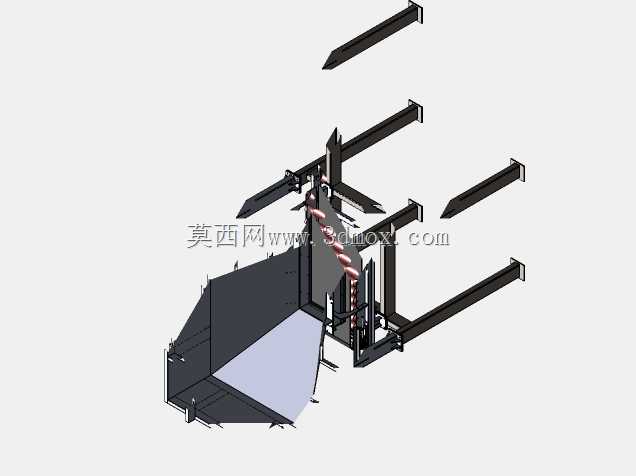

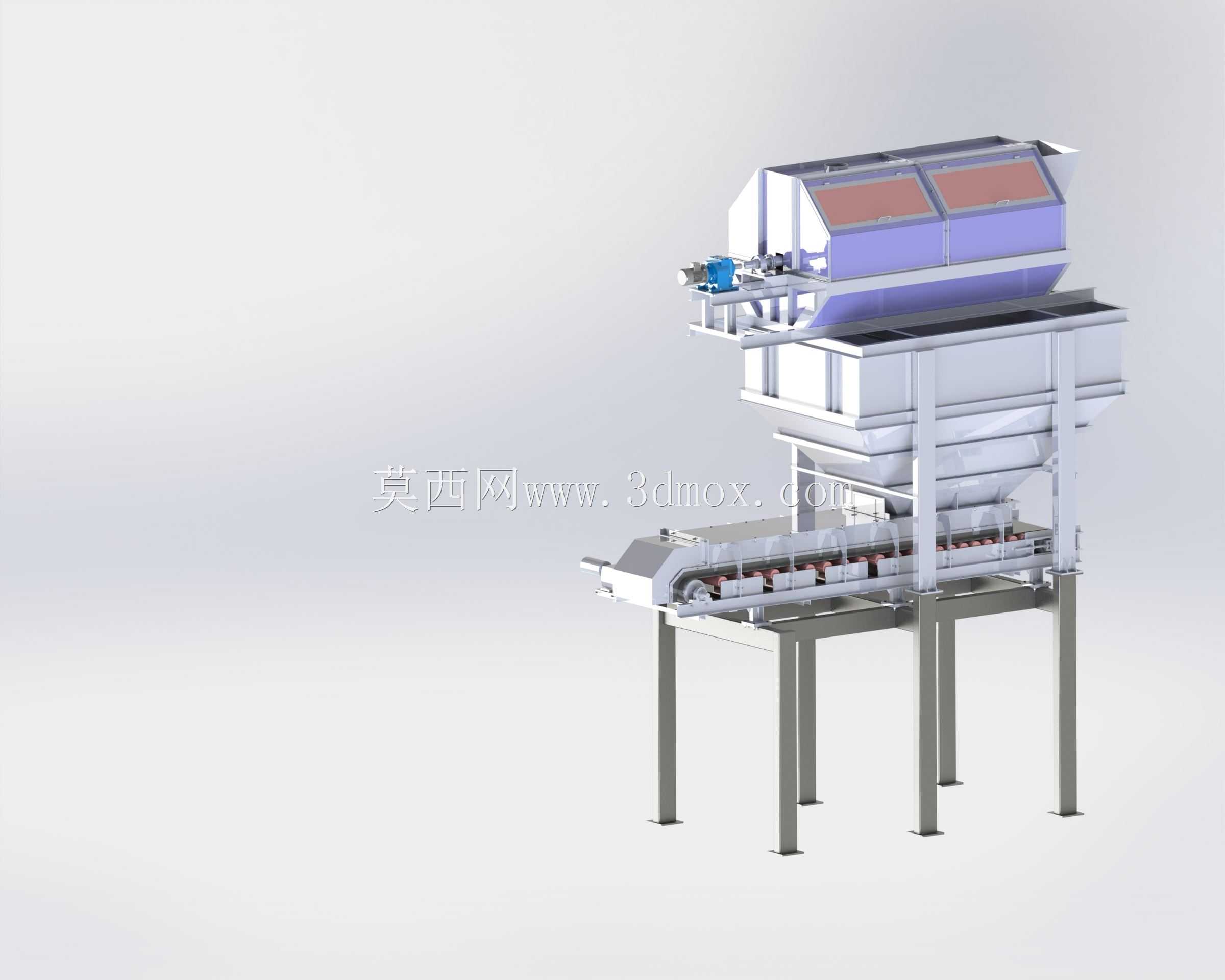

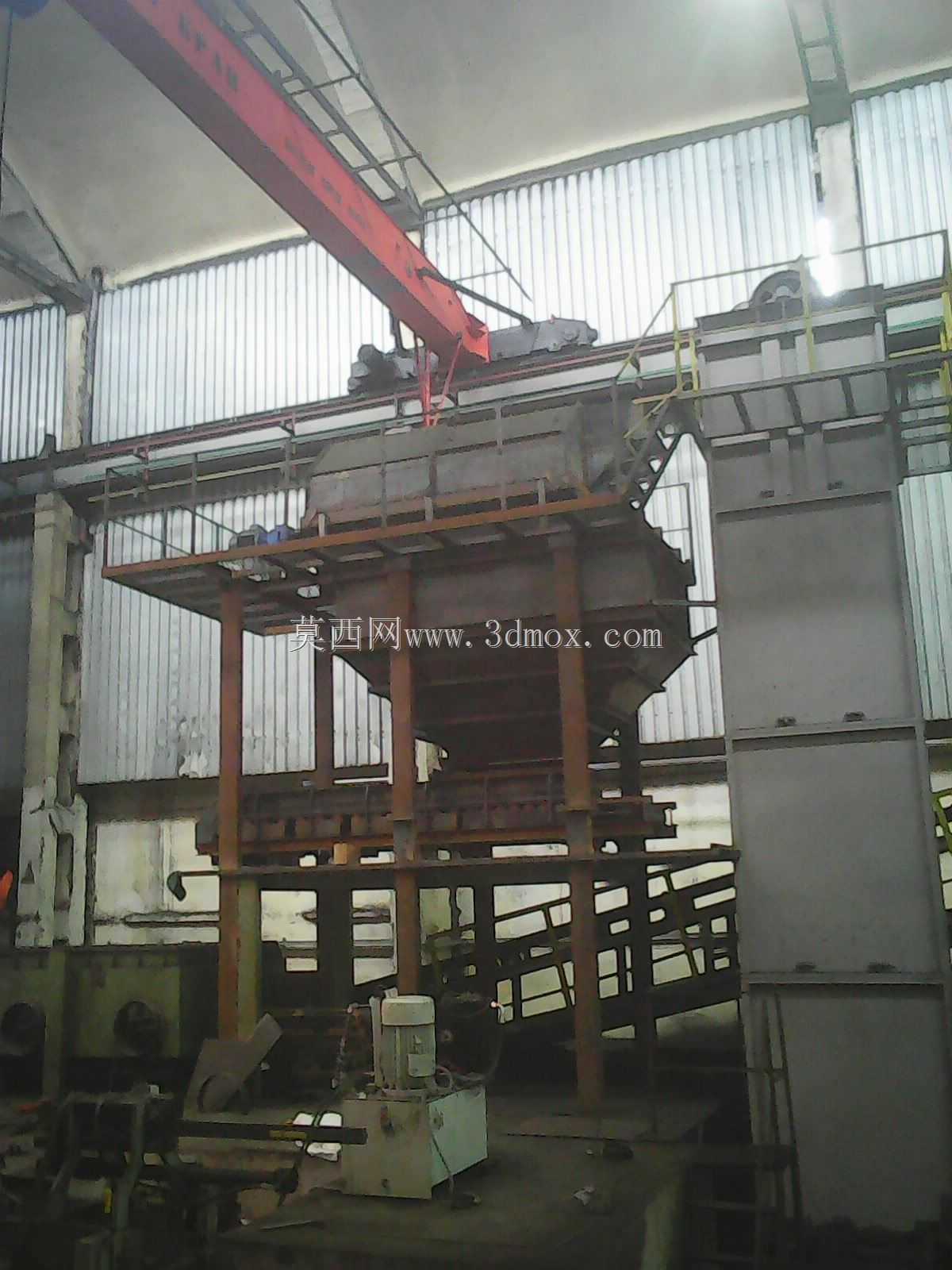

该设备主要应用于砂石骨料加工、商混搅拌站、矿山散料转运、建材生产等场景的散状物料暂存与定量给料环节，可衔接上游破碎、筛分设备的出料端，向下游破碎、搅拌、输送设备提供连续稳定的物料供给，解决散料存储过程中易起拱、下料不均、给料量难以控制的常见问题，适配砂石、矿石、煤粉、颗粒状建材等多种散状物料的中转作业需求。设备整体采用上下分层的结构布局，上部为大容量储料仓体，采用上宽下窄的渐缩斗型设计，仓壁设置合理的倾斜角度，避免散料在仓内堆积粘附，保证物料依靠自重顺畅下滑至下部给料单元；仓体顶部设置分格式观察与防尘盖板，既可以随时查看仓内物料存量，也能减少作业过程中粉尘外溢，改善现场作业环境。下部集成带式给料输送单元，采用平型托辊支撑的输送胶带结构，驱动端配置减速驱动装置，可根据下游生产需求调整胶带运行速度，实现不同产能的定量给料，胶带两侧设置挡边结构，避免物料在输送过程中撒落，给料单元的出料端可直接对接下游皮带机、提升机或搅拌设备进料口，无需额外增设转接溜槽。整机支撑采用型钢焊接的框架式支腿结构，支腿底部设置安装固定板，可通过地脚螺栓与地面基础固定，保证设备满载运行时的结构稳定性，避免运行振动引发的结构偏移。设计过程中充分考虑散料的流动特性，仓体内壁做顺滑过渡处理，不存在易卡料的直角死角，给料胶带与仓体下料口之间设置密封挡料结构，既减少漏料，也能控制料层厚度，保证给料均匀；设备整体的安装边界充分考虑常规工业厂房的空间限制，储料仓的容量匹配常规生产线1-2小时的物料缓存需求，避免频繁补料影响连续生产，支腿高度预留足够的下游设备对接空间，可根据不同产线的布局需求调整支腿高度适配安装。该结构的料斗相比传统的振动给料料斗，运行更平稳，噪音更低，给料量调节范围更广，同时带式输送的结构对物料的粒度适应性更强，不易出现大块物料卡堵给料口的问题，能够有效提升散料处理生产线的连续运行效率，减少人工疏通料口的作业强度。
