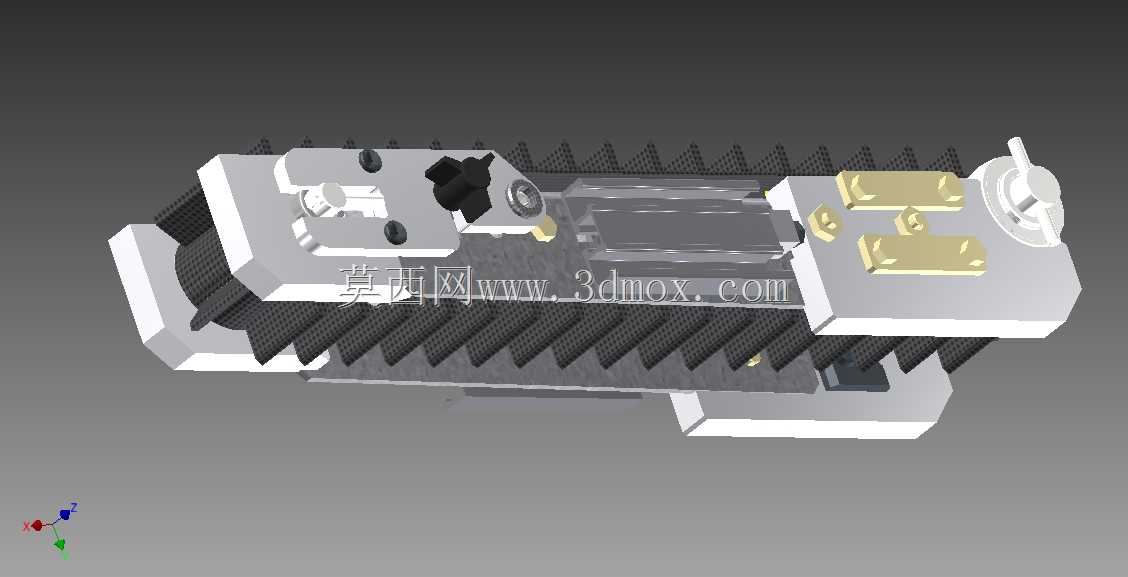

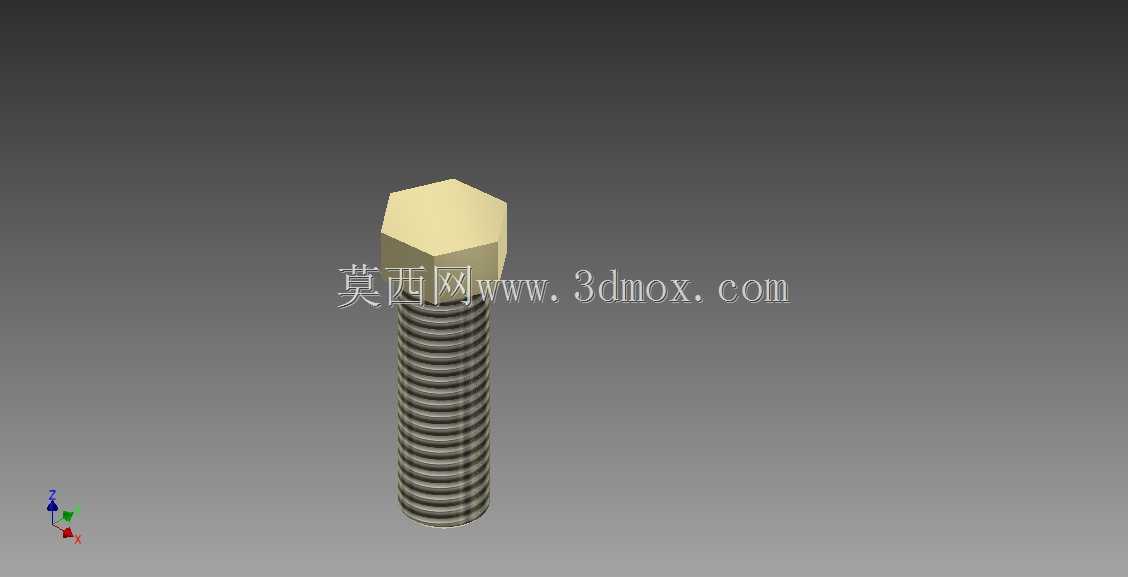

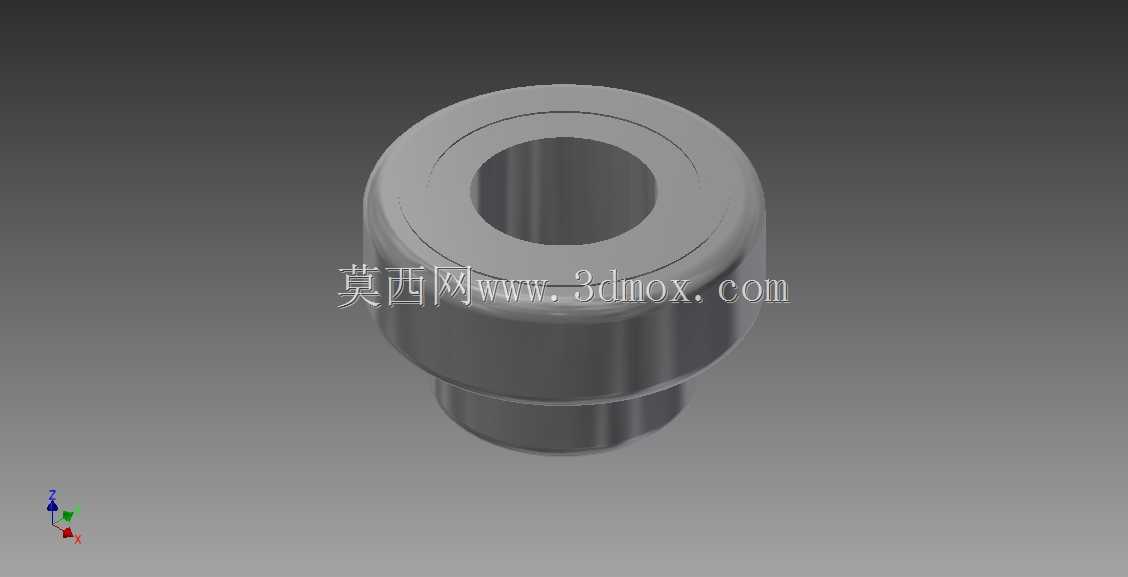

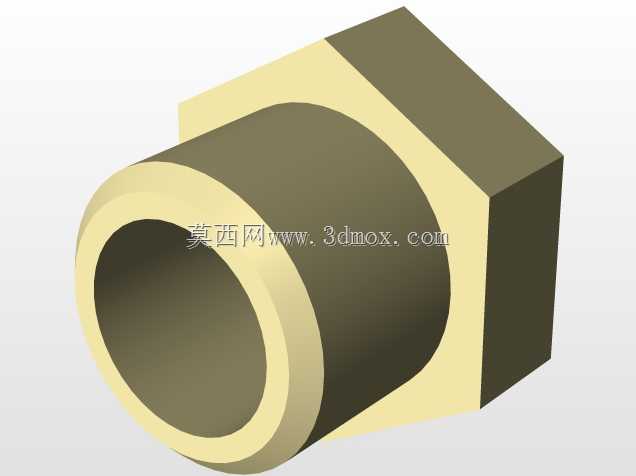

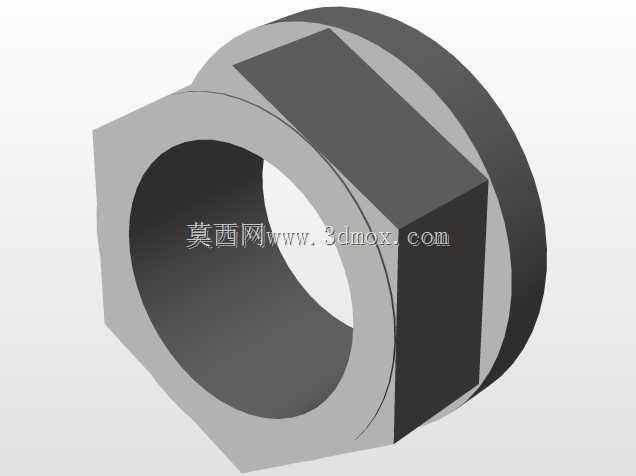

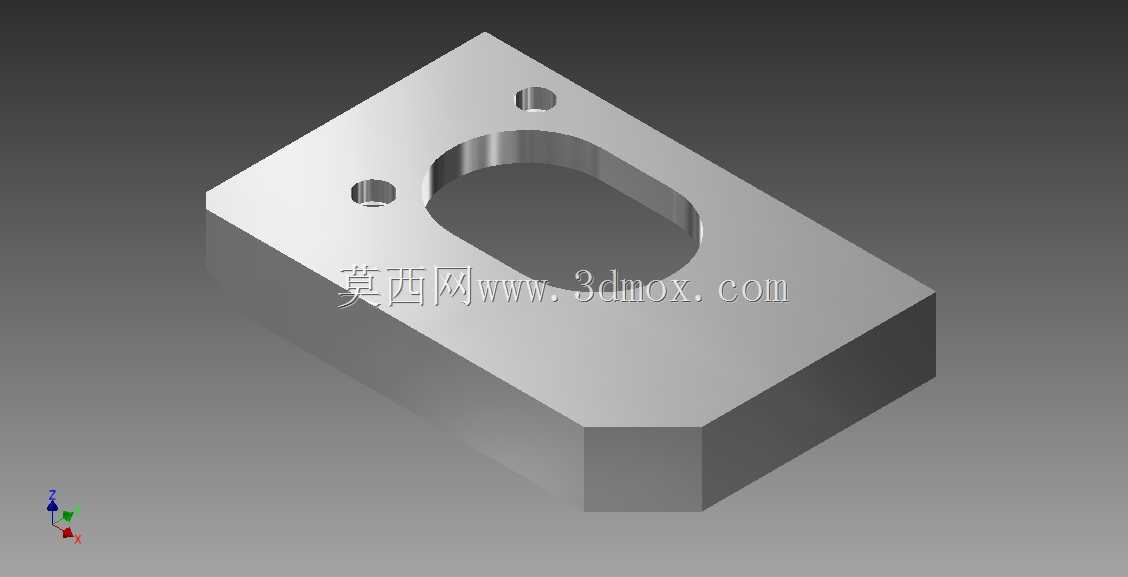

带挡条夹板式货物输送机构

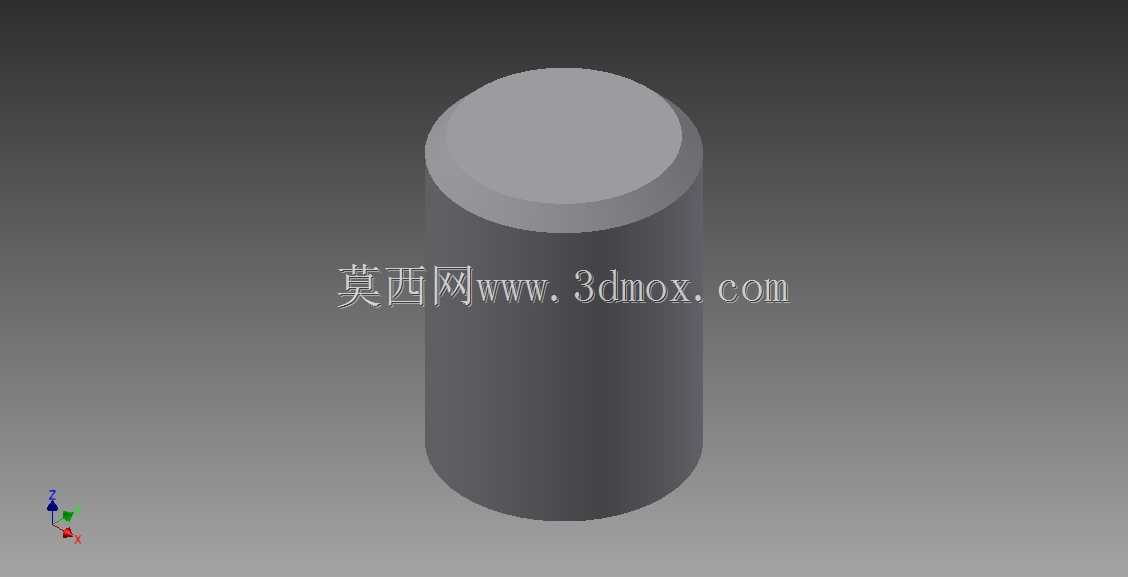

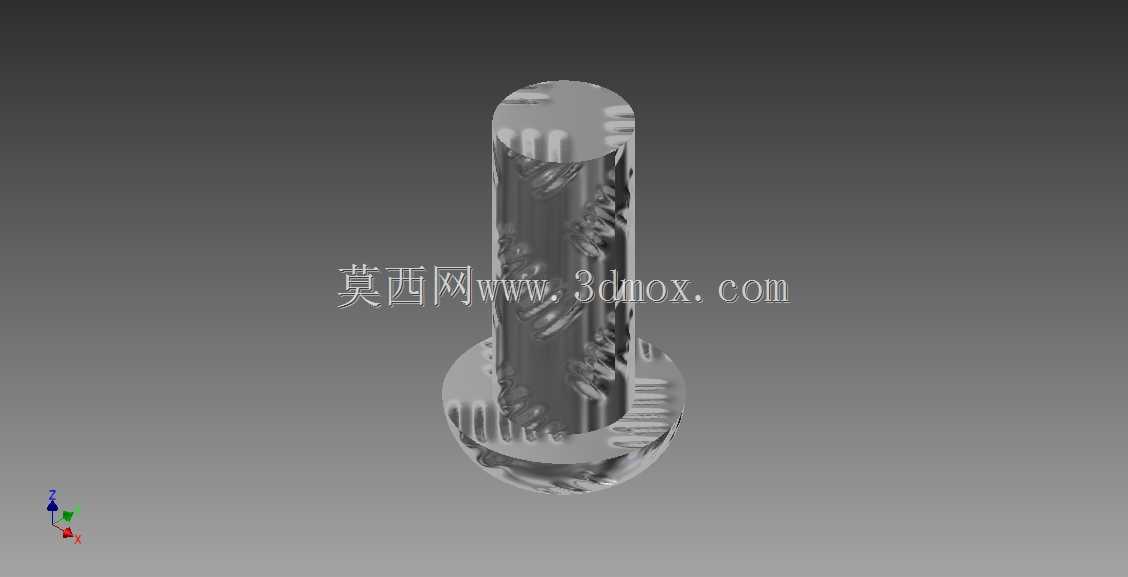

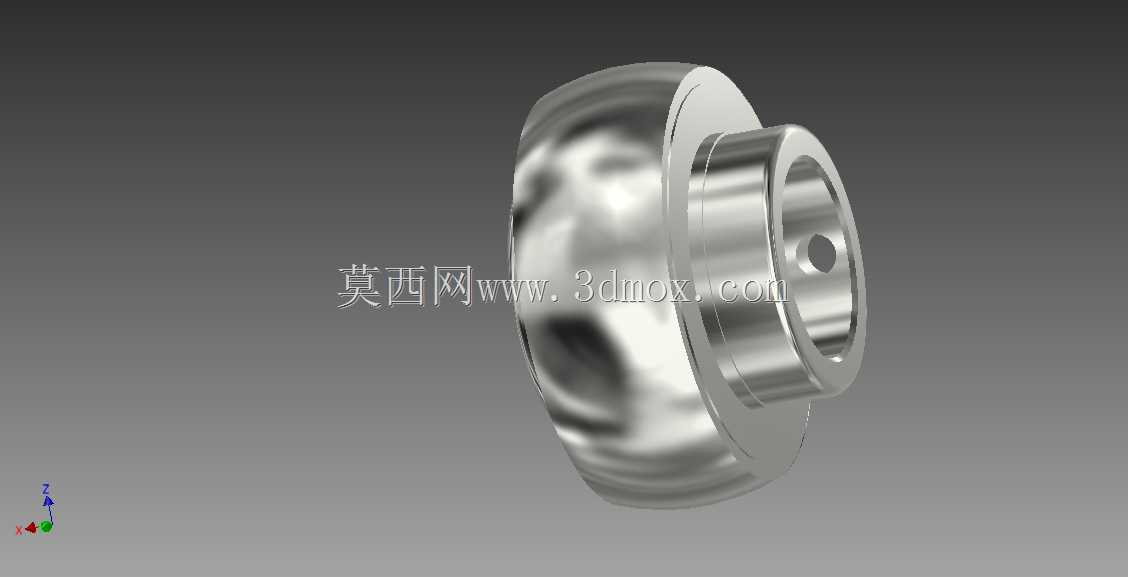

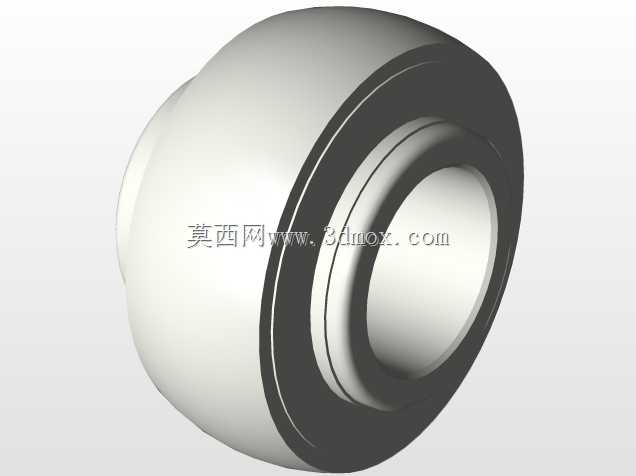

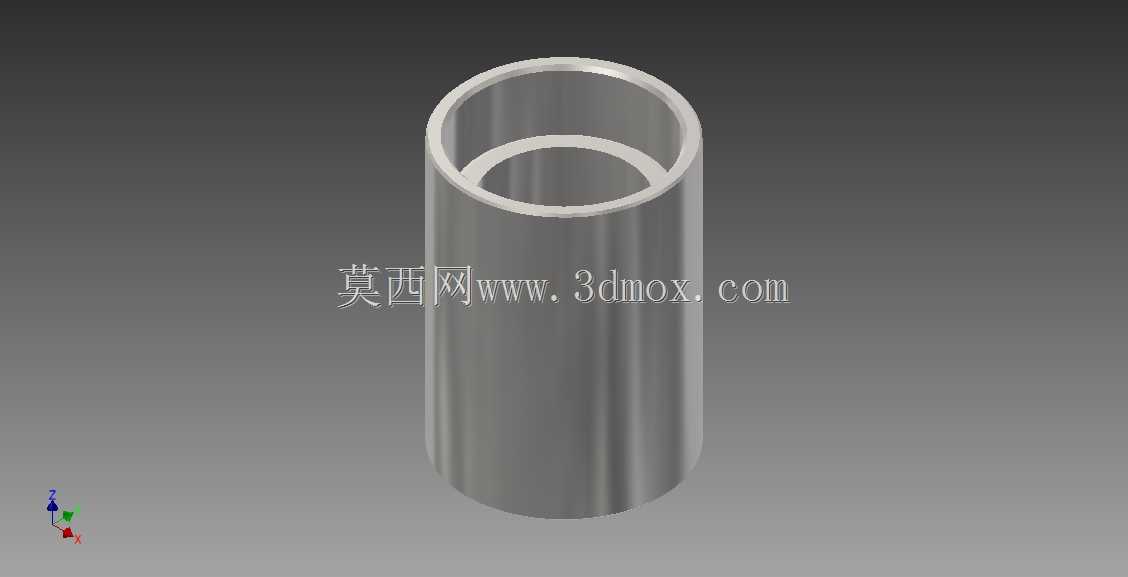

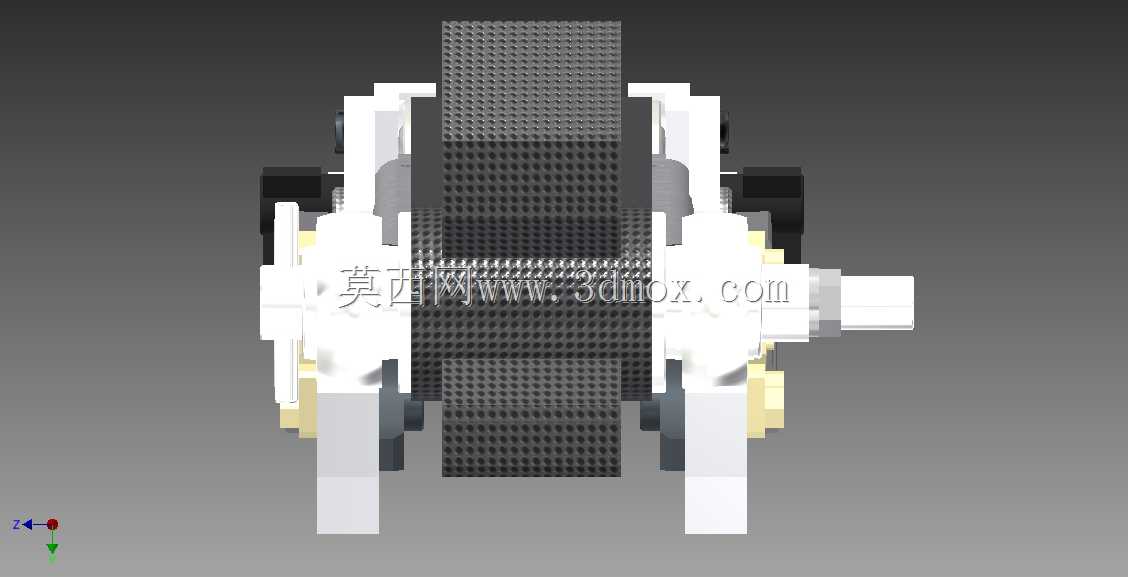

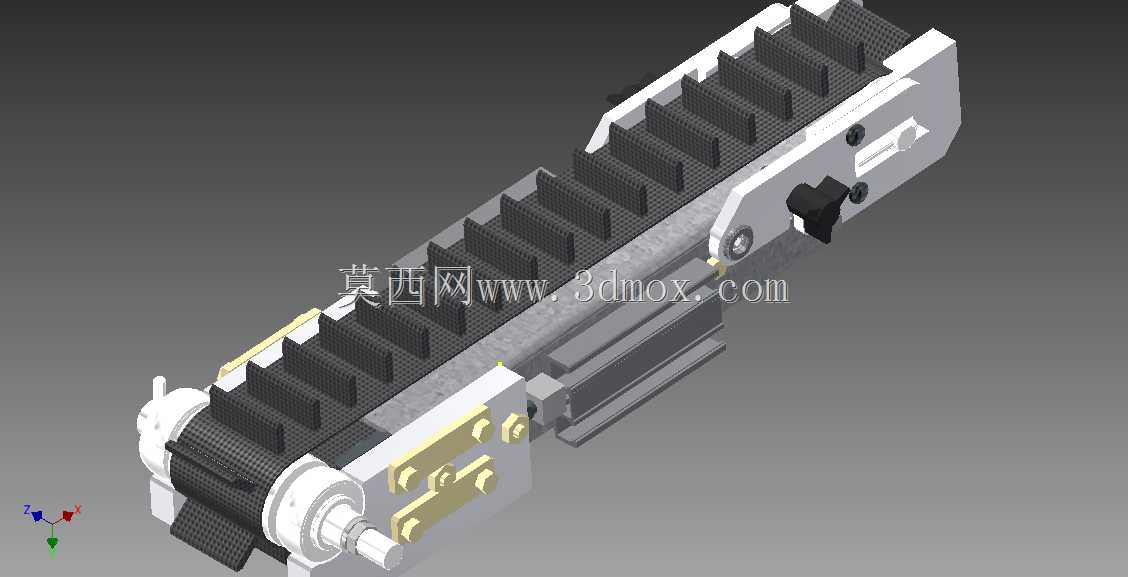

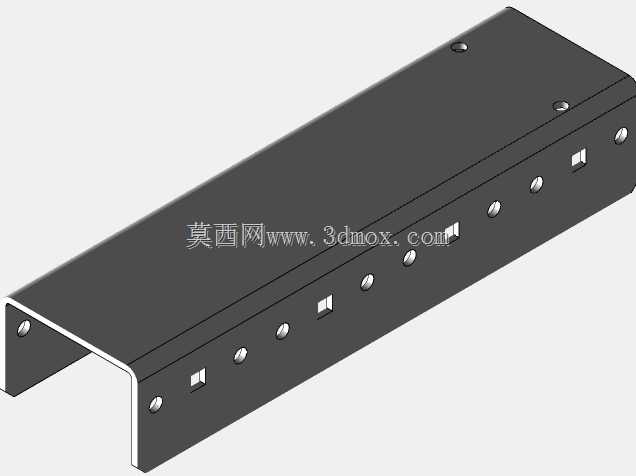

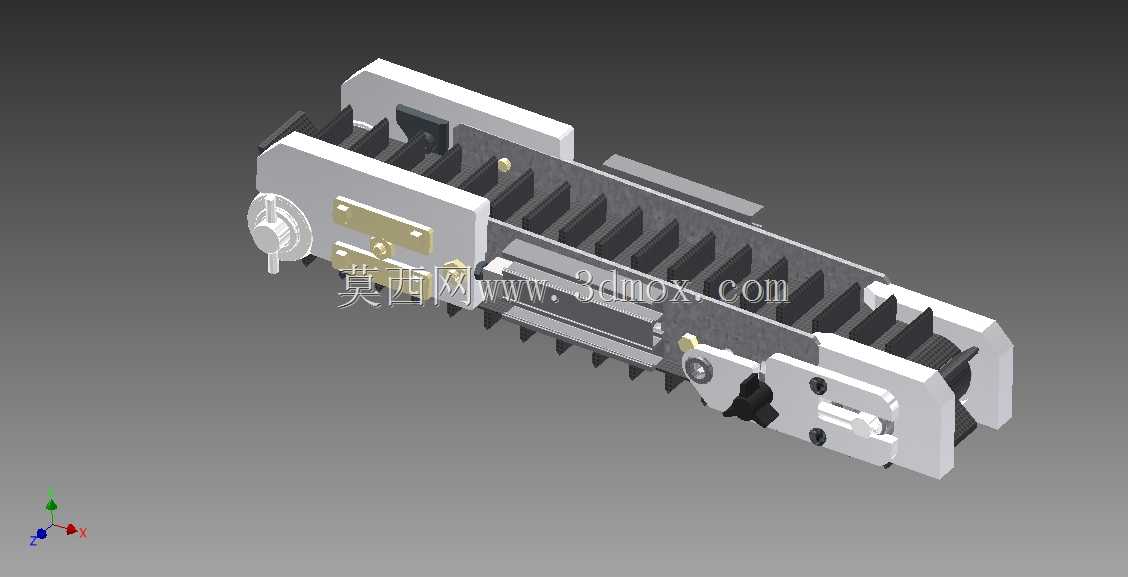

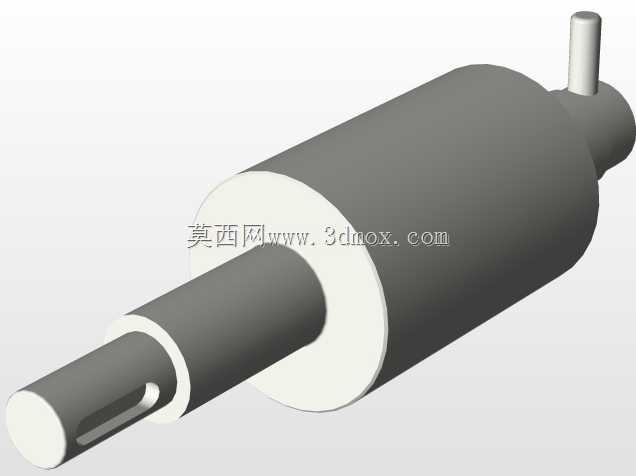

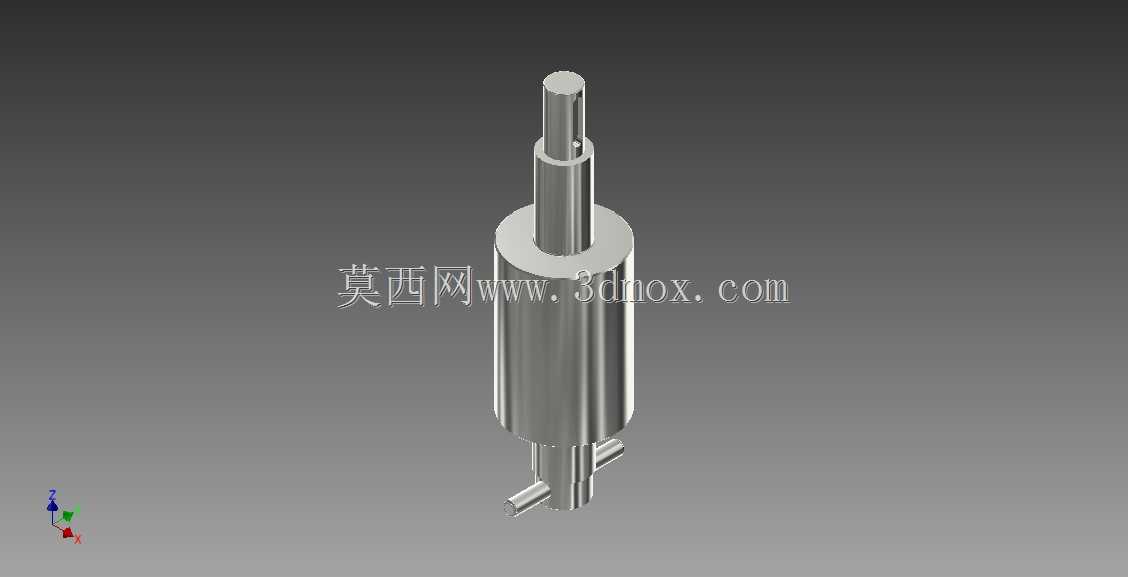

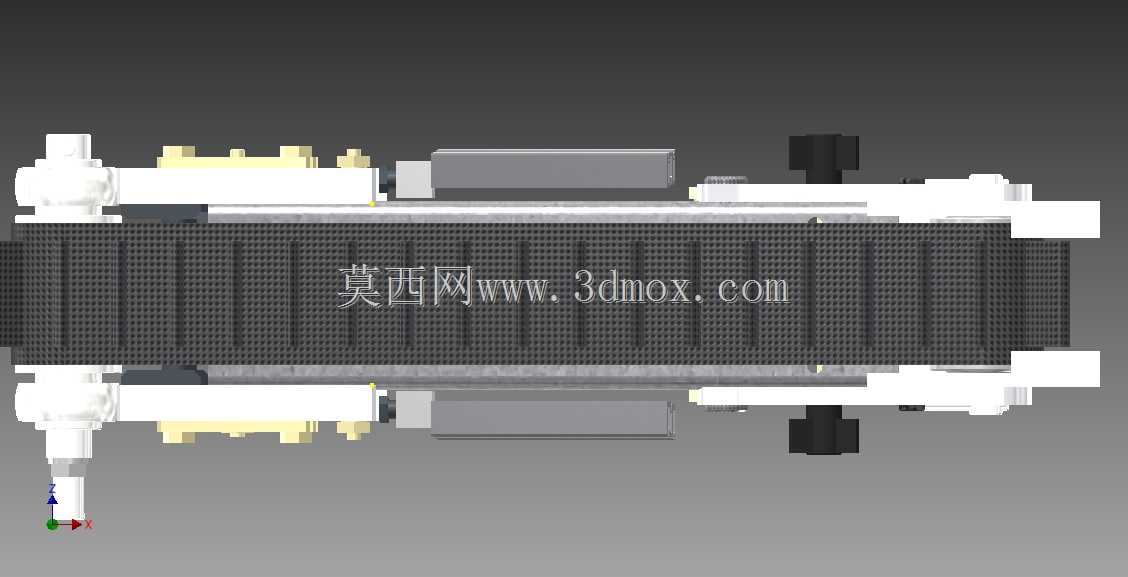

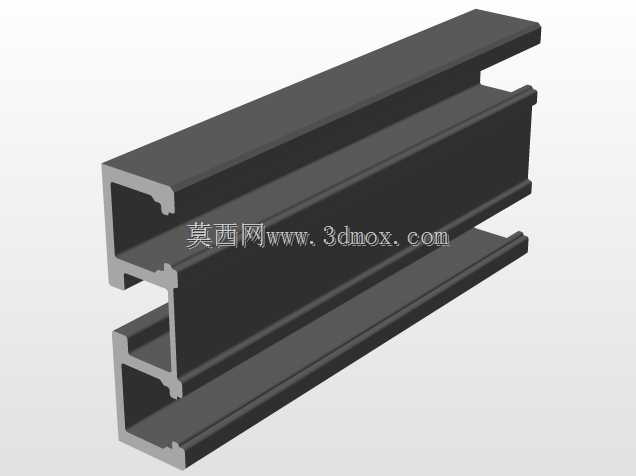

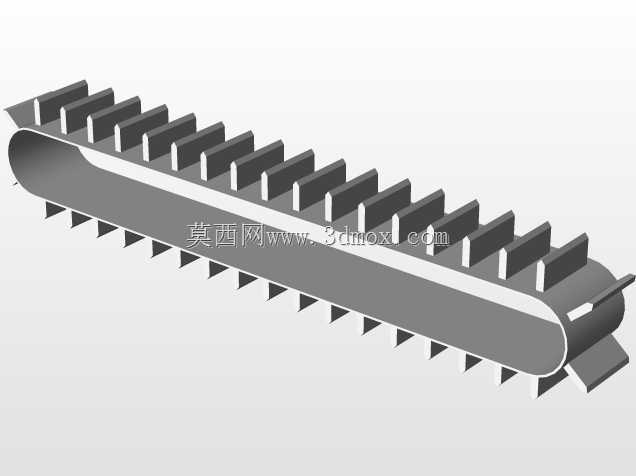

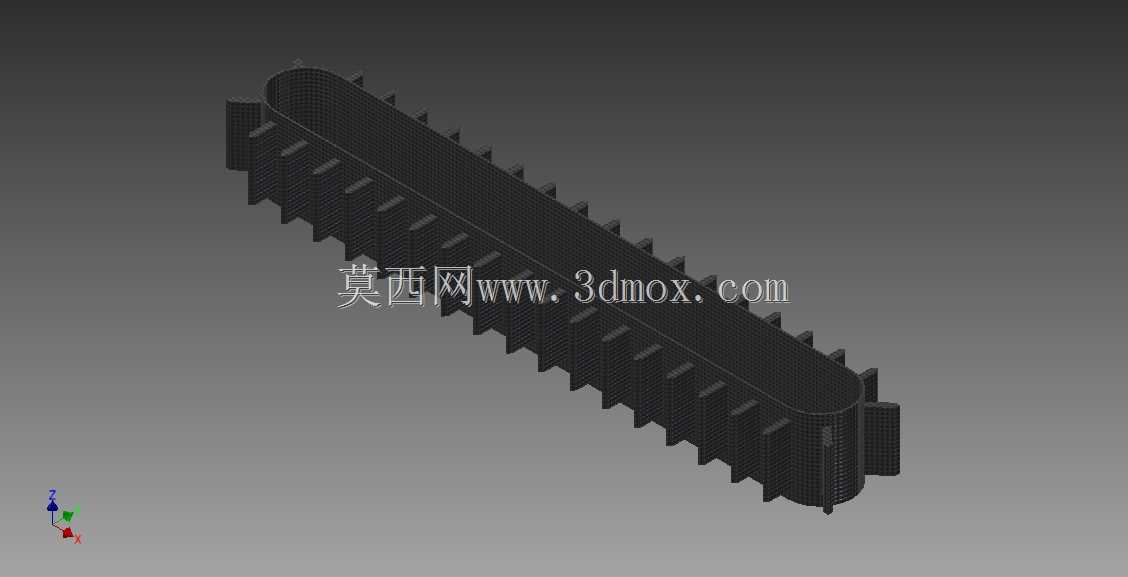

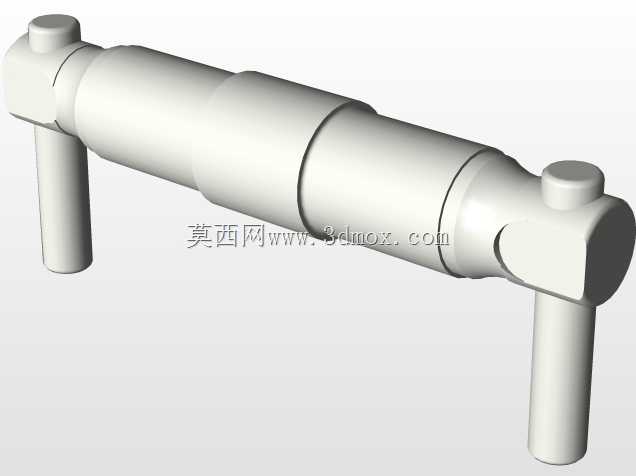

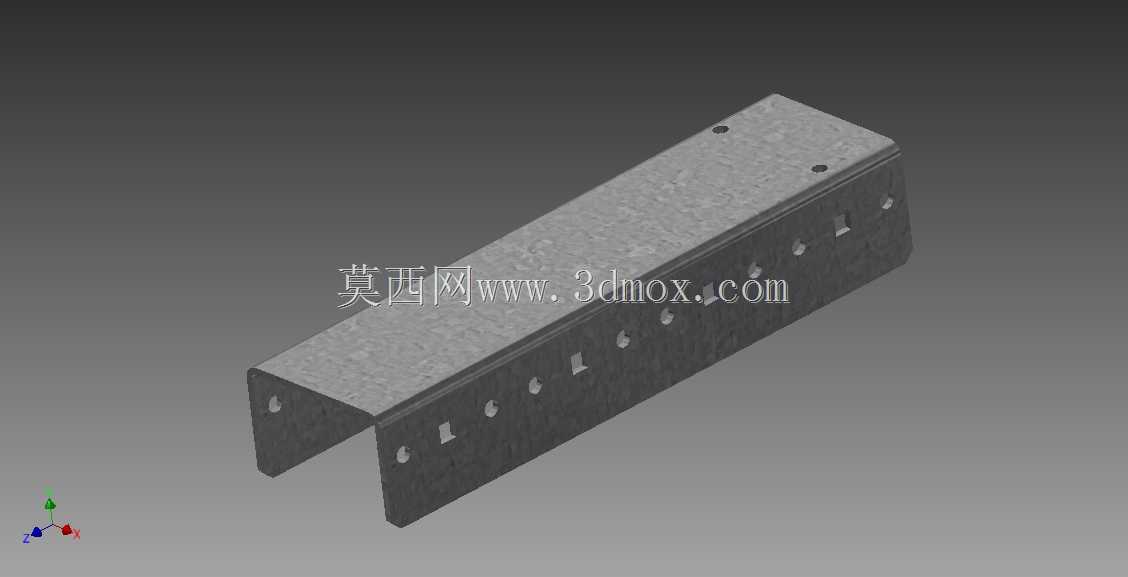

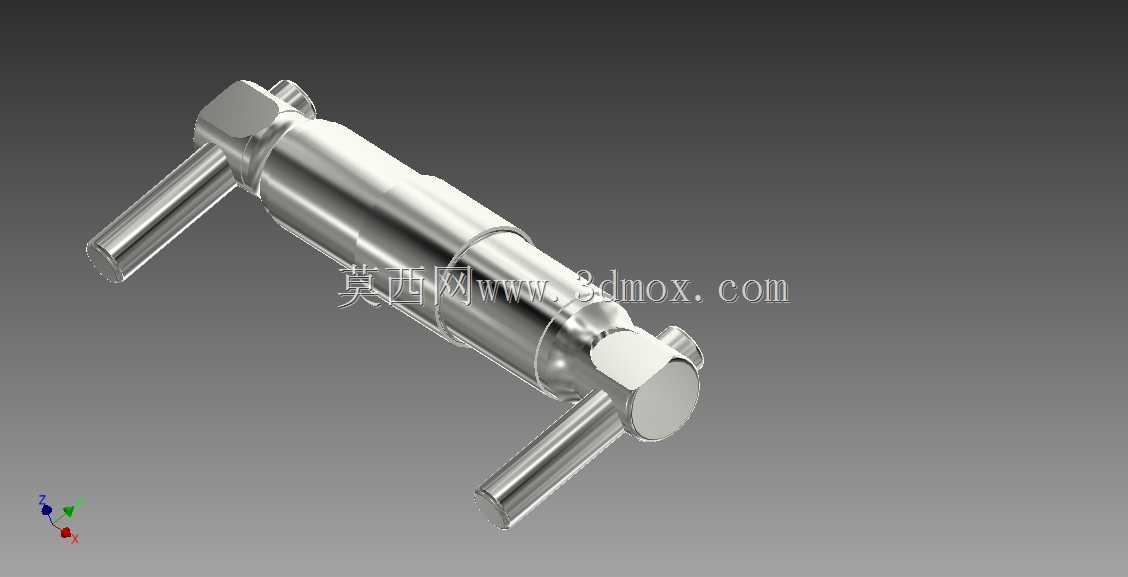

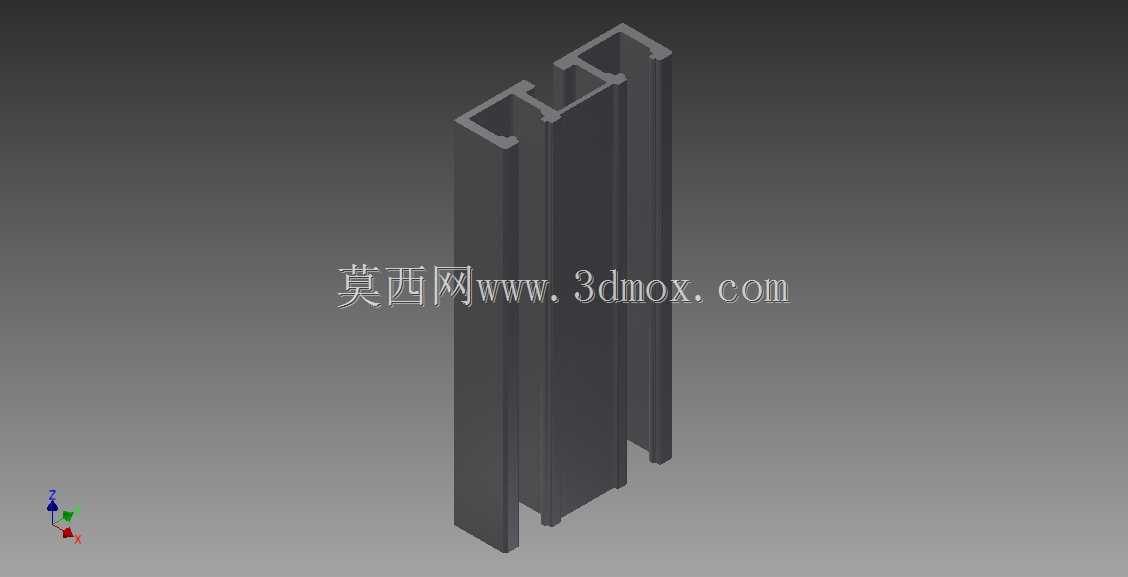

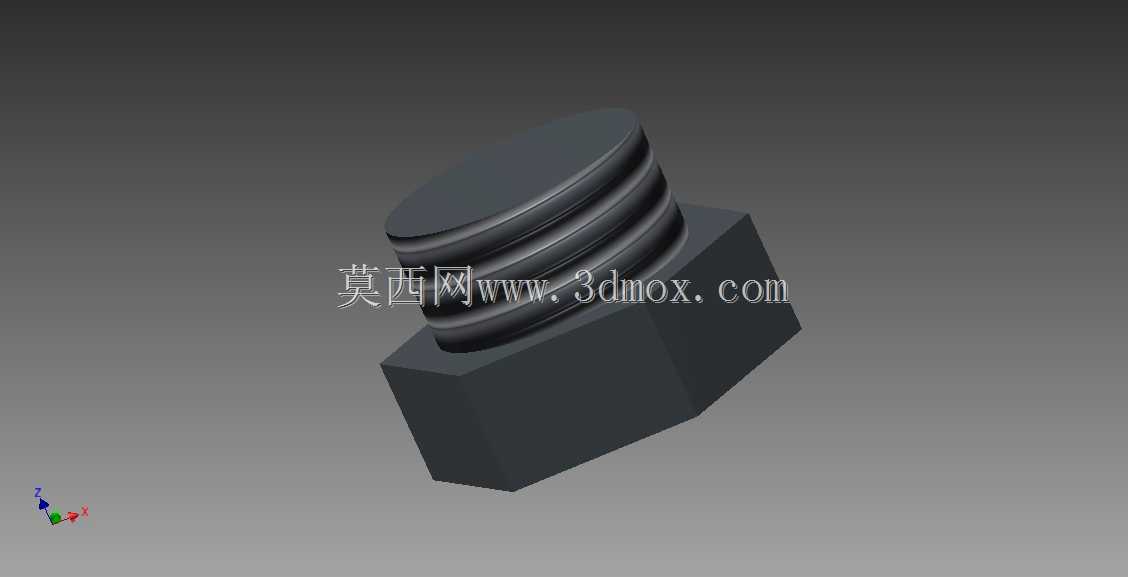

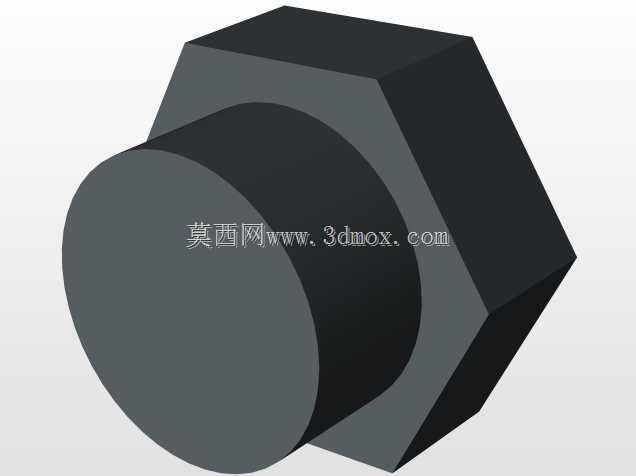

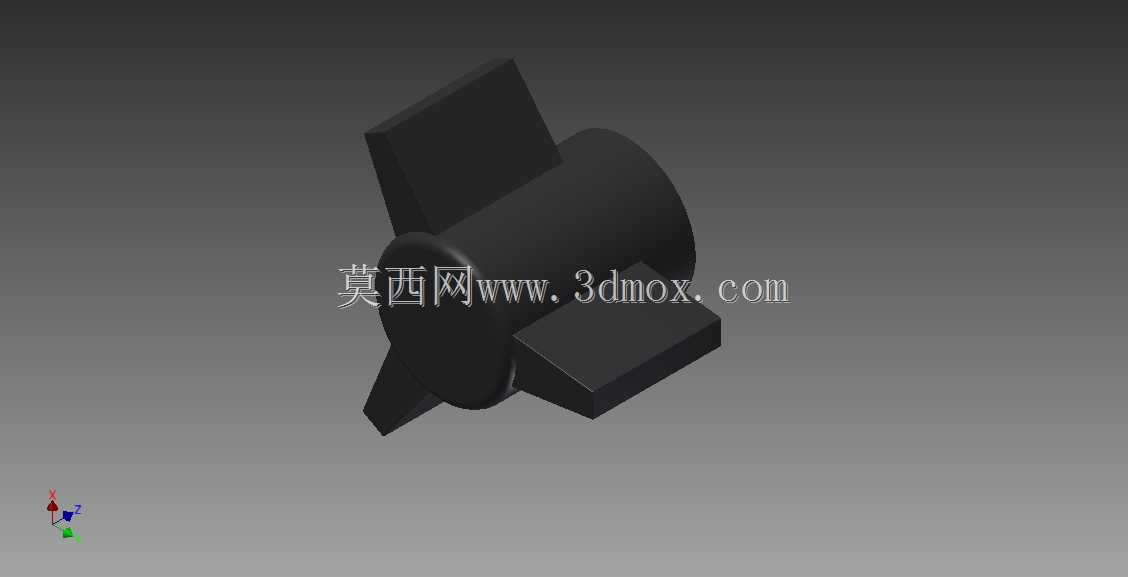

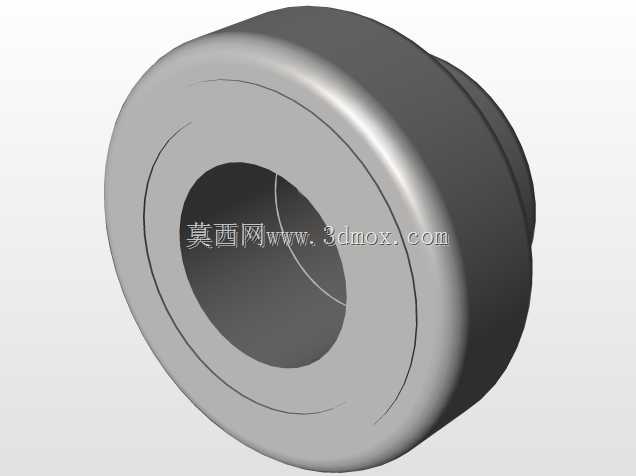

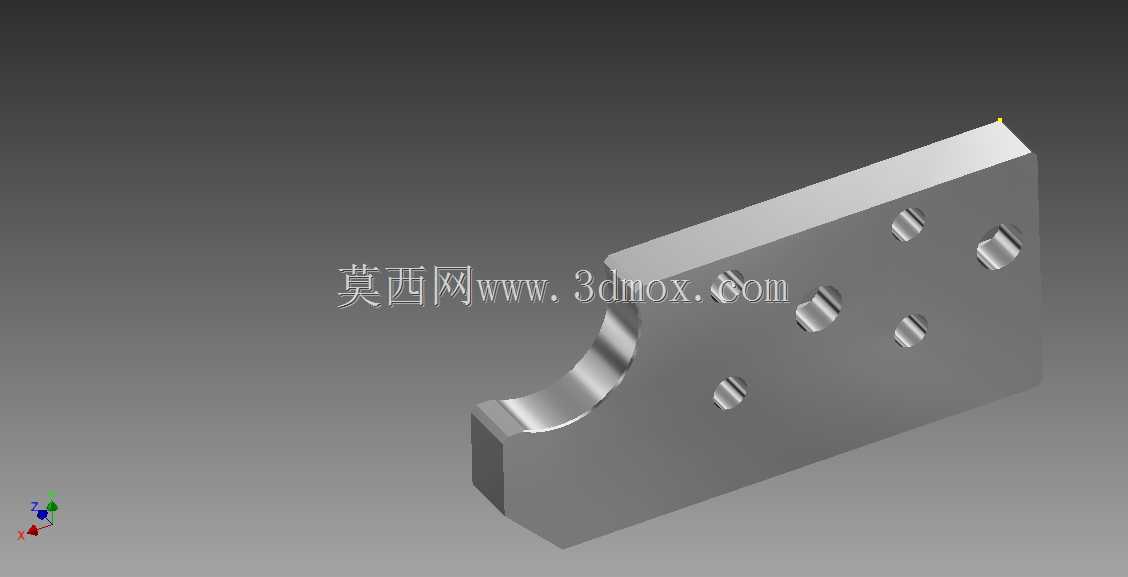

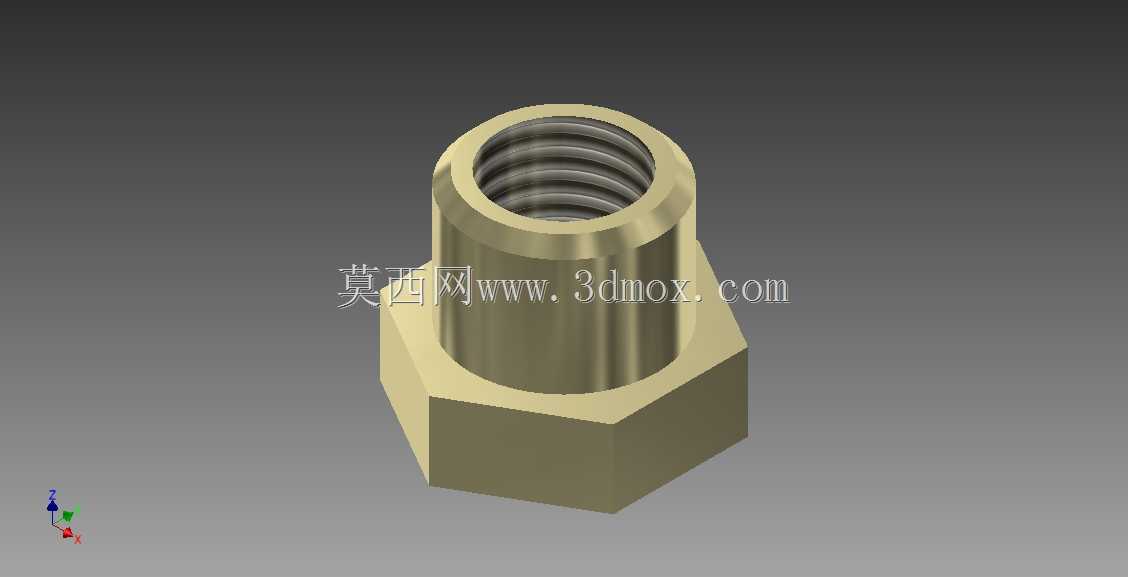

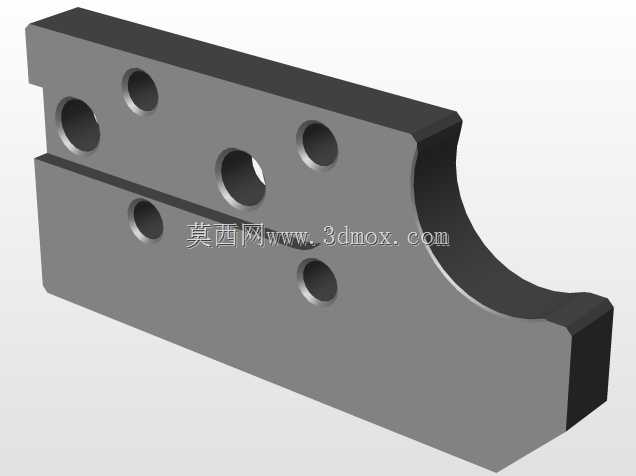

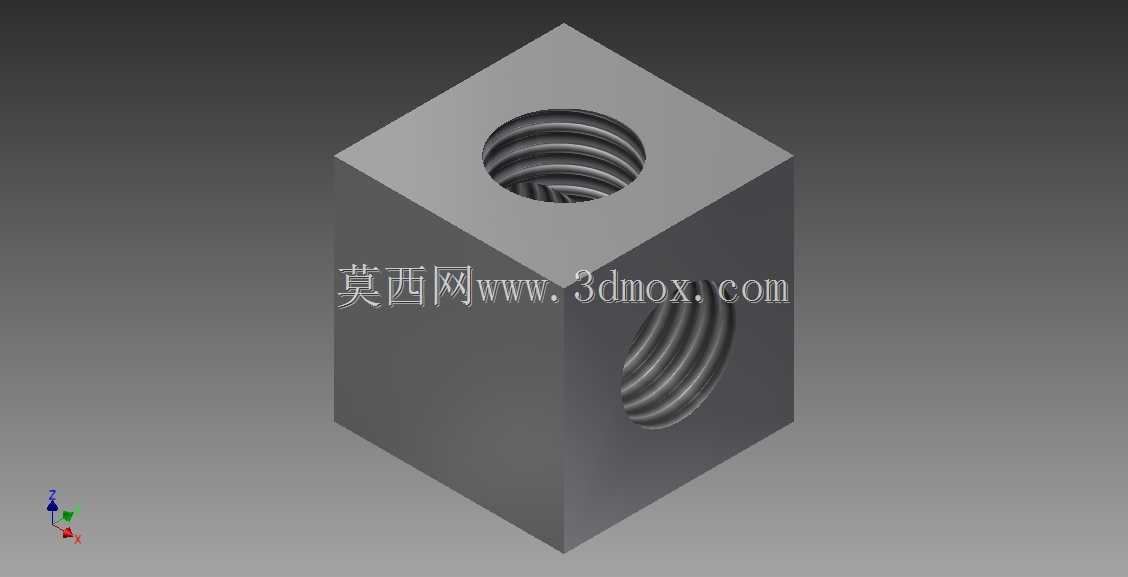

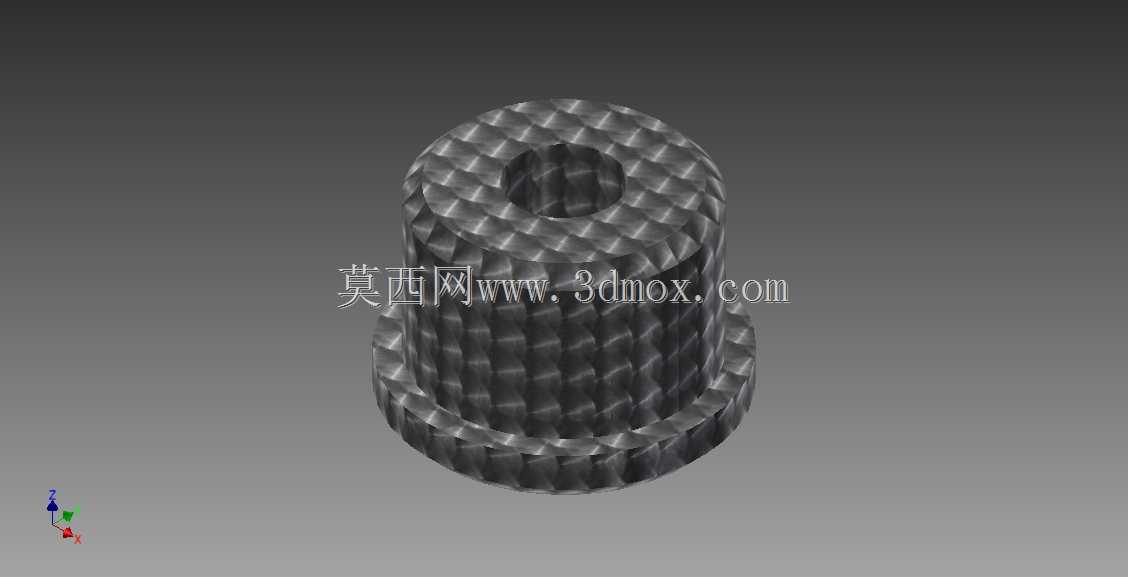

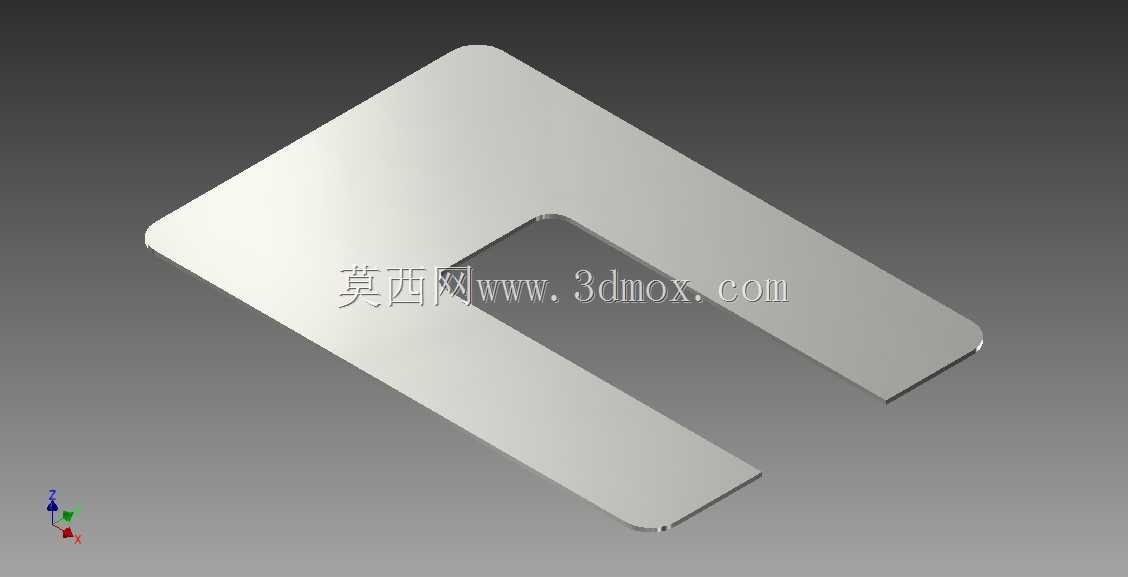

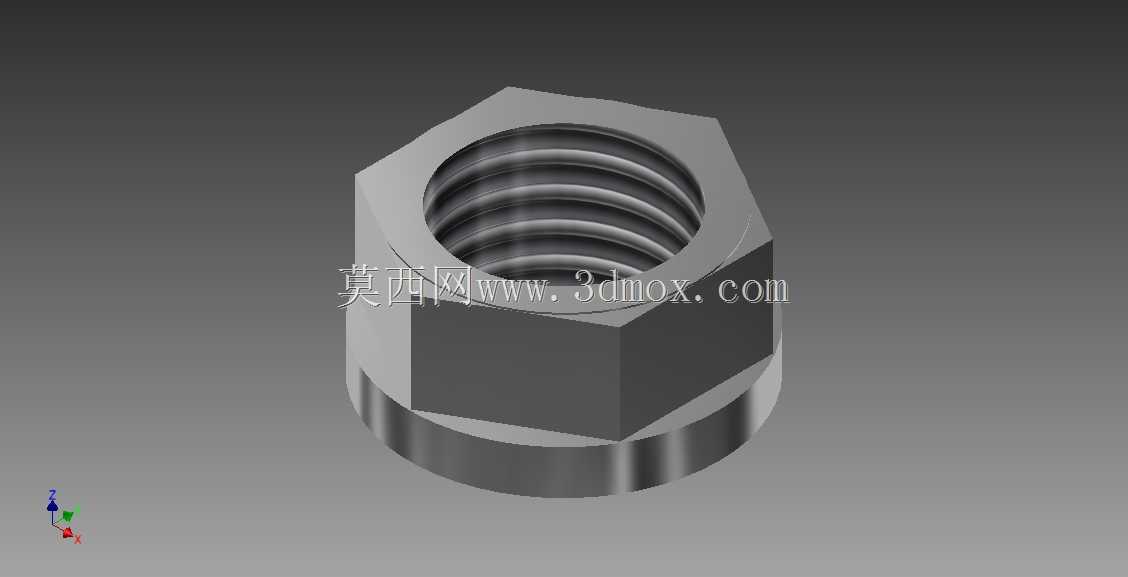

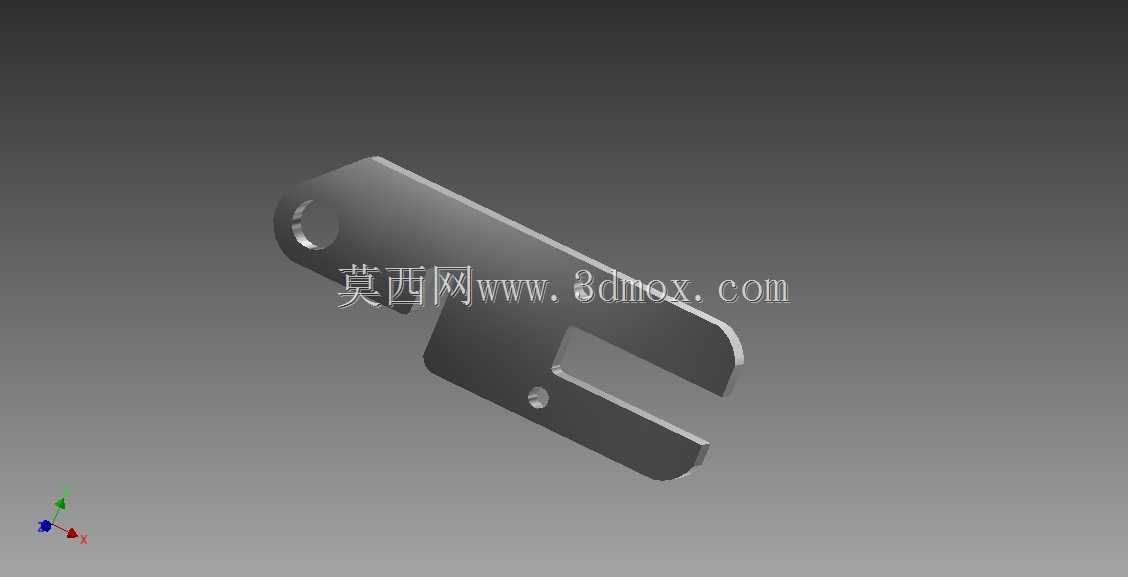

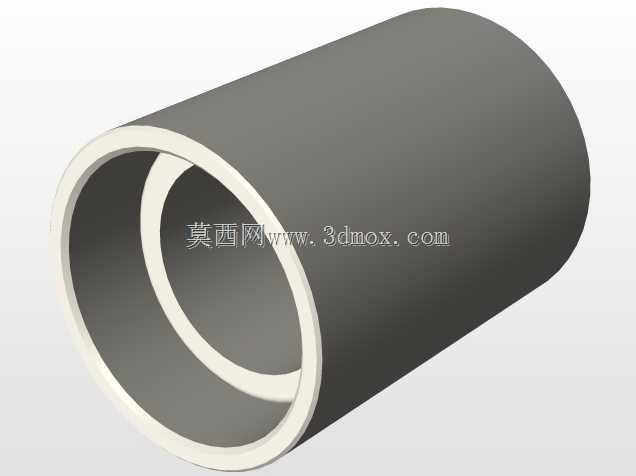

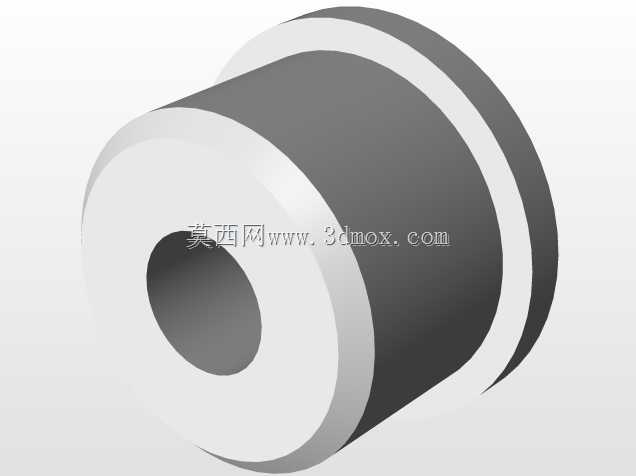

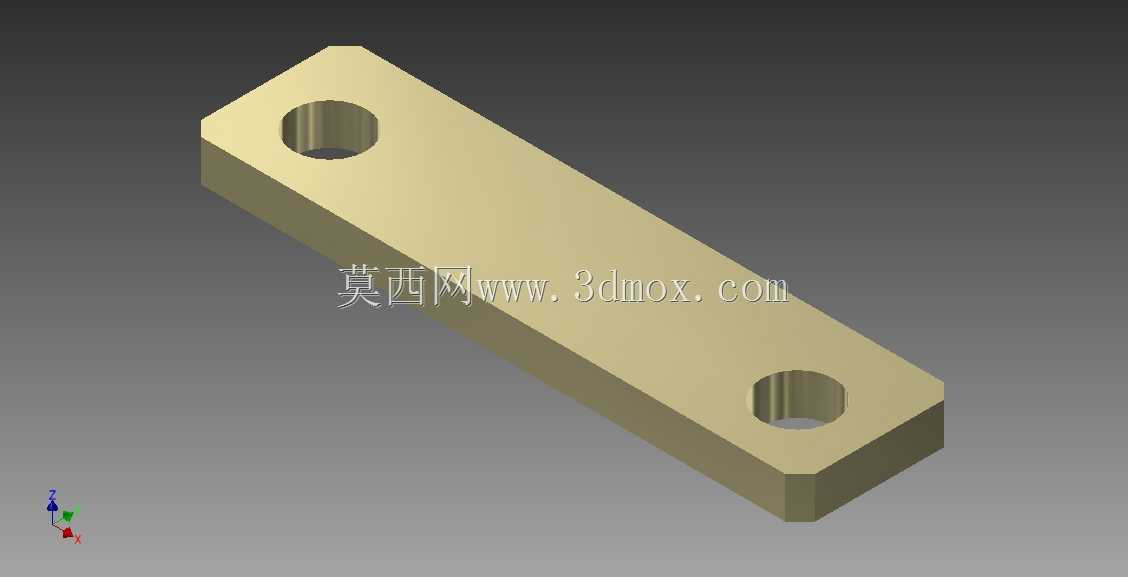

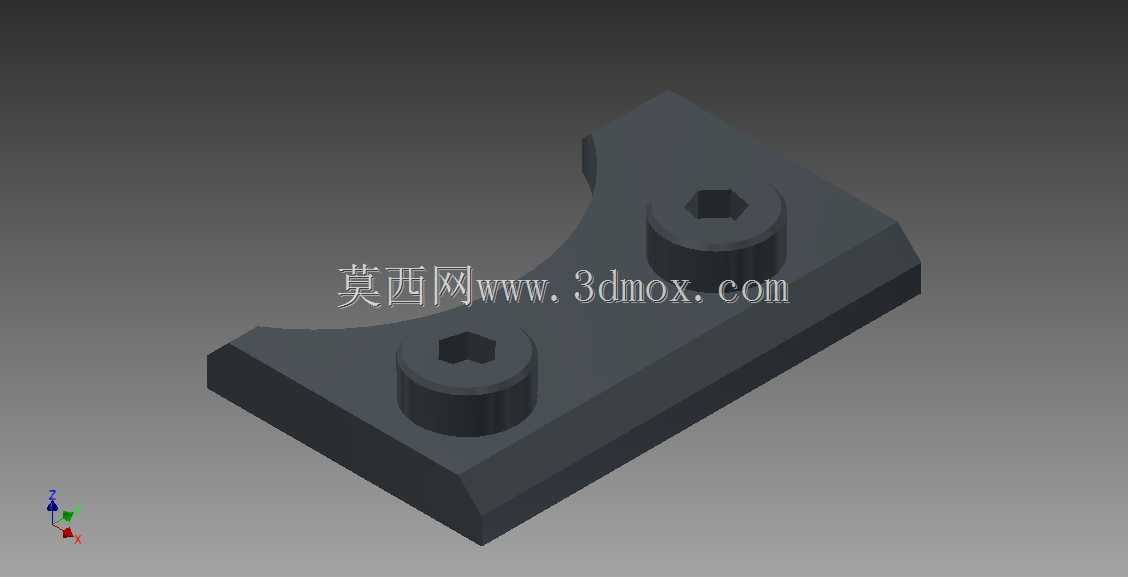

这款夹板输送机构主要面向轻工制造、电子装配、小型包装件加工等生产场景的短距离物料转运需求，可适配流水线工位间的工件传递、包装工序间的盒类物料输送、小型零部件加工过程中的有序移载作业，能够在水平或小倾角布设的产线中稳定完成定距物料输送，避免输送过程中物料滑落、偏移，尤其适合表面光滑、体积偏小、需要保持固定间距输送的盒装、块状工件转运。设备采用双侧同步带搭配等距安装挡条夹板的结构设计，运行时双侧带体同步运转，带动夹板以固定间距向前推移物料，每块夹板的凸起挡边可对物料形成侧向与后侧的承托限位，即便输送带有小幅倾角，也能保证物料不会沿带面下滑，同时夹板间距固定，可实现物料的等距排布输送，为后续工位的抓取、加工、包装工序提供稳定的进料节拍。设计过程中优先考虑了运行稳定性与安装适配性，整体采用模块化的结构布局，驱动端集成了张紧调节结构，可在长期运行出现带体松弛时快速调整张紧度，无需拆解主体结构即可完成维护；从动端采用顺滑的转轴支撑结构，降低运行过程中的摩擦阻力与异响。主体框架采用一体化的型材拼接结构，既保证了整体结构的刚性，避免长周期运行出现框架形变影响输送精度，也预留了充足的安装孔位，可直接对接不同高度的生产工位，也可搭配侧边支架调整布设角度。从安装边界来看，该输送机构的有效输送宽度适配20mm标称规格的输送需求，单块夹板的挡边高度为18mm，沿输送方向共设置36组等距夹板，可覆盖多数小型工件的输送尺寸需求，整体结构紧凑，侧边无多余突出结构，可嵌入狭窄的产线间隙中布设，驱动单元侧置安装，不会占用输送面上下的操作空间，方便产线操作人员在两侧完成物料上下料作业，也便于配套传感器、挡停机构等辅助组件的加装，适配不同产线的定制化改造需求。
