三丰指针式百分表精密测量工具三维模型

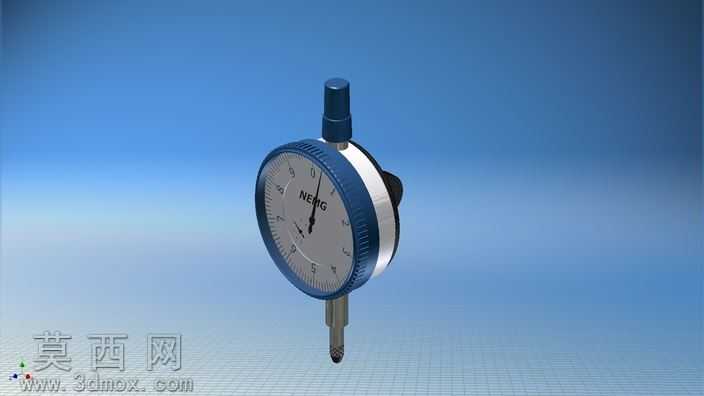

本作品为指针式百分表的三维建模作品，整体建模过程严格遵循实物百分表的结构比例与外观细节，依托三维建模软件完成全参数化的零件构建与整体装配。建模初期先梳理百分表的核心结构组成，将整体拆分为表体外壳、表盘刻度组件、指针传动结构、测头伸缩部件、顶部提钮、侧部固定耳片等多个独立零件，逐一绘制各零件的二维草绘截面，通过旋转、拉伸、倒角、阵列等基础建模命令生成实体特征，保证各零件的尺寸比例与实物完全匹配，例如表圈的防滑滚花结构通过圆周阵列细小凸起特征实现，还原了实物的防滑握持质感。材质与渲染阶段，针对不同零件的材质属性分别赋予对应材质：表体金属外壳赋予哑光镀铬金属材质，调整金属粗糙度与反射参数还原金属磨砂质感；表盘部分采用乳白色哑光塑料材质，表面印刷的刻度线与品牌标识通过纹理贴图实现，保证刻度清晰规整无变形；测杆与测头部分赋予高硬度合金钢材质，添加细微的使用磨损纹理提升真实感；顶部提钮与侧部防滑部件赋予深蓝色硬质塑料材质，区分不同部件的材质差异。渲染阶段采用柔和的工作室环境光，添加多组辅助补光消除模型暗部死黑，调整景深参数突出百分表主体结构，最终渲染效果清晰展现各部件的装配关系与细节特征。结构设计上还原了百分表的传动逻辑，测头的伸缩行程与指针的转动角度对应关系符合真实百分表的传动比，各活动部件的装配间隙预留合理，既保证了外观的还原度，也可用于后续的装配干涉检查、结构原理演示等场景，整体建模过程注重细节还原，从表盘的刻度间距到表圈的防滑纹理，再到测头的圆弧过渡，都严格参照实物参数制作，保证模型的精度与真实感。
