多轴可调式百分表检测工装结构

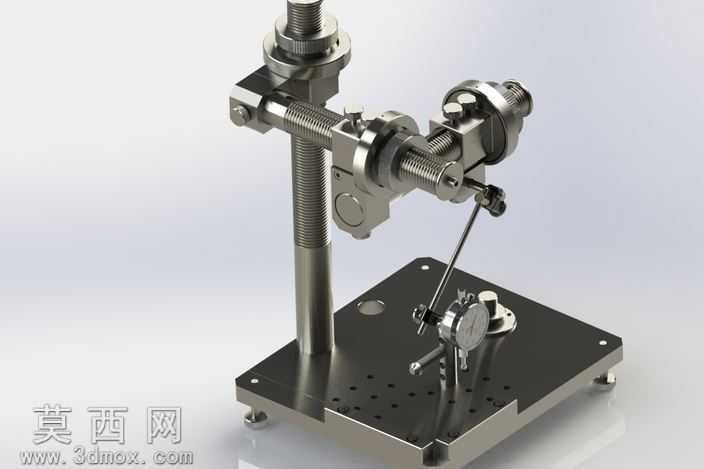

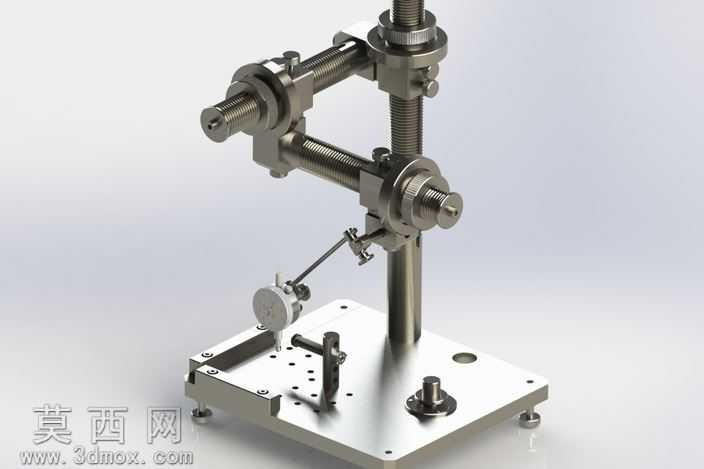

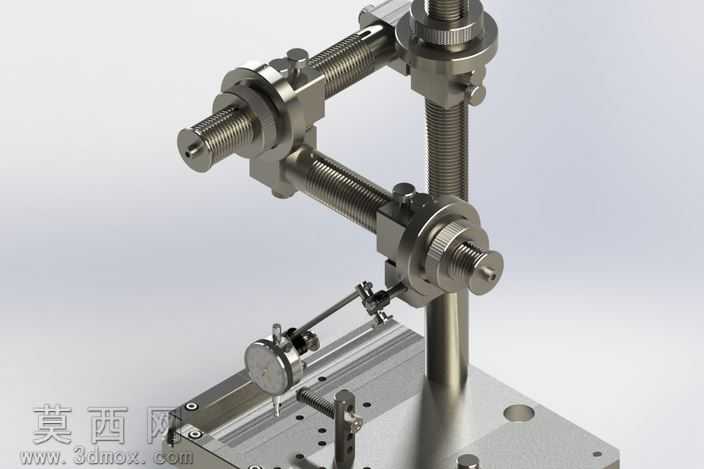

本作品为多轴可调式百分表检测工装的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，从底座基准面开始逐步向上构建支撑立柱、横向调节轴组、百分表装夹模块，每一处配合结构都严格按照机械装配公差要求设定尺寸参数，确保虚拟装配状态下各运动部件无干涉、可顺畅调节。渲染阶段采用金属材质真实还原工装的工业质感，底座部分赋予哑光铸铁材质，添加细微的磨砂纹理与使用痕迹，还原铸铁工作台的厚重稳定特性；调节螺杆、锁紧旋钮、支撑轴类零件赋予抛光不锈钢材质，调整金属反射参数与粗糙度数值，呈现出金属加工件的冷冽光泽与精密加工质感；百分表表盘部分采用玻璃与哑光塑料结合的材质设置，表盘刻度做清晰的纹理映射，还原百分表的真实外观细节。结构设计上采用多维度可调的模块化思路，垂直立柱作为主支撑载体，通过两个可上下滑动、周向旋转的锁紧滑座搭载横向调节螺杆，横向螺杆可实现水平方向的伸缩与角度微调，末端的百分表装夹头可实现小范围的角度偏转与高度微调，能够适配不同尺寸、不同形态工件的多点位尺寸检测需求，所有锁紧位置都采用旋钮式快锁结构，无需额外工具即可完成位置调整与固定，大幅提升检测作业的操作效率。设计思路围绕精密检测场景的实际使用痛点展开，传统单表座只能实现单点位测量，面对需要多维度同步检测的工件时需要反复拆装调整表座位置，本工装通过双横向轴的布局可同时搭载两个百分表，实现同一工件不同方向尺寸的同步检测，底座预留的标准安装孔位可直接固定在检测工作台或者加工设备台面上，保证检测过程中工装本身的基准稳定性，所有调节轴都采用细牙螺杆传动，调节精度可达0.01mm级别，完全匹配百分表的测量精度要求，避免工装本身的调节间隙影响最终检测结果。建模过程中对每一处螺纹结构都做了真实的牙型建模，而非简单的贴图示意，确保模型可直接导出用于工程图制作、3D打印验证或者零部件加工生产，各部件之间的配合间隙都按照实际装配要求预留，滑座与立柱之间、螺杆与螺母之间的配合都做了公差匹配，还原真实工装的装配手感与运动逻辑。
