千分尺结构有限元分析三维设计作品

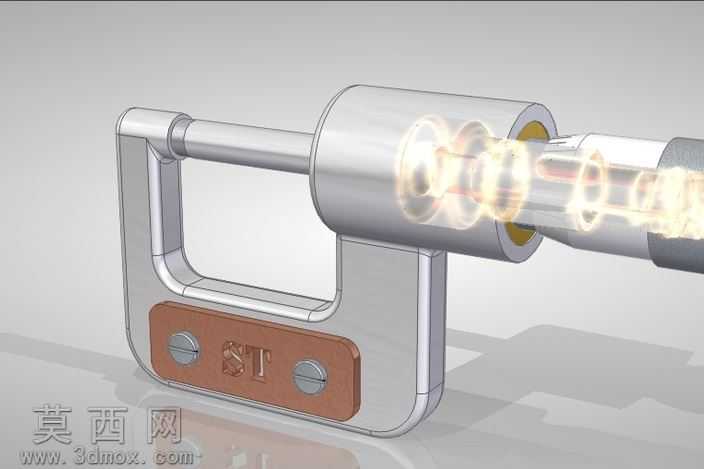

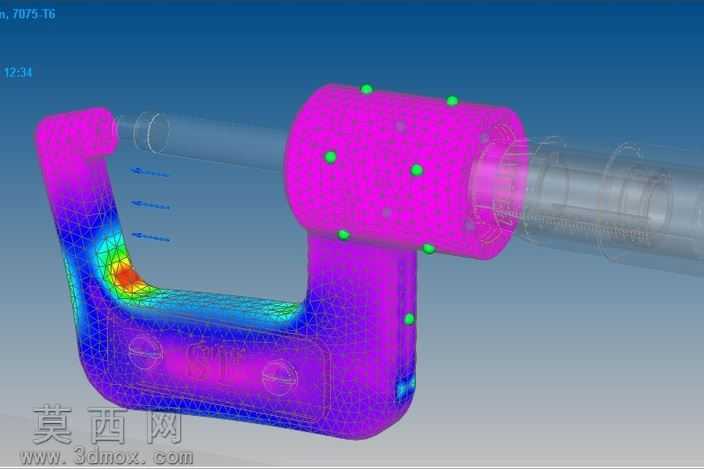

本作品针对手持测微类量具千分尺开展三维结构设计与力学性能仿真，依托三维建模软件完成整体结构的全参数化搭建，首先梳理千分尺的功能组成，将整体拆分为C型尺架、测微螺杆、固定套管、微分筒、测力装置几个核心模块，逐一完成各零件的草图绘制、特征拉伸与布尔运算，保证各部件的装配公差符合机械设计手册中千分尺的精度要求，装配阶段通过同轴度、贴合面约束完成整体组装，验证各活动部件的运动行程无干涉。完成基础建模后，对模型进行有限元前处理，首先对几何模型进行清理，去除不影响力学计算的细小倒角、工艺凸台等特征，采用二阶四面体单元对整体结构进行网格划分，在尺架弯折受力的关键区域进行网格加密，保证应力计算的精度，同时在测头与测砧的接触位置、尺架与套筒的连接位置设置绑定接触约束，模拟实际装配的紧固状态。材质赋值阶段，根据千分尺的实际生产用材，为尺架部分赋予合金结构钢材质参数，设置对应的弹性模量、泊松比与密度参数，为握持包覆区域赋予工程塑料的材质属性，还原产品真实的材质分布。边界条件设置阶段，在测砧端面施加固定约束，在测微螺杆端部施加标准测量力载荷，模拟千分尺夹持工件时的实际受力状态，求解后生成整体结构的应力分布云图，通过彩虹色阶直观展示不同区域的应力大小，其中高应力区域集中在尺架内侧弯折处，以红黄色阶标识，低应力区域以蓝紫色阶覆盖，同时在模型表面标注关键节点位置，方便定位应力集中点。渲染阶段采用实体与半透明结合的显示方式，将内部的测微螺杆设置为半透明效果，既展示外部尺架的应力分布，也能呈现内部传动结构的布局，绿色标识点对应网格节点与约束加载位置，整体视图清晰呈现结构受力后的变形趋势与应力分布规律，可用于千分尺的结构优化设计参考，帮助设计人员识别结构薄弱点，针对性调整尺架的截面厚度与过渡圆角，在保证测量精度的前提下降低整体重量，提升手持操作的舒适度。
