指针式百分表精密测量构件三维结构

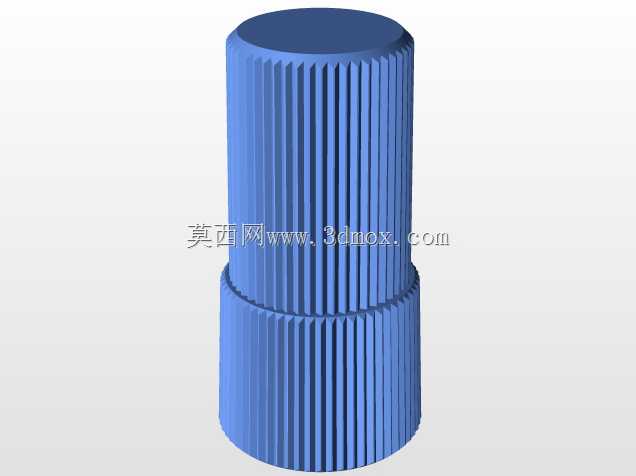

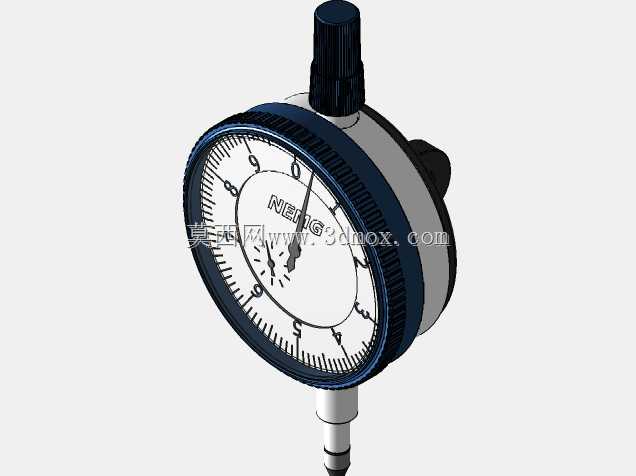

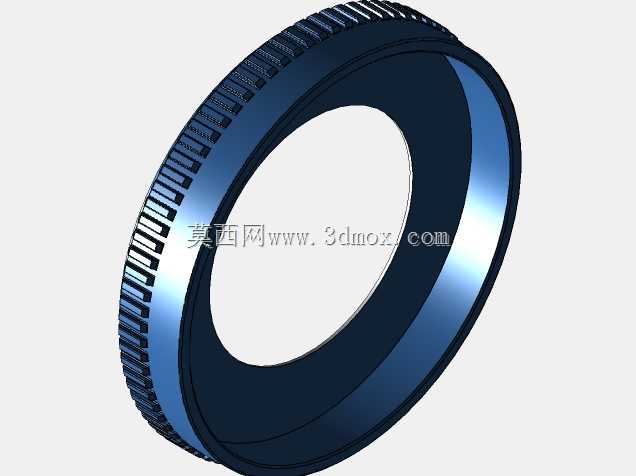

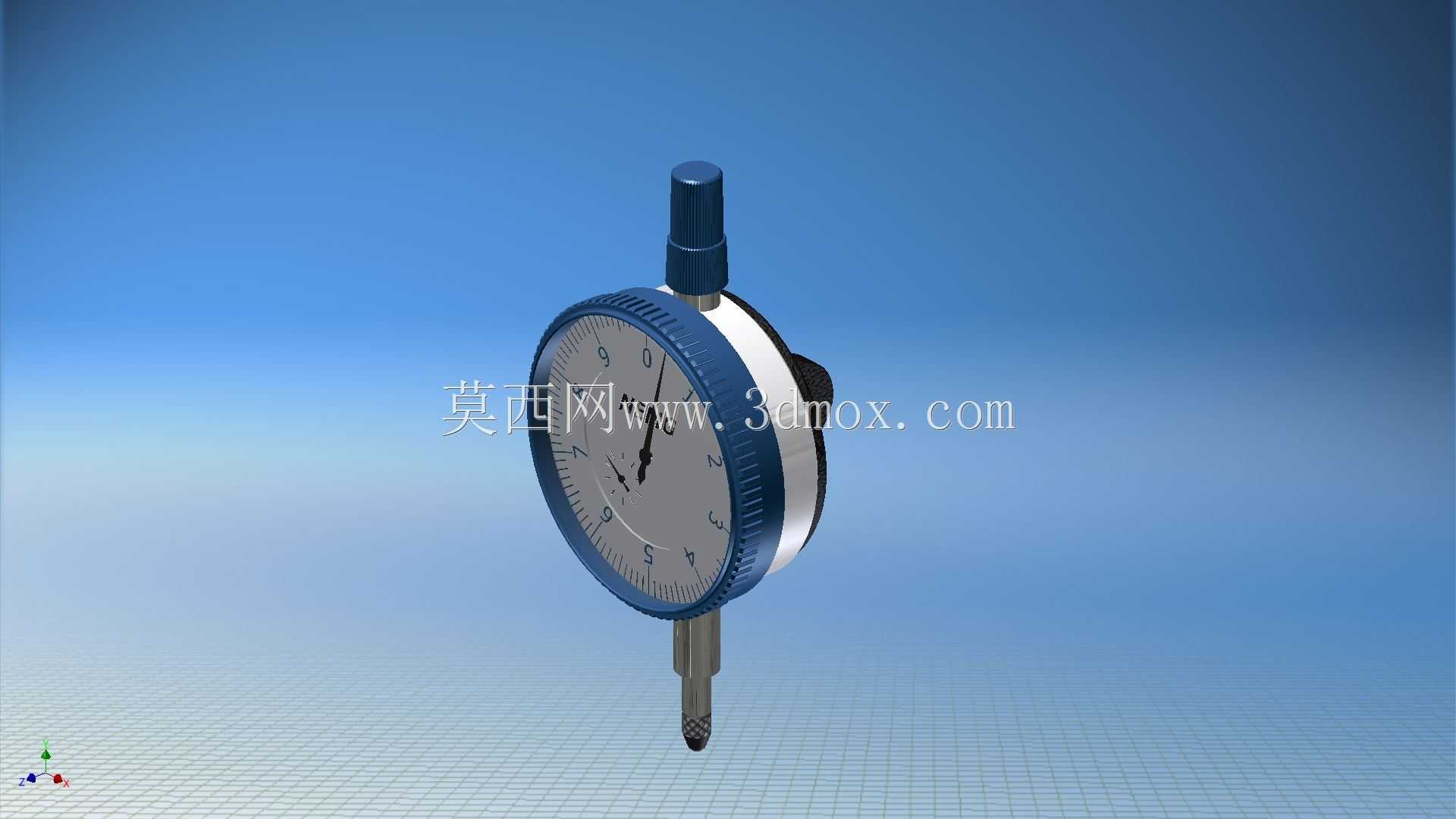

在机械加工现场的工序间检测、设备装配精度校准环节，这类指针式百分表是一线质检与装配人员最常接触的接触式测量器具，其三维结构的还原度直接影响后续做检测工装适配、测量工位布局设计时的参考价值。从实际使用场景出发，百分表常配合磁性表座安装在机床床身、工装支架上，用来检测轴类零件的径向圆跳动、工作台面的平面度误差、装配过程中零部件的同轴度偏差，也可用于工件装夹时的找正操作，测量分辨率可达0.01mm，能覆盖绝大多数常规机械加工的精度检测需求。这款百分表的结构设计遵循经典的机械量表传动逻辑，测头部位采用硬质合金材质，耐磨性能优异，可应对长时间反复接触工件表面的测量工况，测杆的滑动副做了间隙优化设计，既保证测头上下位移时无卡滞，又能避免侧向间隙带来的测量示值误差。内部通过齿轮齿条传动结构将测杆的直线位移转化为表盘指针的回转运动，传动比经过精确校准，确保测杆每移动1mm，指针在表盘上刚好回转一周，表盘外圈带有可旋转的刻度圈，方便操作人员在测量前快速将示值归零，适配不同基准下的相对测量需求。从三维建模的结构细节来看，表体外壳采用防滑滚花设计，方便操作人员手持调整，顶部的提帽可用于抬起测头，在放置工件时避免测头被磕碰损伤，表耳位置预留了装夹卡口，可直接适配标准表夹的安装尺寸，安装边界清晰，做检测工装设计时可直接调用该模型完成表座夹持位的空间避让校核。建模过程中还原了表盘刻度、指针配重、测杆防尘套等细节结构，在做虚拟装配、测量工位仿真时，可直观模拟测头的伸缩行程，确认测量范围内不会与周边工装、工件发生结构干涉。这类接触式量具的结构精度直接决定测量结果可靠性，建模时对各传动部件的配合间隙、测头的伸缩行程范围都做了符合实物参数的还原，可用于量具结构教学、检测工位布局设计、专用测量工装的配套设计参考，帮助设计人员在方案阶段就完成测量路径的空间验证，减少后续实物调试时的干涉问题。
