格兰富单级紧耦合蜗壳双头泵结构设计

这款单级紧耦合蜗壳双头泵，主要面向民用建筑暖通循环、商用中央空调水系统、工业闭式循环冷却、区域供热二次网输水等场景，是管路流体输送环节的核心动力设备，可在不拆解管路主体的前提下完成动力端维护，大幅降低运维阶段的停机时长与人工成本。

从实际用途来看，该泵可适配清水、乙二醇水溶液等低腐蚀性流体介质，能够为循环管路提供稳定的压头与流量输出，既可以承担建筑内冷热媒的循环输送任务，也可用于工业生产流程中冷却回路的流体驱动，适配的管路系统压力等级覆盖常规中低压循环场景，可满足多数中小型循环系统的动力需求。

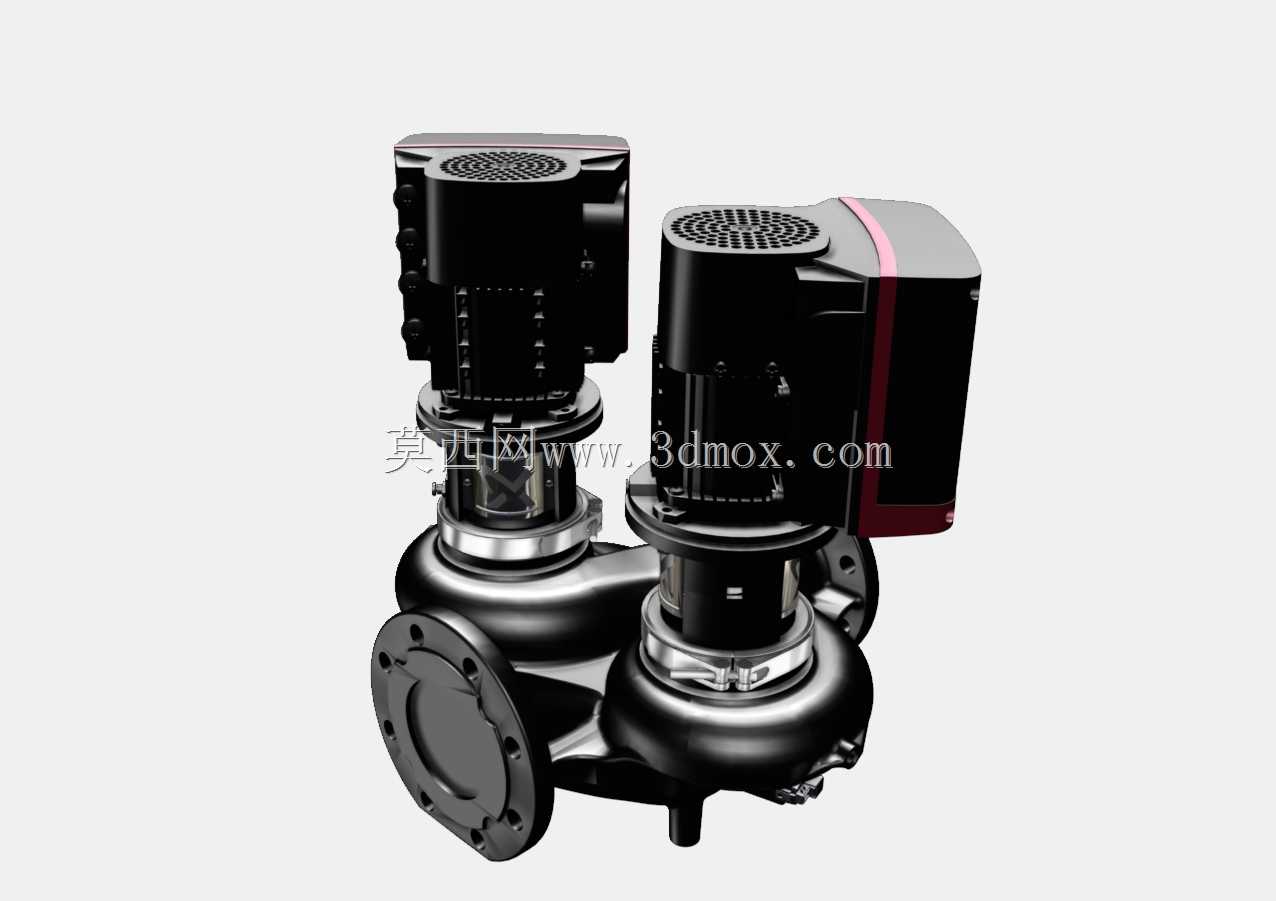

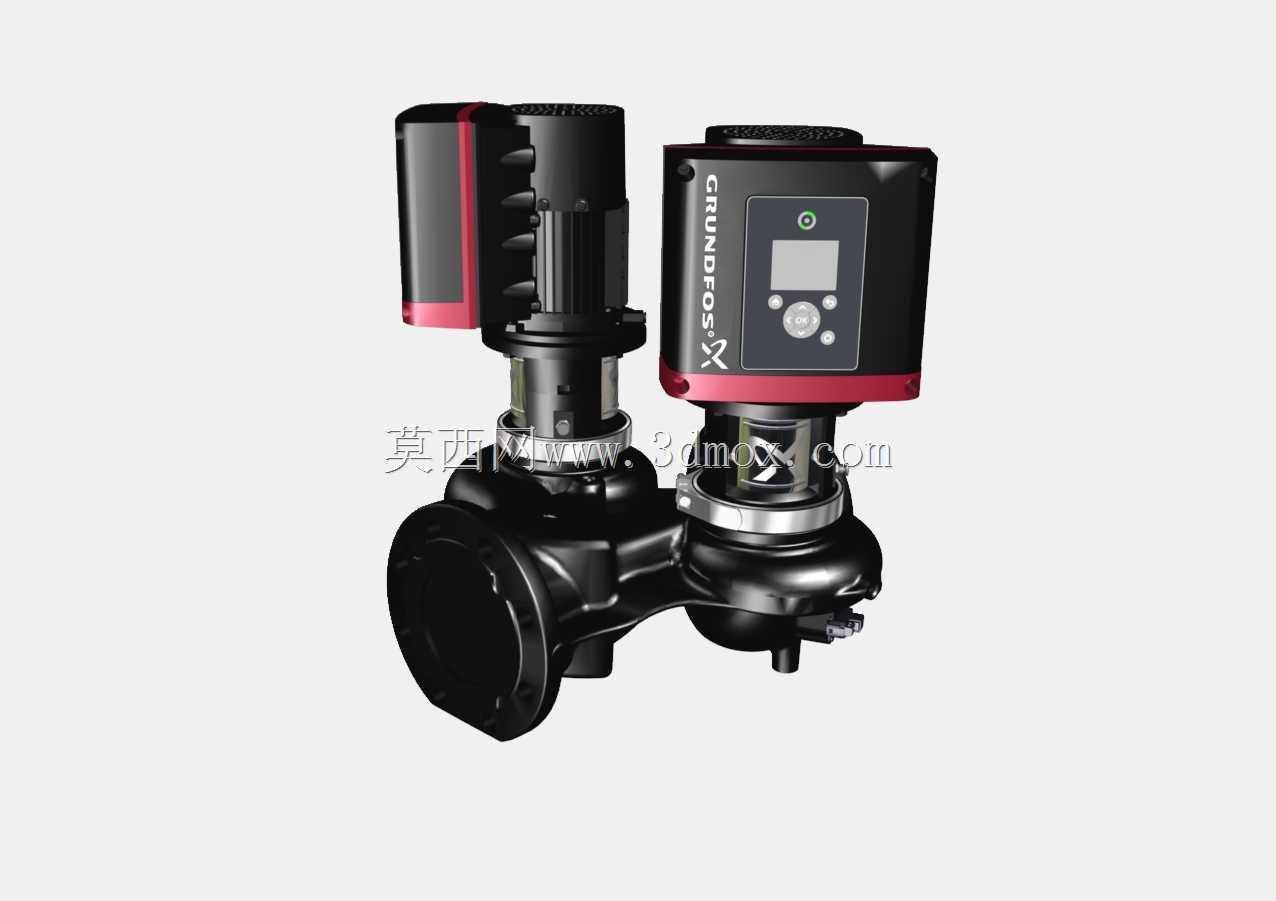

产品功能特性上，它采用同直径直列吸入口与排出口设计，进出口法兰规格统一，管路对接时无需额外做变径处理，能够有效减少管路局部阻力损失；双头平行动力头的布局，让泵组在单动力头故障时可切换备用动力维持基础运行，提升系统运行冗余度；顶部拉出式的结构设计是其核心优势，当泵壳固定在管路系统中时，无需拆解泵体与管路的法兰连接，无需挪动周边管路布局，即可直接将包含电机、泵头、叶轮的动力单元整体抽出，完成密封件更换、叶轮清污、轴承维护等常规维保操作，极大降低了维保作业的空间要求与操作难度。

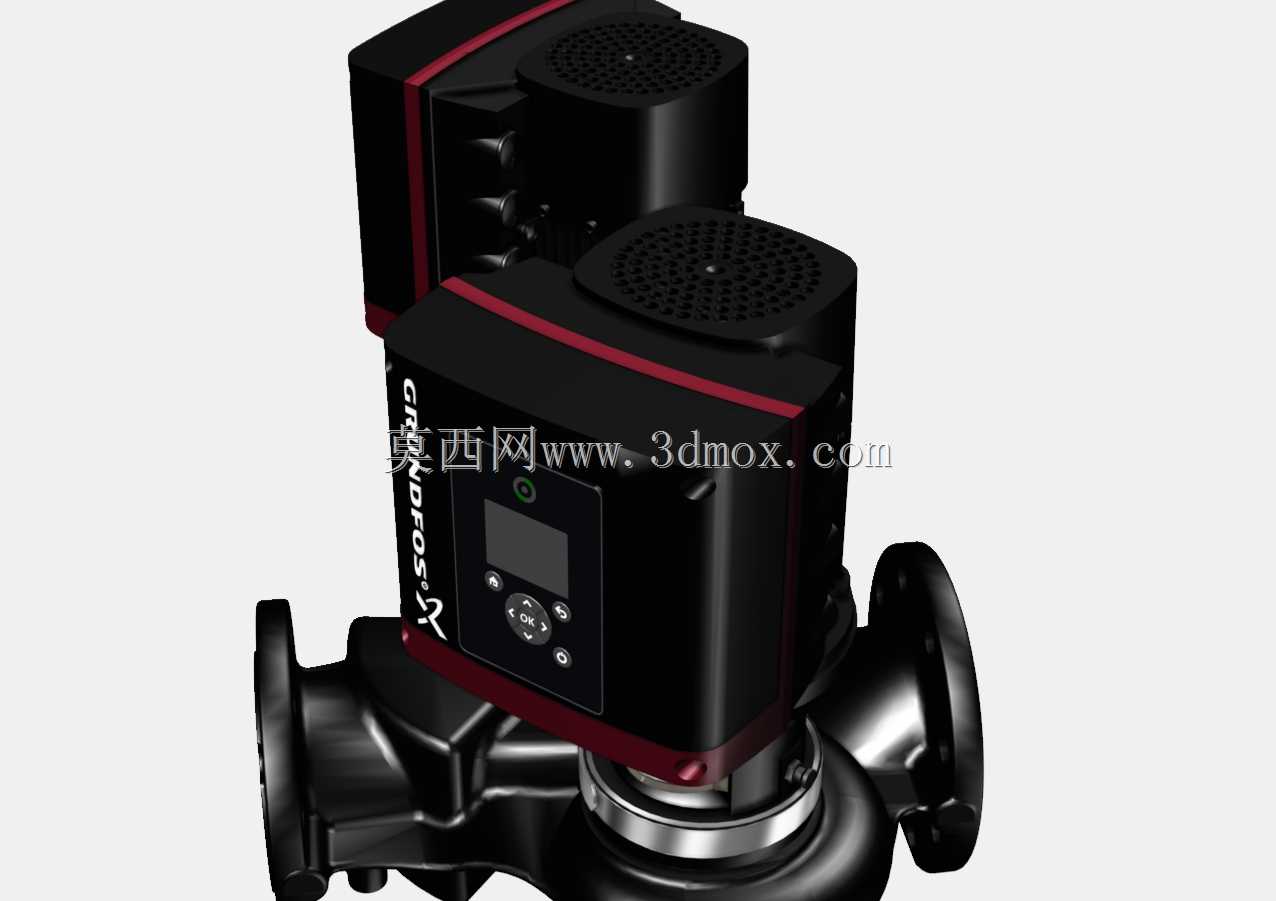

从设计思路来看，这款泵采用紧耦合结构，取消了传统联轴器连接的长轴结构，将电机轴与泵轴直连，有效缩减了泵组整体轴向尺寸，减少了联轴器对中误差带来的振动与效率损耗，同时降低了设备整体重量，更适合安装在空间紧凑的机房、管井等场景；蜗壳流道采用水力优化设计，流道过渡平滑无突变，可减少流体在泵壳内部的涡流损失，提升泵组运行效率，降低运行过程中的流体噪声；控制端集成在电机顶部，可直接实现运行参数调节、状态监测、故障报警等功能，无需额外外置复杂控制箱，简化现场布线流程。

外形尺寸与安装边界方面，该泵进出口采用法兰连接形式，法兰端面的同轴度、平面度均满足管路对接的公差要求，安装时需预留顶部动力单元拉出的维护空间，预留空间高度需大于动力单元整体轴向长度，侧面预留接线与操作的操作空间即可；泵组底部设置支撑安装位，可直接固定在混凝土基础或型钢支架上，安装基础需满足承重要求，同时做好隔振处理，避免运行振动传递至管路系统；进出口法兰与管路对接时需保证同轴度，避免强行对接带来的法兰密封泄漏、泵轴额外受力等问题，安装完成后需保证泵轴处于水平状态，确保运行时轴承受力均匀，延长设备使用寿命。
