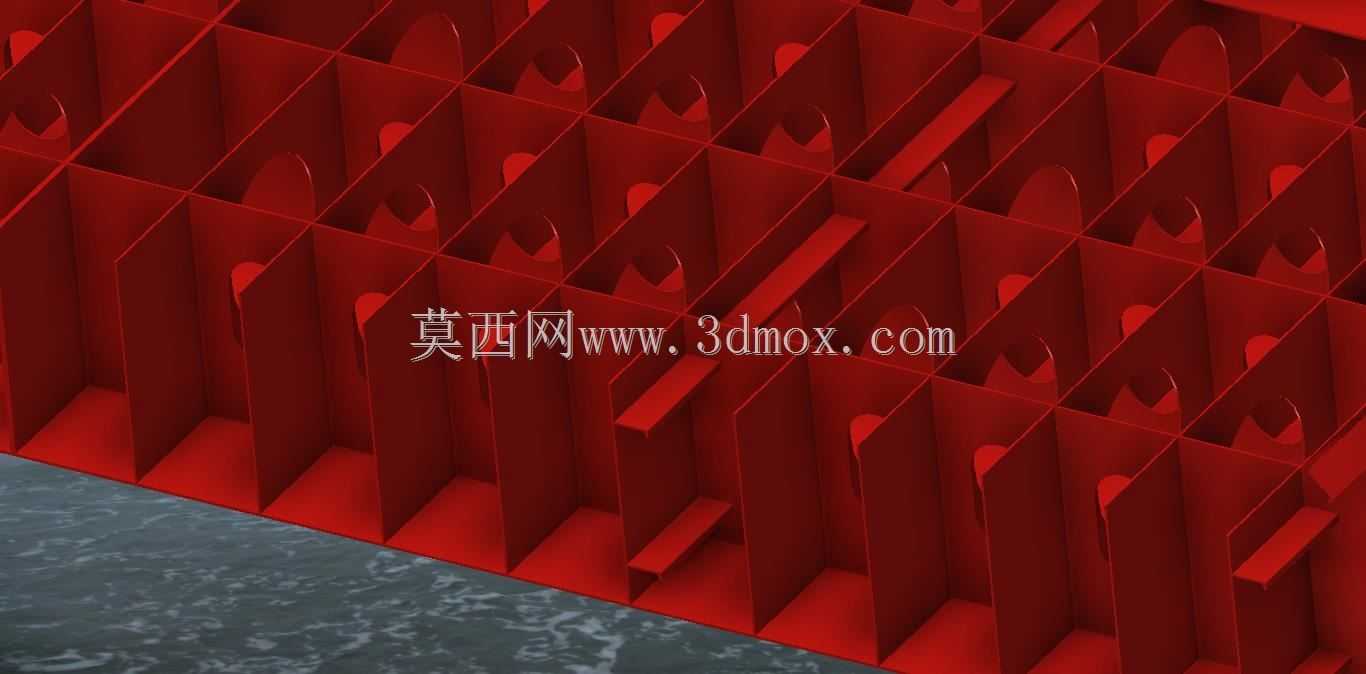

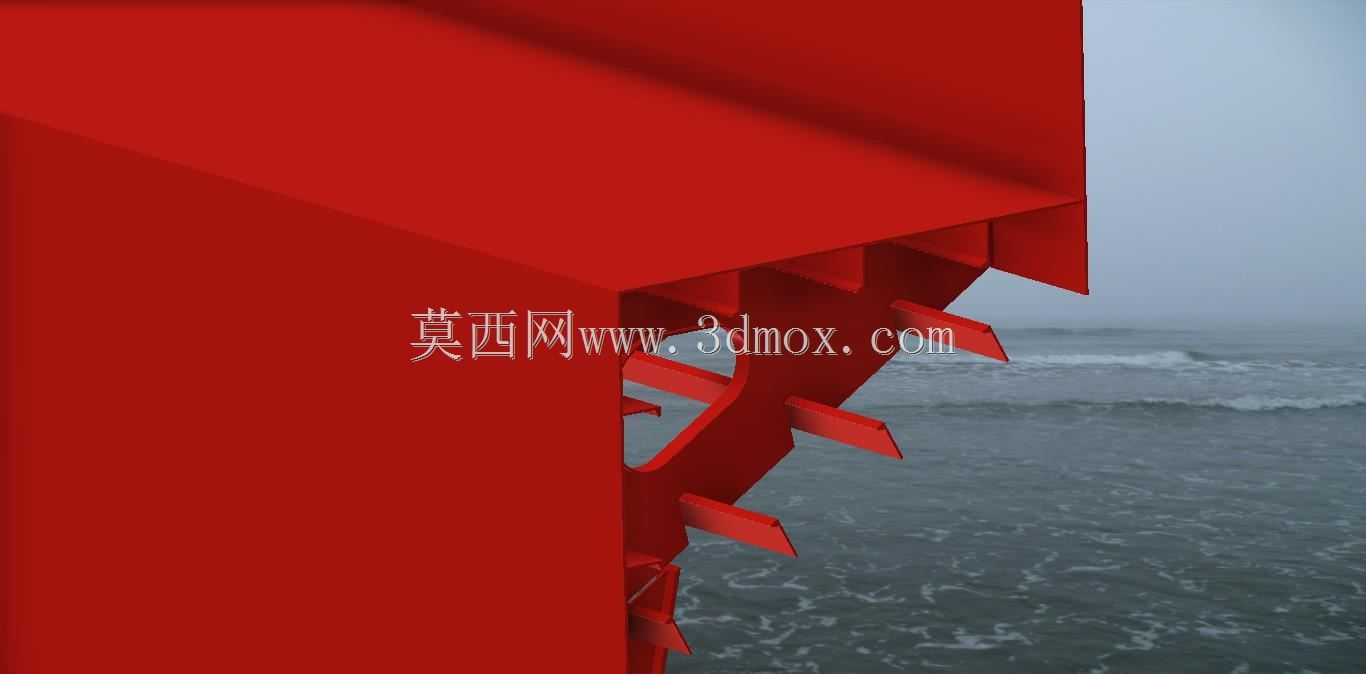

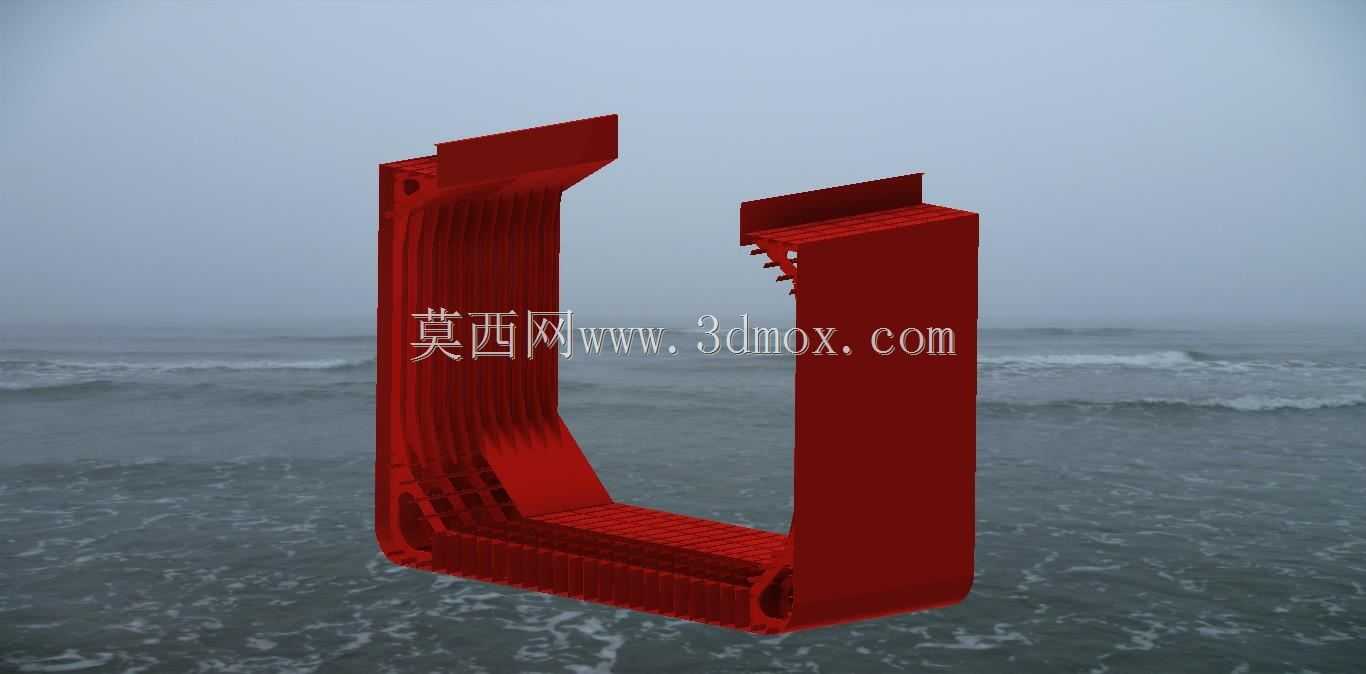

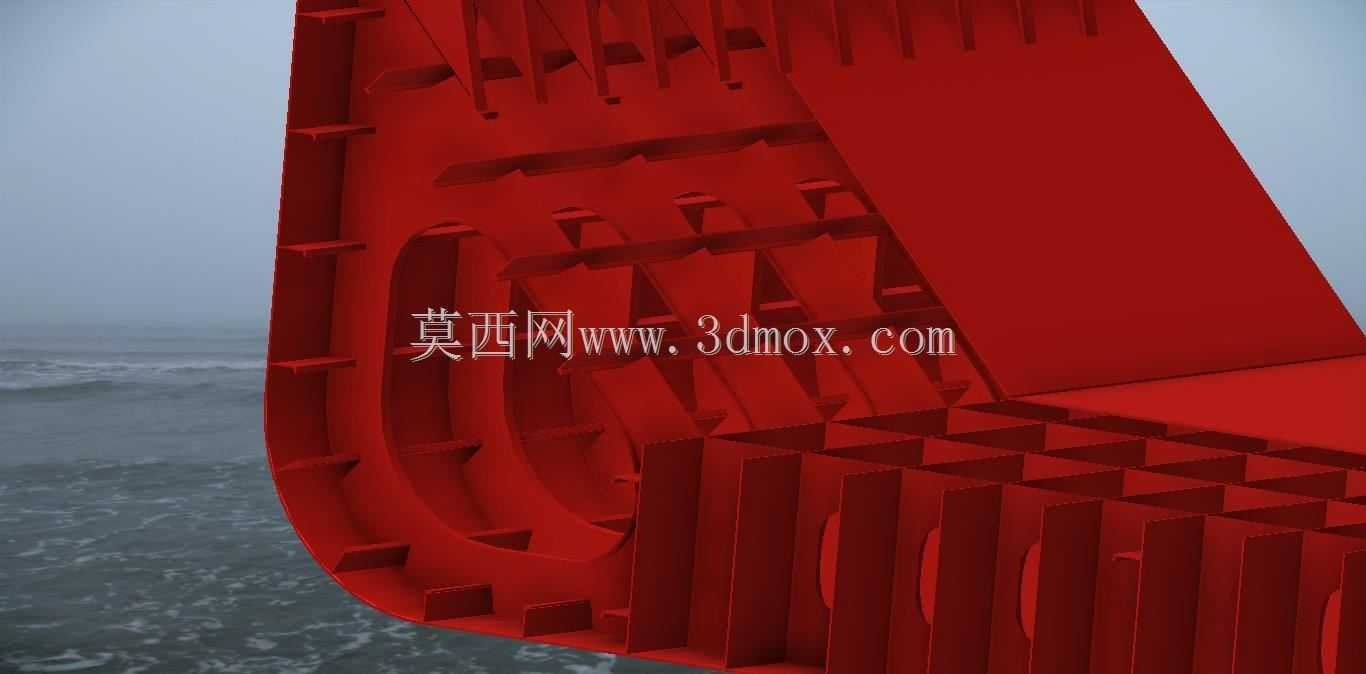

散货船舱内格构式货舱分隔结构

该结构为散货船舱内的核心分隔承载构件，主要应用于远洋及内河散货运输船舶的货舱区域，是散货船实现分票装载、防止货物滑移、保障舱内堆载稳定性的关键结构部件。在实际航运场景中，散货船常需装载矿石、煤炭、粮食、建材散料等不同品类的散装货物，若无可靠的舱内分隔结构，船舶在航行过程中受横摇、纵摇、波浪拍击影响时，舱内散料会发生侧向滑移，直接导致船舶重心偏移，严重时甚至引发船舶侧翻的航行安全事故，该格构式分隔结构正是为解决这一核心问题设计。从功能特性来看，该结构采用纵横交错的竖向格板布置，将整个货舱区域分隔为若干独立的矩形堆载单元，每个单元可独立承载对应区域的散货载荷，格板上设置的弧形让位结构，可避让舱内的加强筋、管路、扶梯等附属构件，同时减少散料在格板角落的积料残留，便于卸舱时的清舱作业。格板底部与货舱内底板采用刚性连接，侧边与货舱舷侧内壳、横舱壁结构可靠焊接，整体形成连续的空间受力骨架，既可以承受散货堆载产生的侧向压力，也能在船舶发生局部变形时传递载荷，提升货舱区域的整体结构刚度。在设计思路上，该结构充分考量散货装载的实际作业需求，格板的高度匹配常规散货堆载的最高料位，避免散料在高堆载状态下翻越格板发生混料；格板的间距结合不同散料的安息角参数设计，确保散料在堆载、航行晃动过程中不会跨格流动，同时兼顾装卸货时抓斗的作业半径，避免抓斗作业时碰撞格板造成结构损坏。格板上开设的局部缺口与加强筋结构，在保证整体结构强度的前提下降低了结构自重，减少船舶的空载排水量，提升船舶的载重能力。从安装边界来看，该结构的底部安装面完全贴合货舱内底板的铺装轮廓，侧边连接面适配货舱舷侧的线型变化，顶部不超出货舱舱口围的下沿高度，不会影响舱口盖的正常启闭与装卸货作业，格板之间的连接节点采用等强焊接设计，可承受散料侧压、装卸碰撞、航行振动等多工况的复合载荷，长期服役过程中不易发生变形、开焊等失效问题，为散货船的安全稳定运营提供可靠的结构支撑。
