水翼冲浪板立柱支撑水翼结构设计

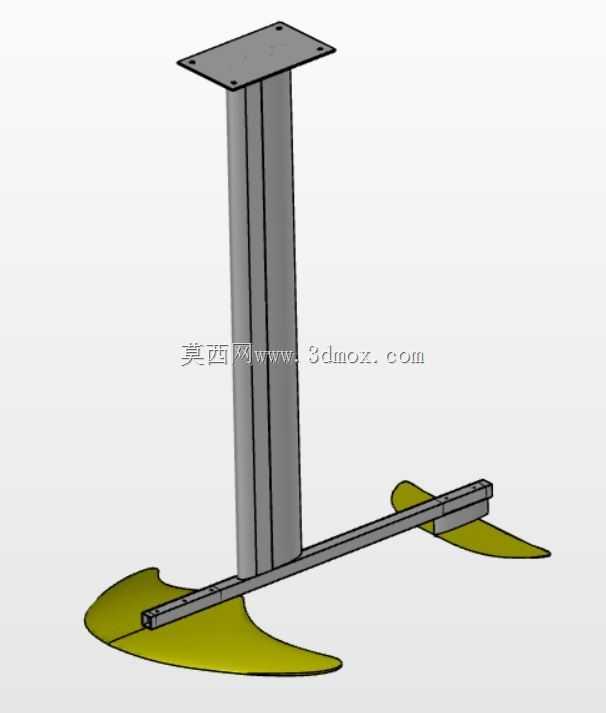

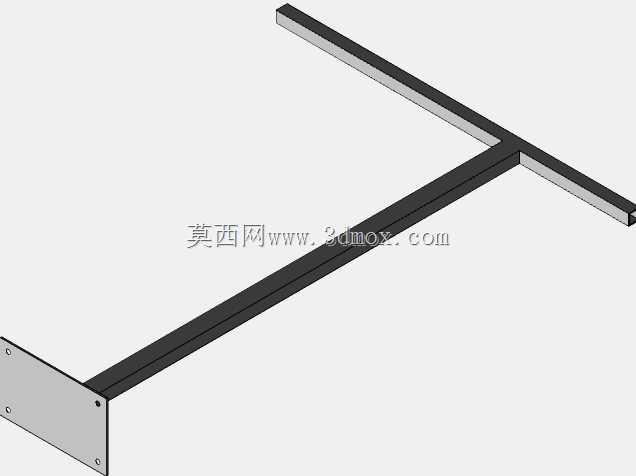

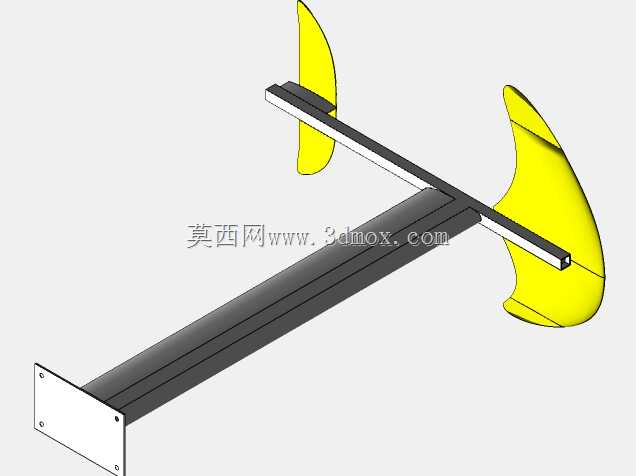

该结构为水翼冲浪运动配套的核心水翼支撑组件，主要应用于无动力水翼板、动力水翼冲浪板等水上运动装备场景，也可适配小型水翼浮台、近岸浅水休闲水翼载具的改装与组装作业。在实际使用过程中，该组件承担连接上部脚踏板与下部水翼片的核心作用，将使用者施加的踩踏力、转向力矩稳定传递至水下翼片，同时依托水翼片在水流中产生的升力，将整体载具抬离水面，大幅降低行进过程中的水阻，提升滑行速度与操控流畅度。从功能特性来看，上部的方形安装法兰盘预留了四个对称布置的安装孔位，可通过标准紧固件与上部脚踏板实现刚性连接，安装后无多余旷量，能够承受滑行过程中产生的交变载荷与冲击载荷，避免高速滑行时出现连接松动的问题。中部的支撑立柱采用多筋条整合的截面结构，在保证整体结构强度、抗扭性能的前提下，尽可能降低立柱自身重量，同时减少立柱在水中行进时的迎水阻力，避免立柱扰流影响下部水翼的升力效率。下部的横向安装臂采用等截面长条结构，两端预留水翼片安装位，可适配不同展弦比的水翼片安装需求，前后布置的双水翼结构能够在不同滑行速度下维持稳定的升力输出，低速时前翼提供主要升力帮助起滑，高速时前后翼配合维持姿态平衡，避免出现栽头、飘移等操控问题。在设计思路上，整体结构优先考虑水动效率与结构可靠性的平衡，所有与水流接触的棱边均做了圆弧过渡处理，避免直角结构产生紊流增加阻力；安装孔位均采用对称式设计，既方便生产加工时的定位装夹，也能降低用户安装时的对位难度，无需额外定制工装即可完成组装。从安装边界来看，上部法兰盘的尺寸适配主流通用水翼板的底部安装间距，无需对板体进行额外打孔改造即可直接装配；中部立柱的长度经过适配优化，能够保证在常规近岸水深、浪高条件下，水翼片始终处于水面以下足够深度，不会因为浪涌波动出现水翼出水失速的问题；下部横向臂的长度控制在合理范围内，既保证双水翼的升力力臂足够维持姿态稳定，也避免展长过大导致浅水滑行时翼片触碰水底礁石造成结构损坏。整体结构兼顾了轻量化与耐用性，能够适配休闲冲浪、竞速训练等不同场景的使用需求，组装后维护便捷，仅需定期检查紧固件松紧度即可长期使用。
