十五万吨级油轮船体分段结构设计

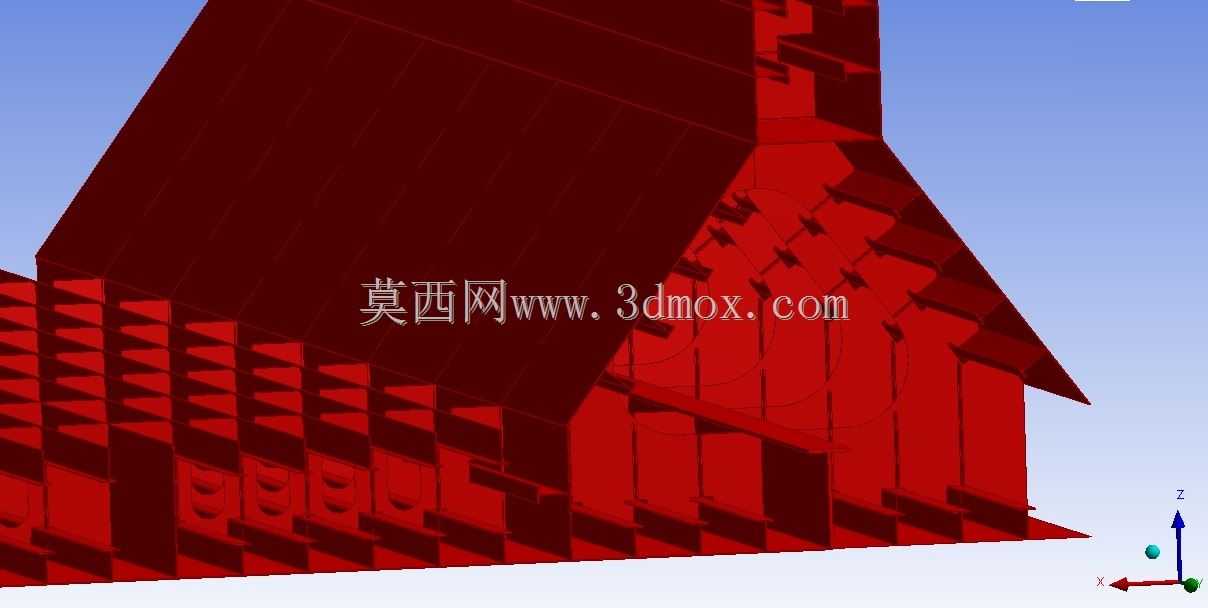

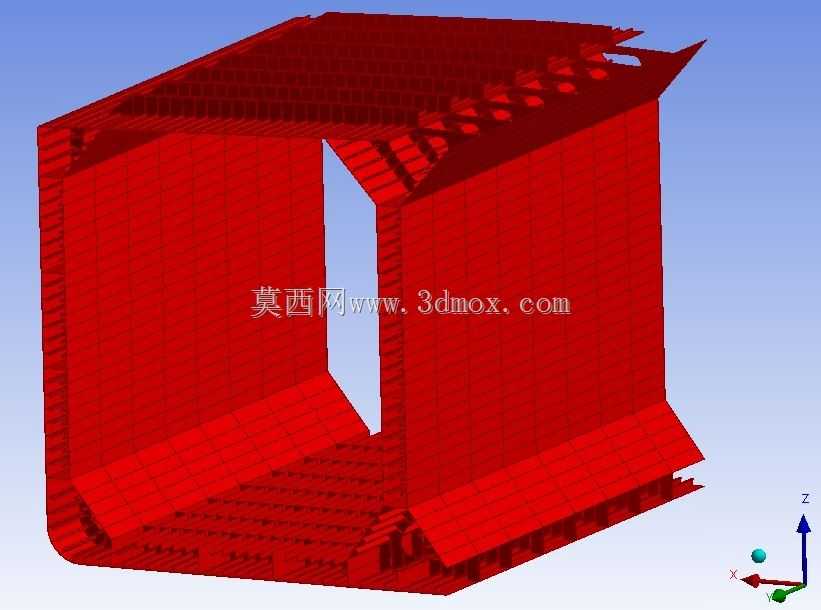

　　在远洋原油运输领域，十五万吨级油轮是跨洋大宗油品输送的核心载具，其船体结构的设计合理性直接决定船舶航行安全性、载货效率与全生命周期服役寿命，本次呈现的船体分段结构，聚焦油轮中部货油舱区域的典型环形总段，是整船结构强度传递、货油围护的核心组成部分。从实际应用场景来看，该分段对应油轮中部平行中体区域，是整船弯矩、剪力载荷最集中的区域，航行过程中船体受波浪交变载荷、货油静压力、压载水动压力的复合作用，所有结构件的排布都经过载荷路径的精准规划。不同于常规散货船的骨架设计，油轮因为需要承载液态货油，对舱壁的密性、结构的抗疲劳性能要求更高，该分段采用纵骨架式结构设计，纵向连续构件沿船长方向贯通，有效提升船体总纵强度，降低航行中中拱、

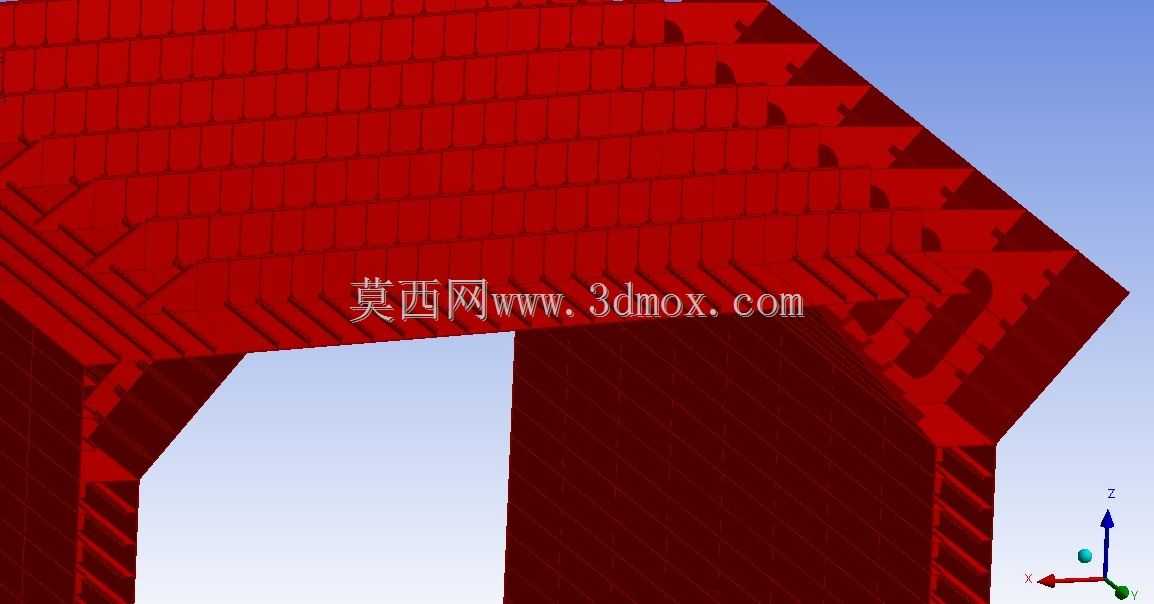

　　中垂状态下的结构应力水平，横向强框架则按规范间距布置，将纵向载荷均匀传递至舷侧与底部结构，形成纵横交错的刚性承载网络。从结构功能划分来看，分段包含双层底结构、舷侧纵桁与强肋骨、纵舱壁、甲板强横梁几个核心部分，双层底区域除了作为压载水舱的围护结构，还承担船舶搁浅、碰撞场景下的安全冗余功能，内外底板之间的纵骨与肋板排布，既保证底部结构的局部强度，也为管系、压载系统的布置预留足够空间；纵舱壁作为分隔不同货油舱的核心结构，采用带扶强材的平面舱壁设计，扶强材沿垂向布置，与水平桁配合承受货油的侧向静压力，避免舱壁在满载状态下出现过大挠曲变形，同时纵舱壁与舷侧结构、甲板、双层底的连接节点都采用圆弧过渡设计，降低应力集中系数，

　　减少交变载荷下的疲劳裂纹萌生风险。设计过程中，结构件的板厚取值完全匹配不同区域的载荷水平，底部外板因为承受波浪拍击、码头靠泊碰撞风险，板厚取值高于内底板与甲板板，纵骨的型材规格也根据所在位置的剖面模数需求逐段匹配，避免不必要的结构冗余，控制船体自重以提升载货量。从安装边界来看，该分段的两端为环形总段对接缝，所有纵向构件在接缝处都预留坡口与装配余量，与相邻的货油舱分段、机舱前部分段实现精准对接，分段上端的甲板区域预留货油舱口、油气管道、检测通道的安装开口，开口周边都设置加厚复板与加强筋，补偿开口造成的结构强度削弱；舷侧区域的外板平整度严格控制，为后续舷侧管系、防腐锌块、靠泊护舷的安装提供基准面，

　　双层底底部的平整度则满足船台合拢时的定位装配要求，分段上的所有骨材连接节点都采用双面连续焊设计，满足密性试验的无渗漏要求，货油舱区域的所有结构边角都做圆弧钝化处理，避免后期涂装作业出现涂层漏涂，也减少货油残留对结构的腐蚀。在实际船舶建造流程中，这类环形总段会在分段车间完成预制、预舾装、涂装作业后，再运输至船台进行总段合拢，相比零散构件散装的建造模式，分段化建造能大幅缩短船台周期，同时保证结构焊接质量的可控性。结构设计阶段还充分考虑了油轮的破舱稳性要求，纵舱壁与双层底的水密分隔能保证单个舱室破损进水后，船舶仍能保持足够的浮态与稳性，满足国际海事组织对油轮的分舱稳性规范要求；甲板区域的强横梁与纵桁组成的甲板骨架，除了承受甲板上浪的载荷、甲板设备的自重，还要考虑油气膨胀产生的舱内压力对甲板的上抬作用，构件的剖面惯性矩经过反复校核，保证甲板在各类载荷组合下的挠曲变形量控制在规范允许范围内。对于船舶结构设计从业者而言，这类典型油轮中部分段的结构排布，能直观展现大型油轮的载荷传递逻辑、结构加强思路，是学习船舶结构规范、总段建造工艺的具象参考，建模过程中对骨材间距、板厚变化、节点过渡的还原，也能帮助设计人员理解规范要求在实际结构中的落地方式，避免设计阶段出现结构强度不足或者过度冗余的问题。
