手持锂电冲击钻内部结构展示设计

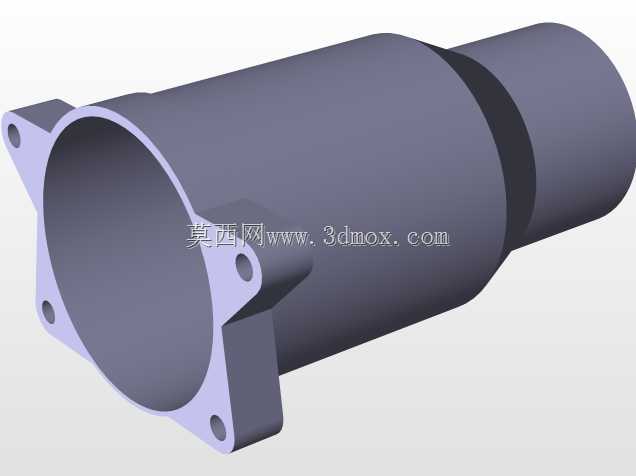

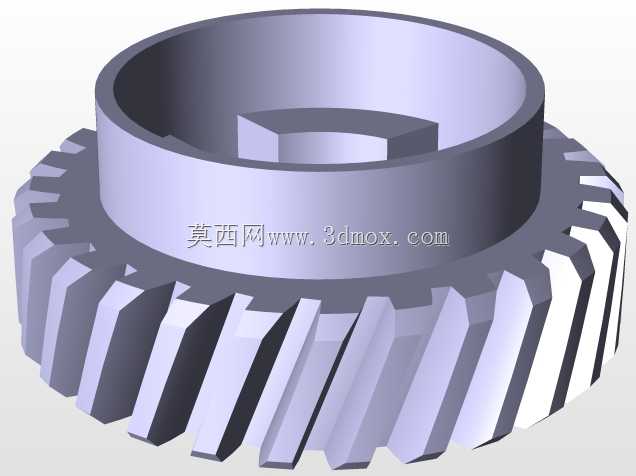

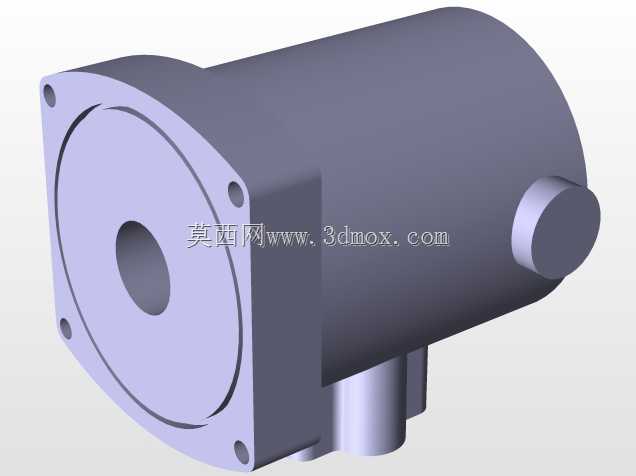

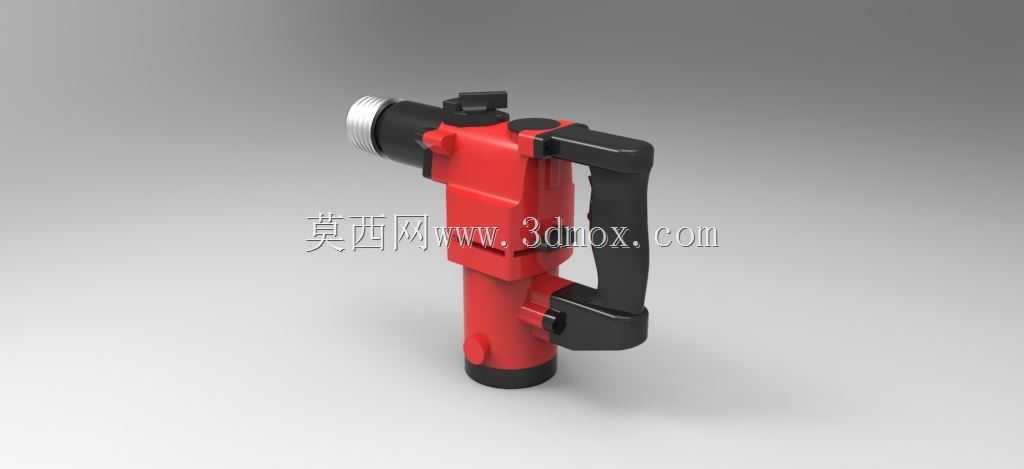

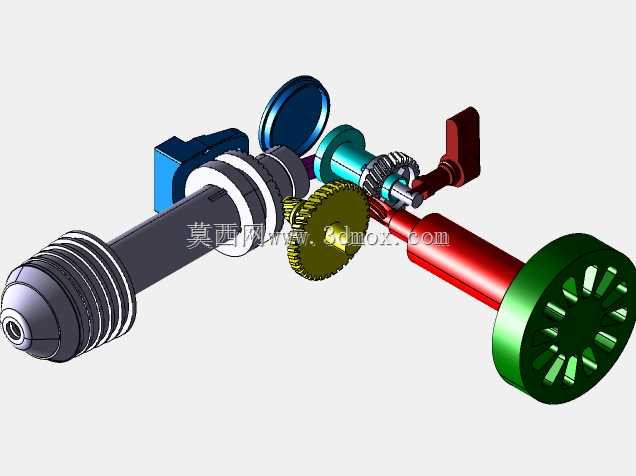

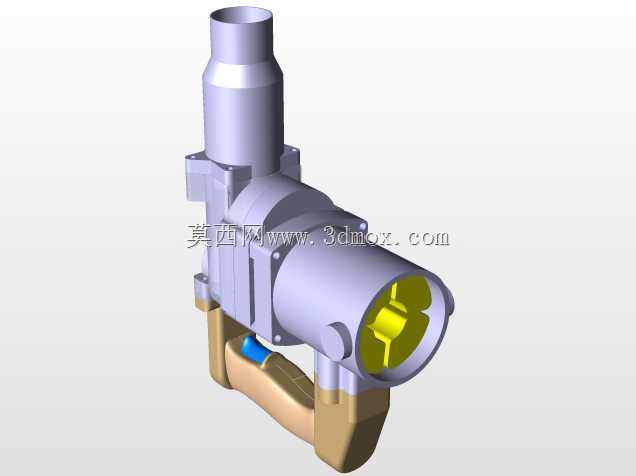

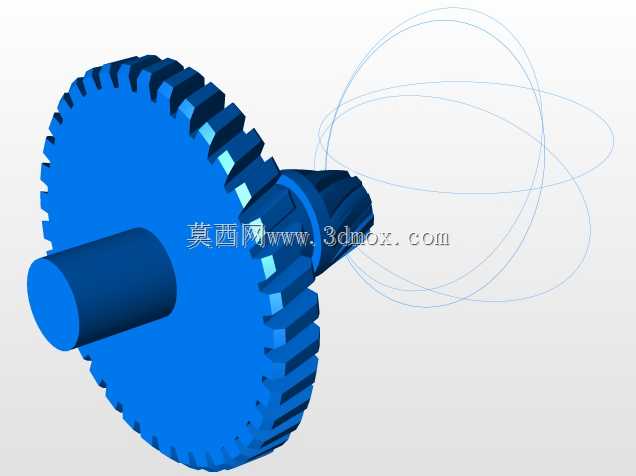

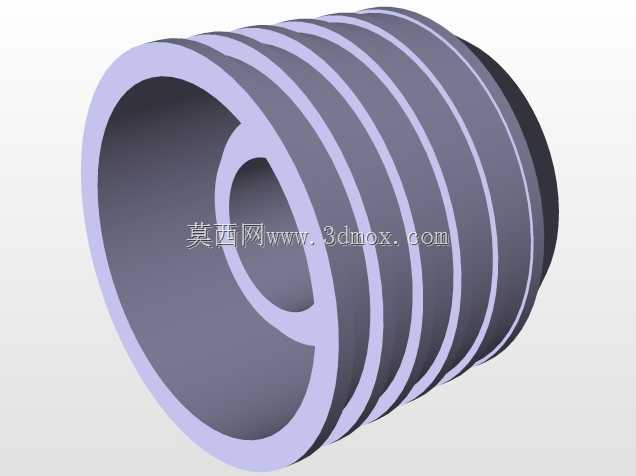

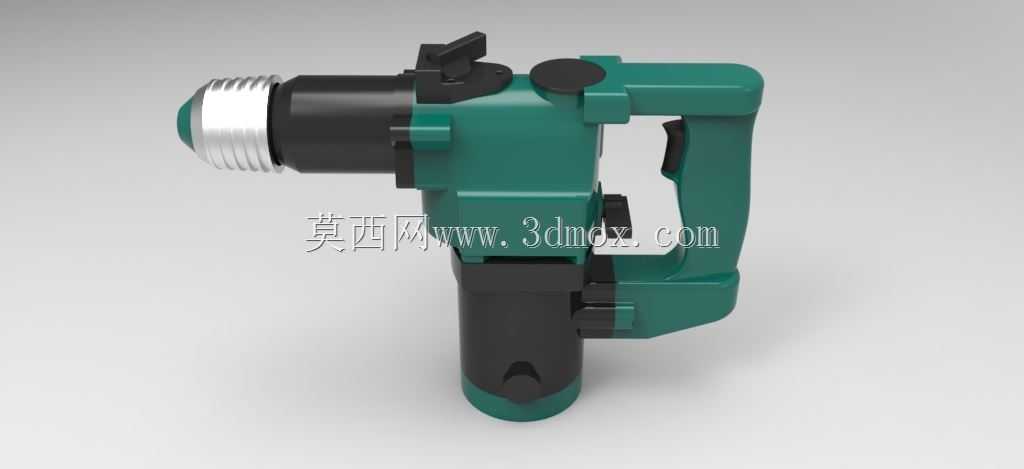

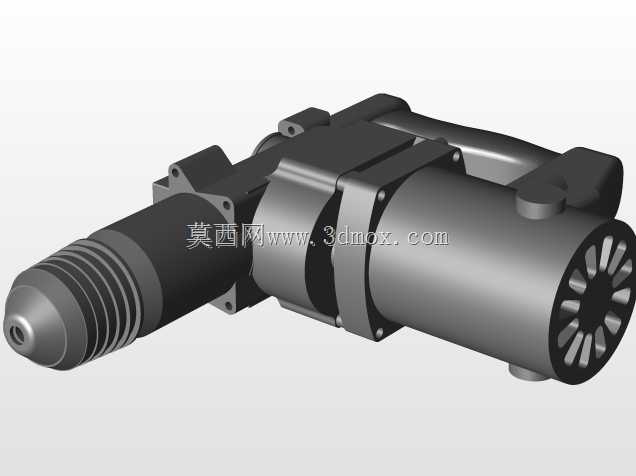

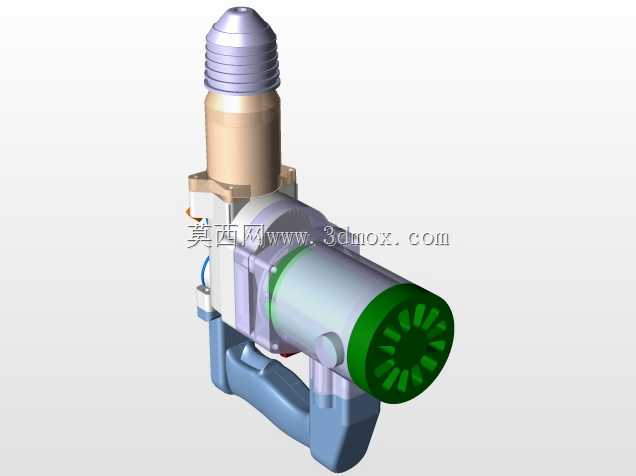

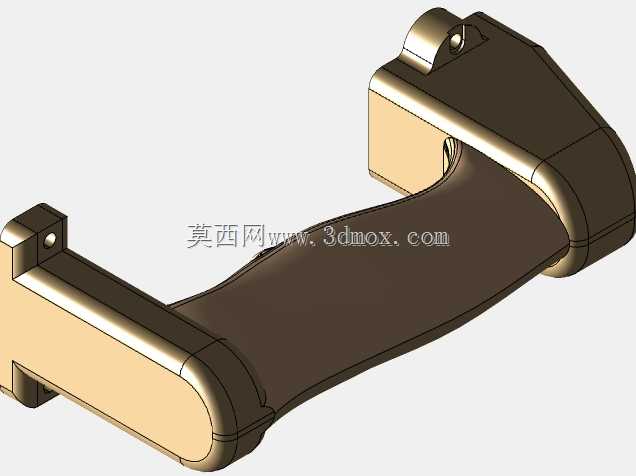

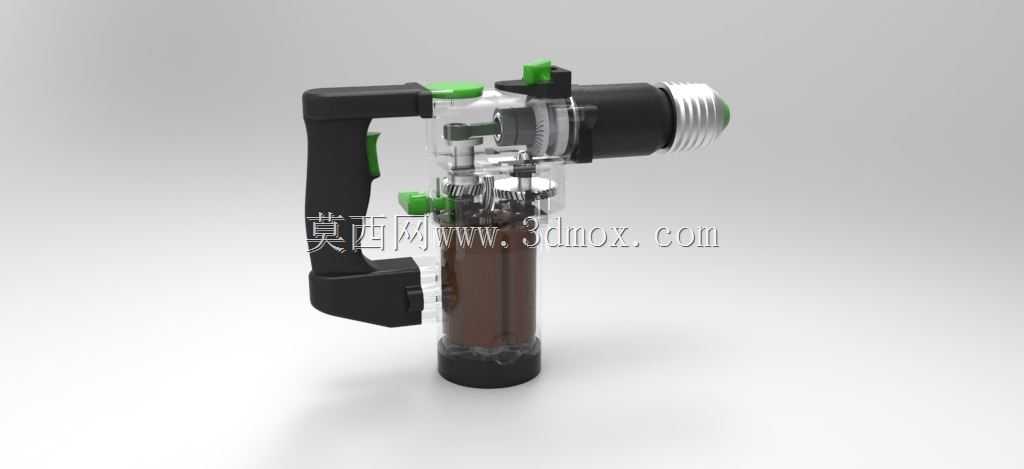

这款手持锂电冲击钻的三维结构设计，面向建筑装修、家居安装、设备维保等多场景作业需求，可覆盖混凝土墙面钻孔、金属构件开孔、木质板材拧装等多元作业任务，是家装施工、水电安装、售后维保等一线作业人员的核心手持作业工具。设计过程中优先兼顾手持操作的人机体验与动力传输的结构合理性，整体采用立式握持布局，主握把贴合人手自然握持的弧度做曲面过渡，辅助侧握把可根据作业场景调整安装角度，在大扭矩钻孔作业时能分散手部受力，降低长时间操作的疲劳感。机身采用半透明外壳的可视化设计思路，可直观展示内部传动齿轮组、冲击机构、动力电芯、控制开关等核心部件的装配关系，既可以作为工具结构教学的演示载体，也能为产品售后维保、结构优化提供直观的参考依据。动力端采用大容量锂电芯布局，将电芯安置在机身下部握持区域，既可以平衡整机重心，让作业时机身重心落在握持手的受力范围内，减少操作时的手腕负重，也预留了足够的电芯扩容空间，可根据不同续航需求匹配不同容量的电池包，无需改动主体机身结构。传动部分采用同轴式齿轮减速与冲击机构集成设计，将冲击块、减速齿轮组与输出钻夹头布置在同一水平轴线上，有效减少动力传输过程中的扭矩损耗，同时在传动部件与外壳之间预留了减震缓冲间隙，可降低作业时的机身震动传递，提升操作稳定性。输出端采用通用螺纹钻夹头结构，可适配不同规格的钻头、批头，满足不同作业场景的装夹需求，夹头与机身连接处设置了密封防护结构，可阻挡作业时产生的粉尘进入传动腔，延长内部构件的使用寿命。外形尺寸上充分考虑手持作业的便携性，机身整体宽度控制在单手握持可完全包覆的范围内，主握把的直径贴合成年人手掌的握持尺寸，侧握把伸出长度不超过作业时的安全操作边界，在狭窄空间作业时也能灵活调整操作角度，不会因机身尺寸过大出现操作干涉。开关与调节按键布置在握把上方的手指可触区域，无需调整握持姿势即可完成转速调节、模式切换操作，按键做了防滑凸起处理，戴手套操作时也能精准触发。机身各部件的安装边界做了统一的公差匹配，外壳拼接处、电池包插接处、握把安装处都设置了定位卡扣与密封胶条的安装位，既可以保证装配时的定位精度，也能提升整机的防尘防水能力，适配复杂恶劣的作业环境。
