可翻转回转式焊接变位工装结构

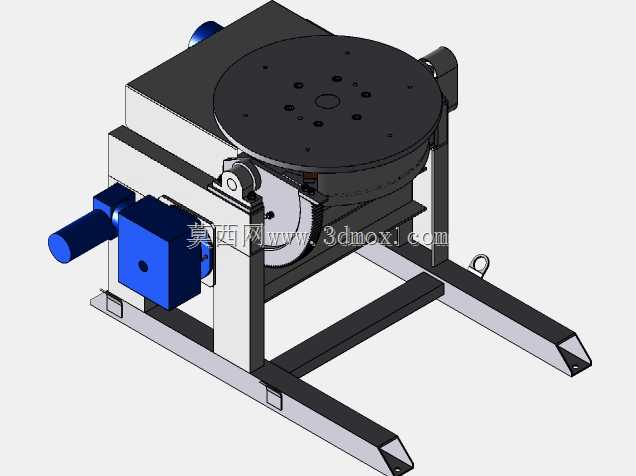

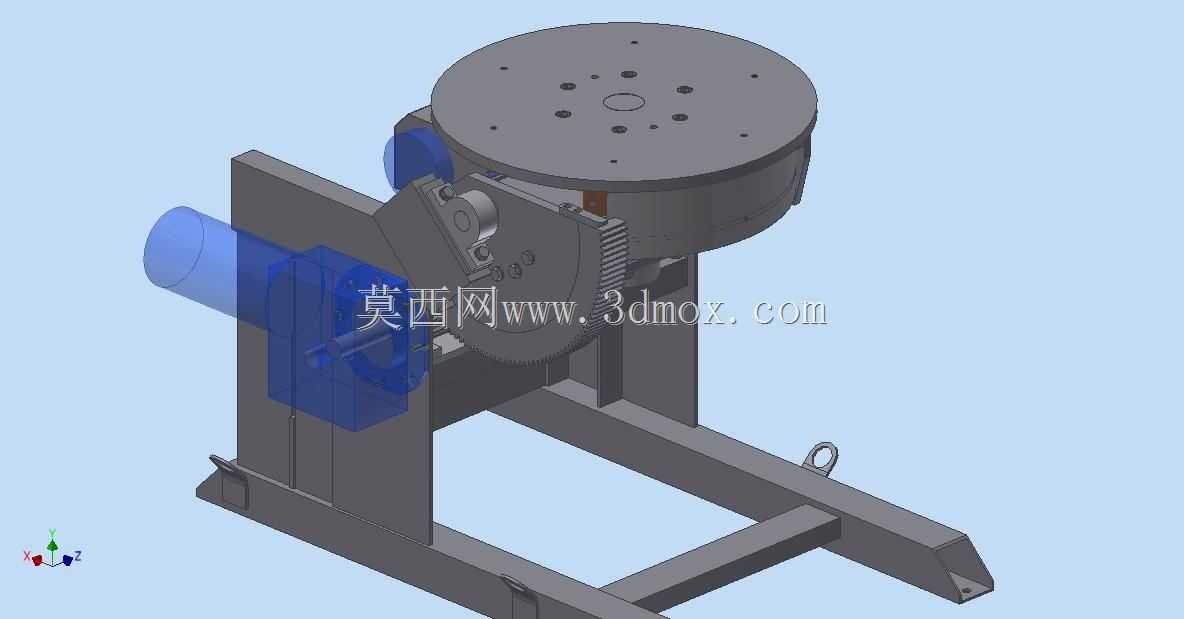

该焊接回转工装主要面向金属结构件焊接加工场景，适配中小型机架、异形构件、盘套类零件的环缝、角接焊缝焊接作业，在工程机械配件加工、五金结构件生产、小型设备预制件焊接车间中广泛应用，核心作用是通过工作台的回转与翻转动作，将待焊工件的待焊位置调整到最佳施焊角度，避免焊工频繁弯腰、仰焊操作，有效降低焊接作业劳动强度，同时减少焊缝成型缺陷，提升焊接作业的整体效率与焊缝质量一致性。工装整体采用落地式框架支撑结构，底部为型钢焊接成型的H型支撑底架，底架两端预留有地脚安装孔位，可直接通过膨胀螺栓固定在车间硬化地面上，底架侧方设置的吊环结构可适配车间行车吊装转运，方便产线布局调整时的设备移位。上部承载结构包含圆形回转工作台与翻转支撑机构，圆形工作台盘面均匀分布多组螺纹安装孔与定位销孔，可通过快速压板、定制夹具适配不同外形尺寸的待焊工件装夹，工作台内置回转驱动结构，可实现盘面360度连续回转，转速适配手工焊、气保焊的常规走枪速度；两侧的翻转支撑座可带动工作台整体在0-90度范围内俯仰翻转，能够将工件的侧面、底面焊缝翻转到平焊位置，大幅降低施焊难度。设计过程中重点考量了焊接作业的实际工况，整体支撑框架采用厚壁型钢焊接后做去应力处理，避免长期承重翻转出现结构变形，回转与翻转的传动部位设置有防尘防护结构，可阻挡焊接飞溅、打磨粉尘进入传动间隙，延长设备使用寿命；驱动端的手轮操作位置符合人体工程学设计，焊工站在工装侧方即可轻松完成回转、翻转的角度调整，无需额外走动操作。工装整体安装边界紧凑，不会占用过多车间作业面积，工作台承载能力适配常规中小型焊接工件的加工需求，可单独作为手工焊接工位的配套辅具使用，也可对接焊接机器人实现自动化焊接作业的工件变位，适配多品种小批量的焊接生产模式，无需针对单一工件定制专用变位工装，可大幅降低焊接工位的辅具投入成本。
