多工位级进冲压模架结构设计

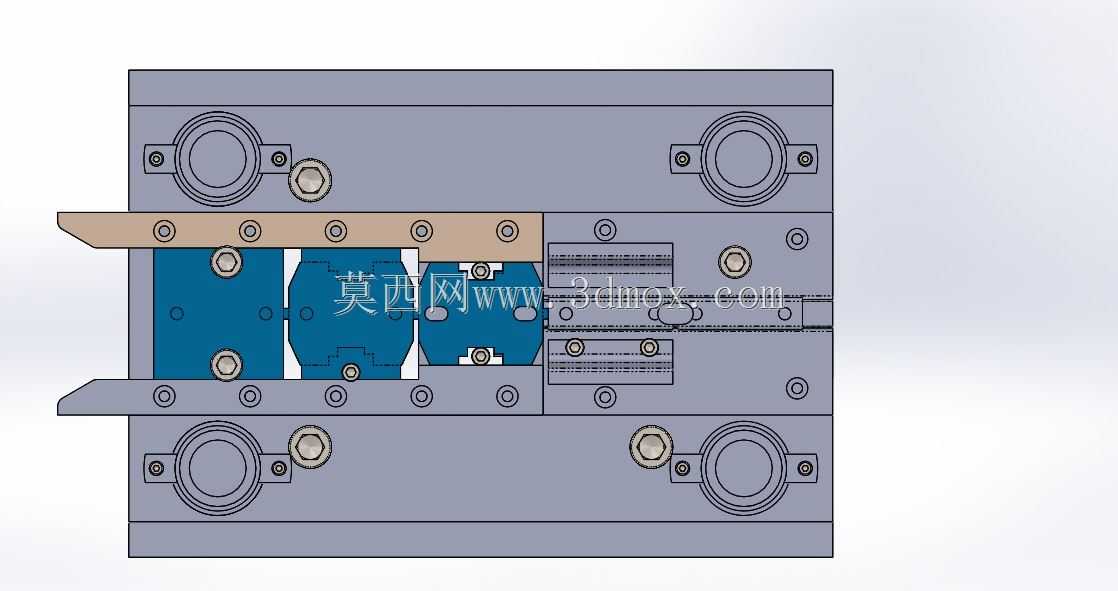

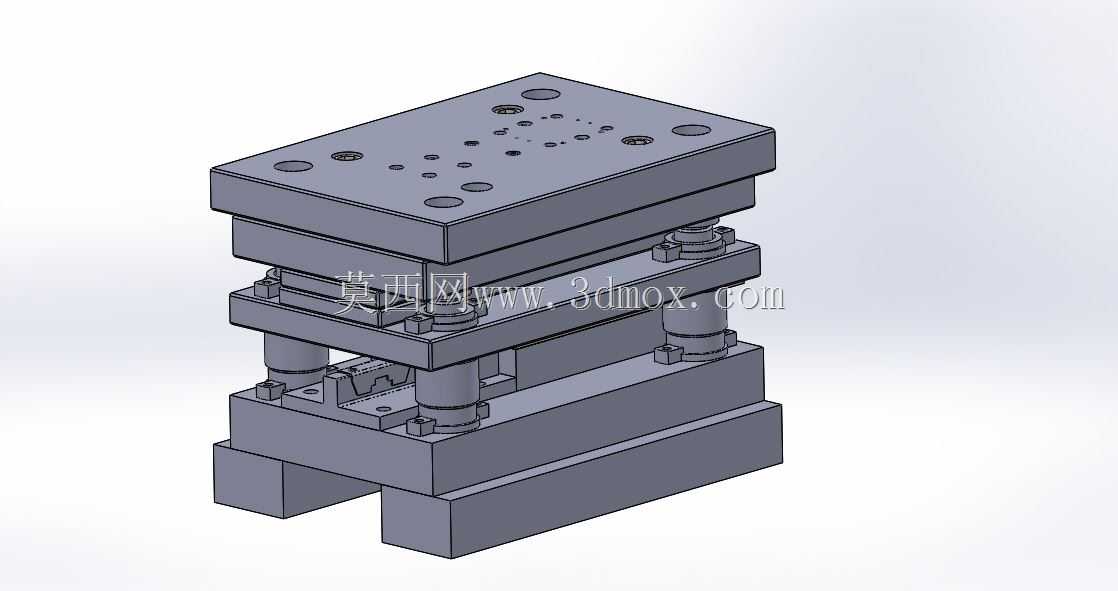

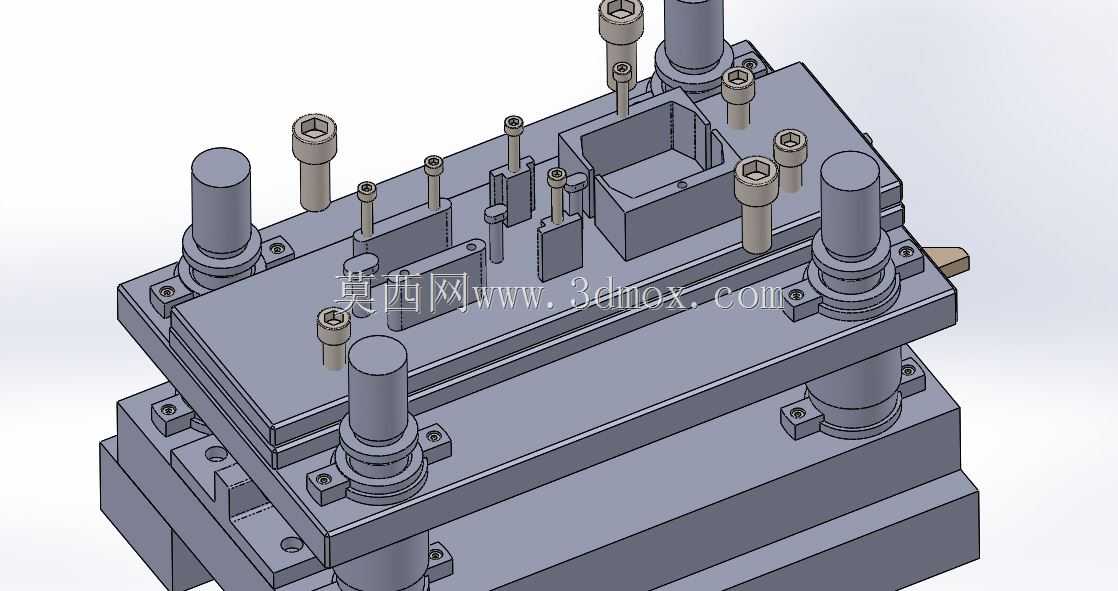

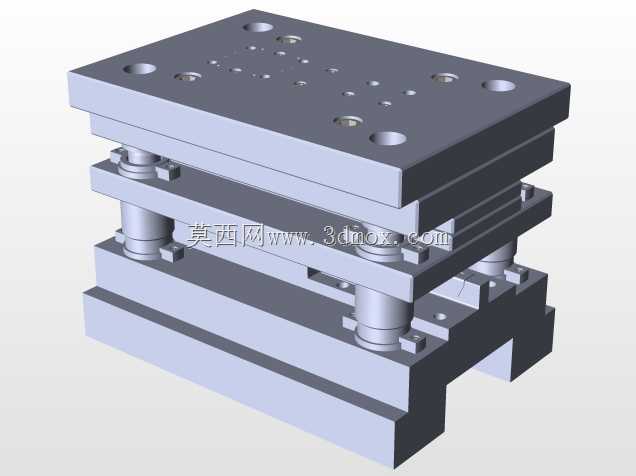

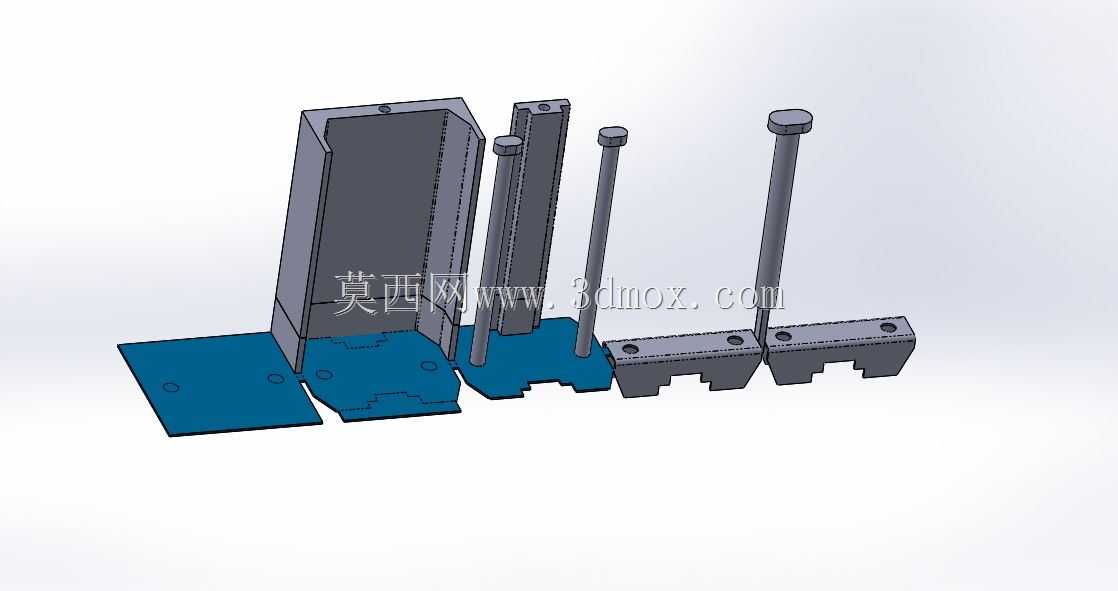

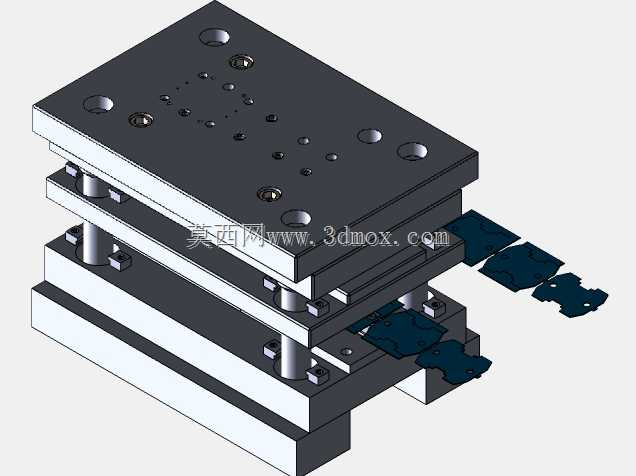

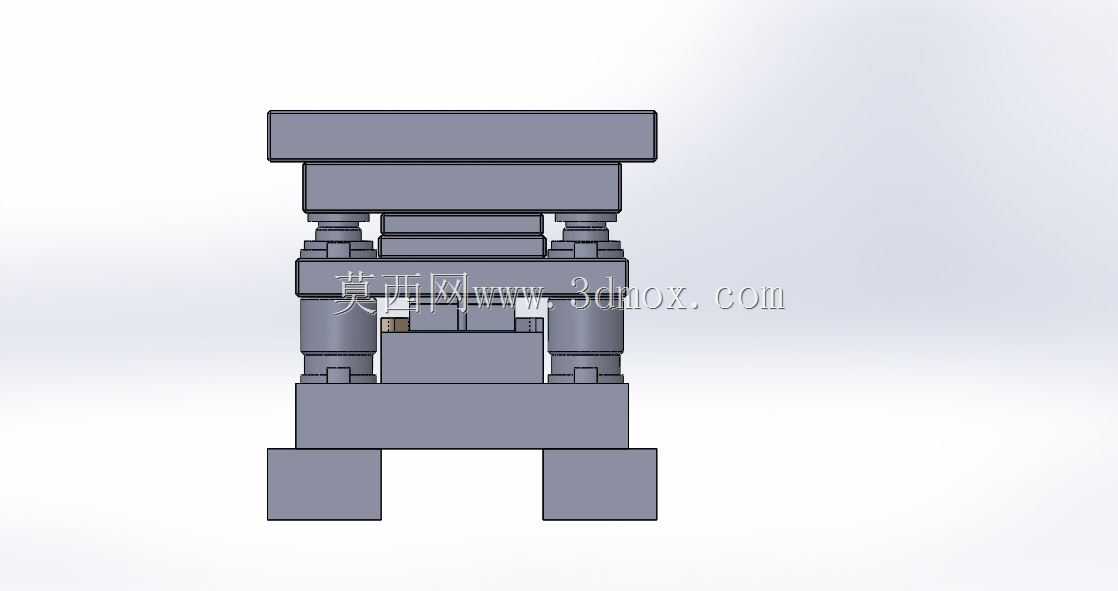

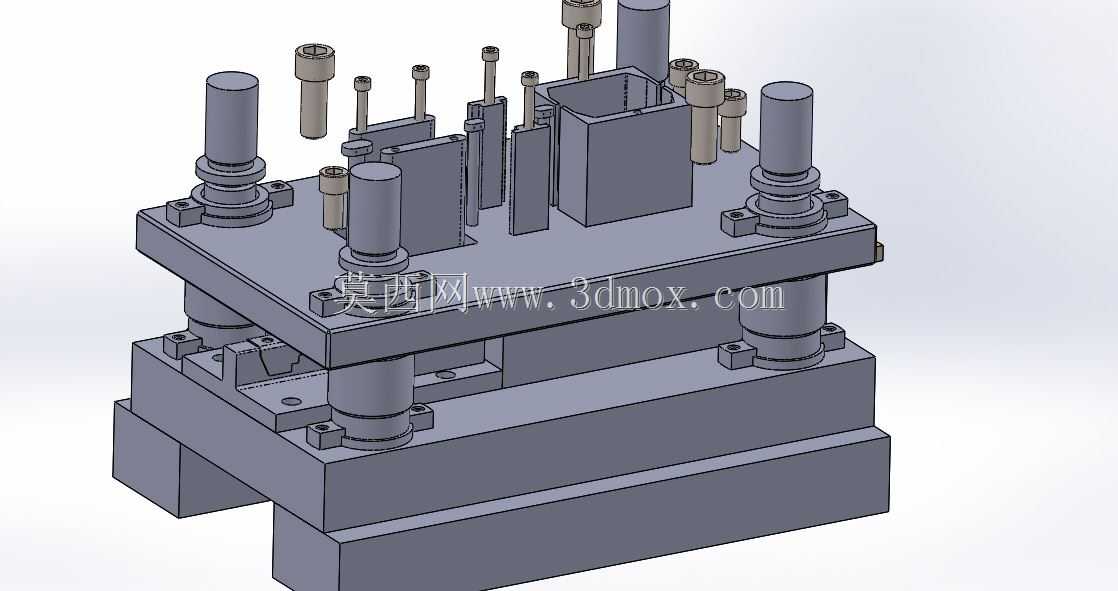

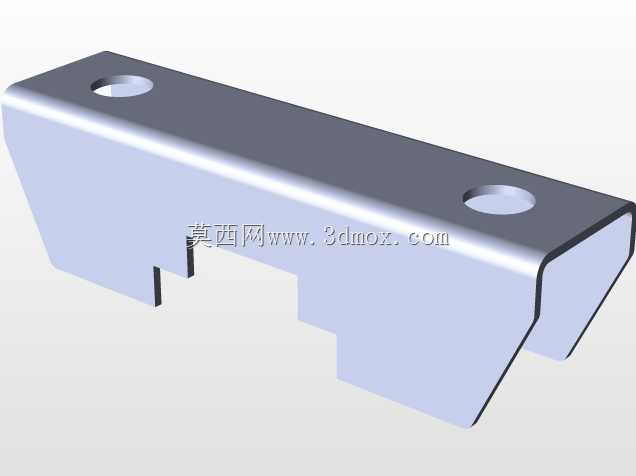

这套级进模工具结构，主要面向五金冲压件的连续批量生产场景，适配电子接插件、小型五金结构件、家电金属配件等多工位连续冲压加工需求，可在单次冲床行程内完成多道冲压工序，大幅提升中小尺寸精密五金件的生产效率，减少工序间工件转运带来的定位误差与人工成本。整套模架采用标准冷冲模架的上下模座导向结构，搭配独立导柱导套组件实现上下模的精准合模导向，导柱沿模座四角对称布置，可承受连续冲压过程中的偏载力，保证长期冲压作业的合模精度稳定性，避免因导向偏移导致的模具刃口啃伤、冲压件尺寸超差问题。设计过程中针对模架的受力分布做了优化，上下模座采用加厚钢板结构，可适配不同吨位的开式、闭式压力机安装，安装孔位按照通用压力机的工作台T型槽间距做了预留设计，无需额外加工转接板即可完成设备装夹，上下模的闭合高度可通过调整垫块厚度适配不同行程的冲压设备，安装边界覆盖常规中小吨位冲床的工作台尺寸范围，无需对现有设备做改造即可快速投产。结构设计上省略了非核心的紧固螺丝展示，重点呈现模架的核心功能组件排布：上模部分预留了凸模安装、卸料板装配的空间，下模部分对应设置凹模安装位、废料排出通道，同时预留了误送料检测、自动送料机构的安装接口，可搭配自动化送料设备实现无人化连续冲压作业。卸料结构采用弹性卸料设计，可在冲压完成后及时将料带从凸模上剥离，避免带料问题影响连续送料精度，导柱导套采用可拆卸式结构，后期维护更换无需拆卸整套模座，可大幅缩短模具维护停机时间。整套结构的导向精度可满足IT8级以上冲压件的精度要求，模架的刚性设计可承受每分钟上百次的连续冲压频次，适配高速冲压生产线的作业需求，各功能模块的排布预留了足够的工序拓展空间，可根据具体冲压件的工艺需求增加冲孔、折弯、落料等不同工位的凸凹模组件，无需对模架主体结构做大幅改动，具备较强的工艺适配性。上下模座的平行度公差按照精密级进模要求设计，合模后上下模的刃口间隙均匀度可控制在微米级，有效提升冲压件的断面质量，减少毛刺产生，降低后续去毛刺工序的加工成本。
