砂料压实作业用气垫隔振振动台结构

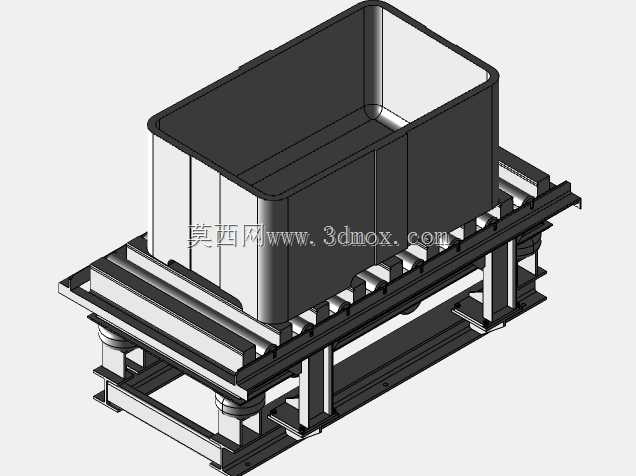

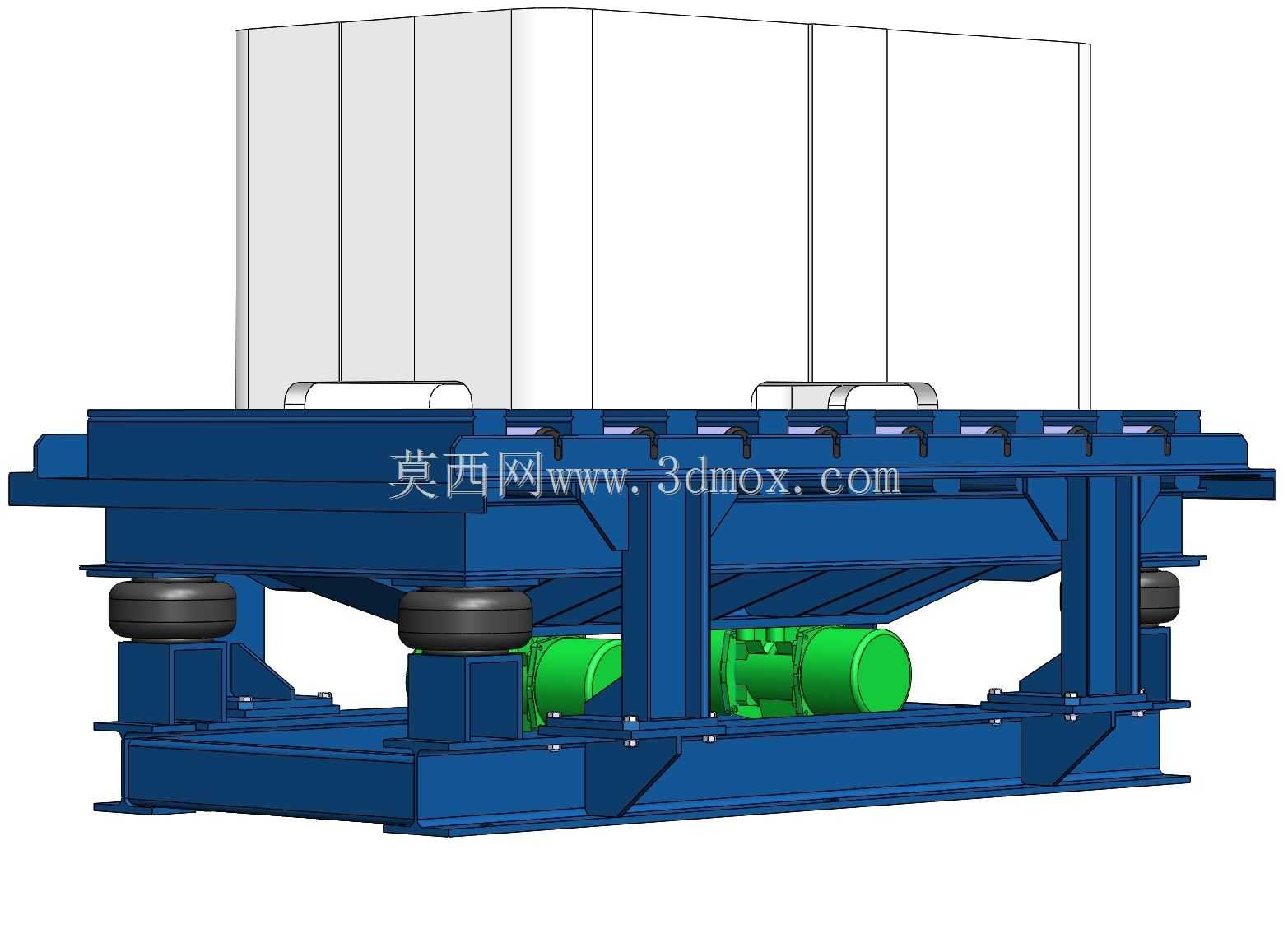

这款振动台主要面向铸造、建材、耐火材料加工等生产场景，核心作用是完成散状砂料、颗粒型耐火原料、混凝土预制骨料的压实作业，解决散料装填后孔隙率过高、成型坯体密度不均、后续烧结或浇筑环节易出现缩松、气孔缺陷的行业痛点。在实际生产排布中，该设备可直接对接前端料仓的落料工位，也可嵌入造型生产线的振实工序段，适配批量连续生产的节拍要求，无需额外搭建复杂的配套辅助架体。设备整体采用上下双层框架的承载结构设计，下层为落地式安装基座，通过地脚螺栓与车间硬化地面固定，基座上方均匀布置四个Firestone品牌的空气弹簧隔振器，将上层振实台体与地面基础做柔性隔振，既可以避免振动能量向车间地面传导，干扰周边精密加工设备的正常运行，也能通过空气弹簧的可调刚度特性，匹配不同重量载荷下的隔振效率需求，避免刚性连接带来的台体焊缝疲劳开裂问题。上层台体为大尺寸平面承载台面，台面表面加工有均匀排布的T型安装槽，可根据待压实工装的尺寸灵活调整固定位置，适配不同规格的砂箱、模具框的装夹需求；台体下方对称布置两组激振单元，激振源采用卧式安装的振动电机，通过偏心块的同步反向旋转产生垂直方向的定向激振力，避免横向摆动带来的物料偏移问题，激振力大小可通过调整偏心块的重合角度实现无级调节，匹配不同物料所需的振实加速度要求。从安装边界来看，设备整体宽度适配常规车间3米宽的通道运输要求，基座的安装孔位采用标准化间距设计，可直接匹配多数现有振实工位的预埋螺栓位置，无需对原有车间地面做大规模改造；台体侧边预留有气动接口与电气接线端口，可直接对接生产线的中控系统，实现振实时长、激振力大小的自动化参数控制，减少人工操作的干预度。设备的支撑腿采用加厚型钢焊接结构，关键受力位置做了三角加强筋处理，可承受满载砂箱的长期交变载荷冲击，空气弹簧的布置位置经过重心匹配计算，确保台体在振动过程中四个角点的振幅差控制在5%以内，保证台面上不同位置的物料压实密度均匀一致，避免出现边角位置物料振实不足的问题。
