1/4英寸钳口端回转连接索具结构

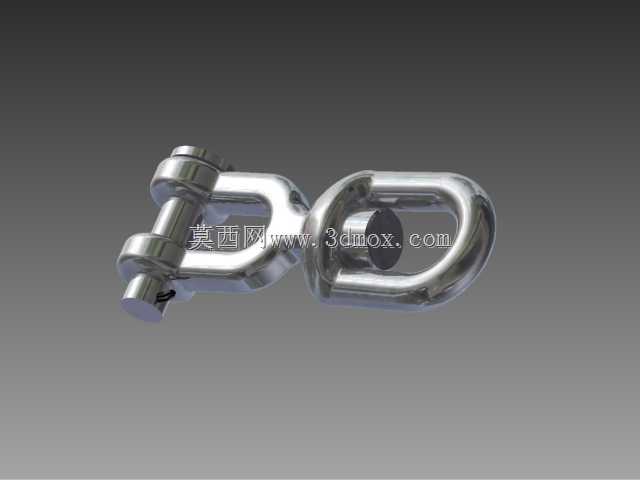

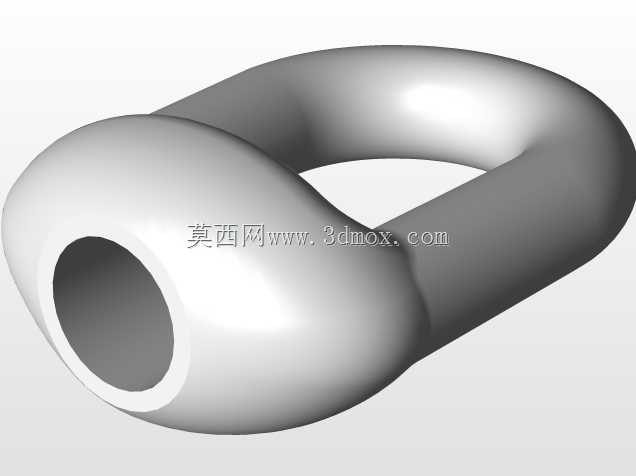

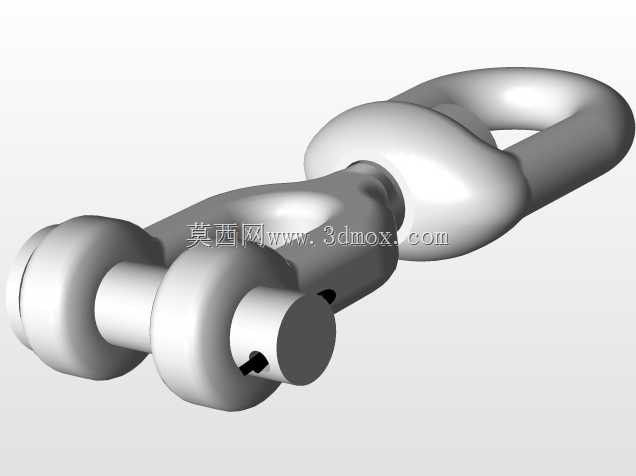

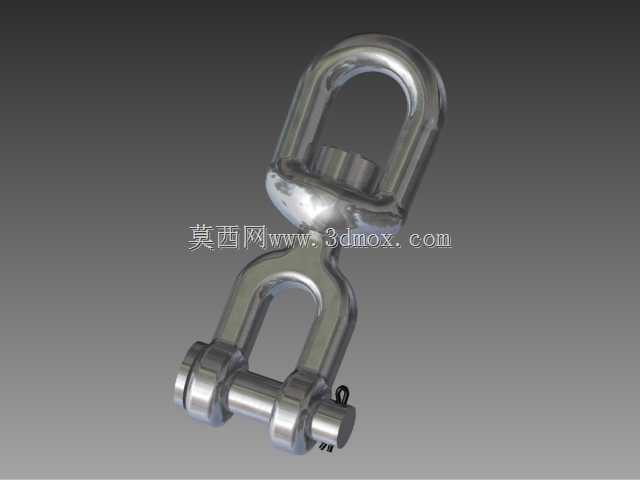

该索具回转连接结构主要应用于起重吊装、船舶系泊、高空作业防护、索道牵引、货运捆绑等涉及绳索或钢丝承载的作业场景，作为不同承载部件之间的活动转接核心部件，解决多段索具连接时易出现的扭转打结、应力集中问题，避免承载过程中索具因扭转产生的疲劳损伤，大幅提升整套索具系统的作业安全性与使用寿命。在实际作业场景中，该部件上端的封闭吊环可直接连接起重吊钩、固定吊点或环形索具，下端的U型钳口可通过配套横销快速连接带端环的钢丝绳、链条、吊装带等承载部件，无需额外加工连接端，适配绝大多数常规规格的1/4英寸承载索具，安装拆卸流程便捷，可大幅缩短现场作业的准备时间。从功能特性来看，上下两个连接端之间采用回转铰接结构，可实现360度自由旋转，当承载索具受外力发生扭转时，转环可同步转动释放扭转应力，不会将扭力传递到两端的连接节点，避免索具出现拧股、断丝、卡扣松脱等风险，同时铰接位置采用大接触面的圆弧过渡设计，承载时应力分布均匀，不会出现局部应力过载的情况，额定承载范围内可承受反复的冲击载荷与交变载荷，适配动态吊装、频繁移位的作业需求。设计过程中，整体采用锻造合金钢的等强度设计思路，所有受力截面均经过载荷校核，上端吊环的圆弧半径匹配常规吊钩的接触曲率，避免点接触造成的部件磨损，下端U型钳口的开口尺寸适配对应规格索具的端环厚度，横销采用带防脱插销的锁紧结构，安装后不会因振动、晃动出现松脱，整体外形无尖锐棱角，所有棱边均做倒圆角处理，避免安装使用过程中划伤索具或作业人员。安装边界方面，该转环整体轴向长度适配狭小空间内的索具连接需求，上下连接端的回转间隙控制在合理范围，既保证转动灵活性，又不会出现过大旷量导致的承载晃动，安装时仅需保证两端连接部件与转环的连接销轴处于自由受力状态，无额外的偏载力矩即可达到额定承载能力，日常使用中仅需定期在回转铰接位置加注润滑脂，即可保证转动顺畅，维护成本极低，可长期在户外、高湿、高粉尘等恶劣作业环境下稳定工作。
