倾斜式散料输送螺旋给料设备结构

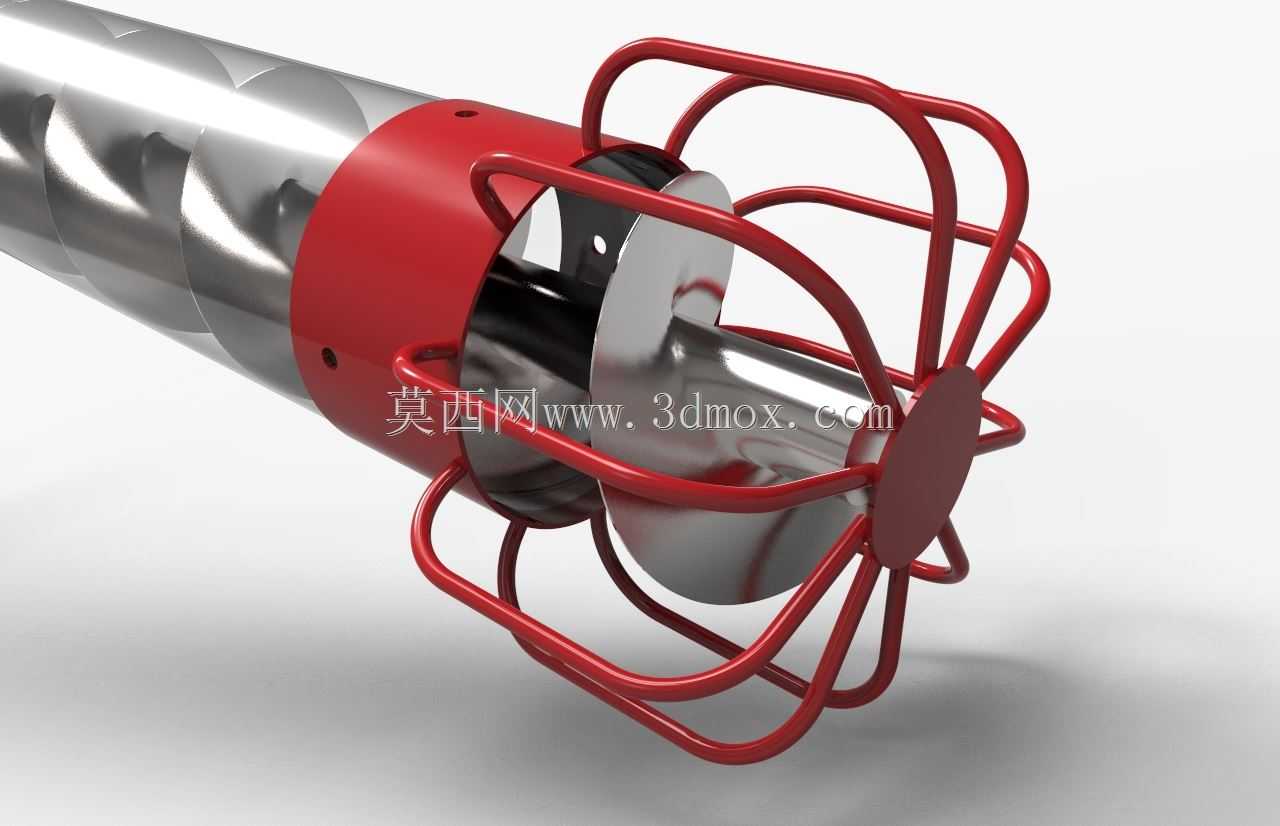

该螺旋输送设备主要面向粉体、颗粒状散装物料的短距离密闭输送场景，常见于粮食加工、建材生产、化工原料转运、饲料加工等生产环节，可在一定倾斜角度下完成物料从低位储料点位到高位加工设备进料口的连续给料作业，全程采用密闭管体结构，能有效避免输送过程中物料洒落、粉尘外溢的问题，适配易扬尘、易受潮的散状物料转运需求，相比开放式皮带输送，更适合对生产环境洁净度有要求、物料易受外界污染的作业场景。设备整体采用倾斜布置的结构形式，驱动端搭载减速驱动单元，通过联轴器直接连接管内的螺旋轴，动力传递路径短、传动损耗低，进料端设置锥形受料斗，可直接对接储料仓的出料口，承接下落的散料，避免物料在进料位置堆积卡滞；管体采用透明可视化设计，可直观观察内部物料的输送状态，方便操作人员实时判断物料填充率、是否存在堵料异常，无需频繁拆解设备排查故障；出料端设置防护栏结构，可避免大块异物进入后续加工设备，同时防止人员误触转动的螺旋部件引发安全风险，端部的密封结构可避免物料从端盖缝隙泄漏。设计过程中重点考量了螺旋叶片的螺距与轴径匹配关系，针对常见散料的安息角、堆积密度参数，选取了适中的螺距参数，既保证足够的物料输送效率，又避免大倾角输送时物料出现回滑问题；螺旋叶片与管体内壁预留了均匀的微小间隙，既防止叶片转动时刮蹭管壁产生异响与磨损，又能减少管壁残留的物料堆积，降低不同批次物料交叉污染的概率。安装时需根据现场进料与出料点位的高度差调整设备倾斜角度，设备底部的支撑座可通过地脚螺栓固定在地面或钢架平台上，驱动端需预留足够的检修空间，方便后期对减速单元、轴承部件进行维护保养，管体中段可根据输送长度增设辅助支撑，避免长距离输送时管体出现挠曲变形，影响螺旋轴的正常转动。
