多孔式柔性焊接作业工作台结构设计

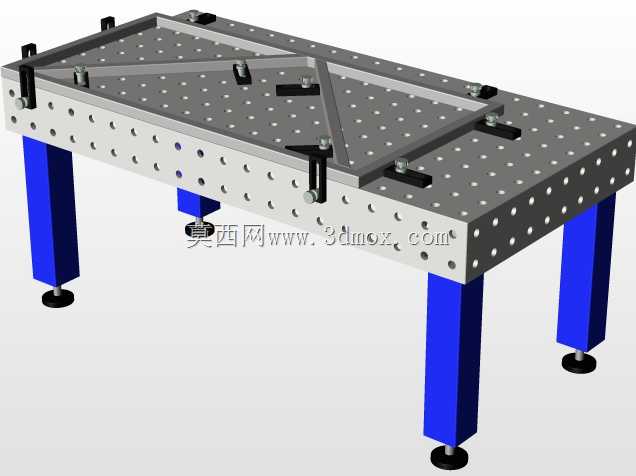

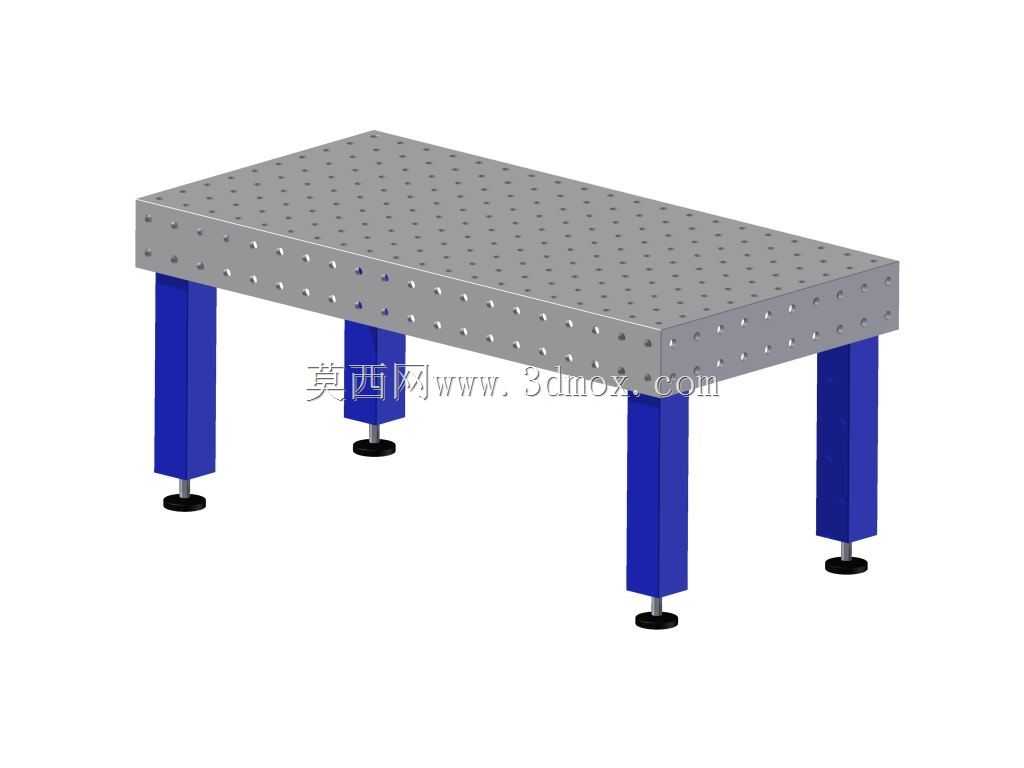

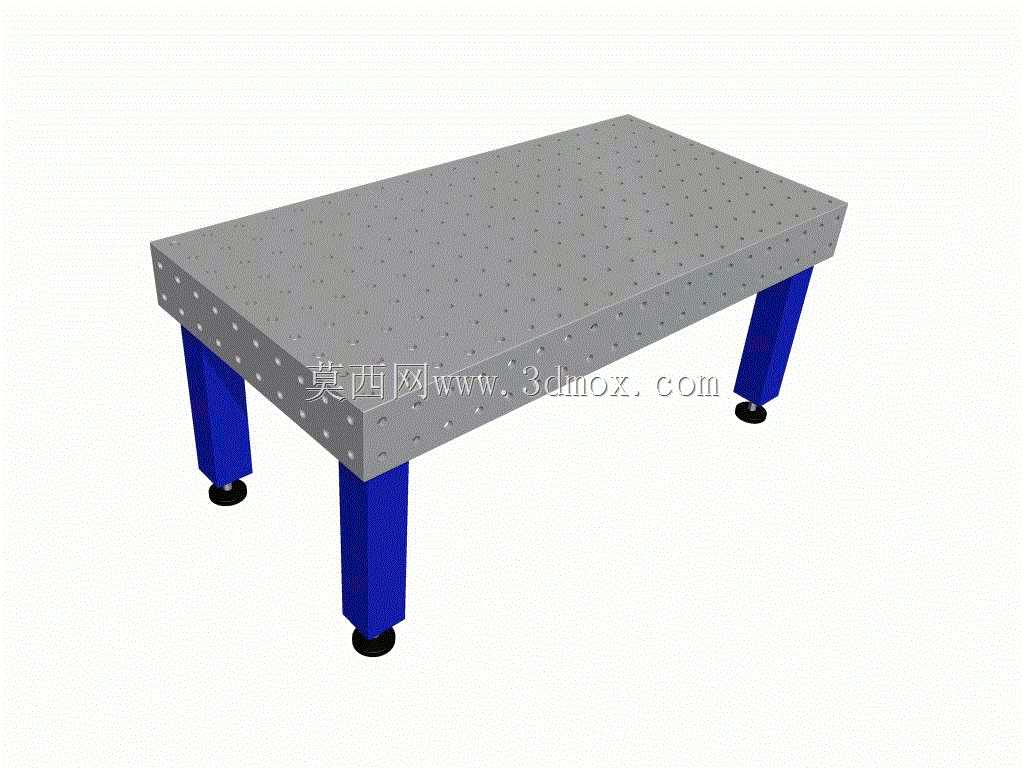

这款多孔式焊接作业工作台，是面向金属构件焊接加工场景打造的专用工装承载平台，广泛应用于五金制品加工、钢结构小件焊接、设备维修工位、小型金属件组装等生产场景，能够为焊接作业提供稳定、高精度的基准承载面，解决传统焊接作业中工件定位难、台面易焊损、作业高度不适配的常见痛点。在实际焊接作业过程中，该工作台可作为各类焊接工装夹具的安装基准，配合快速夹钳、定位角铁、压紧装置等配件，能够快速完成不同形状、不同尺寸金属工件的装夹固定，避免焊接过程中工件移位导致的焊接变形、尺寸偏差问题，大幅提升焊接作业的精度与效率，同时减少工件反复找正的辅助作业时间。从功能特性来看，工作台台面采用带密集阵列孔的加厚钢板结构，所有孔位统一为28毫米孔径，孔位按照标准间距均匀排布，既可以通过孔位快速穿装定位销、压紧螺栓实现工件的快速固定，也能够适配各类标准化柔性焊接工装配件，无需在台面上额外钻孔攻丝即可完成不同工件的装夹需求，适配多品种小批量的焊接生产需求；台面经过耐磨抗焊渣处理，能够抵御焊接过程中飞溅的高温焊渣灼伤，减少台面的损耗变形，长期使用后仍能保持较高的平面度，保障焊接基准的精度。支撑结构采用四根独立的可调式支腿，支腿底部配置可调脚垫，能够根据车间地面的平整度调整各支腿高度，确保工作台整体处于水平状态，避免因地面不平导致的台面倾斜、工件装夹偏差问题；支腿采用高强度型材制作，具备足够的承重能力，能够承载数百公斤的焊接工件而不发生形变，满足常规中小型金属构件的焊接承重需求。在设计思路上，这款工作台摒弃了传统固定式焊接台功能单一、适配性差的缺陷，以模块化、柔性化为核心设计方向，标准化的孔系设计让工作台无需改造即可适配不同的装夹需求，既可以作为独立焊接工位使用，也可以多台拼接组成更长的作业台面，适配更长尺寸构件的焊接作业；整体结构采用分体式装配设计，台面与支腿通过螺栓连接，运输与安装过程中可以拆分搬运，适配车间内不同位置的工位布置需求，安装时仅需将支腿与台面连接固定、调整脚垫水平即可投入使用，无需复杂的安装调试流程。从安装边界来看，工作台整体外形方正，占用空间规整，支腿的安装位置位于台面四角内侧，不会额外占用台面周边的作业空间，工作台周边预留足够的操作空间，作业人员可以在台面四周开展焊接操作，不会被支腿阻挡作业位置；台面高度符合人工站立作业的人机工程学要求，作业人员无需弯腰或抬臂即可完成台面上的焊接操作，长时间作业也不易产生疲劳，能够有效提升焊接作业的舒适度与操作安全性。
