可折叠式20英尺标准货运集装箱结构设计

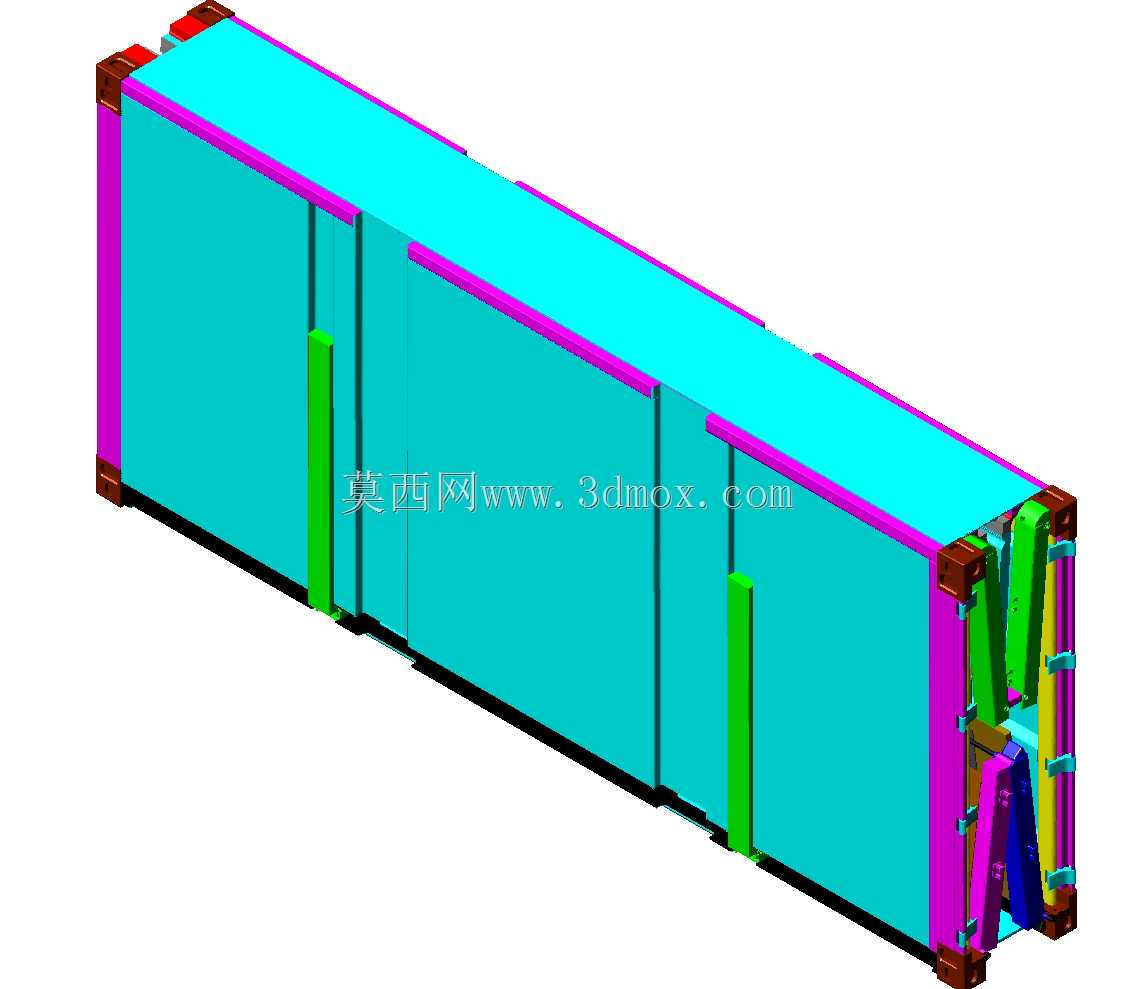

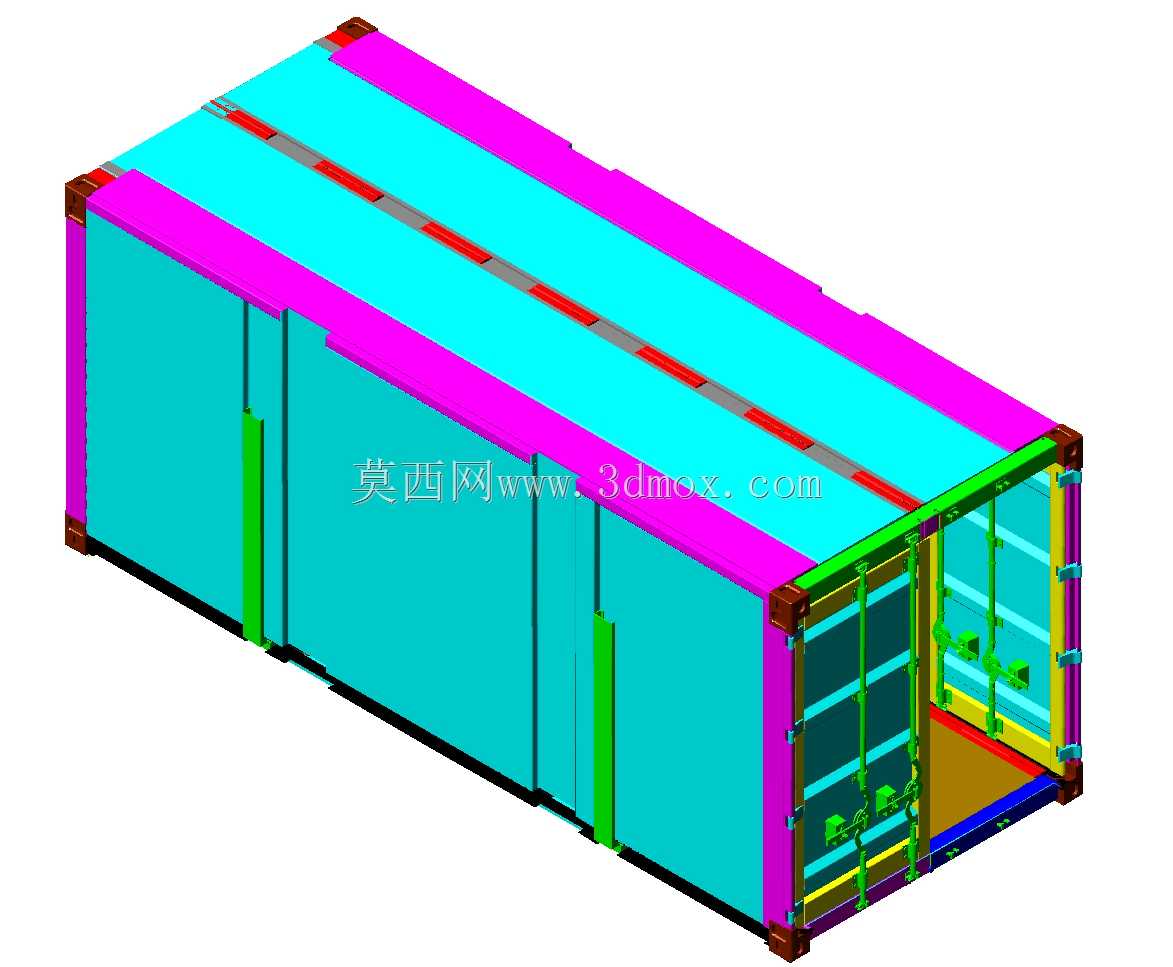

这款可折叠式20英尺集装箱，主要面向干线物流运输、港口堆存、临时仓储、工地临时物资存放等多类应用场景，相较于传统固定式集装箱，能够在空箱返程、闲置堆存时大幅压缩占用空间，有效降低空箱调运成本与堆场仓储压力，适配多式联运过程中不同运输载体的空间利用需求。从实际用途来看，该产品既可以满足常规20英尺标准集装箱的通用货运装载需求，能够承载普通散货、包装件、标准托盘货等常规运输物资，也可通过折叠变形的特性，在空箱状态下实现多组套叠堆放，单批次空箱转运的装载量可达到传统固定集装箱的数倍，尤其适合单向货流占比高、空箱返程成本居高不下的物流线路使用。在功能特性上，该集装箱保留了标准集装箱的角件结构，能够完全适配现有港口吊装设备、运输车辆的固定接口，无需额外改造配套工装即可投入使用；折叠机构采用侧墙分段铰接的设计思路，折叠操作过程无需大型设备辅助，仅需少量作业人员配合简单工具即可完成展开与折叠的状态切换，折叠后整体结构规整，不会出现零散部件脱落的问题，堆叠时的受力传递路径与固定集装箱保持一致，堆码安全性能符合常规货运堆存的载荷要求。设计过程中，整体结构以标准20英尺集装箱的外廓尺寸为基准，保证满载状态下的外部安装边界与通用集装箱完全一致，能够顺利适配现有集装箱船的箱格结构、货运卡车的装载平台、铁路货运平车的固定点位，不会出现尺寸超差无法适配现有物流体系的问题；侧墙的分段折叠结构做了等强度优化，在保证折叠后整体厚度尽可能压缩的前提下，对铰接位置、侧墙受力筋板做了加强处理，避免满载装载时侧墙出现鼓胀变形，端部的门框结构保留了标准集装箱的门封与锁止结构，能够兼容现有集装箱的密封胶条、门锁配件，后期维护更换无需定制特殊配件。整体结构的受力设计充分考虑了满载堆码、吊装转运、运输颠簸等多工况下的载荷分布，角柱位置的受力传递路径连续顺畅，折叠铰接点在满载状态下不承担主要堆码载荷，仅在折叠操作时承担活动连接作用，大幅提升了铰接部件的使用寿命，降低日常使用过程中的维护频次。
