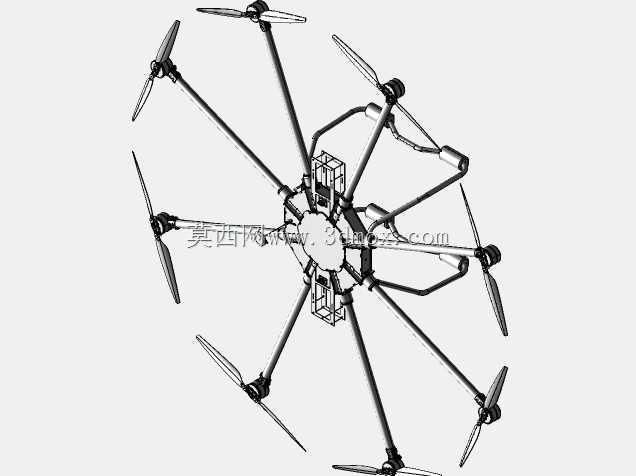

八轴农用植保无人机机架结构设计

　　做农用多旋翼机架设计的这些年，见过不少农户在大田作业时吐槽机架不稳、喷幅覆盖不均、载荷冗余不足的问题，这款八轴布局的农用机架，就是针对大田植保、播撒作业的实际痛点做的结构优化。先从作业场景说，国内平原地区的小麦、水稻连片大田，还有丘陵地带的高秆作物种植区，常规六轴机型在满载药箱或者播撒仓的时候，遇到田间侧风很容易出现姿态偏移，不仅漏喷重喷率高，极端情况下甚至会出现射桨、机架变形的坠机风险，八轴的动力冗余布局，就是为了在单轴动力出现异常的时候，剩余动力依然能支撑设备平稳迫降，减少作业损失。

　　这款机架的轴距设定为2313mm，也就是91英寸，这个尺寸不是凭空定的：常规植保作业的有效喷幅要匹配轴距，这个轴距下搭配离心喷头或者压力喷头组，单架次作业的有效喷幅能做到5.5米到6米，配合10L到16L的作业载荷，单架次作业效率能覆盖18到22亩大田，比同级别六轴机型的作业覆盖效率高15%左右。安装边界上，中心板的安装位预留了飞控、GPS模块、电调、电池仓、药箱/播撒仓的通用安装孔位，孔位间距兼容市面上主流的植保飞控、水泵、播撒器的安装尺寸，不用额外打孔改件就能完成整机组装，机臂采用快拆式的折叠锁紧结构，转场的时候不用拆卸动力线，扳开锁扣就能把机臂折叠到中心位置，折叠后的整机尺寸能控制在800mm见方，普通的农用三轮车后备箱就能放下，适合跨地块转场作业。

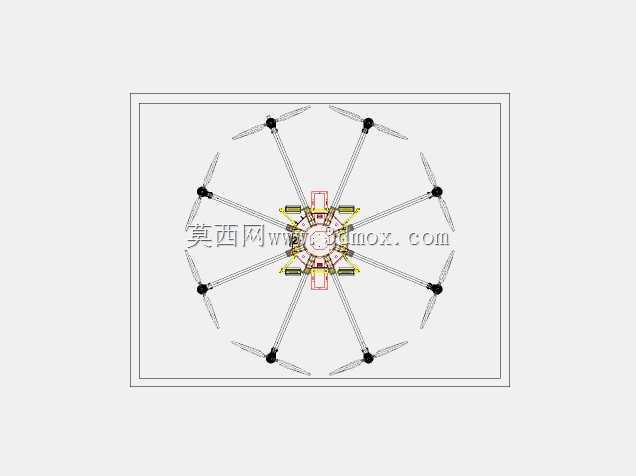

　　设计思路上，没有盲目追求轻量化，而是把结构强度放在第一位：机臂采用高模量碳纤维管材，壁厚比航拍类无人机的机臂厚0.8mm，能承受满载作业时的机动过载，还有田间起降时的地面冲击；中心板采用上下双层夹装结构，把电调、供电分线板夹在两层板中间，既能隔绝田间作业时的农药雾气、粉尘对电子元件的腐蚀，也能提升中心部位的结构刚性，避免大机动时机臂安装位出现形变。八个机臂的安装角度做了等分布局，每个机臂的动力轴线和中心垂直面的夹角做了3度的外倾设计，不是完全垂直向下，这个小角度的外倾能提升整机的姿态稳定性，遇到田间3到4级的侧风时，姿态修正的响应速度更快，不会出现飘移过大的问题。

　　实际用途上，这款机架除了搭载常规的植保喷洒系统，也能通过更换中心挂载件，搭载播撒系统做水稻直播、肥料播撒、草原草籽播撒的作业，机臂末端的电机安装座兼容28到35英寸的植保专用螺旋桨，动力搭配上可以根据作业载荷选40A到80A的电调，适配不同海拔地区的作业需求——高海拔地区空气密度低，就搭配更大尺寸的螺旋桨和更高KV的电机，保证动力输出不打折扣。起落架的高度做了320mm的净空设计，这个高度是为了搭载16L药箱的时候，药箱底部离地面有足够的安全距离，在田间不平整的土块上起降的时候，不会刮蹭药箱或者播撒盘，同时起落架的支脚做了加宽的防滑脚垫，在湿润的田埂上起降也不容易侧翻。

　　结构细节上，机臂和中心板的连接位做了橡胶减震垫，能过滤掉电机高速转动时传递到中心板的震动，减少飞控陀螺仪的震动噪声，提升飞行姿态的稳定性，也能减少震动对药箱管路、接头的松动影响，避免作业时出现管路漏液的问题。供电线路的走线槽做了内嵌式设计，所有动力线、信号线都顺着机臂内部的走线槽布置，不会裸露在机臂外面，避免作业时被树枝、作物秸秆刮断线路，也能减少农药附着在线路上造成的线路腐蚀。整个机架的结构没有多余的装饰件，所有的连接部位都采用标准件锁紧，日常维护的时候，用常规的内六角扳手就能完成机臂、起落架的更换，不用特殊工具，适合农户在田间做快速维护，不用因为一个小零件损坏就返厂维修耽误农时。

　　从结构设计的角度看，这类农用机架和航拍类机架的核心区别，就是所有的设计取舍都围绕作业可靠性、维护便捷性、作业效率来做，不会为了追求外观的流线型或者极致的轻量化牺牲结构强度，毕竟农业作业的环境远比航拍场景复杂，田间的扬尘、农药腐蚀、起降场地不平整、侧风影响都是设计时必须优先考虑的因素，这款八轴机架的每一处尺寸、每一个安装位的设定，都是在大量田间作业数据的基础上调整出来的，不是单纯在三维软件里堆参数做出来的花架子。
