DIY框架式数控等离子切割设备结构设计

　　这款框架式数控等离子切割设备，主要面向小型金属加工场景、个人工坊以及小批量钣金下料作业使用，可完成碳钢板、不锈钢板、镀锌板等多种金属板材的异形轮廓切割，替代传统手工划线切割的作业模式，大幅降低异形件下料的尺寸误差，提升单件与小批量加工的生产效率。

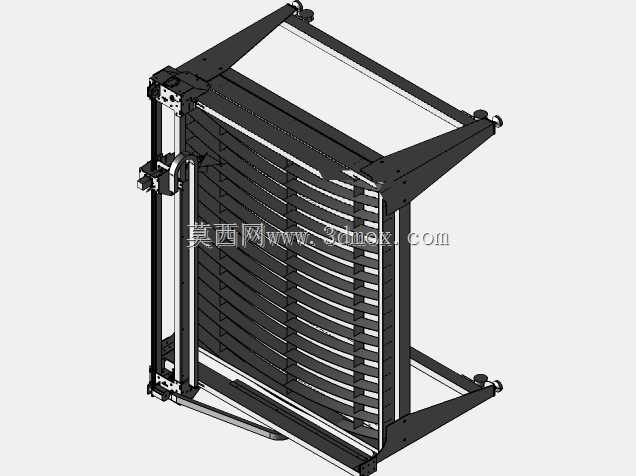

　　从结构设计逻辑来看，整机采用立式倾斜框架布局，相较于传统卧式龙门等离子切割机，大幅压缩了设备的地面占用面积，倾斜的工作台面能够让切割过程中产生的熔渣自然滑落，避免熔渣在台面上堆积影响后续板材放置精度，同时倾斜的作业面也更方便操作人员上下料、观察切割轨迹状态。框架主体采用标准铝型材与钢板拼接式结构，所有连接点位均设计有可调节的腰型孔，方便组装过程中调整导轨的平行度与垂直度，降低DIY组装过程中的加工精度要求，无需大型加工设备即可完成整机组装调试。

　　设备的运动轴采用十字滑台布局，X轴沿框架宽度方向布置，搭载等离子割枪的安装座，Y轴沿框架高度方向布置，传动部分采用同步带加直线导轨的组合，兼顾运动速度与定位精度，能够满足薄板高速切割的运动需求，割枪安装座预留了手动调高机构，可根据不同厚度板材的切割工艺要求，调整割嘴与板材表面的距离，保证切割切口的垂直度与表面质量。工作台部分采用栅格状支撑结构，栅格条采用耐磨钢材制作，单根栅格条磨损后可单独更换，降低后期维护成本，栅格之间预留足够的落渣间隙，切割产生的高温熔渣可直接穿过栅格间隙落入下方的集渣区域，避免熔渣堆积反溅损伤板材背面。

　　从安装边界来看，整机宽度控制在1.5米范围内，高度控制在1.8米范围内，倾斜放置时的纵深尺寸不超过1.2米，普通小型工坊的靠墙位置即可完成安装，无需预留大面积的设备摆放空间，设备底部设计有可调脚杯，可根据地面平整度调整整机水平度，保证导轨运行平面的精度，框架顶部设计有吊装点位，方便设备移位时的整体吊装，也可根据使用需求加装脚轮实现短距离移动。

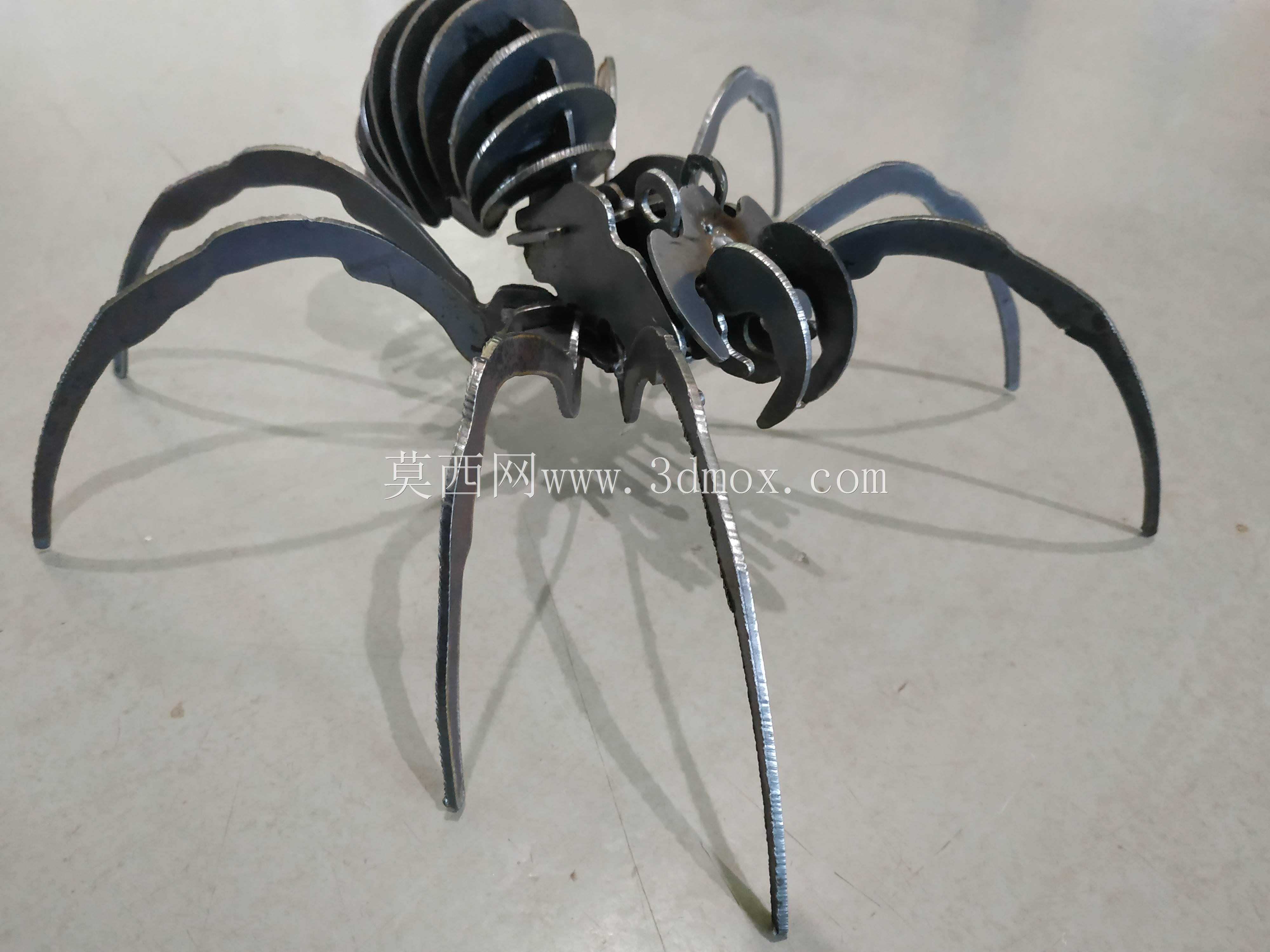

　　在实际应用场景中，这类DIY结构的数控等离子切割机，既可以满足小型五金加工店的日常钣金下料需求，加工设备外壳、五金构件的异形板材，也可用于个人DIY创作、教学实训场景，让使用者能够根据自身的加工需求调整设备的有效加工幅面，框架结构预留了扩展接口，后续可根据使用需求加装自动调高系统、水冷系统、排烟除尘接口，进一步提升设备的加工能力与作业环境友好度。设计过程中充分考虑了非工业场景下的组装便利性，所有零部件均采用市面上容易采购的标准件，无需定制特殊加工件，降低整机制造成本，同时结构上做了足够的刚性加强，避免高速运动过程中产生的振动影响切割精度，框架的斜撑结构采用三角形稳定布局，在减轻整体重量的同时保证整体结构的抗扭刚性，即使长时间运行也不会出现框架变形导致的精度漂移问题。
