铸造车间型砂多边形筛分处理设备

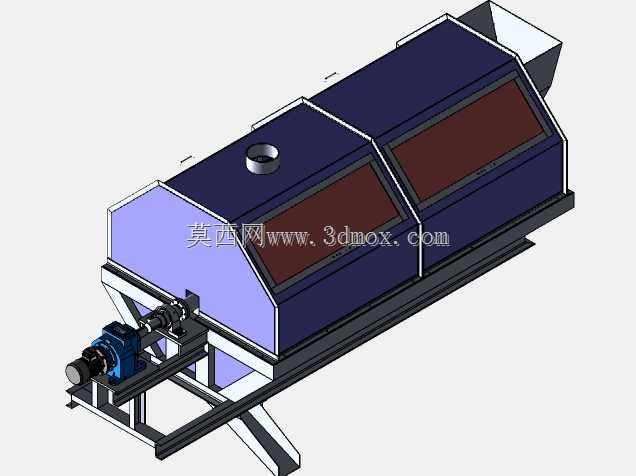

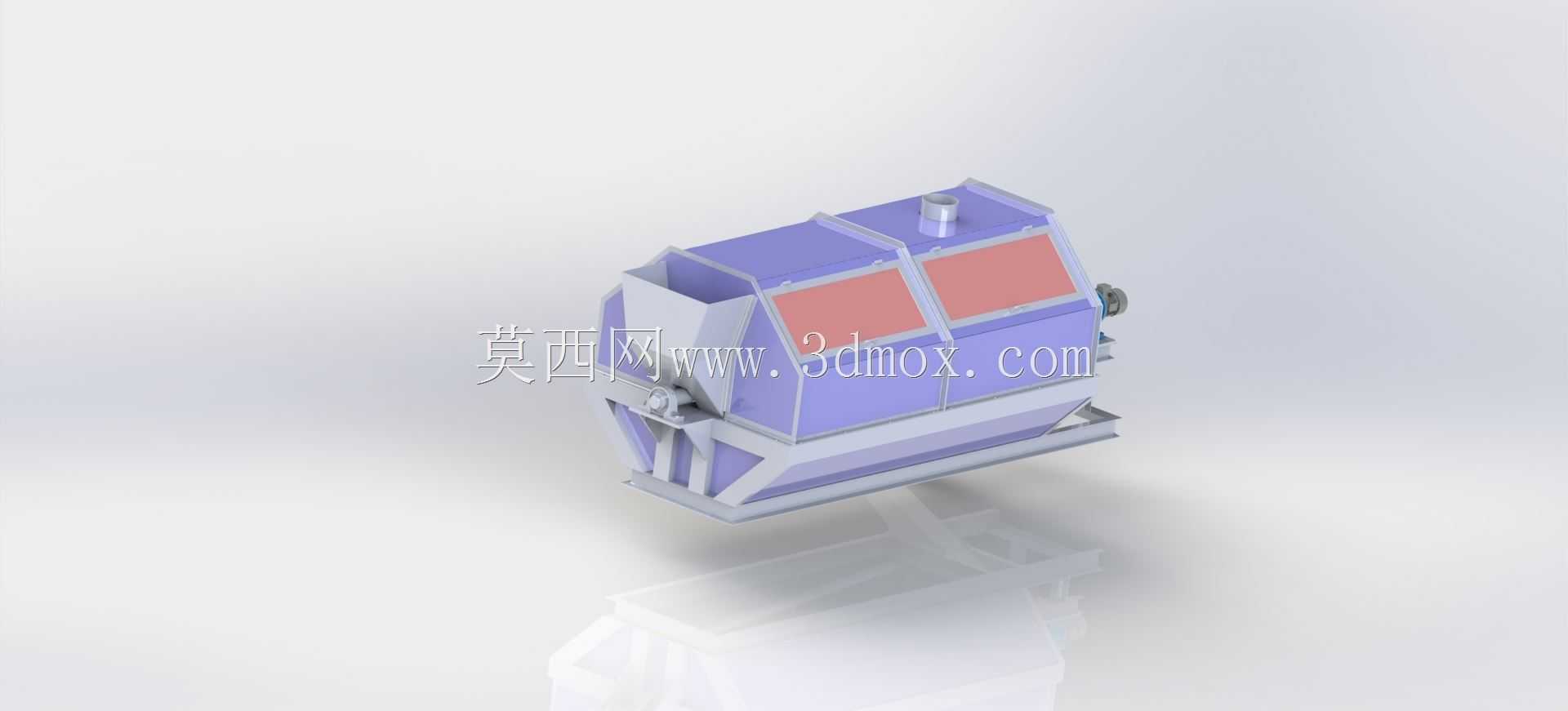

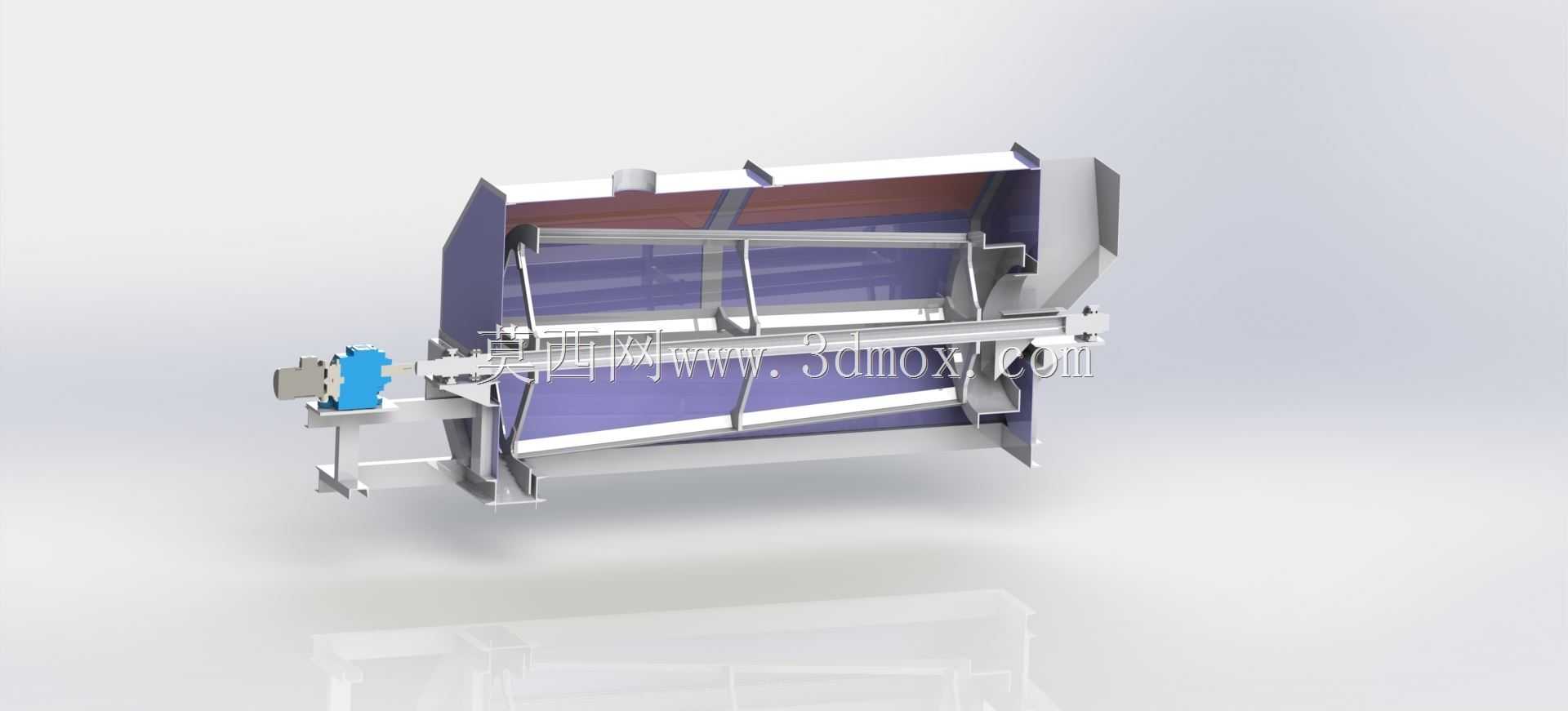

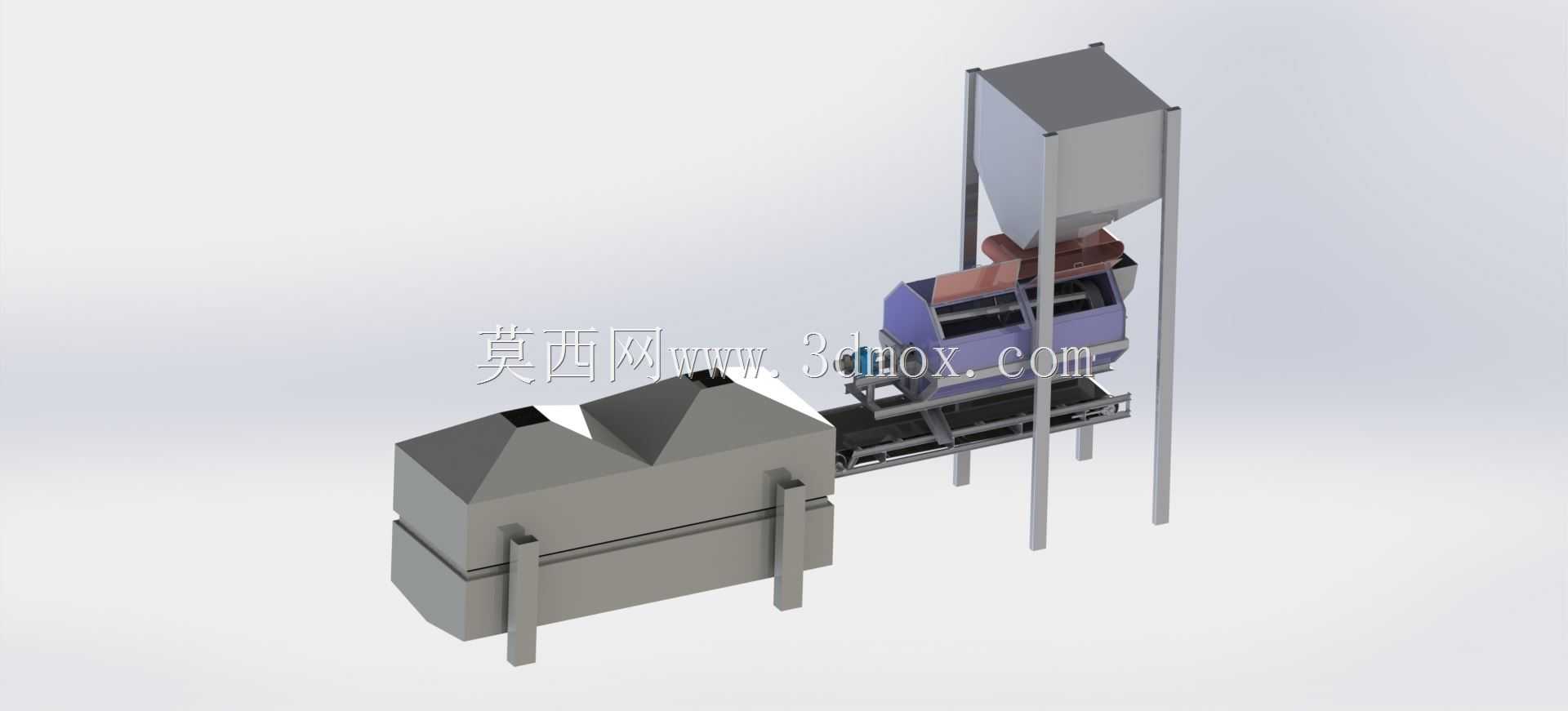

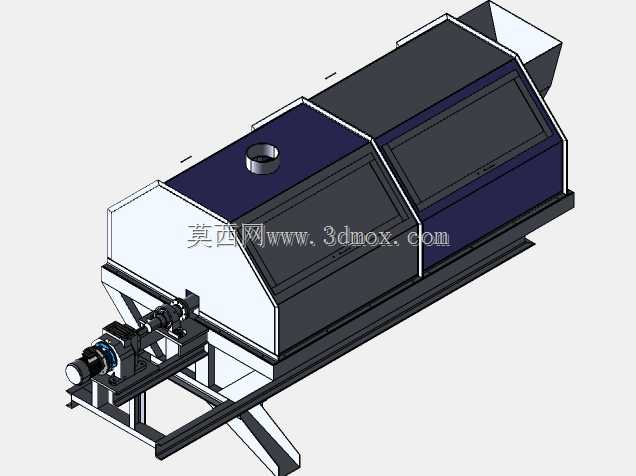

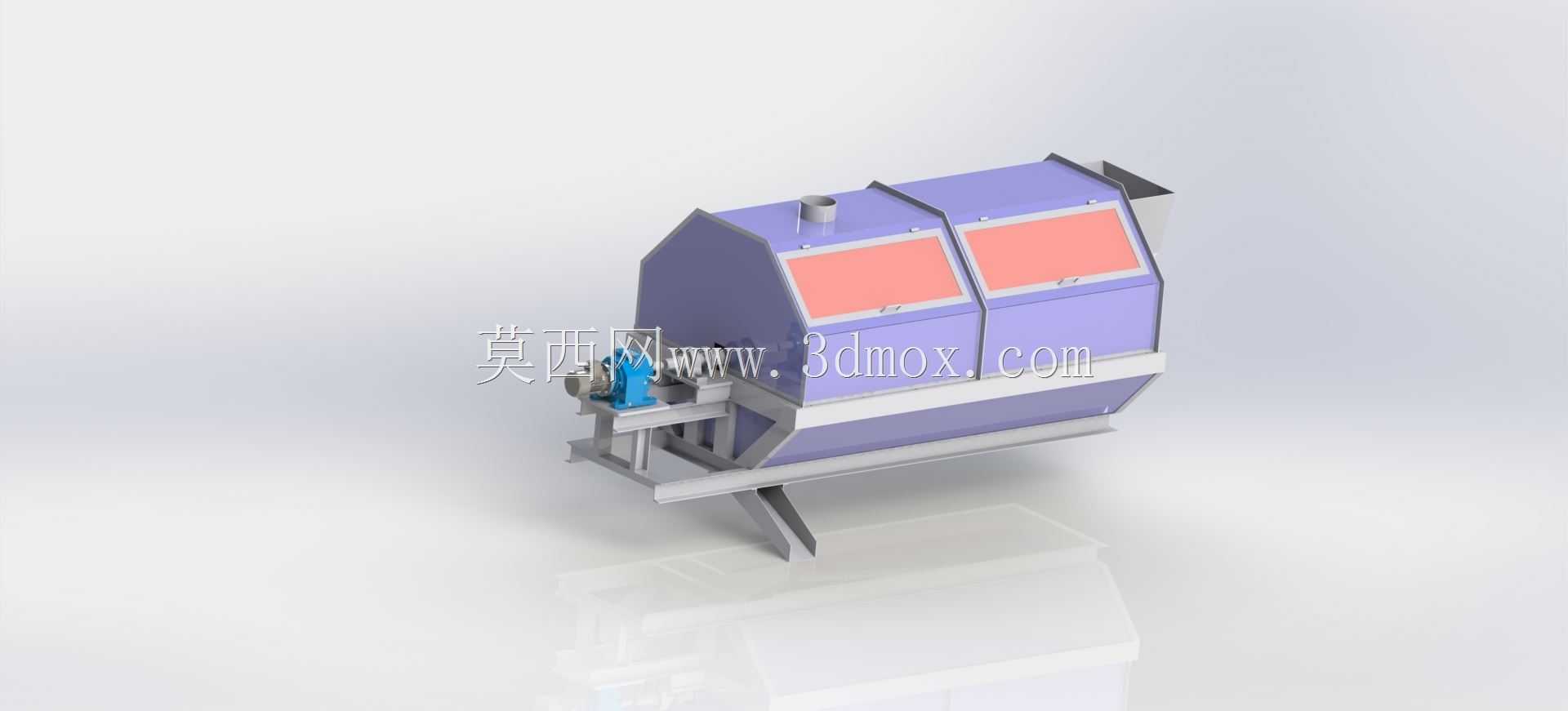

该多边形筛分设备主要应用于铸造生产车间的型砂处理工段，是砂处理循环系统中的核心分选设备，承担着混砂前旧砂破碎后粒度分级、杂质剔除的关键工序，也可用于新砂进场后的粒度均整作业，适配粘土砂、树脂砂等多种常用铸造砂料的筛分处理需求，能够有效分离砂料中的结块砂团、金属残屑、砂块硬渣等不符合造型要求的杂物，保障后续混砂工序的型砂粒度均匀性，提升砂型成型后的表面质量与强度稳定性，减少铸件因砂料杂质产生的砂眼、夹渣等铸造缺陷。设备整体采用卧式多边形滚筒结构设计，相比传统圆形回转筛，多边形的筒壁结构在运转过程中会带动砂料产生规律性的跌落翻转运动，让砂料在筛面形成更充分的松散分层，避免细砂料贴附筛网造成堵孔问题，同时多段式的筛网分区设计可以根据筛分粒度需求配置不同网孔规格的筛板，实现单台设备多级粒度分选，减少多级筛分设备的串联配置需求，压缩砂处理线的设备占地空间。设备进料端设置有导流式进料溜槽，能够将上游输送设备送入的砂料均匀导流至筛分腔初始段，避免进料偏载造成的设备运转偏磨问题；筛体下部设置有倾斜式集砂斗，筛分后的合格砂料可通过溜槽直接接入下游皮带输送机或斗式提升机，筛上的杂物则从设备尾端的排渣口统一排出，方便集中收集处理。设备的支撑结构采用型钢焊接机架，搭配可调式的支撑脚座，可根据现场安装地面的平整度调整设备水平度，适配不同高度的砂处理线布局需求；驱动端采用侧置式减速传动结构，传动部件设置有安全防护外罩，避免运转过程中人员误触造成安全隐患，同时侧置的安装方式也方便日常检修时的传动部件维护更换。设备的外形采用紧凑式布局设计，整体宽度适配常规车间内的设备通道预留尺寸，安装时仅需完成机架地脚固定、进出料口与上下游设备的密封连接即可投入使用，安装边界预留检修空间即可，无需额外搭建复杂的操作平台，能够适配新建砂处理线的设备配置，也可用于老旧砂处理线的筛分设备升级替换，在保障筛分效率的同时降低现场改造的施工难度与成本投入。
