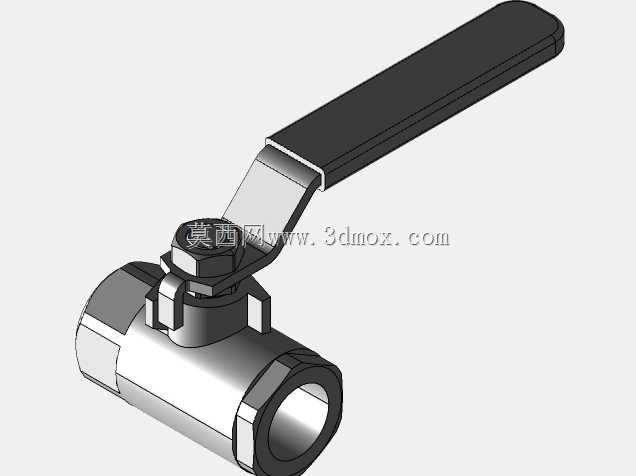

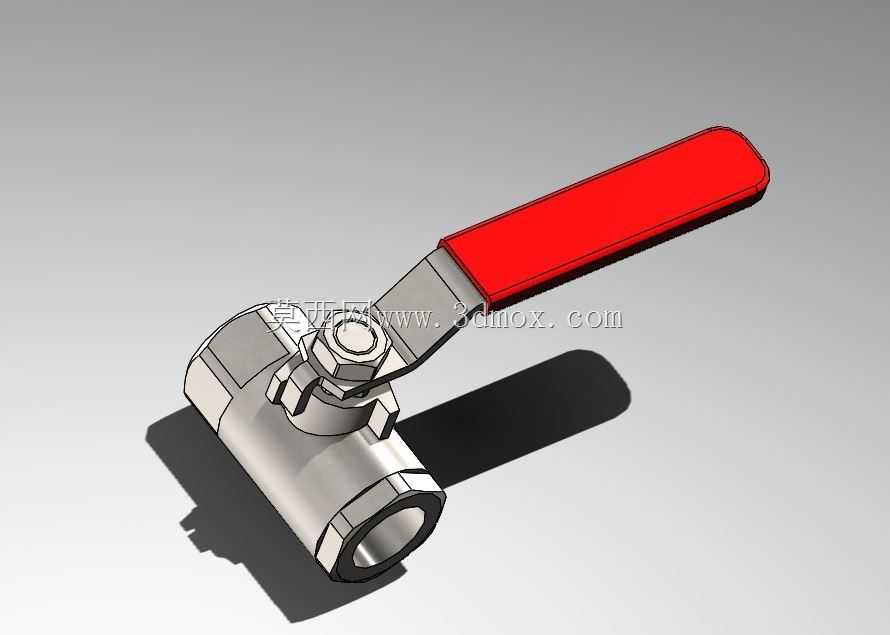

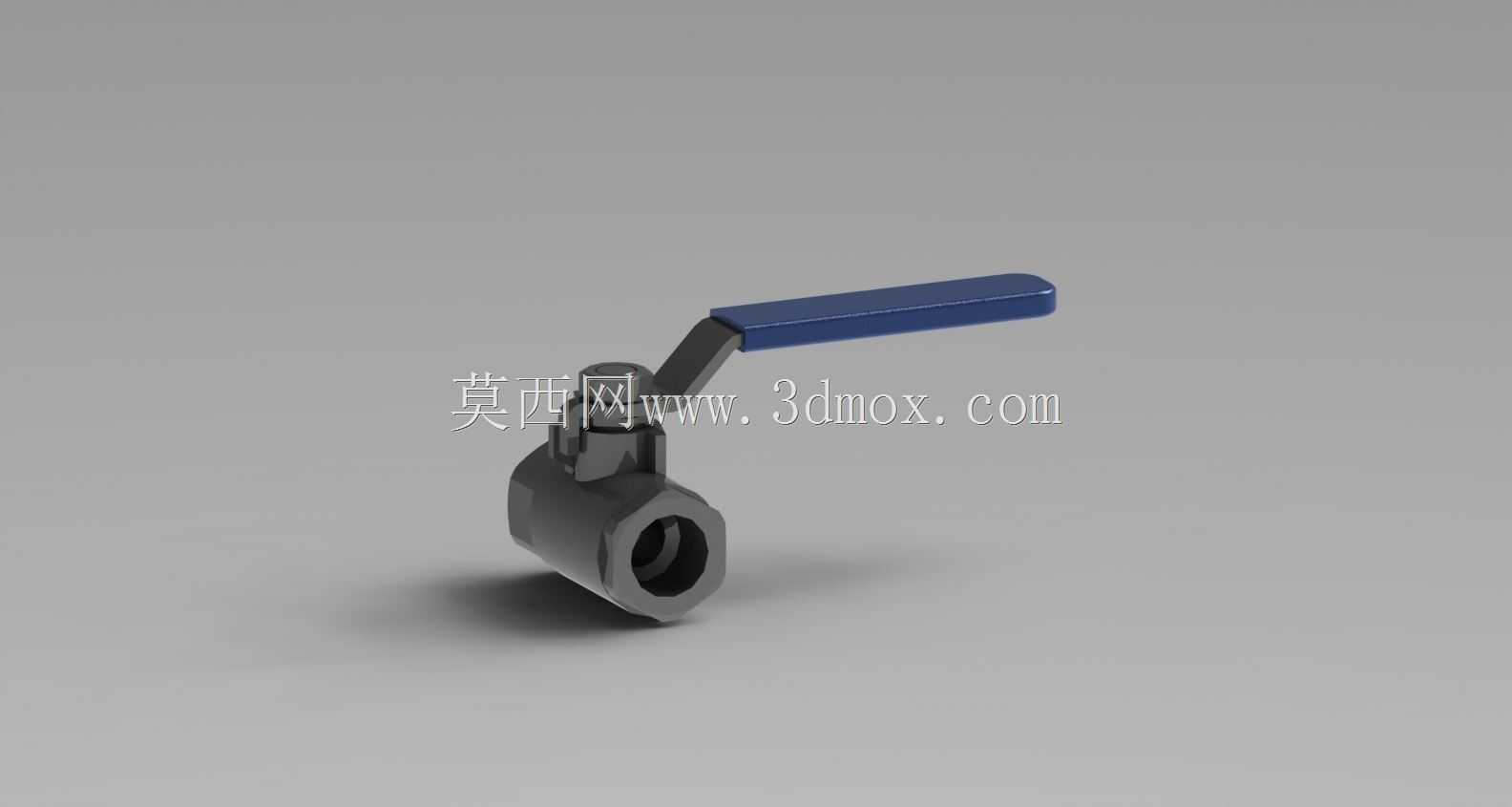

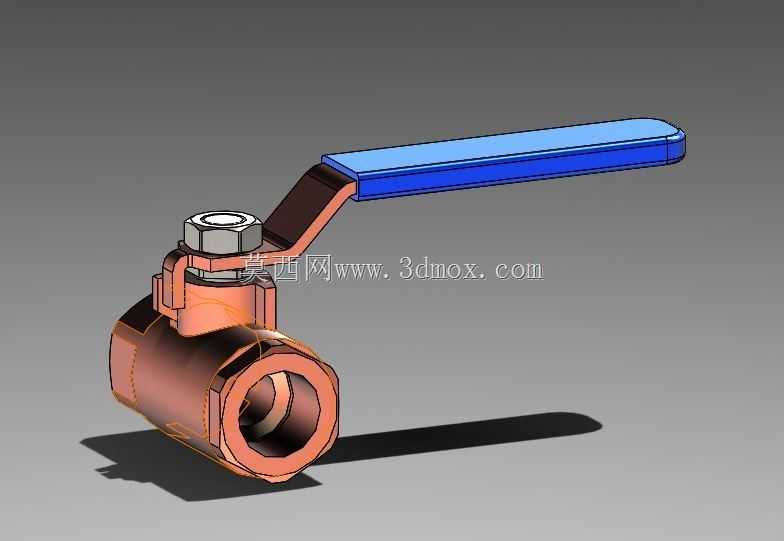

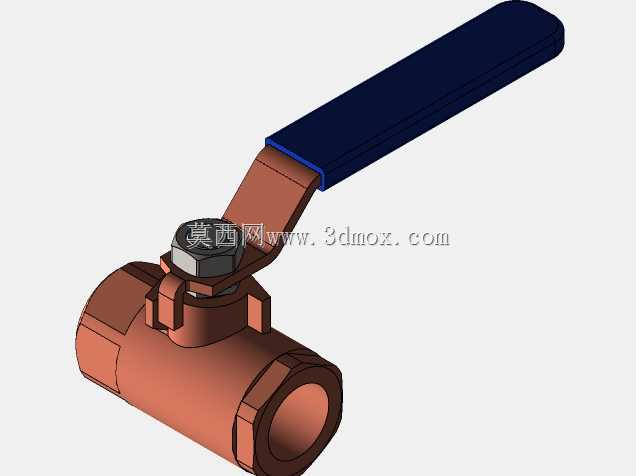

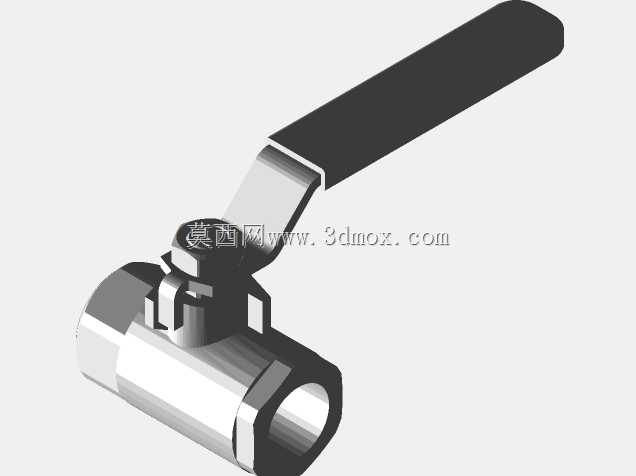

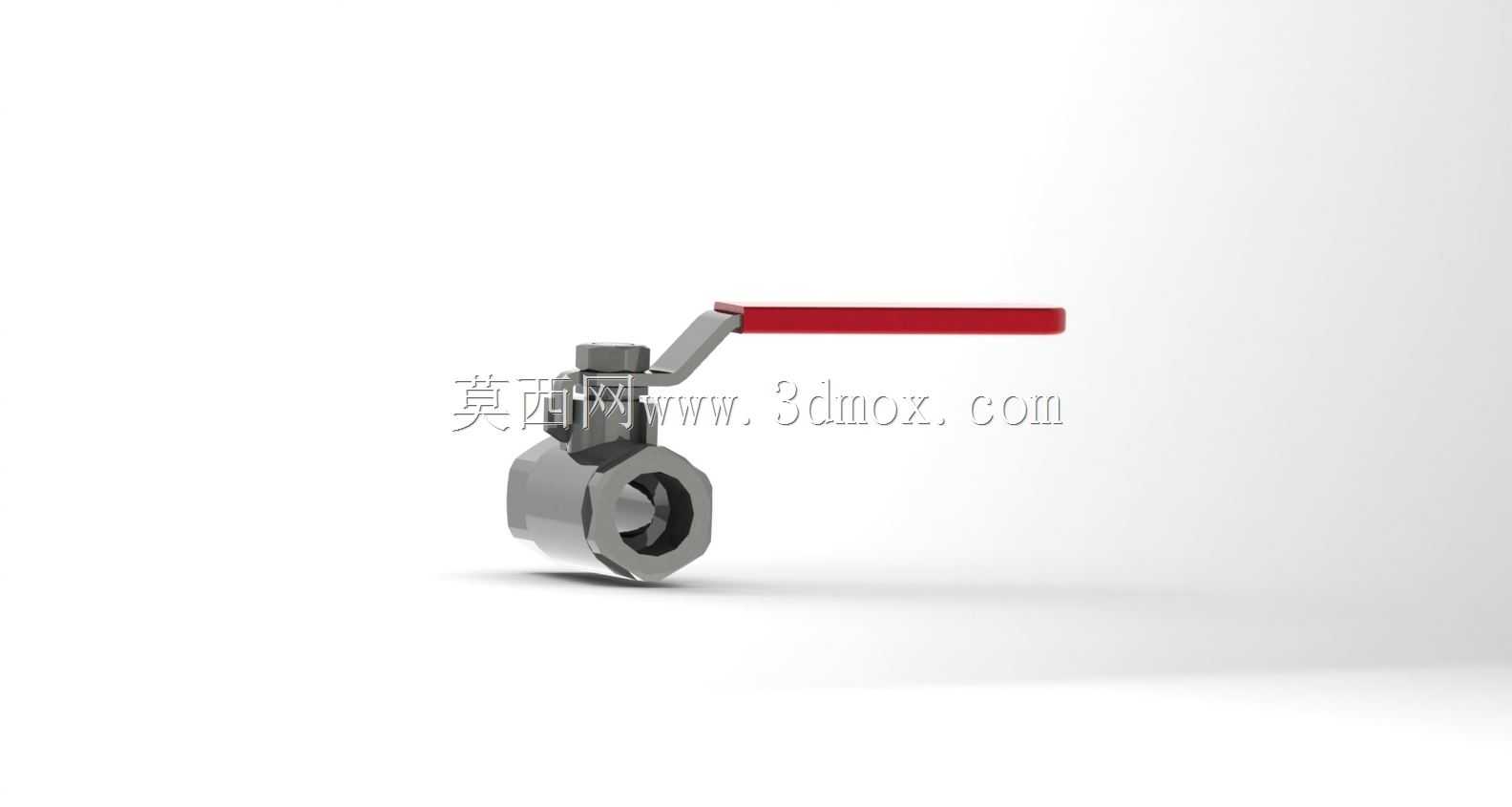

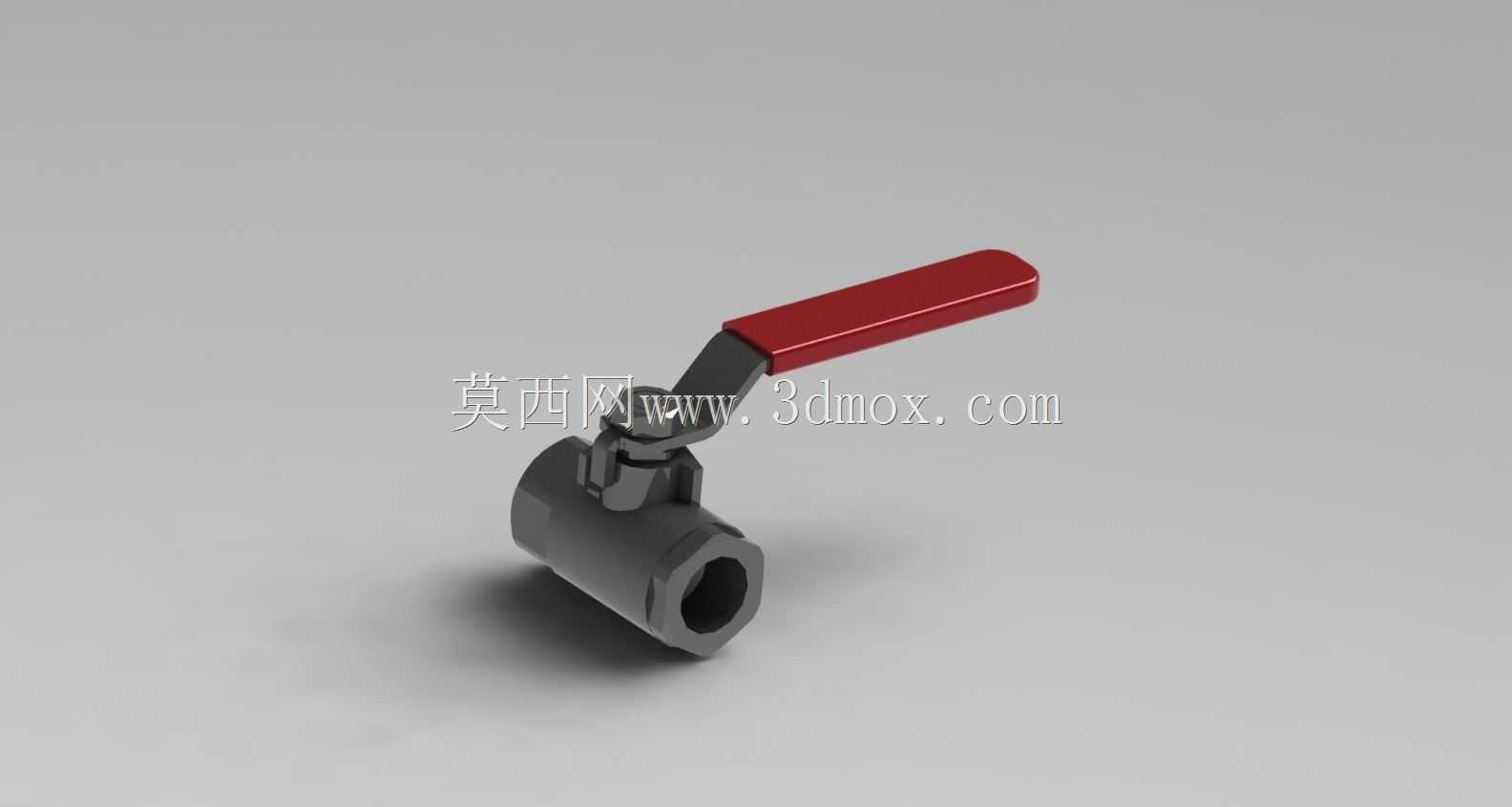

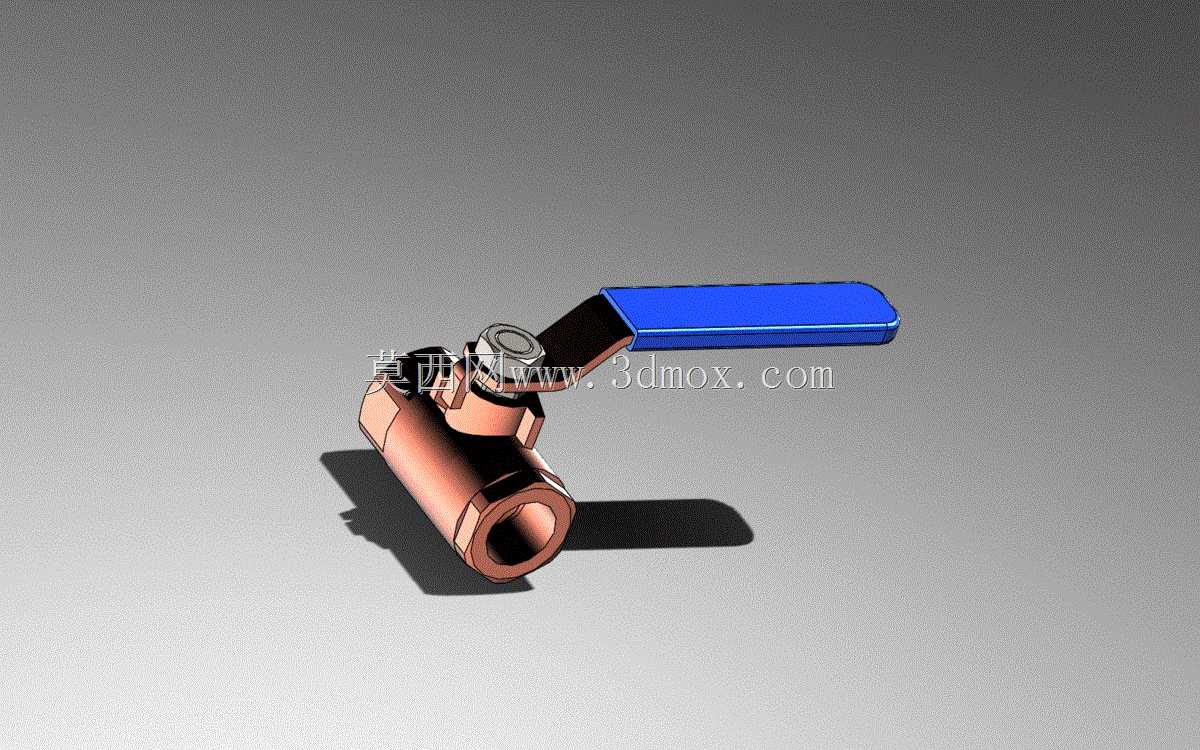

内螺纹连接手动直通式球阀结构设计

这款手动直通式球阀，是民用给排水、小型工业流体输送、暖通空调管路、小型化工助剂输送场景中应用极为广泛的通断控制类管路元件，核心作用是通过手柄的90度旋转动作，快速实现管路内流体的导通与截断，相比闸阀、截止阀等同类截断类阀门，它的开关行程更短，操作力矩更小，全开状态下流道通畅无明显节流，流体通过时的压力损失极低，同时密封性能可靠，在额定压力工况下可实现零泄漏截断，非常适合需要频繁开关、快速切断介质的管路节点使用。从功能特性来看，这款球阀采用一体式直通式流道设计，内部球体为高精度加工的通孔球体，通孔直径与连接管路的通径保持一致，属于全通径结构，流体通过时不会产生明显的缩流效应，既可以降低管路输送的压损，也能避免介质中的杂质在阀腔内部沉积卡滞，适配清水、压缩空气、低压蒸汽、弱腐蚀性流体等多种常见介质的输送控制。驱动部分采用加长式扁平红色手柄，手柄表面做了防滑贴合设计，操作时握持受力均匀，仅需施加很小的力矩即可完成开关动作，手柄与阀杆采用扁方防转连接结构，避免长期操作后出现手柄打滑空转的问题，阀杆部位设置了多级密封结构，可有效防止介质从阀杆配合间隙向外渗漏，同时阀杆采用防飞出设计，即便在管路带压状态下操作，也不会出现阀杆被介质压力顶出的安全隐患。在设计思路上，这款球阀优先考虑了民用与小型工业场景的安装便利性与维护成本，阀体采用两段式内螺纹连接结构，两端的内螺纹接口符合通用管路连接标准，可直接与同规格的外螺纹管材、接头进行旋接安装，不需要额外配置焊接法兰或者专用连接工装，安装时仅需普通管钳即可完成固定，安装边界紧凑，整体结构沿管路轴向的尺寸较短，径向占用空间小，即便在管路排布密集、安装空间局促的场景下也能顺利布置。外形尺寸方面，这款球阀的整体结构比例经过优化，手柄在全开状态下与管路轴向平行，不会额外占用过多的横向空间，全关状态下手柄与管路轴向垂直，操作人员可直接通过手柄的朝向快速判断阀门的开关状态，不需要额外加装状态指示标识。阀体与侧盖的连接采用精密螺纹配合加密封垫的结构，长期使用后如果出现密封件磨损，仅需拆开侧盖即可快速更换内部的密封圈与球体，不需要将整个阀门从管路上完全切割拆除，大幅降低了后期的维护成本与停机时间。密封副采用软质密封材料贴合金属球体的结构，密封面的接触应力均匀，即便在低压工况下也能保证可靠的密封效果，同时球体表面做了高光洁度处理，开关过程中对密封件的磨损极小，可保证长期循环操作后的密封可靠性。
