气动三通内螺纹驱动球阀结构设计

这款气动三通驱动球阀主要面向中小口径流体管路的换向、分流与合流工况，在民用给排水、中小型化工流体输送、暖通空调水循环、小型气动液压控制系统、食品加工流体管路等场景中有着广泛应用，能够替代传统多阀组组合的管路布局，大幅缩减管路安装空间，降低管路泄漏风险，同时依托气动执行机构的快速响应特性，可实现管路通路的快速切换，适配需要频繁换向的自动化流体控制场景。

从实际用途来看，该球阀可实现三种通路状态的切换：既可以让单路输入流体分流至两个输出支路，也可以将两路输入流体合流至单路输出，还可以实现单路输入向任意单路输出的换向，完全覆盖中小通径管路的多通路控制需求，相比两通球阀的组合控制方案，该结构的控制逻辑更简单，执行动作更统一，后期维护点位更少。

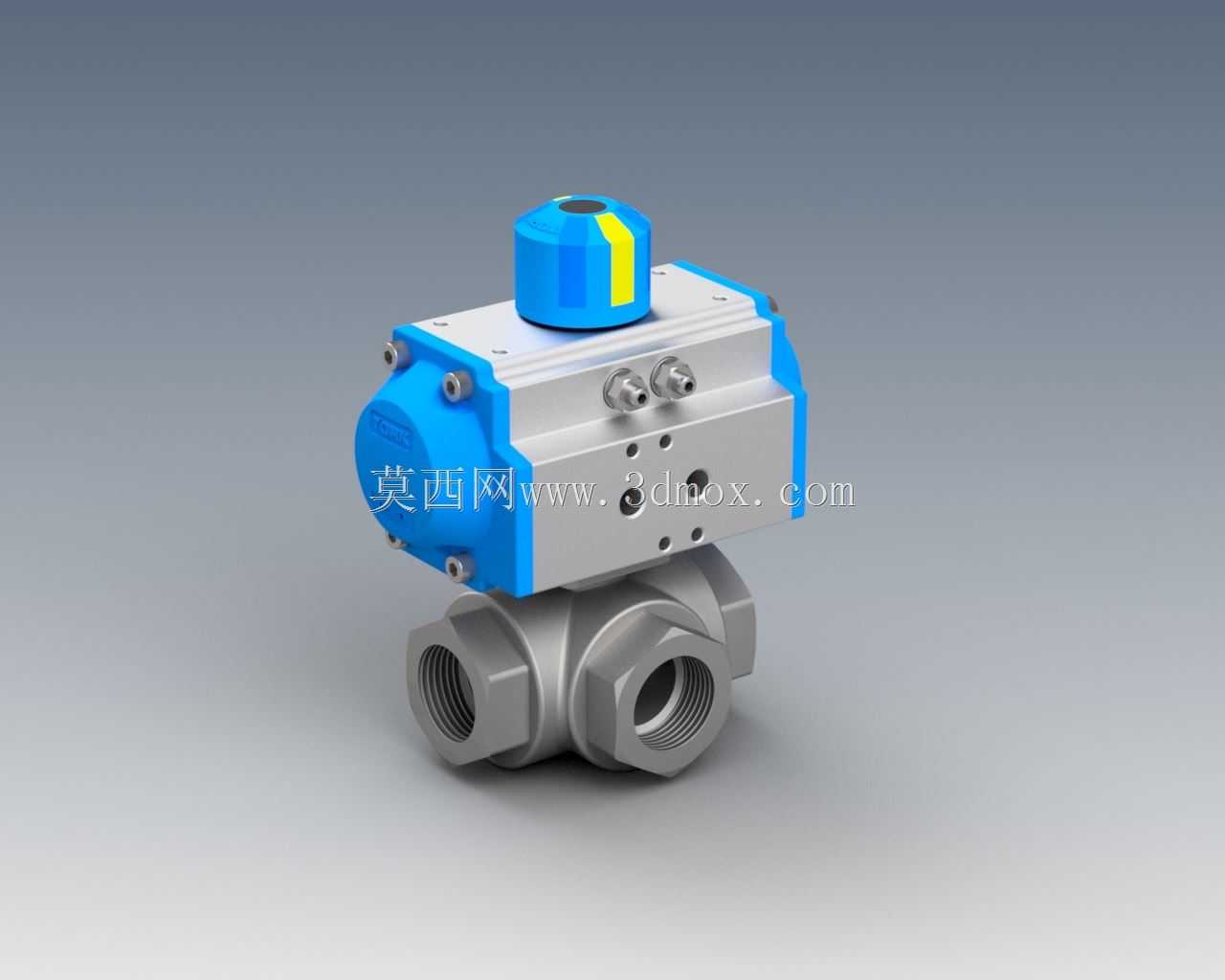

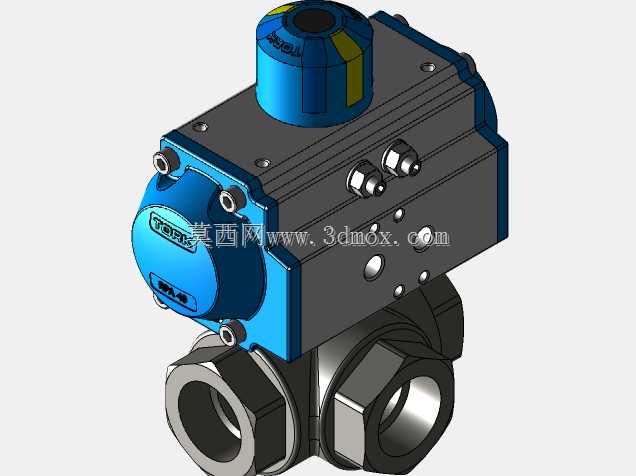

产品功能特性上，上部的气动执行器采用双活塞齿轮齿条传动结构，输出扭矩稳定，动作响应速度快，执行器顶部设置带状态标识的指示帽，可直观反馈当前阀芯的通路位置，方便现场巡检人员快速判断阀门工作状态；执行器与阀体之间采用标准支架连接，密封件适配常规水、油气、弱腐蚀性流体的密封需求，下部阀体采用三通内螺纹结构，接口为标准管螺纹，可直接与同规格的镀锌钢管、不锈钢管进行螺纹连接，无需额外焊接法兰，安装便捷。

从设计思路来看，整体采用模块化拆分设计，将气动执行单元、连接支架、阀体阀芯三个模块独立设计，各模块之间通过标准紧固件连接，既方便生产过程中的零件加工与装配，也便于后期使用过程中的易损件更换，无需整体拆解管路即可完成密封件、执行器的维护更换；阀体流道采用等径圆弧过渡设计，尽可能降低流体通过阀门时的压损，减少流道内的流体滞留死角，适配对流体残留有要求的输送场景；阀芯采用L型通孔结构，配合阀杆的90度旋转即可完成通路切换，结构简单可靠，密封副采用软质密封材料，密封性能优异，可实现零泄漏截断。

外形尺寸与安装边界方面，该款1英寸规格的球阀整体高度控制在紧凑范围内，阀体三个接口呈水平与垂直分布，相邻接口的中心距适配常规管路安装间距，执行器的横向尺寸小于阀体最大外接圆尺寸，安装时无需为执行器预留额外的侧向操作空间，仅需在执行器上部预留气源接口的接线空间即可；阀体底部无突出结构，可直接贴近安装面固定，三个内螺纹接口的端面加工有密封倒角，安装时配合生料带或密封胶即可实现可靠的管路密封，适配水平安装、垂直安装等多种管路布局方式，安装时仅需保证阀杆旋转不受周边构件干涉即可正常投入使用。
