双筒并联旋风分离器工业除尘装置

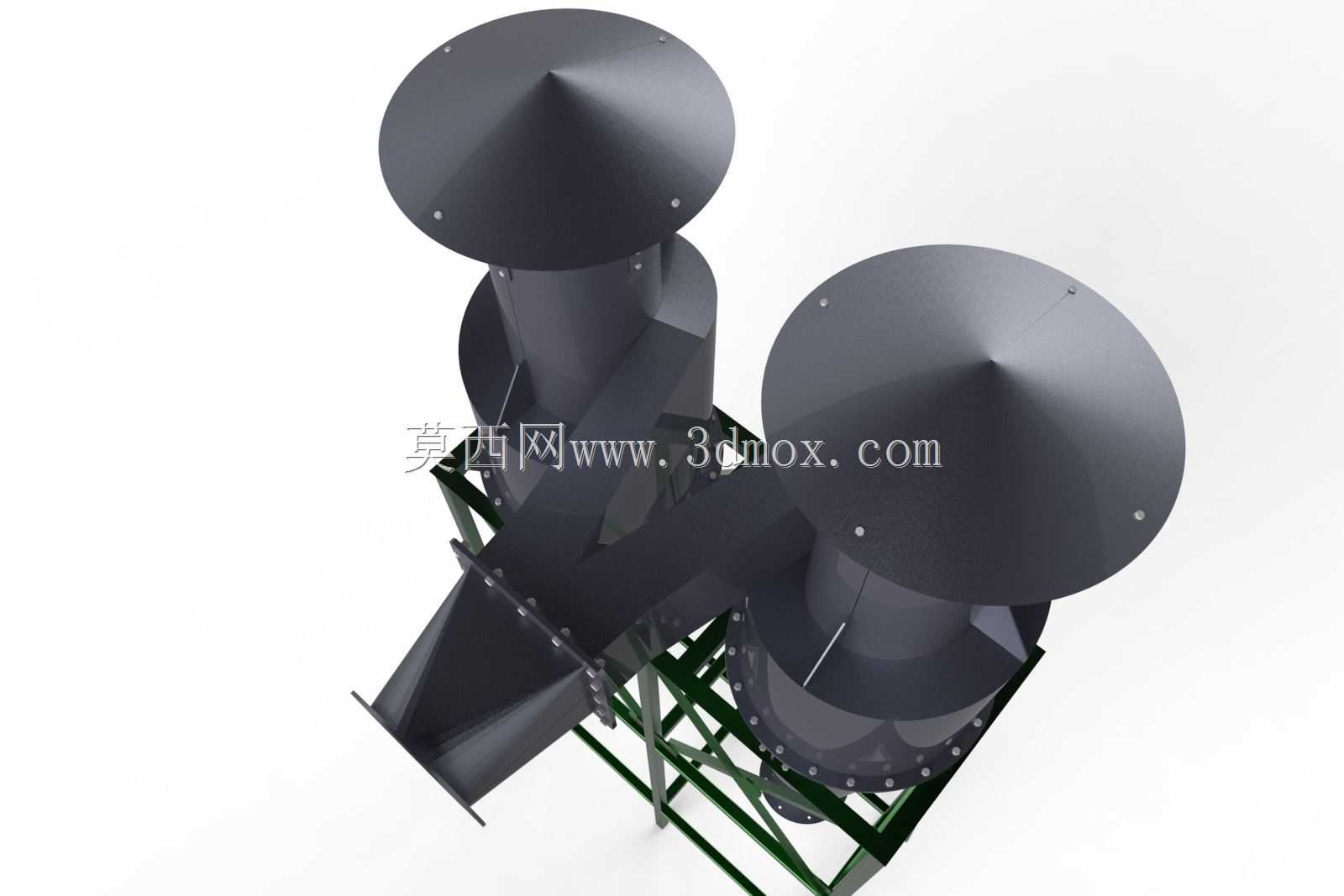

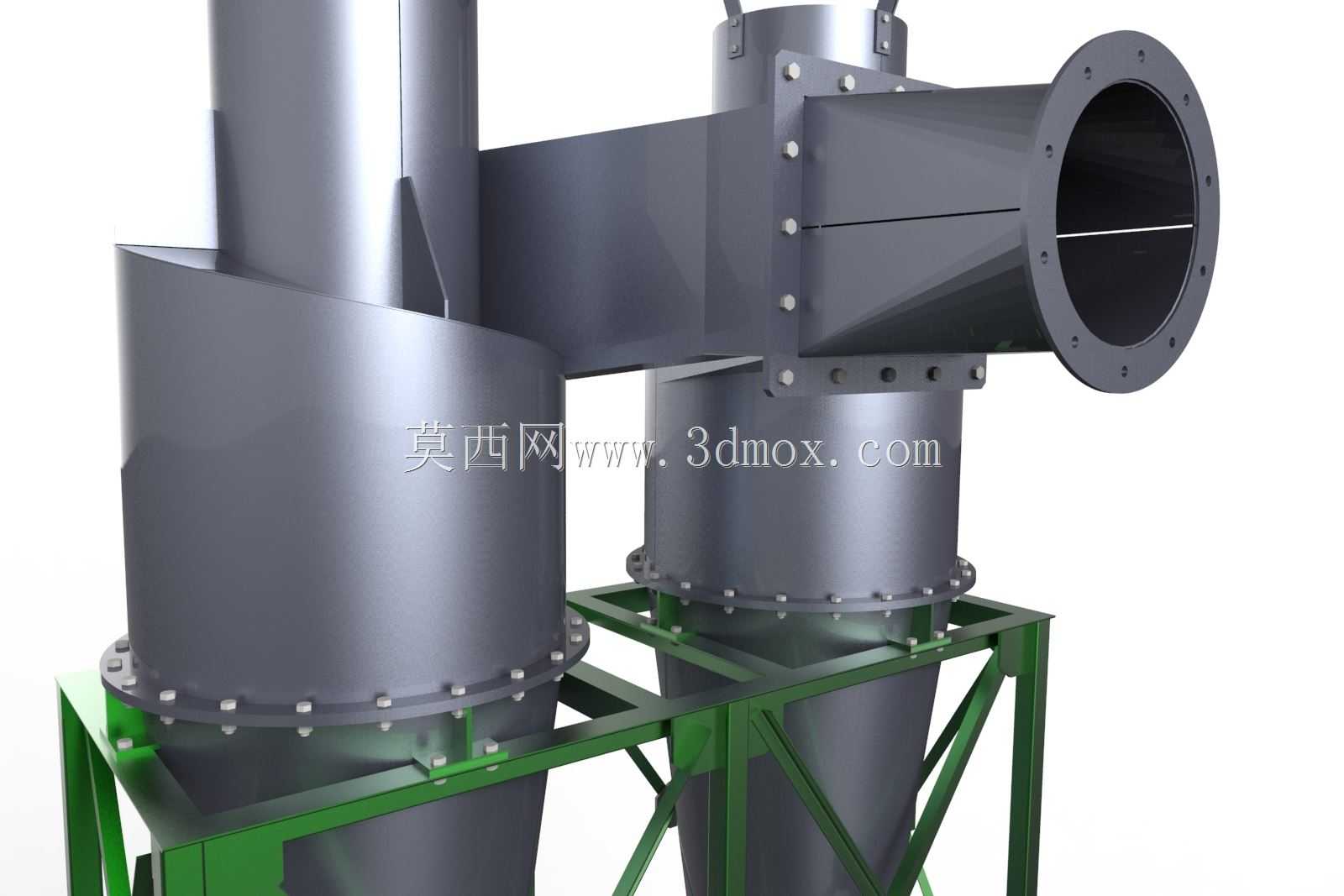

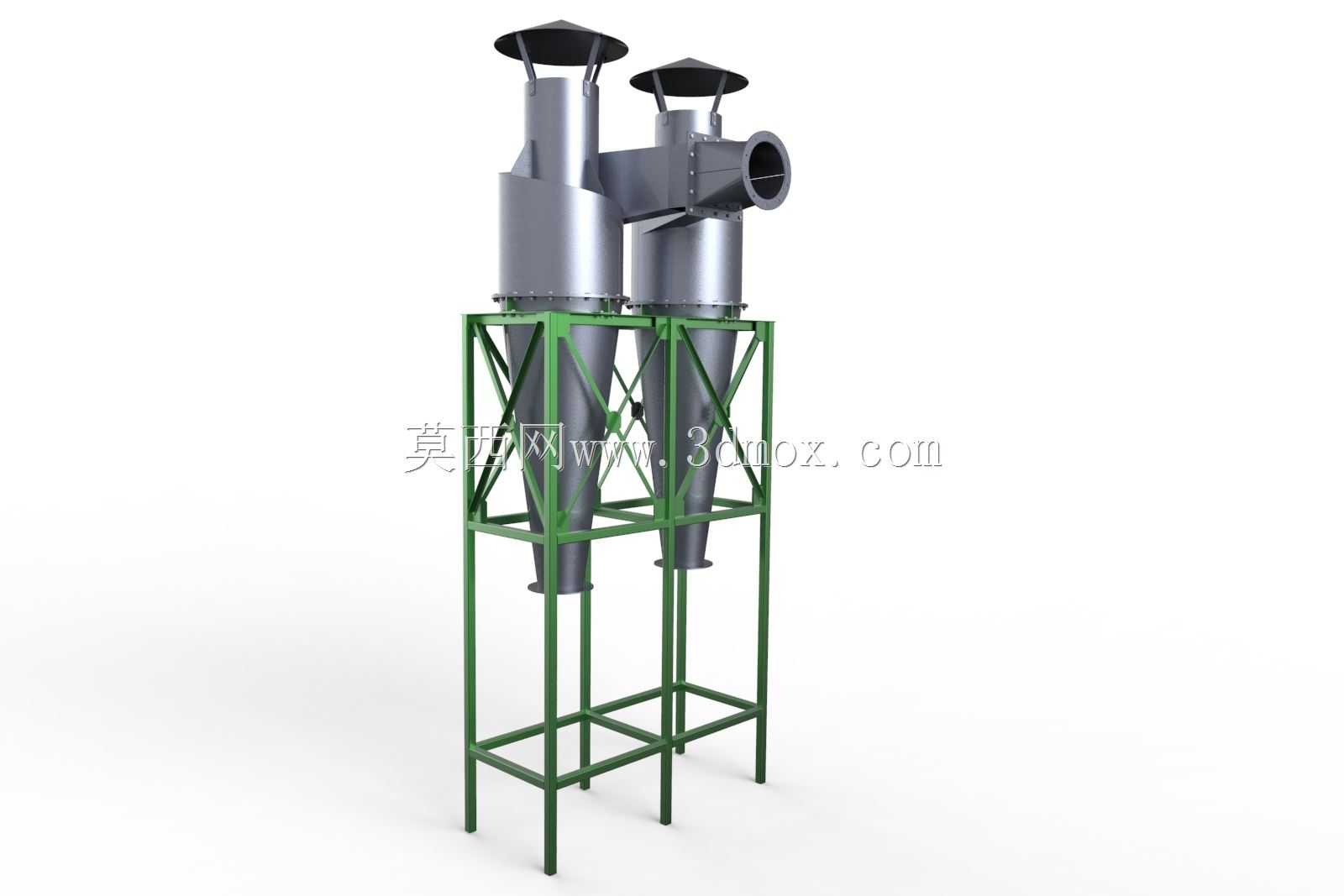

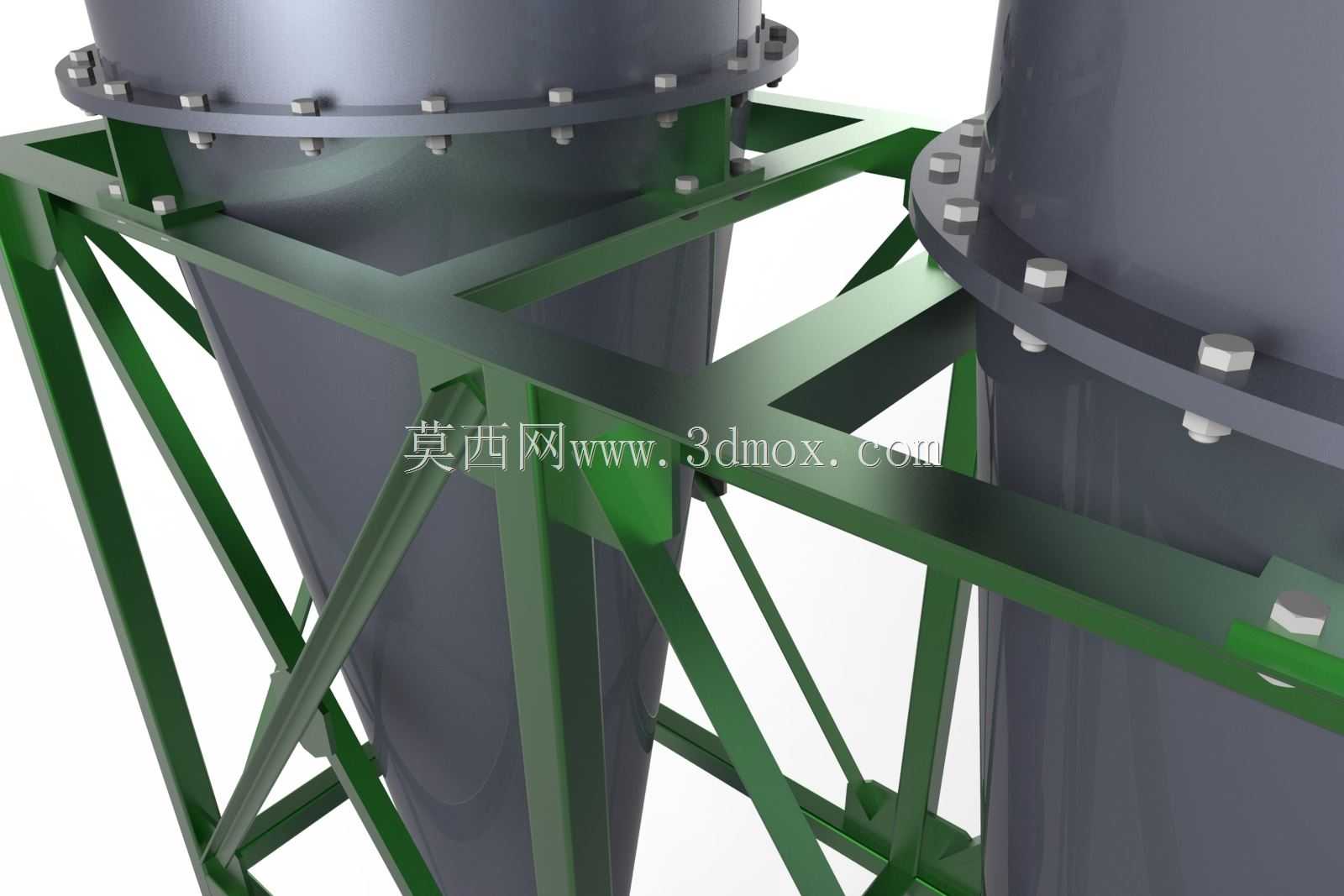

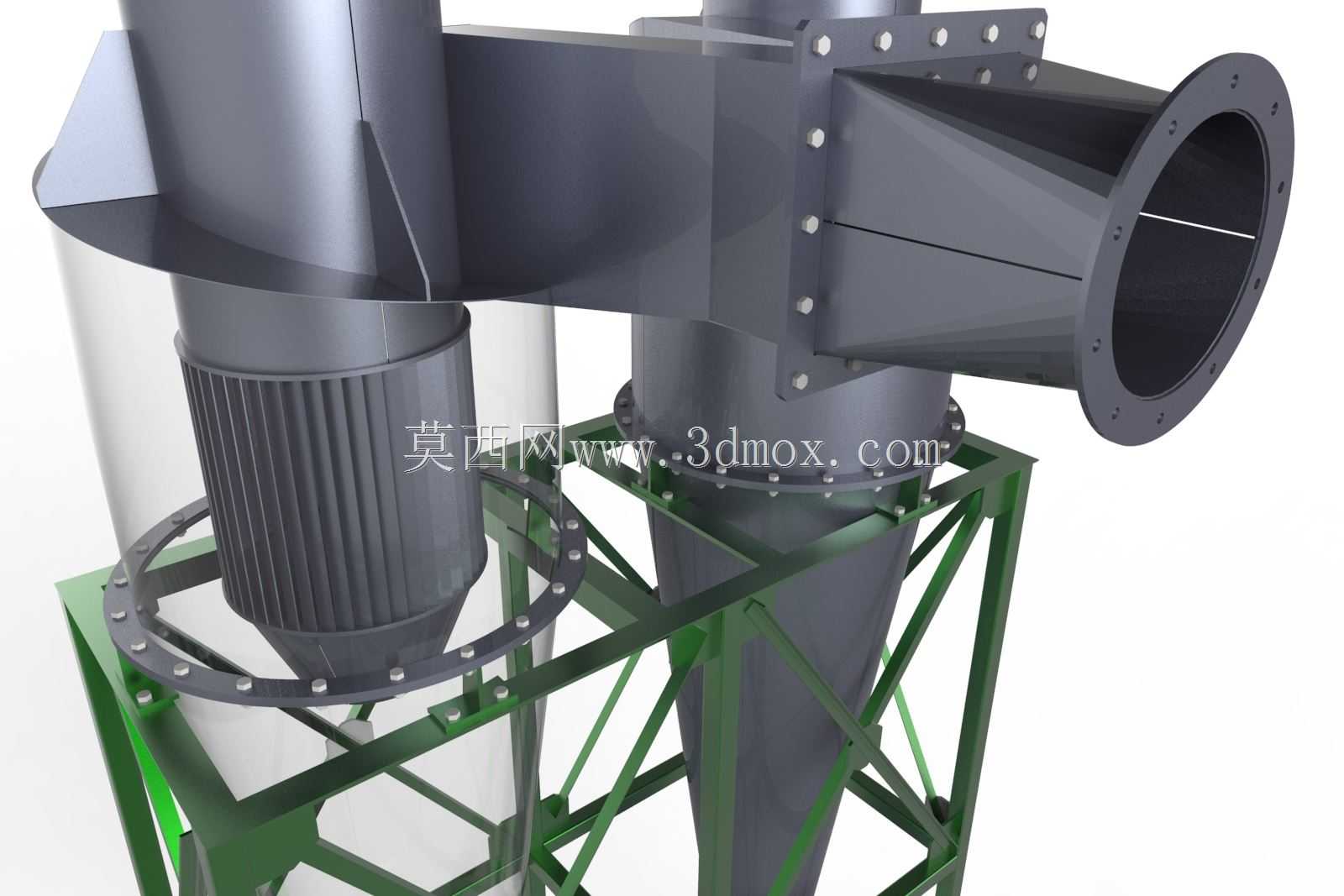

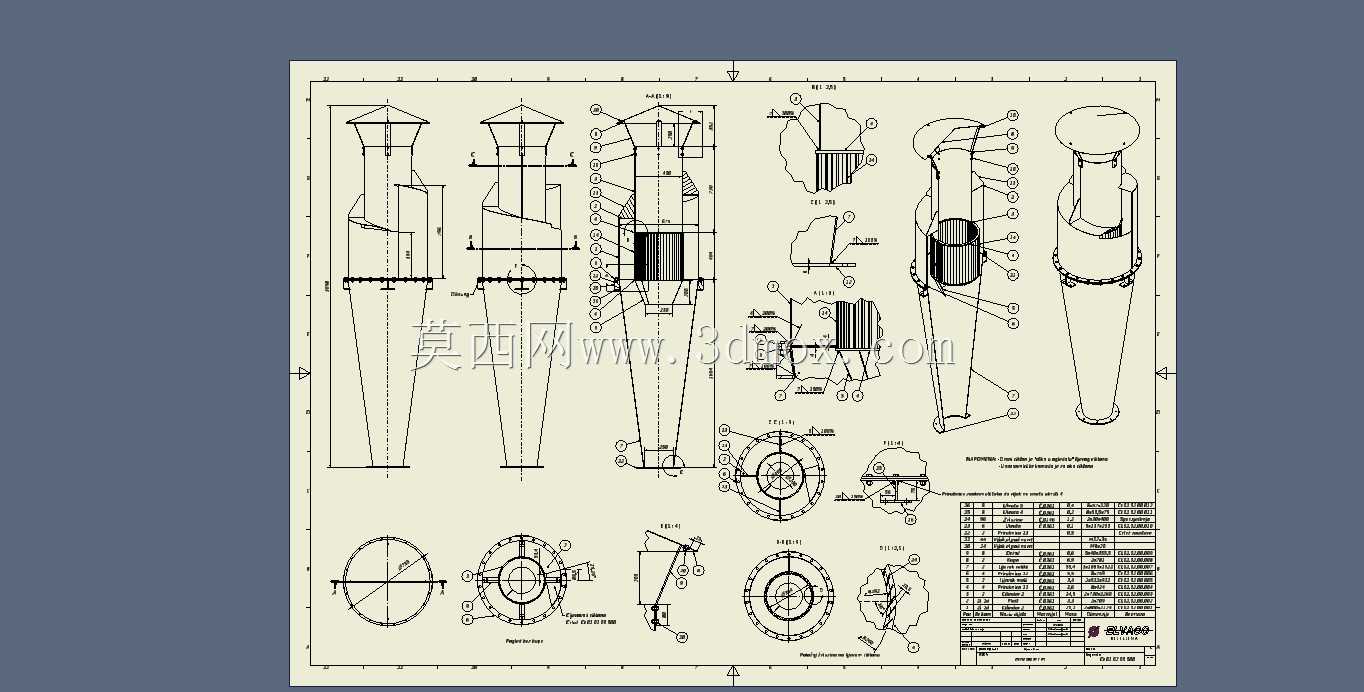

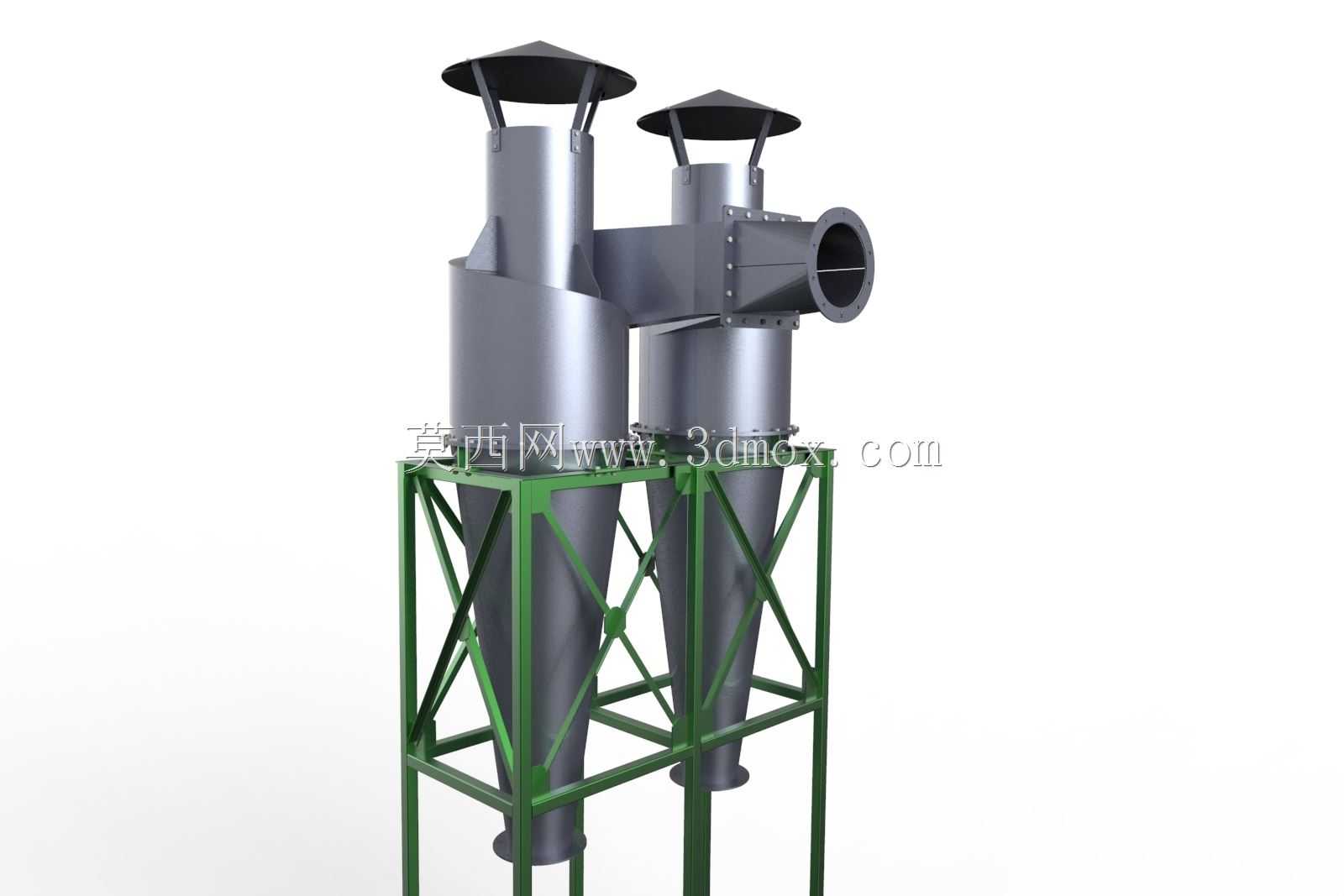

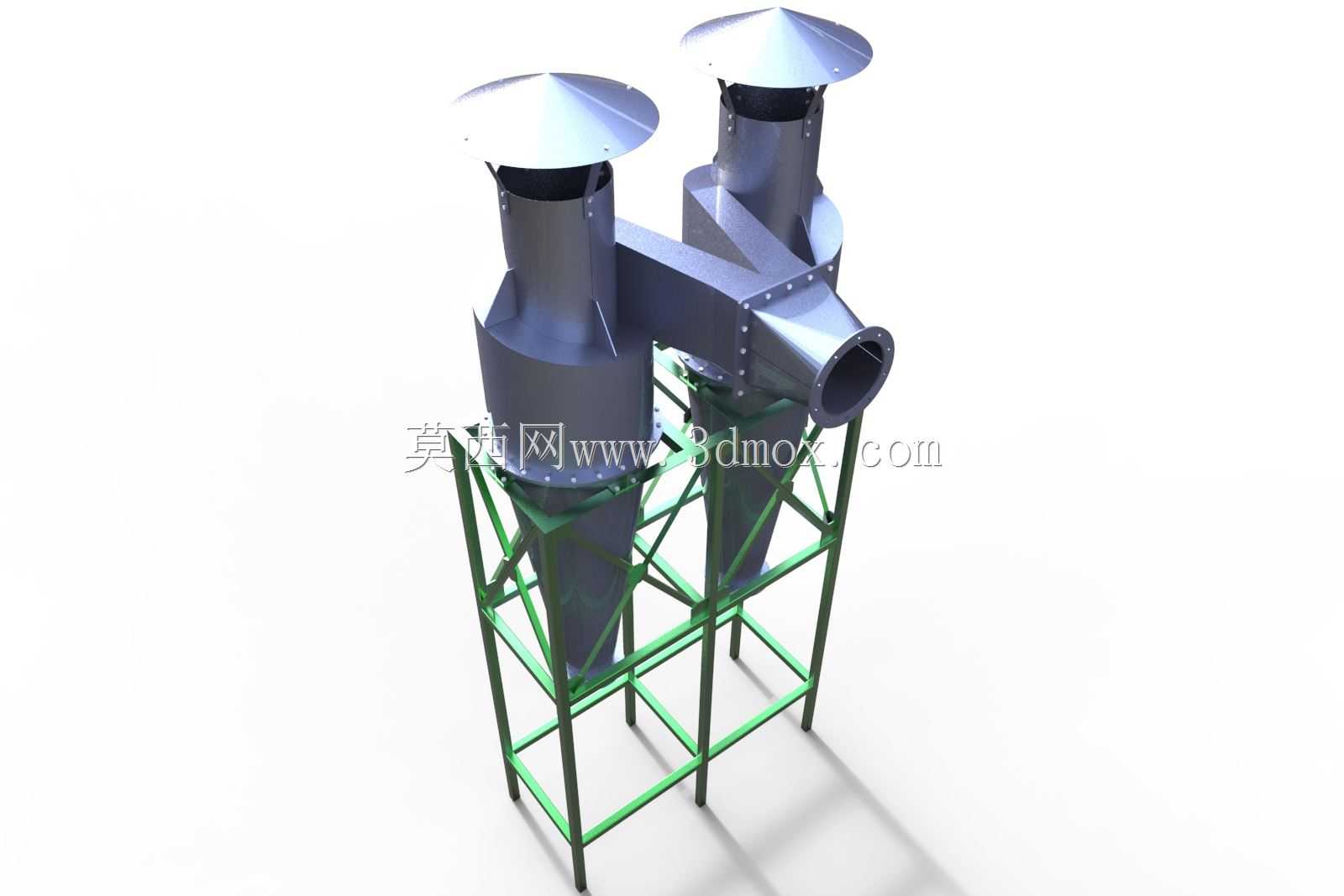

这款双筒并联结构的旋风分离装置，主要面向木工加工车间、粮食仓储转运线、金属打磨工位、建材粉体生产车间等存在含尘废气排放需求的工业场景，作为初级除尘单元接入厂区通风除尘管网，可高效分离气流中裹挟的固体粉尘、切削碎屑、粮食物料颗粒等杂质，既能够降低后续布袋除尘、滤筒除尘等精过滤单元的处理负荷，延长精滤耗材的使用寿命，也可在部分物料回收场景中完成有用粉体颗粒的气流分选回收，减少生产过程中的物料损耗。设备采用双旋风筒并联的结构设计，相较于同处理风量的单筒旋风分离器，整体压损更低、气流分布更均匀，对粒径5μm以上的固体颗粒分离效率可达90%以上。两个旋风筒采用对称式布局，共用中部进气通道与顶部防雨排风帽，含尘气流从侧面切向入口进入筒体后，会在筒壁约束下形成高速旋转的外涡旋，在离心力作用下密度较大的固体颗粒被甩向筒壁，沿锥形段内壁滑落至下部集尘接口，净化后的气流则在筒体中心形成内涡旋向上流动，经顶部排风帽排出。设备配套的绿色方管焊接支架采用等边角钢与矩形管组焊而成，底部设置方形安装底脚，可直接通过膨胀螺栓固定在混凝土设备基础或钢制操作平台上，支架的分层横撑既能够对旋风筒的锥形段形成稳定的径向支撑，避免设备运行过程中受气流脉动影响产生振动，也预留了下部集尘卸料装置的安装空间，可适配翻板阀、回转卸料阀等不同类型的卸料机构。设计过程中对旋风筒的入口流速、筒体直径、锥体锥角、排气管插入深度等核心参数做了匹配优化，既保证了足够的离心分离力，也避免了流速过高导致的筒壁磨损加剧、已分离颗粒二次卷吸等问题，筒体上部设置的防雨排风帽可适配室外露天安装场景，避免雨水落入排风管道影响系统运行。
