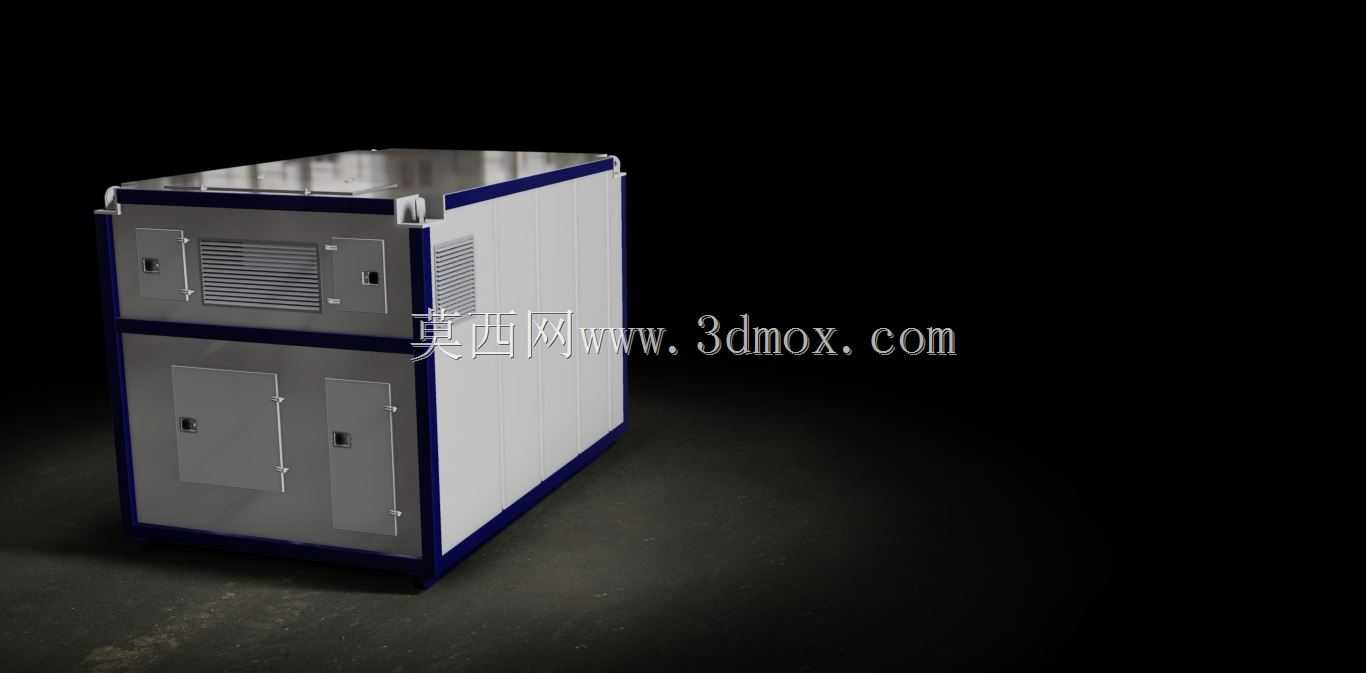

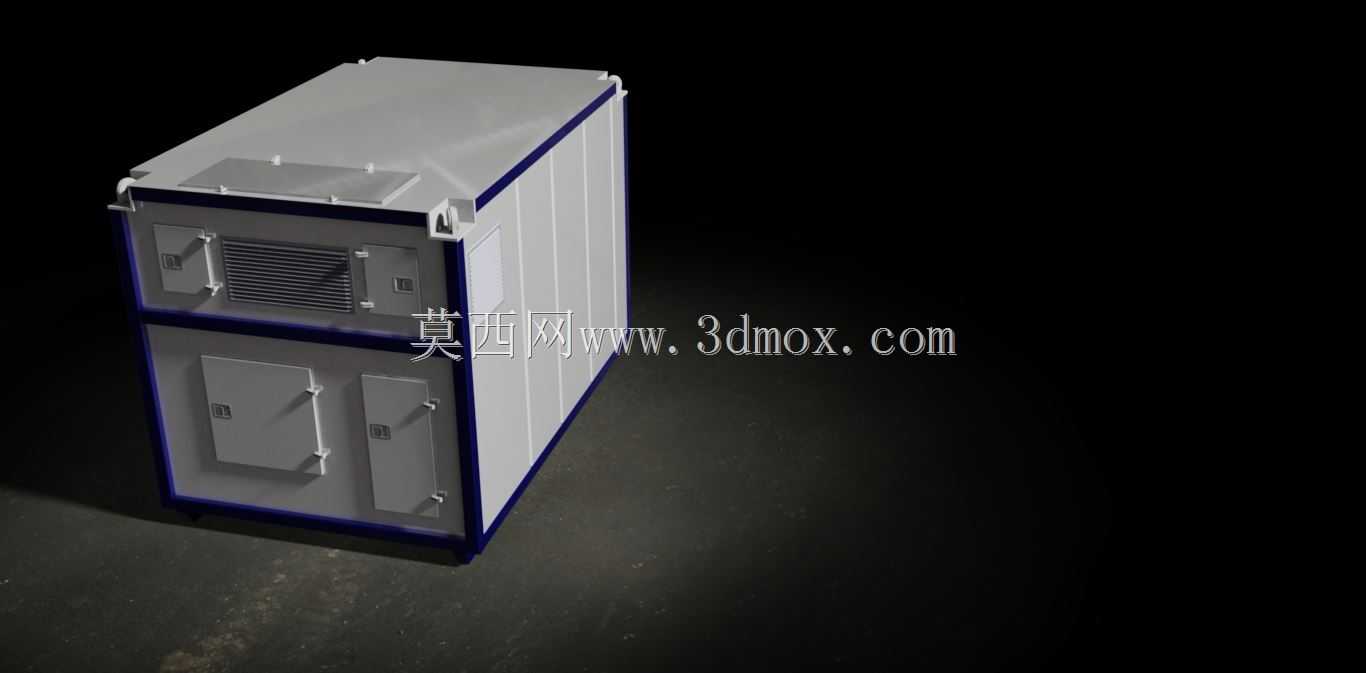

12英尺双层结构冷藏运输保温箱体

　　在生鲜跨区域干线运输、医药冷链城配、临时户外低温仓储这类场景里，常规单层冷藏箱往往面临空间利用率不足、温区无法灵活分隔的痛点，这款12英尺规格的双层冷藏箱体，正是针对这类细分需求做的结构优化设计。从实际落地使用的角度看，该箱体可直接适配标准集装箱运输骨架，安装边界完全匹配现有公路、铁路冷链运输的载具固定点位，不需要对现有运输载台做额外改装，吊装时四个角件的位置与标准ISO集装箱角件定位尺寸完全一致，常规场站的集装箱吊具可直接作业，不需要额外定制吊具，能大幅降低现场转运的适配成本。

　　箱体采用上下双层独立舱室的结构设计思路，两个舱室可独立设置不同的存储温度区间，上层可放置对温度波动敏感度较低的果蔬类货品，下层可放置需要更低存储温度的冷冻肉制品或者医药品类，两个舱室的门体独立设置密封结构，单侧开门取货时不会影响另一舱室的温度稳定性，能减少开门过程中的冷量损耗。从结构细节上看，箱体外侧采用金属蒙皮搭配保温夹层的结构，边角位置做了包边加固处理，避免吊装、转运过程中磕碰造成保温层破损，影响整体保温性能；侧面预留的通风栅格位置，对应内置制冷机组的散热通道，安装时不需要额外在箱体壁面开孔，直接将制冷机组固定在预设的安装基座上即可，基座的承重参数经过校核，可匹配常规商用冷藏机组的安装重量，运行时的振动不会造成箱体结构共振。

　　建模过程中，对箱体的门板合页、锁杆结构都做了1:1的还原，合页的转动角度限位、锁杆的锁紧行程都符合实际五金件的参数，在做虚拟装配验证时，可以直接模拟开关门、锁止的动作，验证运动过程中是否存在结构干涉。箱体的外形尺寸严格遵循12英尺集装箱的外廓标准，宽度、高度方向的尺寸不会超出道路运输的限界要求，双层结构的内部净高经过优化，上下两层都可以满足标准周转箱的堆叠高度要求，不会出现空间浪费的情况。

　　从设备选型的角度看，这款箱体的三维模型可直接用于冷链运输方案的布局验证，在做场站堆码规划时，可直接导入模型验证堆码间距、叉车作业通道的预留宽度；在做制冷系统匹配计算时，可直接提取模型的壁面面积、舱室容积参数，快速计算所需的制冷量，不需要重新测绘建模。箱体底部的承载梁结构做了加强设计，可满足满载状态下的堆码要求，多层堆码时上层箱体的重量可通过底部角件传递到下层箱体的承重立柱上，不会对舱室壁板造成挤压变形。

　　考虑到实际使用中的维护需求，模型中预留的制冷机组安装位旁，设计了可快速拆卸的检修面板，不需要整体拆解箱体外侧蒙皮即可完成制冷机组的日常维护与滤芯更换，降低后期运维的拆解成本。门板周边的密封胶条安装槽结构也做了细节还原，在做密封性能仿真时，可直接提取胶条的压缩量参数，验证不同关门压力下的密封效果，避免实际生产后出现冷量泄漏的问题。
