农用轮式拖拉机驾驶舱结构三维设计

　　在丘陵、平原规模化农业生产场景中，拖拉机驾驶室是操作人员完成耕整、播种、转运、植保等全系列农事作业的核心承载空间，其结构设计直接关联作业效率、操作安全性与长时间作业的疲劳度，绝非简单的框架加外壳的拼接结构。从实际田间作业的工况来看，驾驶室需要同时应对颠簸路面的持续振动、露天作业的日晒雨淋、农具作业带起的泥水飞溅、低温或高温环境下的舱内温控需求，还要兼顾驾驶员上下车便利性、前方及侧方作业视野、操纵件的布局可达性，这些需求在三维结构设计阶段都需要逐一落地验证。

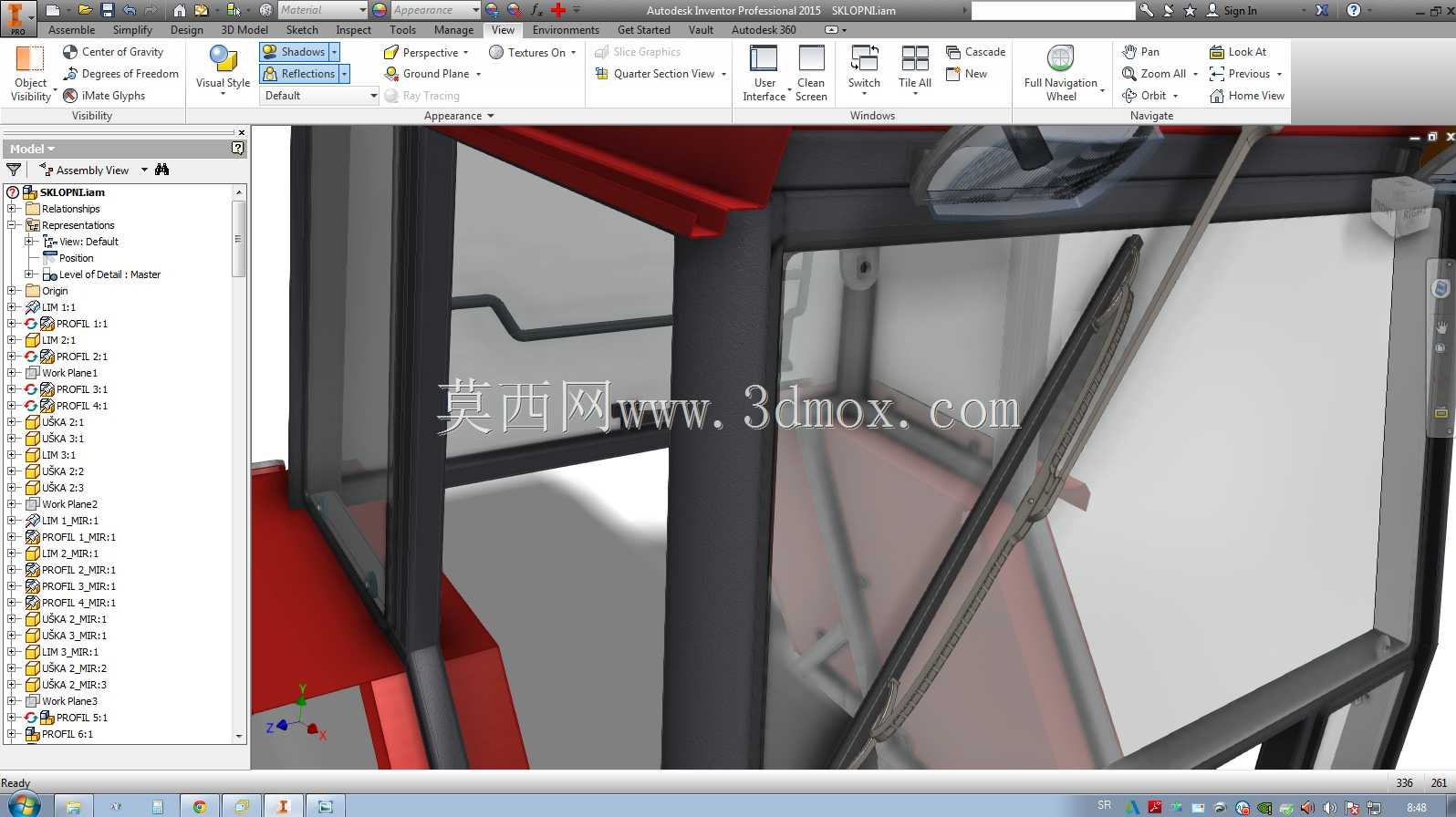

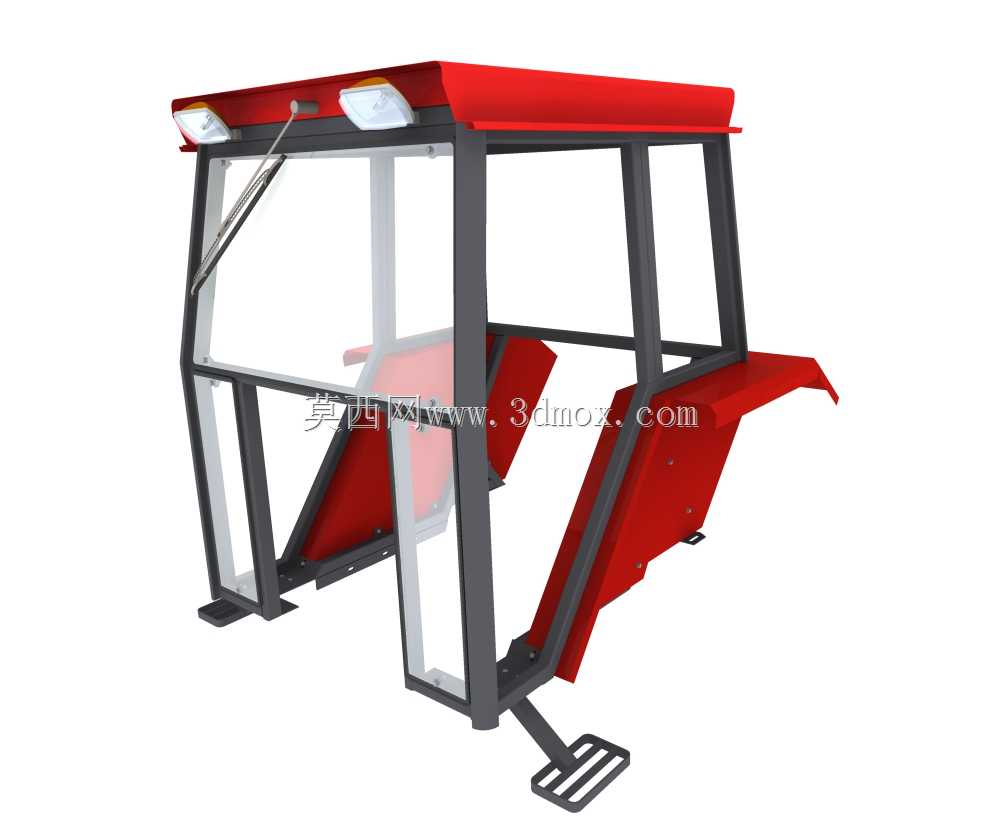

　　从结构设计思路来看，该驾驶舱采用框架式承载结构，主受力立柱选用矩形截面型钢焊接成型，前立柱做了倾角优化，既保证A柱的结构抗扭强度，应对侧翻时的冲击载荷，又尽可能缩小立柱的视野遮挡范围，让驾驶员可以清晰观察前方悬挂农具的作业状态、前轮的行驶轨迹，避免作业中出现压苗、碰撞田埂的问题。舱体前侧预留了雨刮器安装位，刮臂的摆动覆盖范围匹配前挡风玻璃的可视区域，雨刮转轴的安装座做了加强结构，避免长期振动出现松动漏水的问题；侧围框架预留了车门安装铰链位、玻璃升降导轨的安装空间，门框的密封止口做了连续翻边设计，后期装配密封胶条后可以有效阻挡田间泥水、扬尘进入舱内。

　　舱体底部的安装边界完全匹配拖拉机底盘的安装孔位，四个主安装点设置了橡胶减震垫的安装座，通过减震垫隔离底盘传递上来的发动机振动、路面颠簸振动，降低舱内的振动幅值，减少驾驶员长时间作业的手部、腰部疲劳。舱内的操纵件安装区域做了分层布局设计，转向柱安装位位于舱体前部居中位置，预留了转向轴的穿过空间与角度调节余量；侧边的操纵杆安装面板预留了多路阀操纵杆、手刹、动力输出操纵杆的安装孔位，所有操纵件的布置位置都符合人机工程学要求，驾驶员在正常坐姿下手臂自然伸展即可触及所有操纵手柄，不需要大幅度侧身或者前倾。顶部框架预留了遮阳棚、内饰顶灯、空调内机的安装空间，后侧围预留了空调外机、后置工作灯的安装位，满足不同配置机型的选装需求。

　　从外形尺寸来看，该驾驶舱的整体宽度匹配拖拉机后轮的轮距范围，不会超出整机宽度过多影响窄田块的通行能力；整体高度控制在常规农机限高范围内，满足乡村道路通行、库房进出的高度要求；前后长度预留了座椅安装、后部储物空间的位置，驾驶员座椅可以根据身高调整前后位置，靠背角度也可调节，适配不同身高的操作人员。舱体的焊接结构做了应力释放设计，所有焊接接头都采用连续满焊，关键受力位置加焊加强筋，避免长期颠簸作业出现焊缝开裂的问题；外覆盖件采用冷轧钢板冲压成型，表面做了防锈涂装处理，边角位置做了圆弧过渡，既避免尖锐边角造成磕碰伤害，也能降低行驶风阻、减少泥水积存的死角。

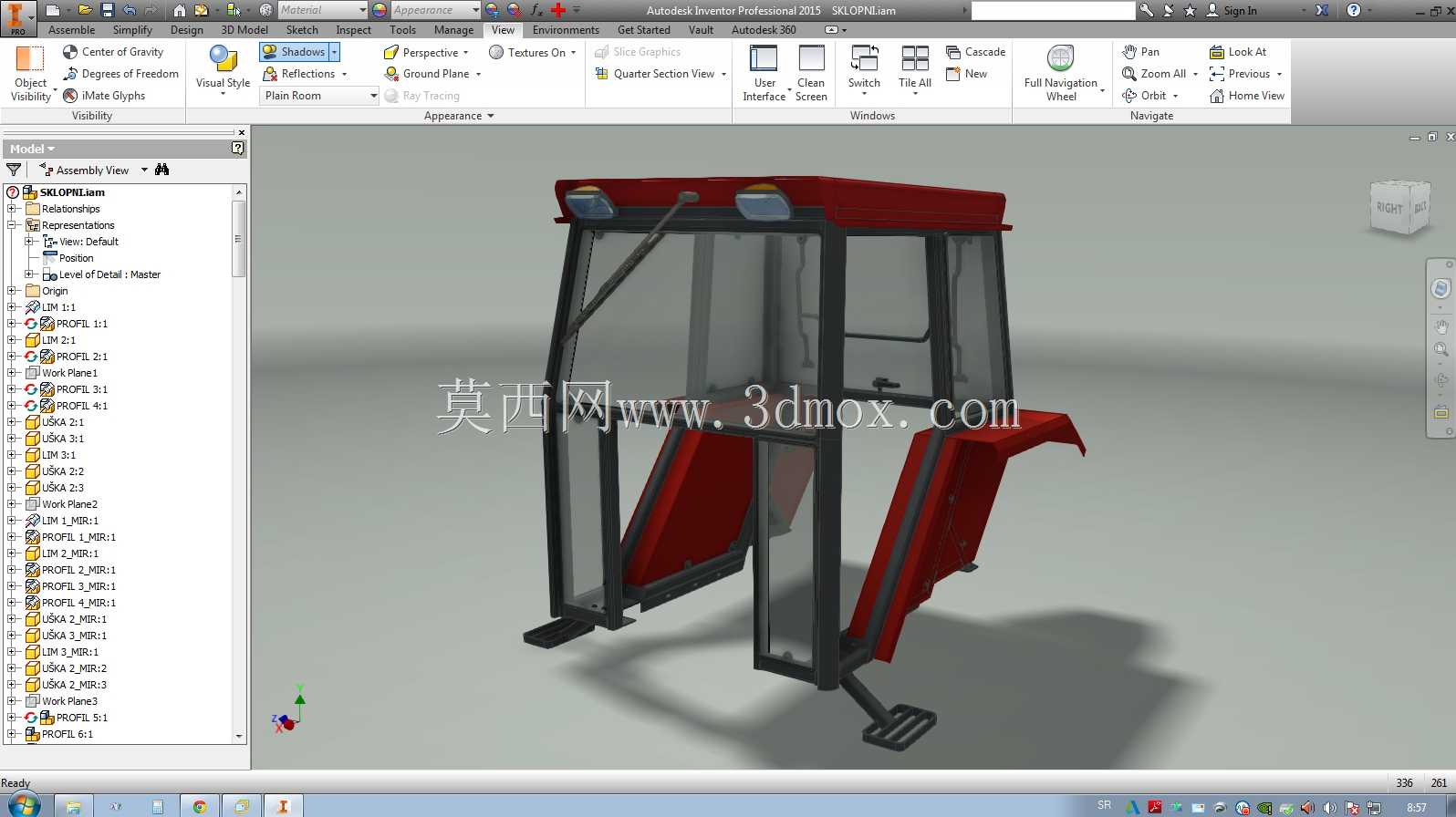

　　在实际应用中，该结构的驾驶室可以适配不同马力段的轮式拖拉机，不管是旱田作业的大马力机型，还是水田作业的中马力机型，都可以通过调整底部安装座的孔位实现通用匹配；舱体的模块化设计也方便后期维修更换，前挡风玻璃、侧门玻璃、外覆盖件都可以单独拆卸更换，不需要整体切割焊接，降低售后维护的成本。设计阶段通过三维建模完成了所有安装位的干涉检查，确认转向柱转动、操纵杆摆动、雨刮运行、车门开关都不会出现结构干涉，所有管线的走向都预留了固定卡扣的安装位，避免管线与运动部件摩擦出现破损，从结构层面保障整机的长期使用可靠性。
