错层高差式工业钢结构楼梯塔结构设计

该错层高差式钢结构楼梯塔，主要应用于工业厂区内多层作业平台连通、仓储空间竖向通行、设备检修登高作业等场景，可适配不同层高的作业面衔接需求，解决常规等层高楼梯无法匹配非标准竖向高差的通行痛点，为作业人员提供稳定、安全的竖向通行路径，同时可作为多层操作工位的支撑承载结构，兼顾通行与平台承载双重功能。

从实际用途来看，该楼梯塔可独立搭建于生产车间内部，连接不同高度的生产操作工位、设备检修平台，也可搭配仓储货架使用，实现不同楼层货架的人员通行与物料人工转运，整体结构采用W6X15工字钢梁作为主承重框架，所有承重节点采用刚性焊接连接，保障整体结构的抗侧移能力与承重稳定性，可承受常规作业人员通行、小型检修工具携带的荷载需求，适配多数工业场景的日常使用要求。

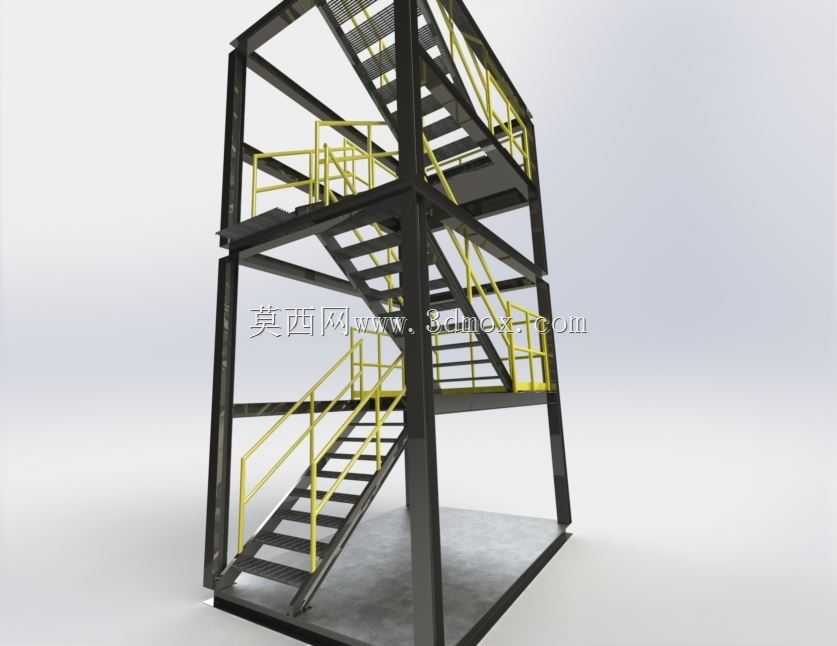

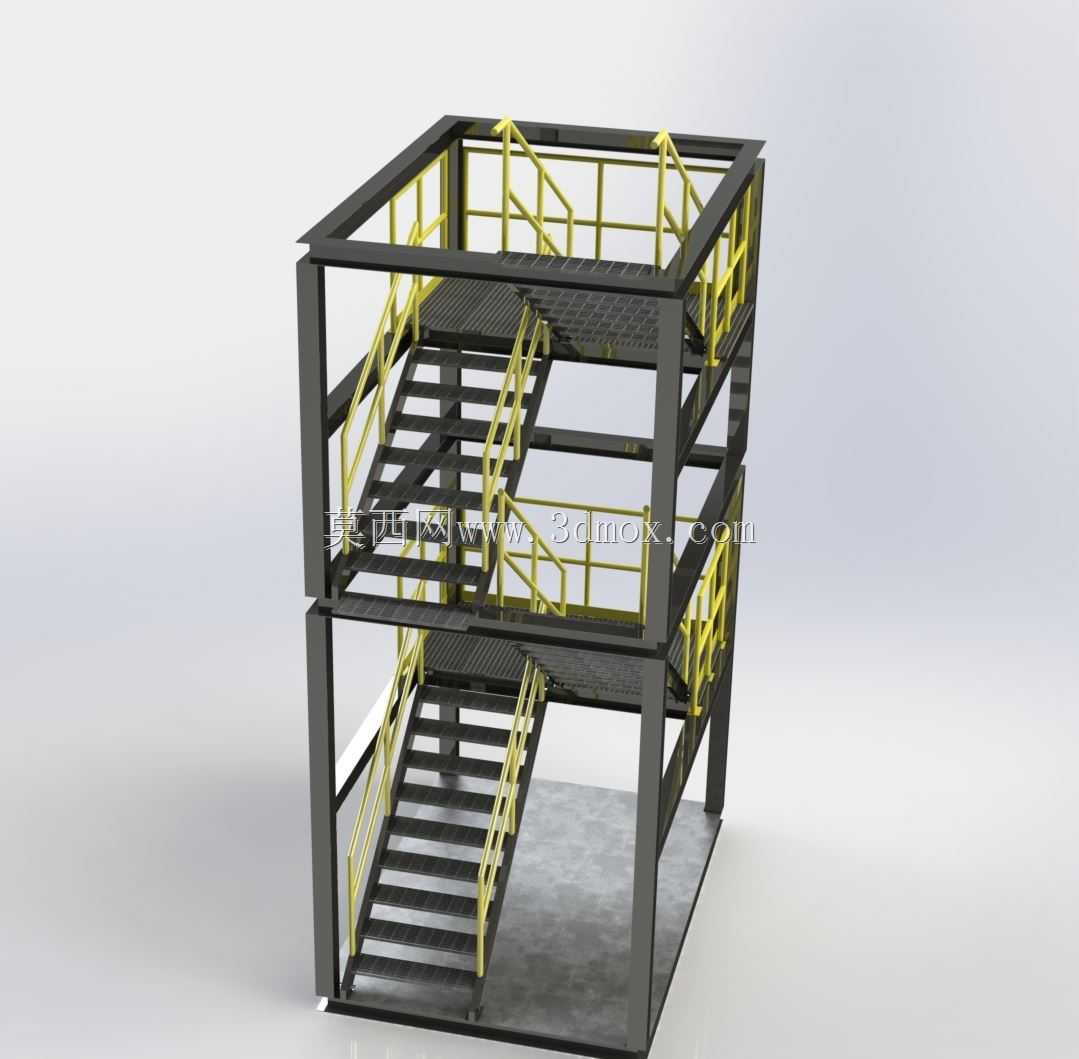

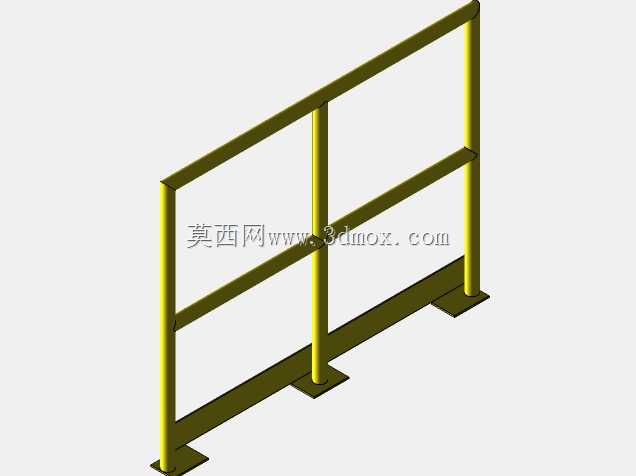

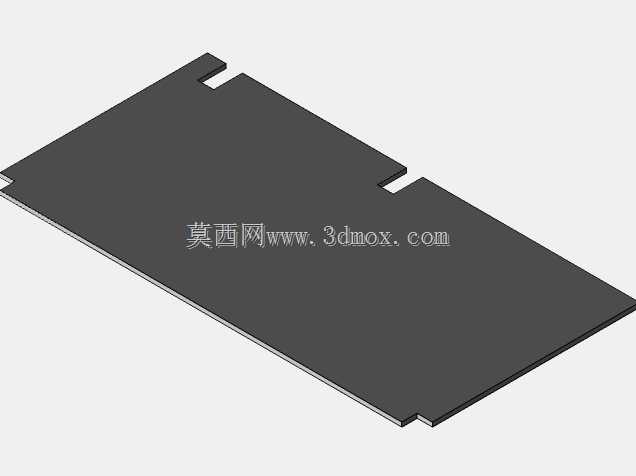

产品功能特性方面，该楼梯塔采用错层分段式楼梯设计，针对一二层不同的层高差，分别匹配对应踏步高度与踏步数量的梯段，避免常规等踏步楼梯在非等高楼层出现的首末步高差过大问题，降低人员通行的绊倒风险；梯段两侧与平台临边均设置黄色安全防护栏杆，栏杆高度符合工业临边防护的安全要求，栏杆横杆与立杆间距满足安全防护规范，可有效防止人员高处坠落；平台与踏步均采用防滑花纹钢板铺设，提升湿滑或有油污工况下的通行摩擦力，减少滑倒风险；整体框架采用方管与工字钢组合结构，在保障承重能力的前提下尽可能降低结构自重，减少基础承载压力。

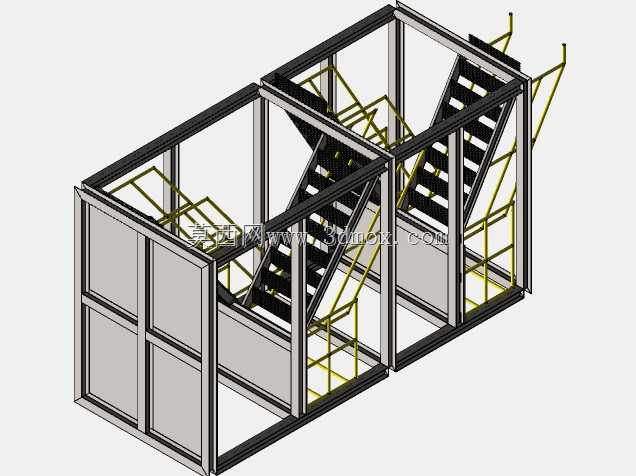

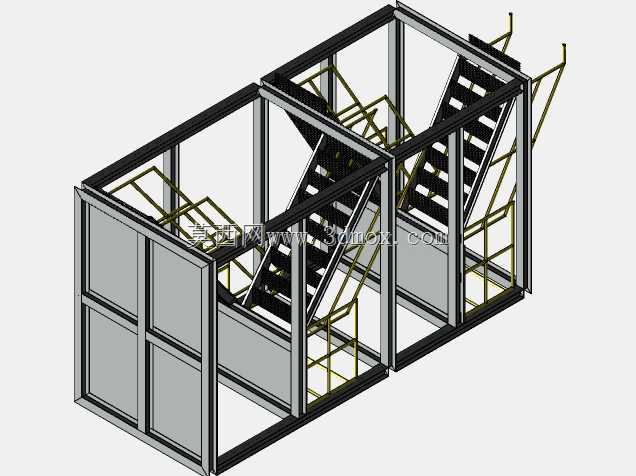

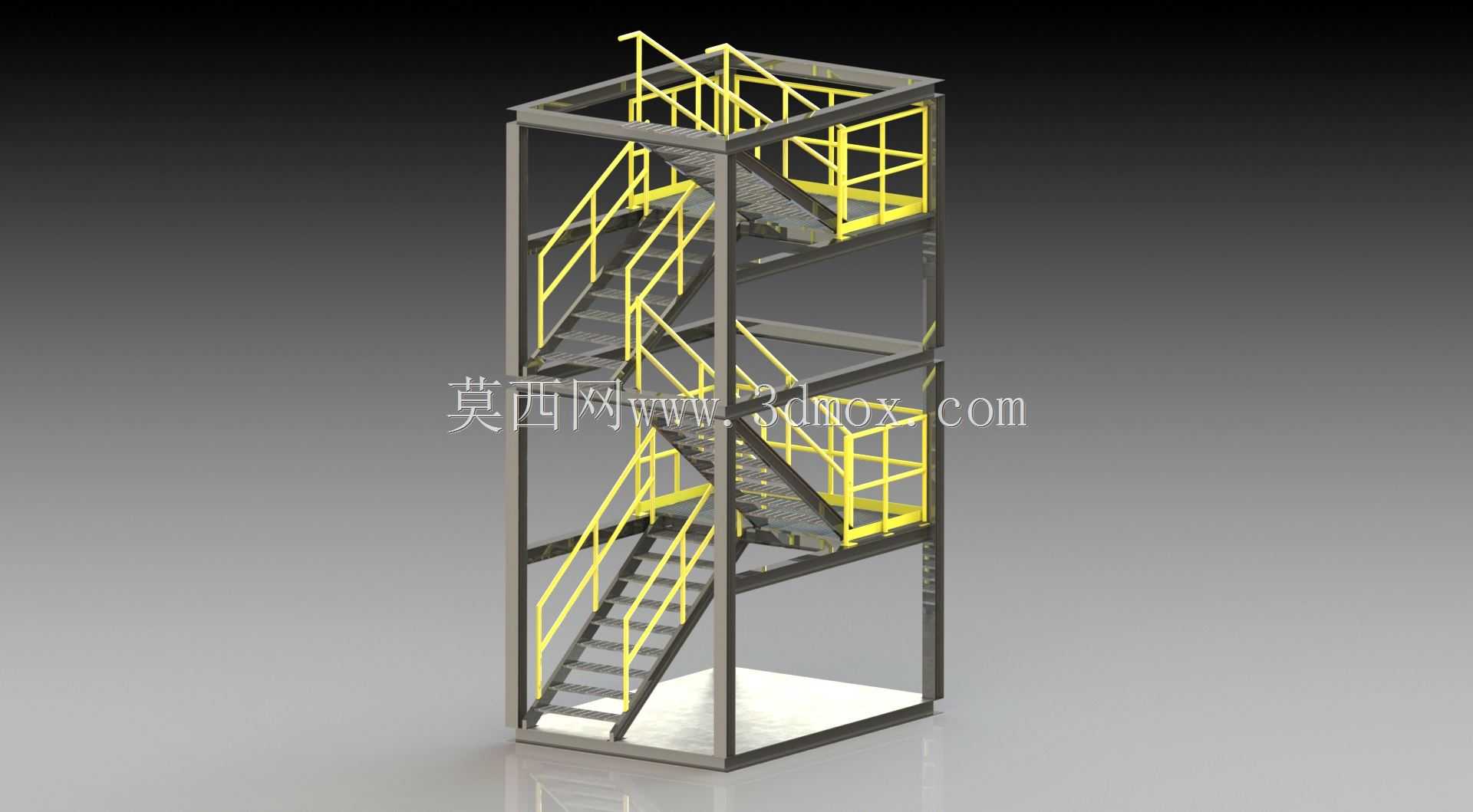

设计思路上，该结构优先适配非标准层高的竖向连通需求，摒弃传统楼梯统一层高的设计逻辑，以实际安装场景的各层高差为核心设计依据，分别计算每一段梯段的踏步参数，确保每一级踏步高度保持在人体工程学舒适区间内，降低人员上下楼梯的疲劳感；主框架采用立柱贯通的设计方式，从底部基础一直延伸至顶层平台，减少竖向连接节点，提升整体结构的整体性；楼梯梯段采用折返式布置，在有限的平面占地范围内实现竖向通行，尽可能压缩结构的占地面积，适配车间内有限的安装空间。

外形尺寸与安装边界方面，该楼梯塔整体为长方体立式结构，平面占地尺寸适配常规车间通道预留宽度，可在宽度不小于3米、长度不小于4米的平整硬化地面上完成安装，安装时需在底部对应立柱位置做预埋钢板或膨胀螺栓固定，保障整体结构的抗倾覆能力；各层平台的高度可根据实际接入的作业面高度做对应调整，梯段宽度满足单人携带工具通行的需求，顶层与中间层平台预留与外部作业平台连接的接口，可直接与现有钢平台、设备操作台做刚性连接，无需额外做过渡结构，降低现场安装的施工难度。
