厂用水服务泵站坝面移动接入作业装置

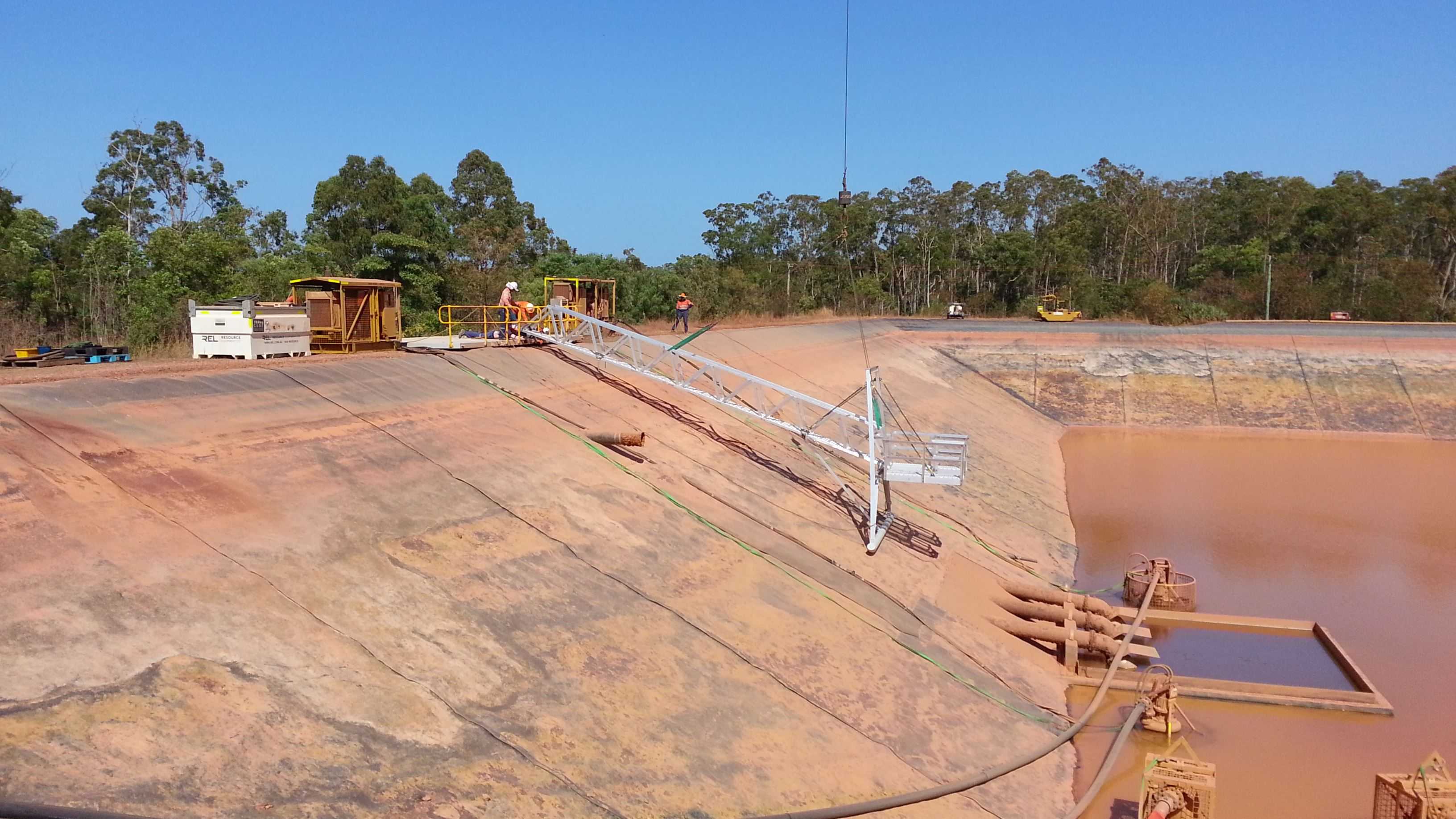

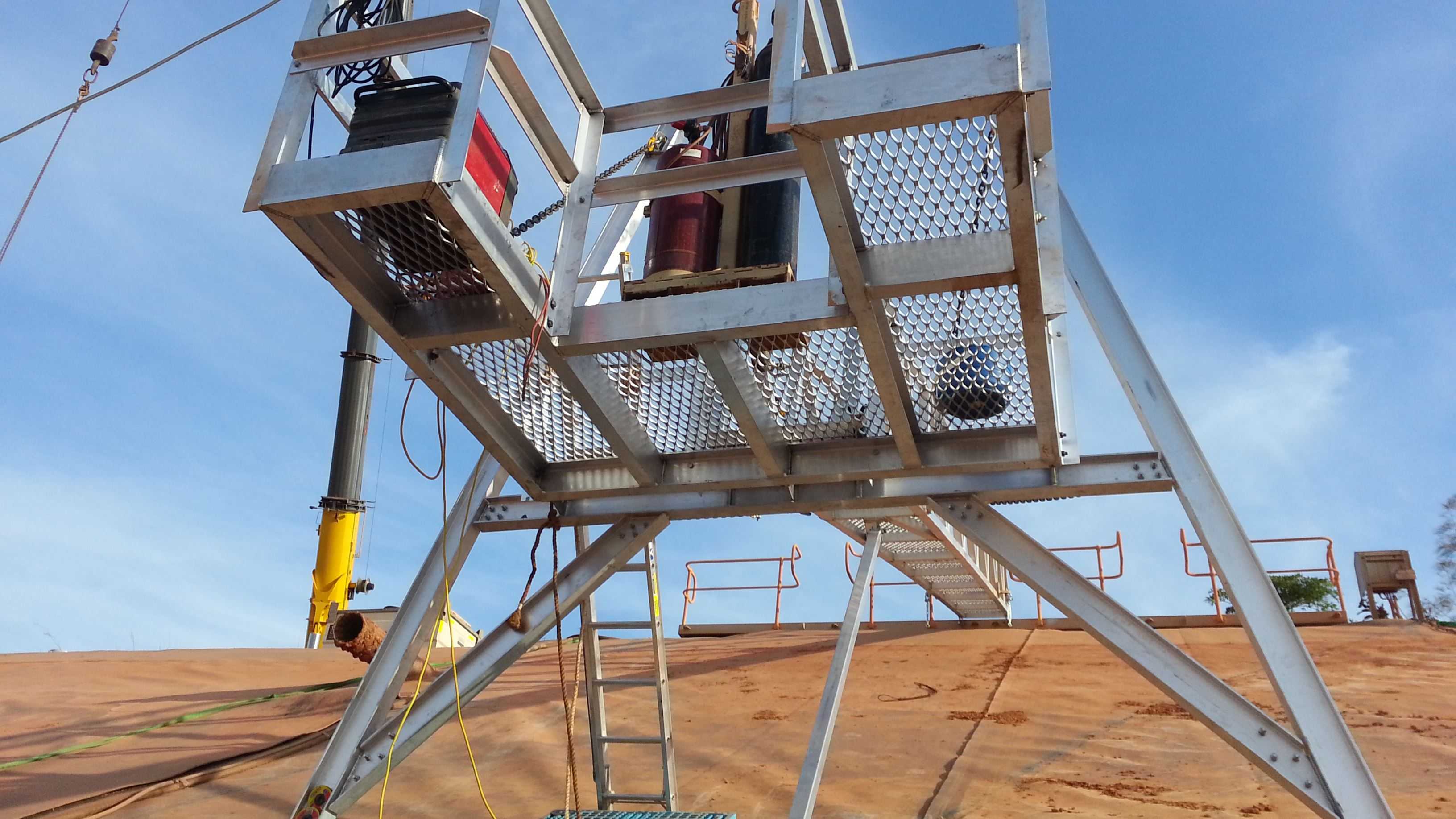

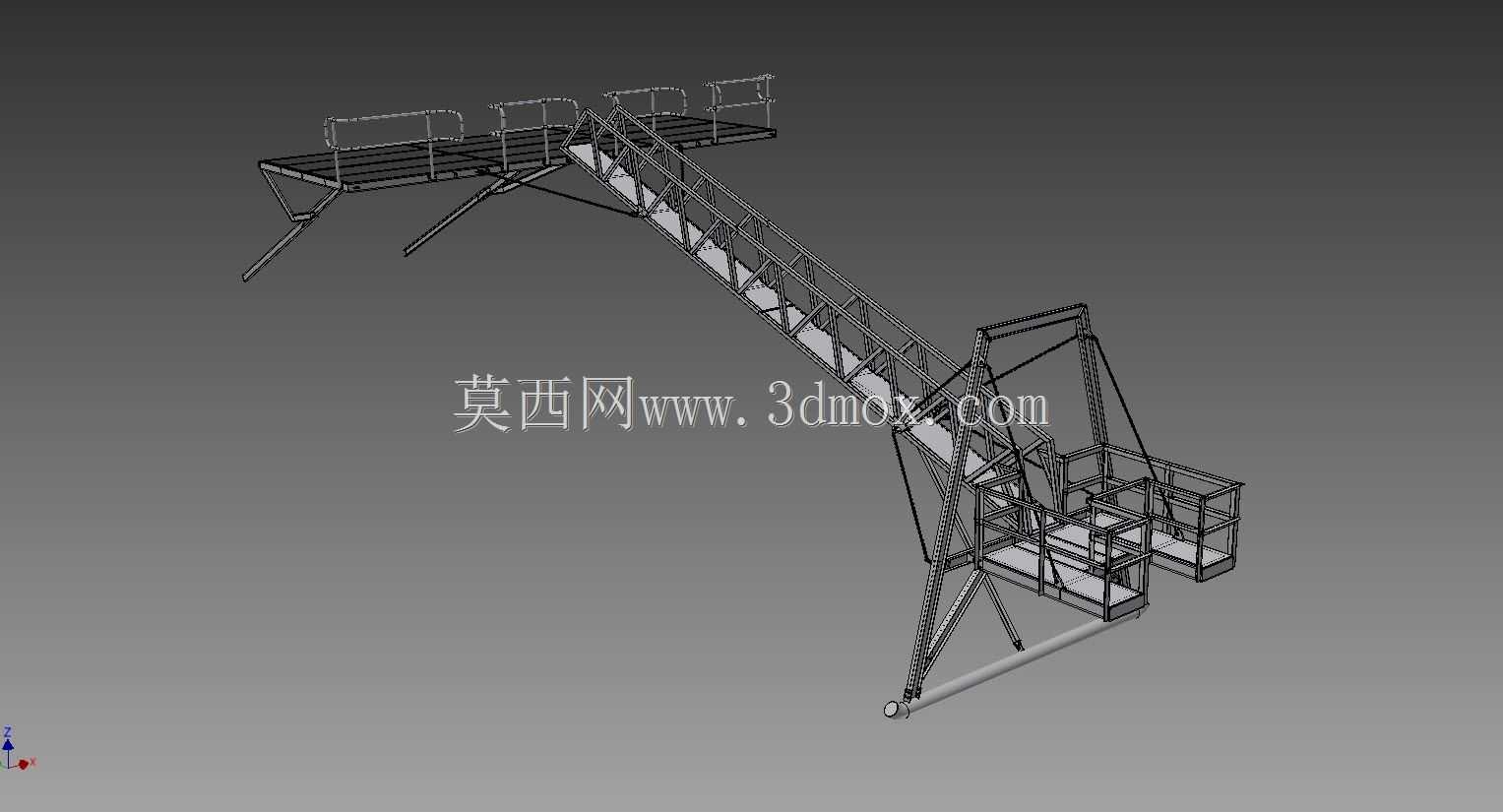

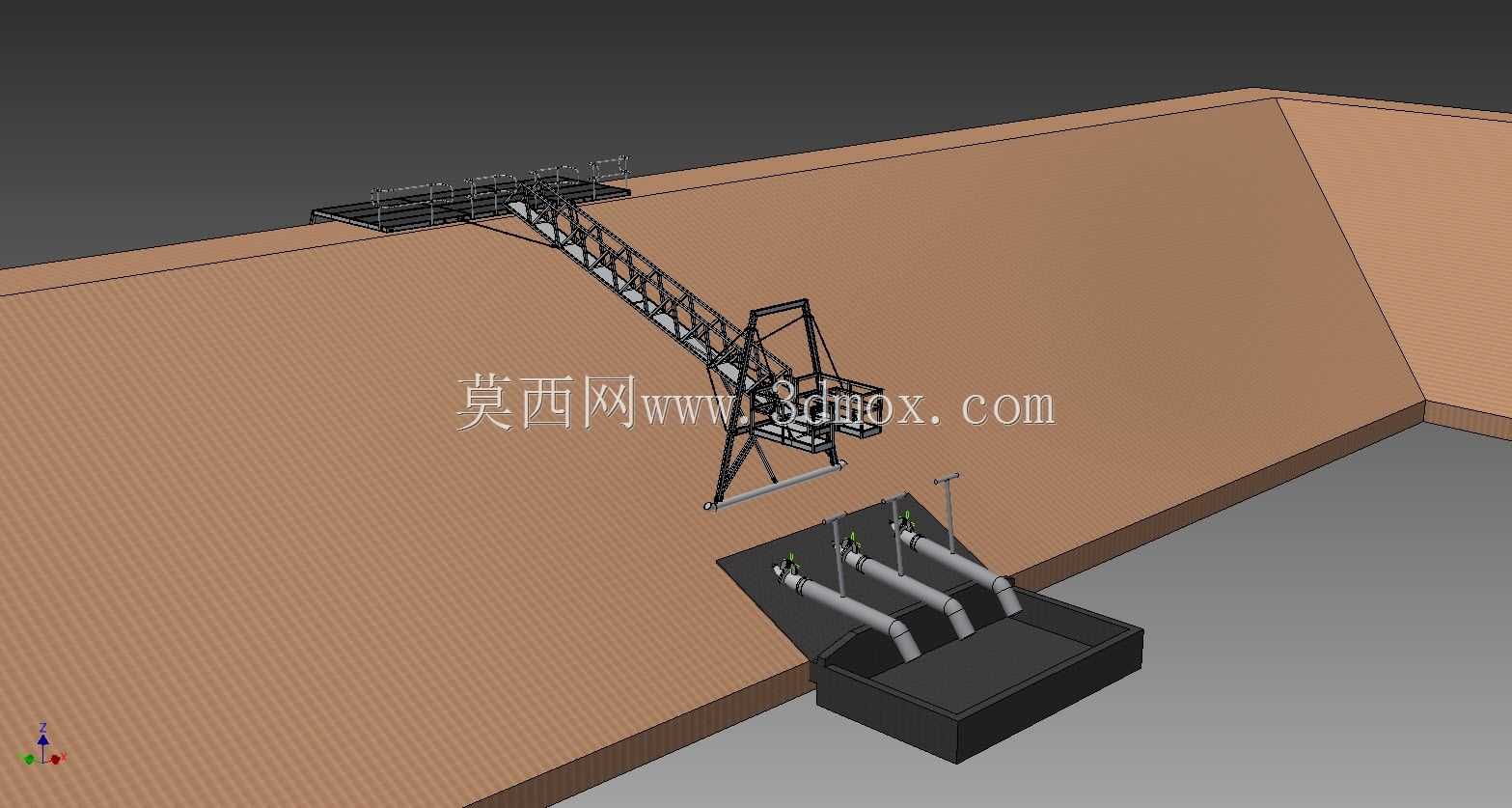

该装置主要应用于山地矿区厂用水供水系统的大坝运维作业场景，在尾矿坝、蓄水坝完成脱水作业后，为运维检修人员提供进入坝体内吸入管区域的安全通行通道，解决大坡度坝面无可靠作业路径、人员难以抵达偏远坝段检修位的实际痛点。整套装置采用轻量化铝制桁架作为主体承载结构，整体自重远低于同规格钢制作业梯架，可通过小型吊装设备完成坝面的转运与布设，无需动用重型吊装机械，适配坝顶狭窄作业面的施工条件。装置主体采用梯架式斜向布设结构，上端通过锚固组件固定在坝顶预设的平台基座上，下端延伸至坝底吸入管布设的集水区域，梯架两侧设置连续防护护栏，踏面采用防滑镂空结构，避免坝面积水、积泥造成人员滑倒风险。为适配坝体橡胶衬层的防护要求，梯架与坝面接触的支撑位置设置圆形空心截面承重垫块，将梯架的集中荷载均匀分散到坝面衬层上，避免硬质结构直接挤压橡胶衬层造成衬层破损、渗漏，保障坝体防护结构的完整性。梯架配套设置链条撑杆调节机构，可根据不同坝段的坝面倾斜角度，现场调整梯架的支撑角度与水平度，无需额外定制适配构件，即可适配不同坡度的坝面作业需求，梯架上端预留与坝顶巡检平台的对接接口，可快速完成与现有巡检通道的拼接，形成连续的作业通行路径。装置下端设置小型作业平台，平台周边设置临边防护栏，可供2-3名检修人员同时开展吸入管阀门操作、管路巡检、渗漏点排查等作业，平台尺寸预留足够的工具摆放空间，满足常规检修作业的操作边界要求。整套结构在设计时充分考虑坝面的风载、人员动载等荷载组合，铝制桁架的杆件截面经过受力优化，在满足承载要求的前提下尽可能降低结构自重，所有连接节点采用防松紧固件，避免坝体长期微振动造成连接件松动，保障长期户外布设的结构可靠性。
