水泥磨级配生产线成套工艺设备结构

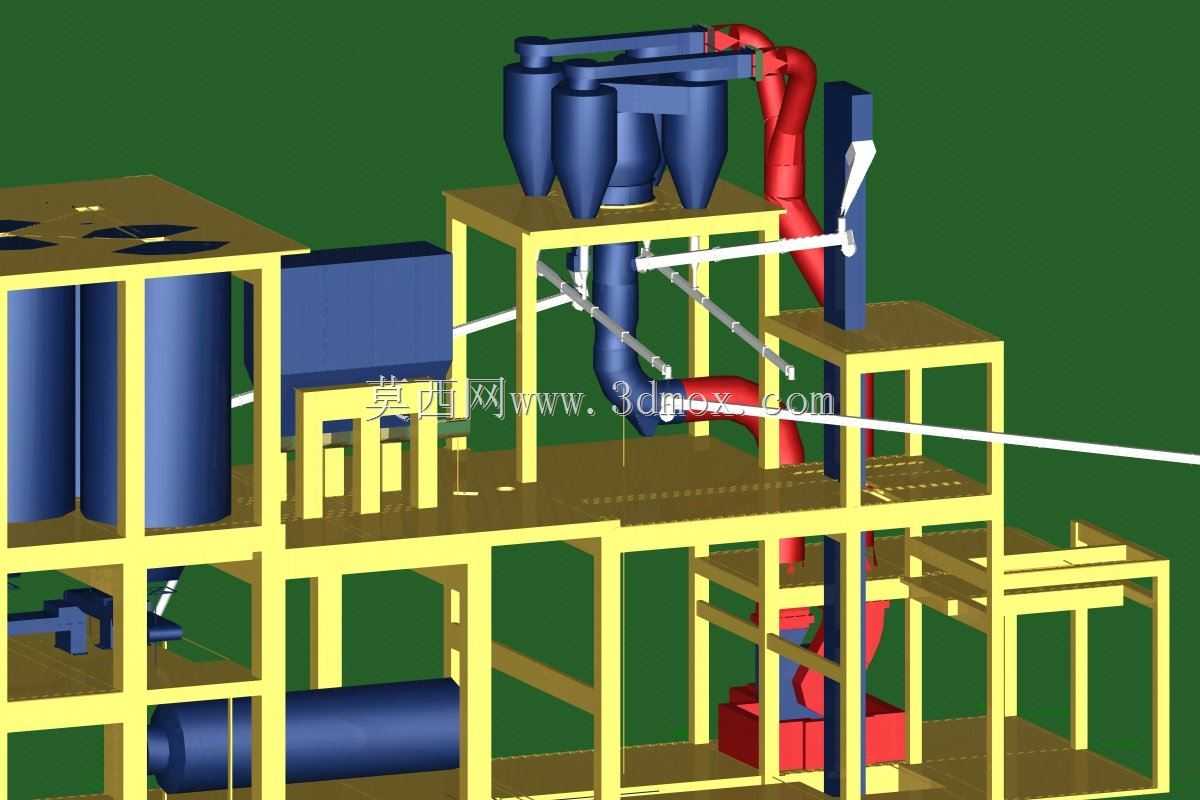

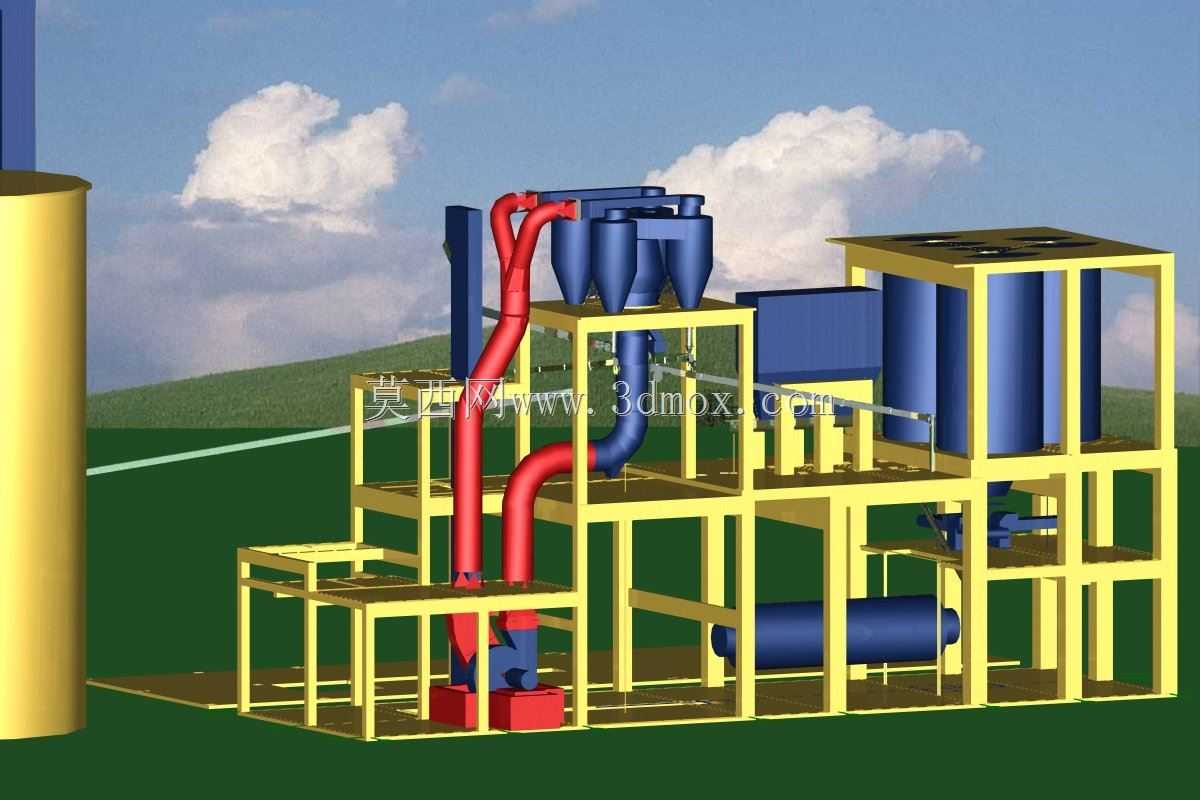

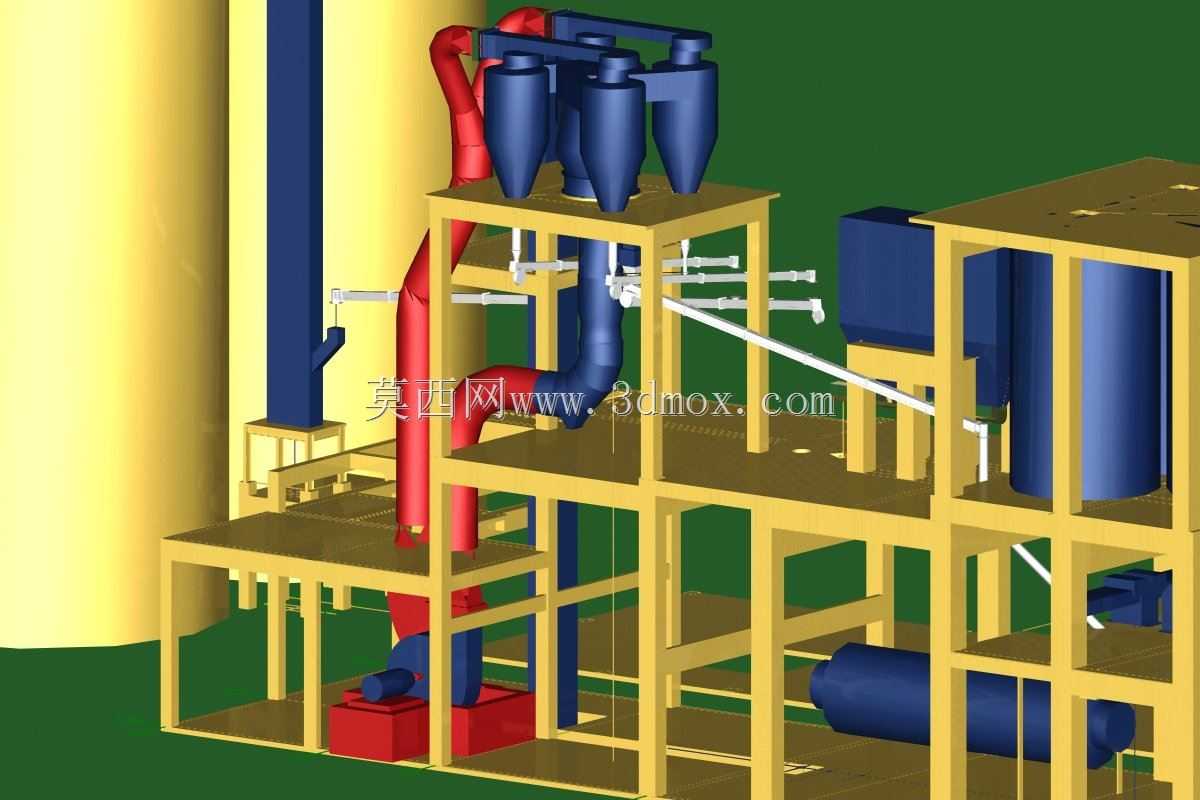

这套三维结构完整还原了水泥成品粉磨工段的全流程工艺布局，主要应用于新型干法水泥生产线的终粉磨作业环节，承担将经过辊压预处理的水泥熟料、混合材、石膏等混合料研磨至符合成品细度要求，同时完成物料分级、输送、收尘、存储的全链路生产功能，是水泥生产环节中决定成品质量与生产能耗的核心工段配置。整套系统采用立体分层钢架平台布局，充分利用厂区竖向空间压缩占地，底层预留了磨机主传动、滑履轴承、主减速机的安装检修空间，横向排布的管磨主机筒体长度与直径匹配S-355型选粉机的处理能力，筒体两端的进出料口分别对接进料输送斜槽与出磨提升机进料口，安装时需保证筒体水平度偏差不超过0.2mm/m，避免长期运行出现轴瓦偏磨问题。中层平台集中布置了工艺管线、阀门组与检测元件，红色管道为含尘气体输送风管，蓝色管道为净气回流与成品料输送通道，所有管线的转弯半径均按照粉体输送的最小阻力要求设计，避免物料在管道内沉积堵料，平台走道宽度预留不小于800mm的操作检修空间，护栏高度符合工业生产平台的安全规范要求。上层平台搭载S-355型Sepax选粉机组，四台旋风筒呈对称排布保证气流分布均匀，选粉机可通过调整转速灵活控制成品水泥的细度模数，适配不同标号水泥的生产需求，选粉机的粗粉回料口直接接入磨头实现回料重磨，减少物料输送的冗余环节。系统配套的静电除尘器布置在选粉机排风端，处理风量匹配整个粉磨系统的通风量要求，可将排放浓度控制在国家环保标准要求范围内，收集的成品粉料直接通过斜槽送入成品水泥筒仓存储。整套设计充分考虑了设备安装的预留边界，各设备之间的检修间距满足大型部件吊装更换的空间要求，管线排布避开了设备吊装孔与检修通道，整体布局紧凑流畅，既保证了生产工艺的连贯性，也兼顾了日常运维的操作便利性，可直接用于水泥生产线技改方案论证、新线建设的布局参考，也可作为粉磨工艺教学的具象化演示载体，帮助运维人员快速掌握各设备的连接逻辑与工艺作用。
