矿山用三级破碎机进料料槽结构设计

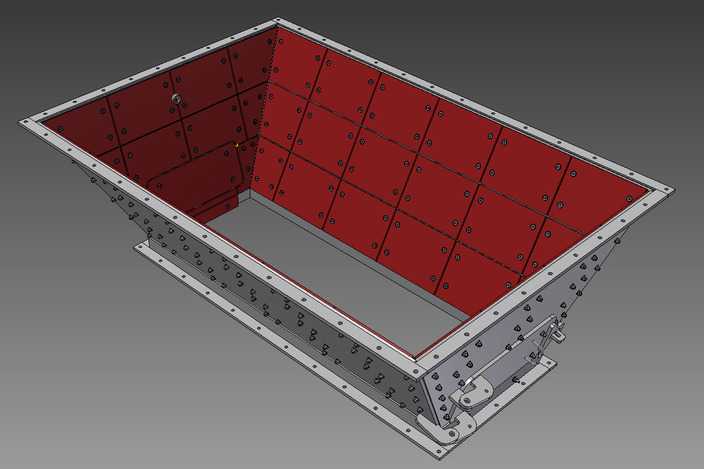

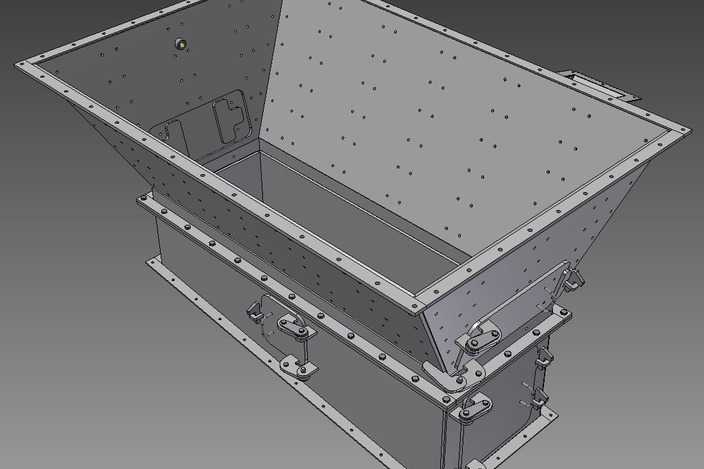

本作品为矿山三级破碎机配套的进料料槽三维设计模型，整体采用上宽下窄的漏斗式敞口结构，建模过程严格遵循矿山破碎工况的实际使用需求，先完成整体槽体框架的基准搭建，再逐一拆分各功能部件进行细节建模。模型外观渲染采用写实工业风格，槽体内壁的耐磨衬板统一赋予深红色耐磨防护材质，外部金属框架采用哑光灰碳钢材质，所有连接螺栓、铰接支座、锁紧机构均按照实际工业标准件参数建模，细节还原度高。结构设计上，料槽整体采用法兰边拼接结构，顶部敞口边缘设置整圈加厚连接法兰，法兰面均匀排布螺栓孔用于和上游进料设备密封对接，槽体侧壁采用分段式钢板拼接，内壁满布模块化耐磨衬板，每块衬板通过沉头螺栓与外壁框架固定，便于后期磨损后单独更换，降低运维成本；槽体下部收窄段设置铰接式检修门结构，配套锁紧卡扣与铰接支座，可快速开启完成槽内堵料清理与衬板检修作业。设计思路围绕矿山铝土矿破碎的高磨蚀、大进料量工况展开，针对物料下落冲击磨损问题，将内壁衬板设计为可快速替换的模块化单元，避免整体槽体磨损后整体报废；槽体框架采用加厚型钢焊接结构的建模逻辑，预留足够的结构强度余量，承受大块矿石下落的持续冲击；同时考虑现场安装与检修需求，在槽体外侧预留吊装点位与检修操作空间，整体结构兼顾耐磨性能、结构强度与运维便利性，模型完整还原了料槽上半部分的衬板组件与槽体框架结构，各部件装配关系清晰，可直接用于生产图纸转化、结构校核与工况模拟演示。
