亨利山水库配套储水罐体及爬梯结构设计

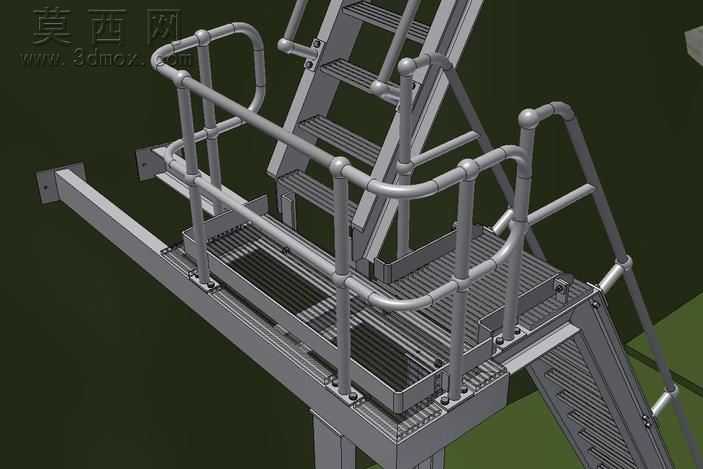

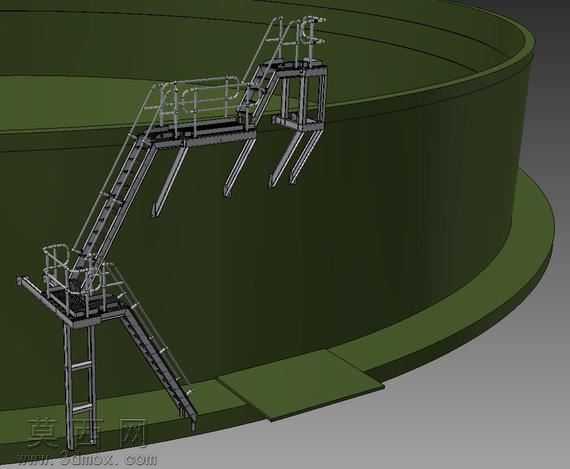

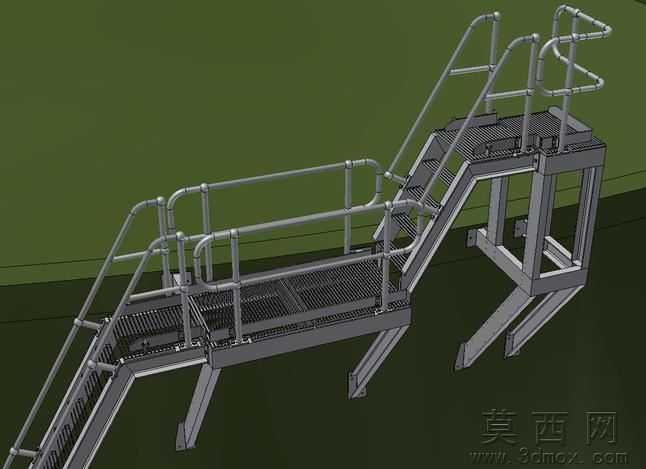

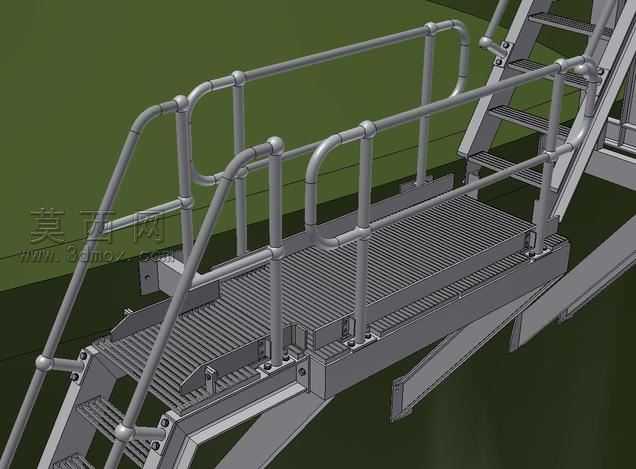

本作品为面向市政供水配套的亨利山水库储水设施三维建模成果，建模阶段采用自底向上的装配设计思路，首先完成核心储水罐体的参数化构建：罐体整体为大直径圆筒形结构，建模时严格遵循薄壁储液结构的力学设计逻辑，对罐壁底部与环形基础法兰衔接的位置做了加厚过渡处理，避免储水满容状态下的应力集中问题，罐壁外侧设置多道环形加强筋，沿罐体高度方向等距排布，强化大尺寸薄壁罐体的抗形变能力，罐体底部的环形安装法兰预留了均匀排布的安装孔位，可匹配现场混凝土基础的锚固安装需求。附属的检修爬梯结构采用模块化拆分建模，将爬梯拆分为底部支撑支架、倾斜梯身段、顶部操作平台、安全防护护栏四个独立模块，每个模块单独完成结构细节构建：梯身的踏步采用防滑纹理设计，两侧扶手做了圆弧收边处理，底部支撑支架采用三角稳定结构，与罐壁外壁的连接位置预留了螺栓装配接口，可实现现场快速拼接安装，无需在罐体上做额外焊接作业，降低施工对罐体防腐层的破坏。材质渲染阶段，罐体主体采用军绿色哑光防腐涂层材质，还原户外水利设施的防腐涂装效果，表面添加细微的颗粒质感模拟真实涂装的肌理，爬梯结构采用银灰色金属材质，区分钢构件与铝构件的材质差异：支撑支架部分做了轻度做旧的金属质感处理，模拟户外长期使用的轻微氧化效果，梯身踏步添加防滑耐磨的粗糙质感，护栏部分采用亮面金属材质突出安全防护结构的辨识度。整体建模过程严格对齐市政供水设施的实际功能需求，所有结构尺寸均参考同类型水库储水设施的通用设计参数，既保证了模型的视觉还原度，也具备实际工程参考价值，可用于水利设施方案展示、施工交底演示等场景。
