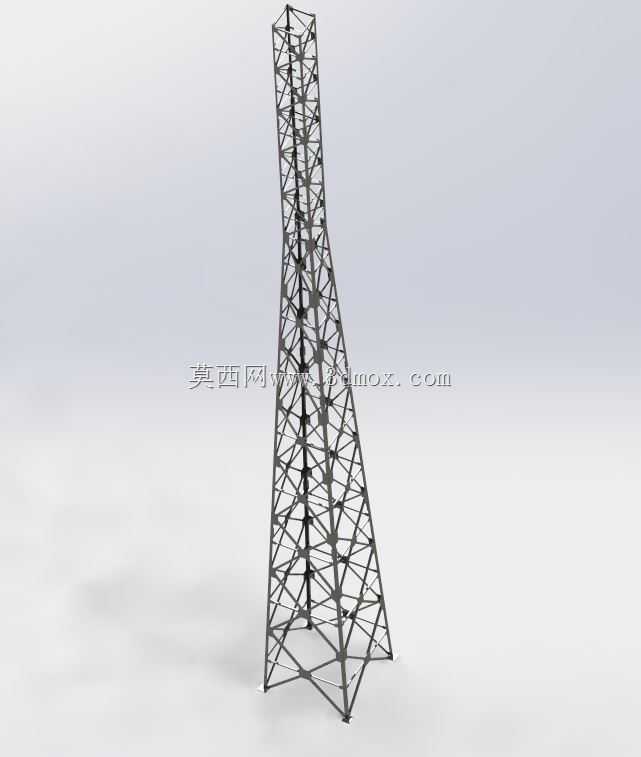

桁架式钢结构通讯信号传输塔架

该格构式桁架塔架是高耸支撑类钢结构设施的典型设计，广泛应用于野外通讯信号覆盖、高压输电线路架设、环境监测点位布设、风力测风站点搭建等场景，作为核心承载结构为顶部挂载的通讯天线、输电导线、监测仪器、小型风电设备提供稳定的高空安装位，可适配平原、山地、丘陵等多种复杂野外地形的安装需求。从实际用途来看，这类塔架通过自身的高度优势，规避地面建筑物、植被对信号传输、线路布设的遮挡，有效提升信号覆盖半径与线路架设高度，减少地面人为活动、自然地质变动对挂载设备的干扰，保障信号传输、电力输送、环境监测等工作的长期稳定运行。在功能特性设计上，整体采用空间桁架结构形式，所有杆件均采用等边角钢材质，通过节点板配合螺栓连接形成稳定的空间受力体系，相较于实腹式塔架，自重更轻、风阻系数更小，能有效降低强风、覆冰等恶劣野外工况下的结构荷载，同时杆件标准化程度高，便于工厂预制生产与现场快速拼装，后期维护时可单独更换锈蚀或受损杆件，大幅降低全生命周期的运维成本。设计思路上，整体采用上窄下宽的四棱锥渐变截面形式，底部根开尺寸经过受力验算优化，既保证足够的支撑稳定性，避免塔架在侧向风荷载作用下发生倾覆，又控制底部占地面积，减少土地占用与基础施工的工程量；塔身沿高度方向每隔固定间距设置横向横隔与交叉斜撑，将整体结构划分为多个标准受力节段，保证各节段杆件受力均匀，避免局部应力集中导致的结构失稳，同时爬梯沿塔身内侧布置，为后期设备检修、部件更换提供安全的通行通道。在外形尺寸与安装边界方面，塔架底部四个支脚的安装点位需保证在同一水平基准面上，基础需根据现场地质条件设计对应承载力的混凝土独立基础，预埋螺栓与塔架底部法兰精准对位；塔身整体高度可根据实际挂载需求调整，顶部预留标准化安装法兰盘，可适配不同规格的通讯天线、监测设备的安装孔位，安装时需保证塔身整体垂直度偏差控制在规范允许范围内，避免长期偏心荷载影响结构使用寿命，塔架周边需预留足够的施工与维护操作空间，满足吊装设备作业、后期检修通行的空间需求。
