十二毫米直筒型直线运动轴承

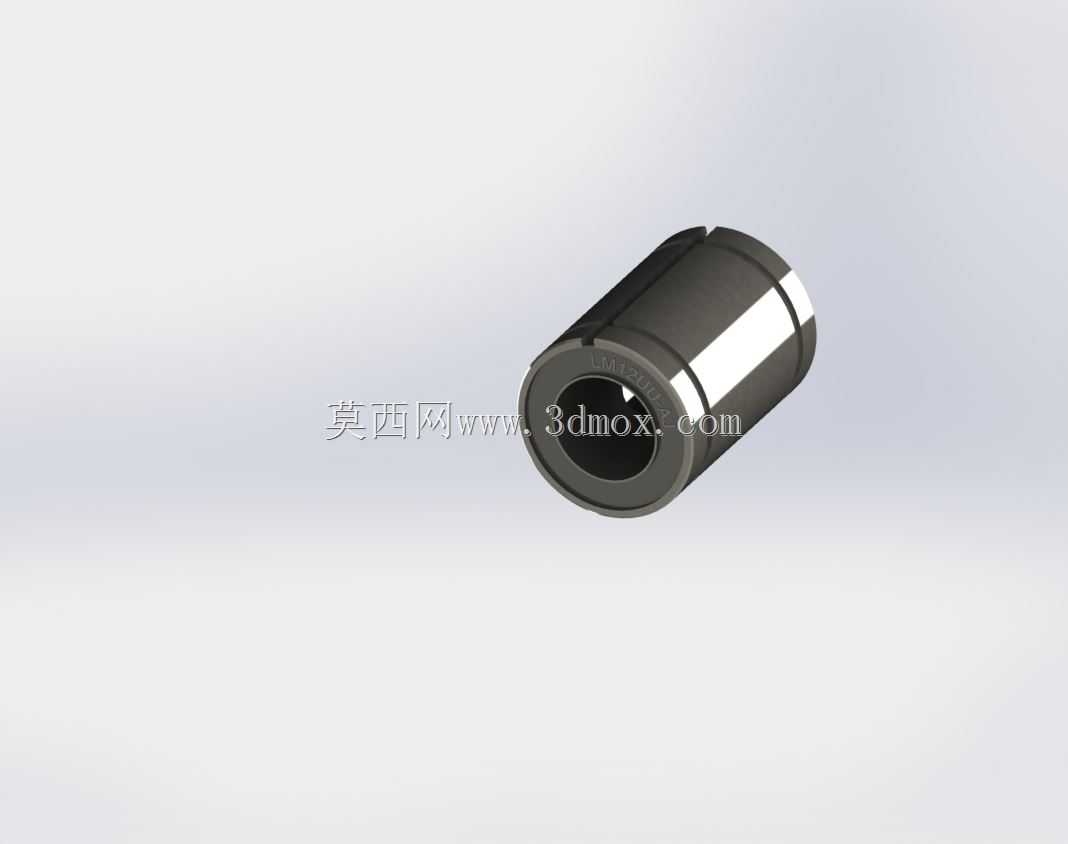

　　这款内径十二毫米的直筒式直线轴承，主要用于承担沿单一轴向做往复直线运动的导向与支承任务，常见于3D打印机光轴滑台、包装设备推料机构、小型分拣线移动工位、检测设备探针进给单元以及教学实验平台中。它的工作逻辑并不复杂：外壳保持圆柱外形，内部布置循环钢球，钢球在保持架约束下沿滚道循环滚动，轴在轴承内孔中通过时由钢球点接触承载，相比滑动衬套，摩擦阻力更小，启动阶段不易出现爬行，低速往复工况下运动一致性更好。

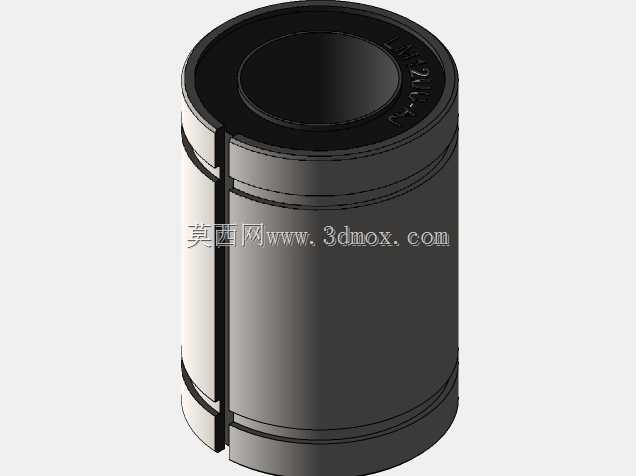

　　从结构布置看，该零件采用开口直筒形态，外圆可装入轴承座、安装板或铝型材配套支座中，依靠座孔约束径向位置；端部挡圈和保持架共同限制钢球回路的轴向位置，保证钢球在承载区与回流区之间稳定循环。建模时需要重点处理内孔与光轴之间的配合关系：十二毫米内径对应常用十二毫米光轴，实际选型不能按过盈思路处理，而应保留顺畅滑动所需的微小间隙；外圆与座孔则按定位安装要求控制同轴度，避免装入后轴线偏斜造成钢球载荷集中。

　　外形边界方面，直筒轴承的长度、外径和内径共同决定安装空间。布局时不能只给轴径留位置，还要考虑外圆座孔的壁厚、端部挡圈突出量以及润滑维护空间。若多个轴承并联支承同一根光轴，轴承间距应结合滑台悬臂长度确定：间距过小，抗倾覆能力不足；间距过大，轴的挠度和不同轴误差会被放大。对于侧向载荷明显的机构，单靠一只短轴承往往不够，通常采用双轴承或加长型布置，使力矩由两个支承点分担。

　　实际设备中，这类轴承适合轻载、高频、短行程的线性运动。例如在推料工位上，气缸或电缸带动滑块沿光轴前进后退，直线轴承负责约束滑块除进给方向以外的自由度；在检测设备中，探针架需要平稳上下移动，轴承可以降低手动或伺服驱动时的阻力波动；在包装与分拣机构里，挡料板、拨叉、吸盘架等部件频繁往复，轴承的滚动导向能减少磨损并保持重复位置精度。

　　设计思路上，不能把直线轴承当作万能连接件。它对安装基面、光轴直线度和轴间平行度较敏感，两根导向光轴若平行度偏差过大，滑块运行中会出现卡顿、异响和局部磨损。轴端倒角、轴承装入方向、挡圈槽位置以及固定座端面垂直度都需要在三维布局阶段提前检查。对于有粉尘、碎屑或纤维飞散的场景，还应在端部预留密封或防尘片空间；洁净低速场景则可关注润滑脂保持能力，避免钢球回路干摩擦。

　　建模表达时，圆柱外表面、内孔滚道区域、端部卡圈、保持架窗口和钢球循环路径是核心结构。虽然外观件看似简单，但装配关系必须真实：轴承内孔与光轴同轴，外圆与安装座孔贴合，端面留有轴向定位面；周边机构还要留出拆装路径，不能让支座、螺钉或线束挡住轴承压入方向。通过这些细节，模型不仅能展示零件外形，也能直接服务于光轴导向机构的空间校核与选型确认。
