桁架式钢结构电讯塔塔身节点结构

　　该三维结构呈现的是桁架式电讯塔塔身交汇区段的内部构造，建模重点落在多根主弦杆、斜腹杆与中心连接节点之间的空间装配关系上。从工程使用场景看，这类塔架主要承担无线通讯信号收发、微波传输或小型天线挂载任务，常见于郊野基站、山区通讯覆盖点以及厂区内部专用通讯链路。塔身并不承受大型工艺设备载荷，核心受力来自风荷载、裹冰荷载、天线侧向推力以及结构自重，因此杆件布置必须在保证整体刚度的同时控制用钢量。

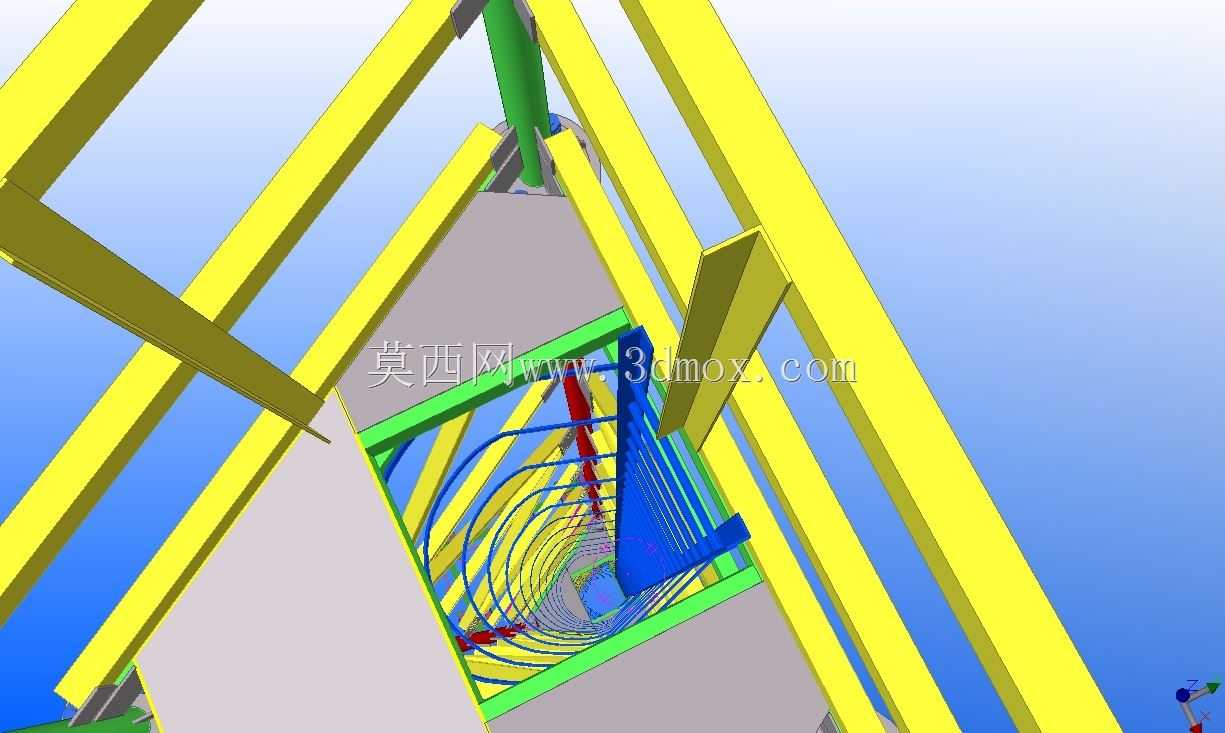

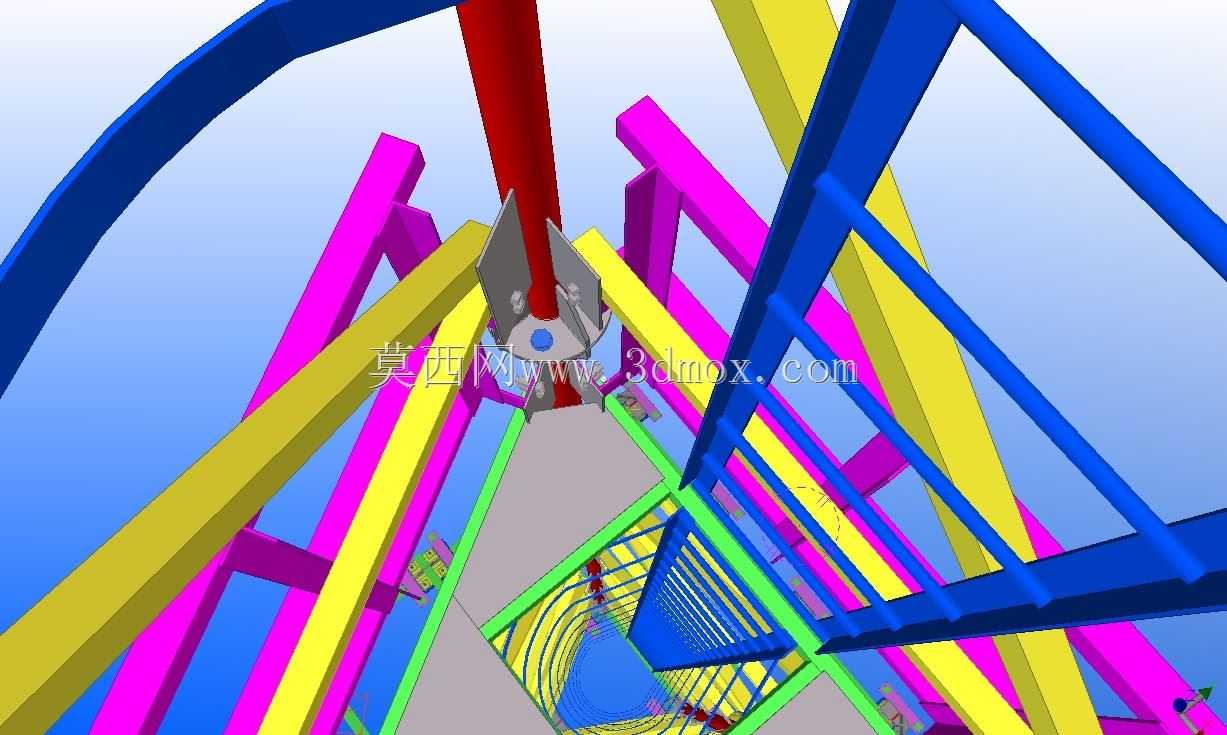

　　画面中可以看到不同走向的彩色杆件在中心区域汇聚：蓝色与黄色构件构成主要承力方向，红色竖杆对应塔轴方向的主弦杆，品红与绿色杆件则承担斜向支撑和平面外稳定作用。这种分色处理并非单纯为了视觉区分，而是在建模阶段把不同规格、不同受力属性的构件归入独立零件，便于后续出工程图时统计型材长度、节点板数量和螺栓用量。实际塔架多采用角钢或钢管型材，杆件端部通过节点板、抱箍或焊接方式交汇；模型中中心灰色连接件即模拟了节点板与加劲板的组合，能够把多方向传来的轴力分散到相邻弦杆上，避免单根杆件端部出现应力集中。

　　从设计思路上，桁架塔遵循“以拉杆、压杆组成空间格构体系”的原则。主弦杆沿塔高连续布置，承担整体弯矩和轴向压力；斜腹杆按一定斜率交叉布置，把水平剪力转化为杆件轴力；横隔面则在若干高度处形成封闭框，限制塔身截面扭转。模型截取的区段正好反映了腹杆穿越弦杆平面时的空间避让关系：斜杆不能无原则地与主弦杆干涉，端部需要切角或偏轴安装，节点板也要根据杆件夹角调整形状。若在二维图纸中表达，这类交汇往往需要多张剖面和节点详图；三维建模则可以直接检查杆件相贯、螺栓操作空间和现场拼装顺序。

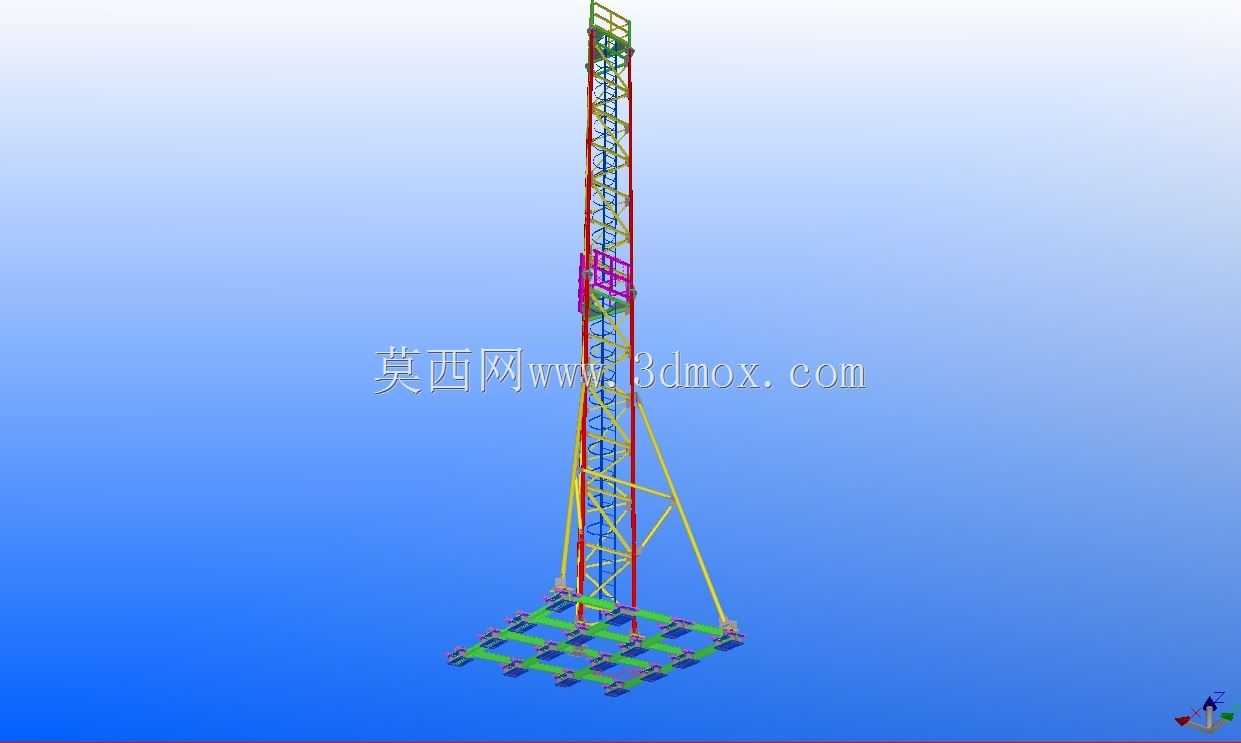

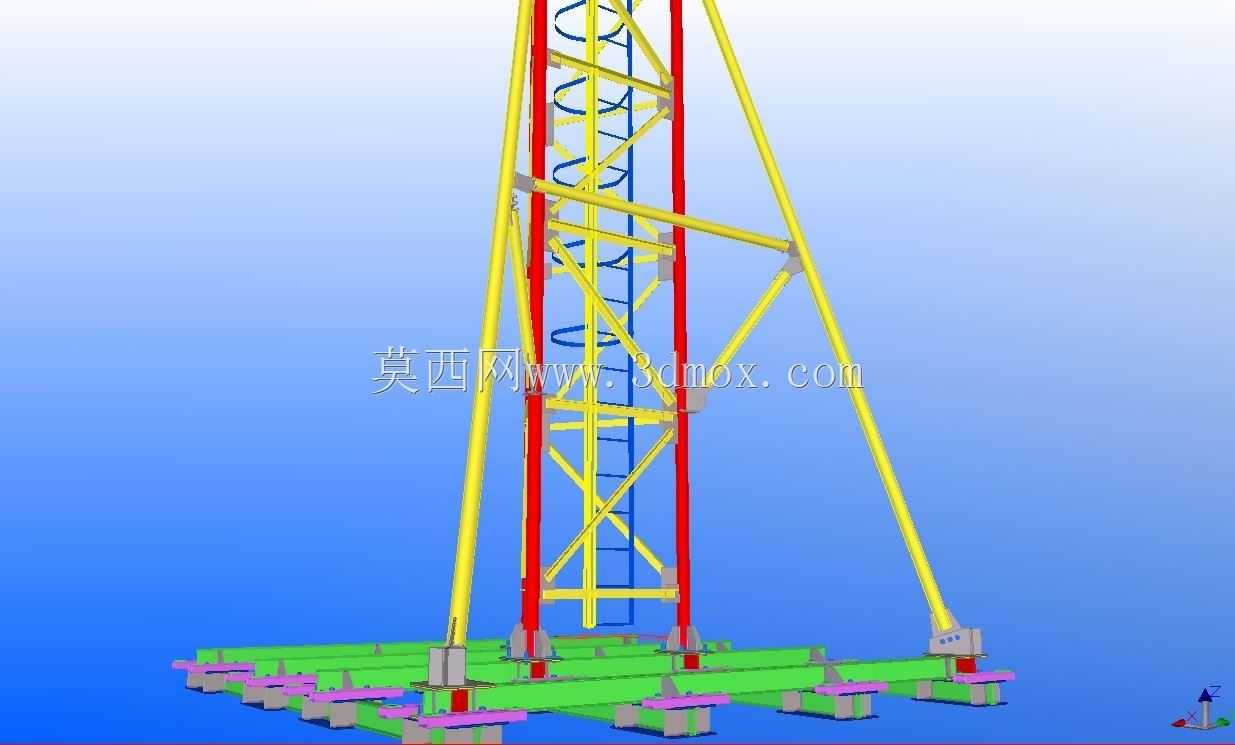

　　外形尺寸与安装边界方面，桁架塔通常采用分段制造、分片运输、现场螺栓拼装的方式。单段塔架长度受运输车辆限界和吊装能力约束，截面宽度随高度收分，底部宽、顶部窄，以降低基础弯矩。模型所展示的内部节点在装配时要预留扳手空间，相邻杆件翼缘之间不能过近，否则高强螺栓无法终拧；节点板边缘与杆件端部也要留出焊接或栓接长度。基础侧则通过地脚螺栓与塔脚底板连接，底板厚度、加劲肋高度和锚栓圈距需根据底部倾覆力矩校核。

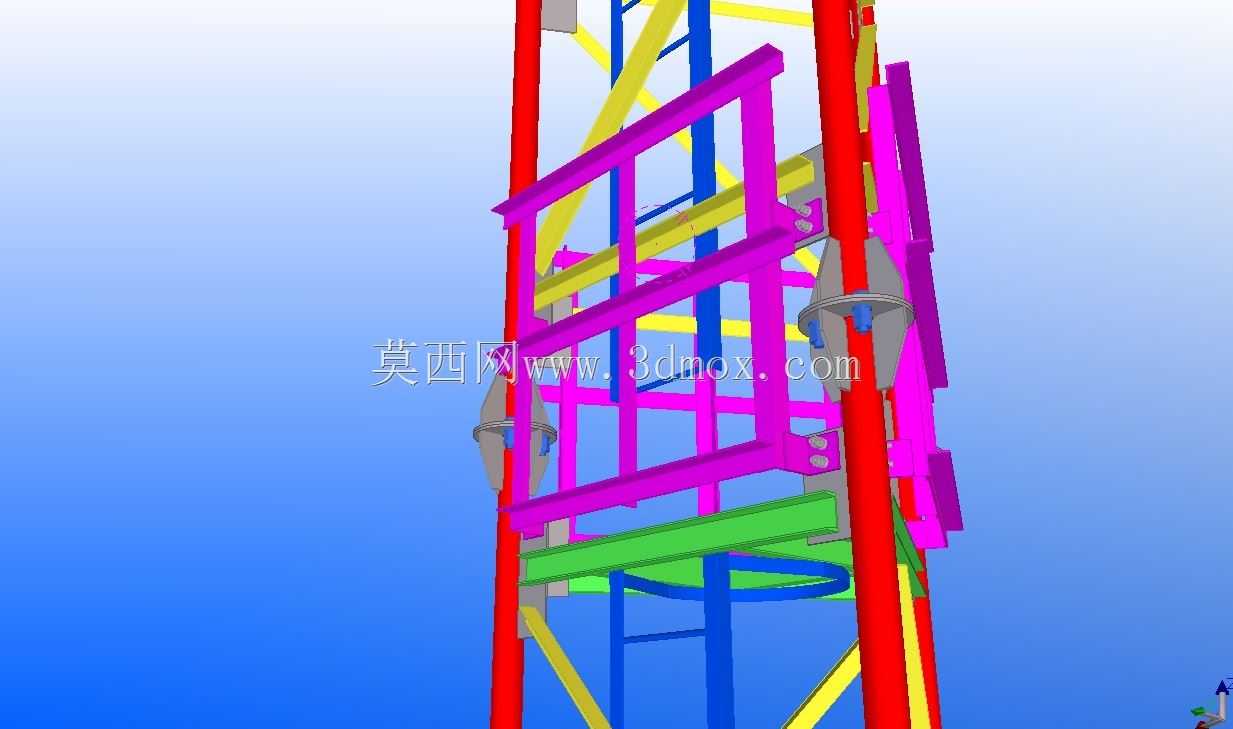

　　在功能特性上，格构式塔身相比实腹筒结构风阻小、自重轻，适合较高的通讯支撑需求；杆件可标准化下料，适合批量预制。维护人员沿爬梯或内置脚钉上升时，横隔面还可作为休息平台和线缆固定依托。天线馈线沿塔身内侧敷设，模型中预留的中空通道正对应走线和检修空间。设计时还要考虑顶部平台荷载、避雷针接地以及不同方向天线挂载引起的偏心，不能只按理想中心受压构件处理。

　　建模过程中，杆件中心线应优先按空间轴线搭建，再赋给角钢或钢管截面，这样便于调整塔高、开档和腹杆倾角。节点处需重点核对中心线是否汇交于一点，若存在偏心，会在节点板中产生附加弯矩；对于螺栓连接，还要表达孔径、边距、端距和拼接板厚度。整体来看，该模型把电讯塔中最复杂的多杆交汇关系直观呈现出来，可用于结构方案沟通、节点受力分析、加工详图深化以及现场安装顺序演示，帮助设计人员在投产前发现杆件碰撞、节点板过小和维护通道不足等实际问题。
