汽车动力总成前置安装固定支架结构

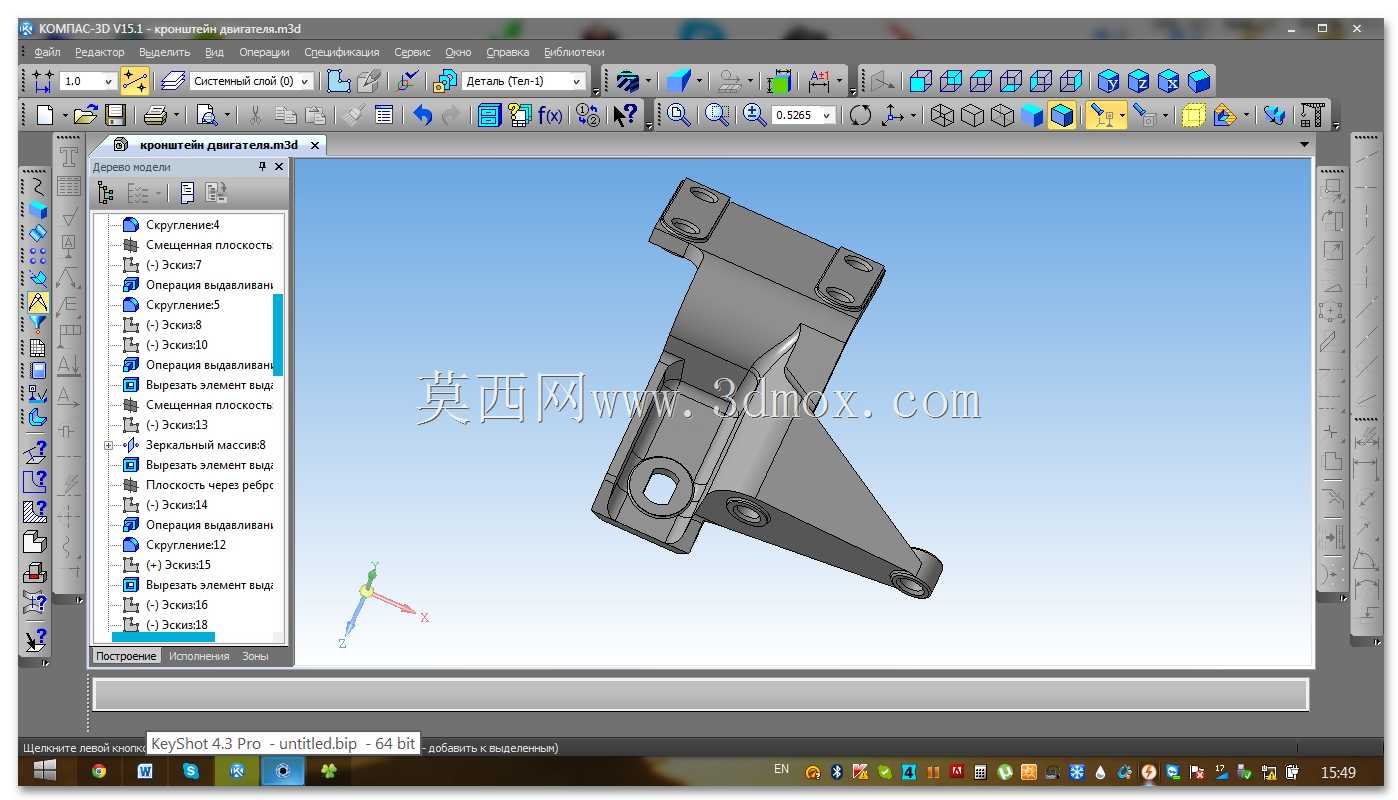

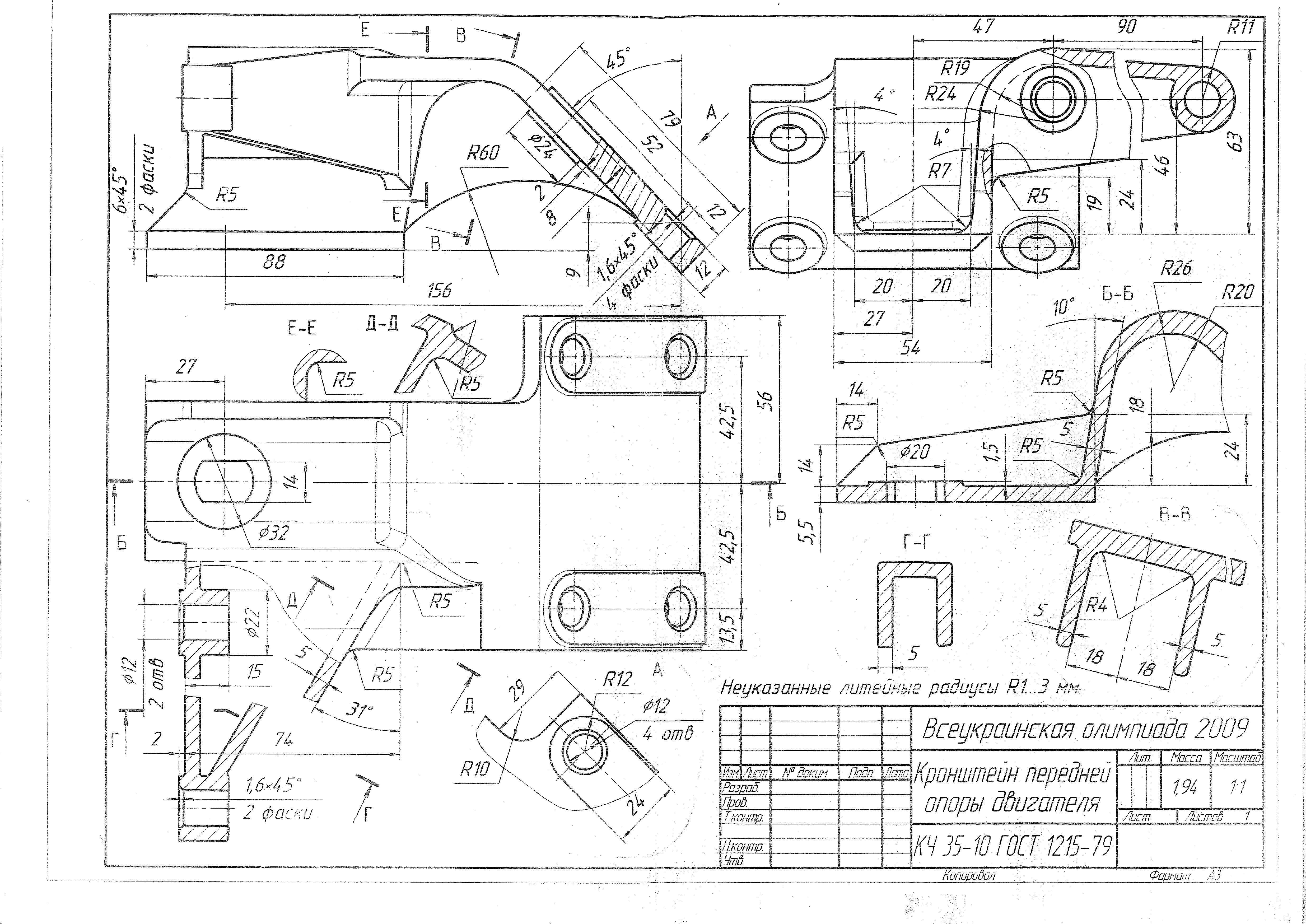

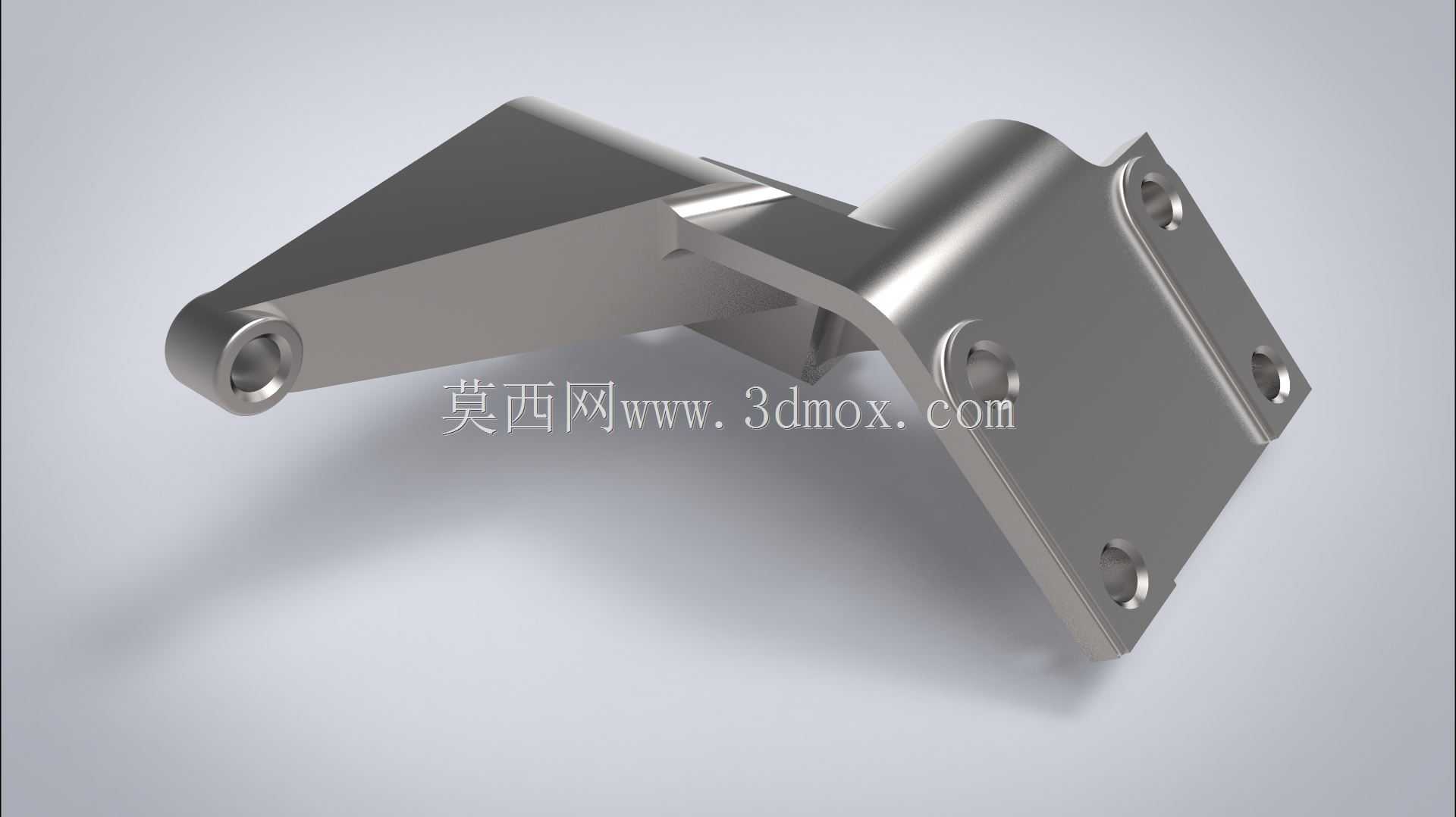

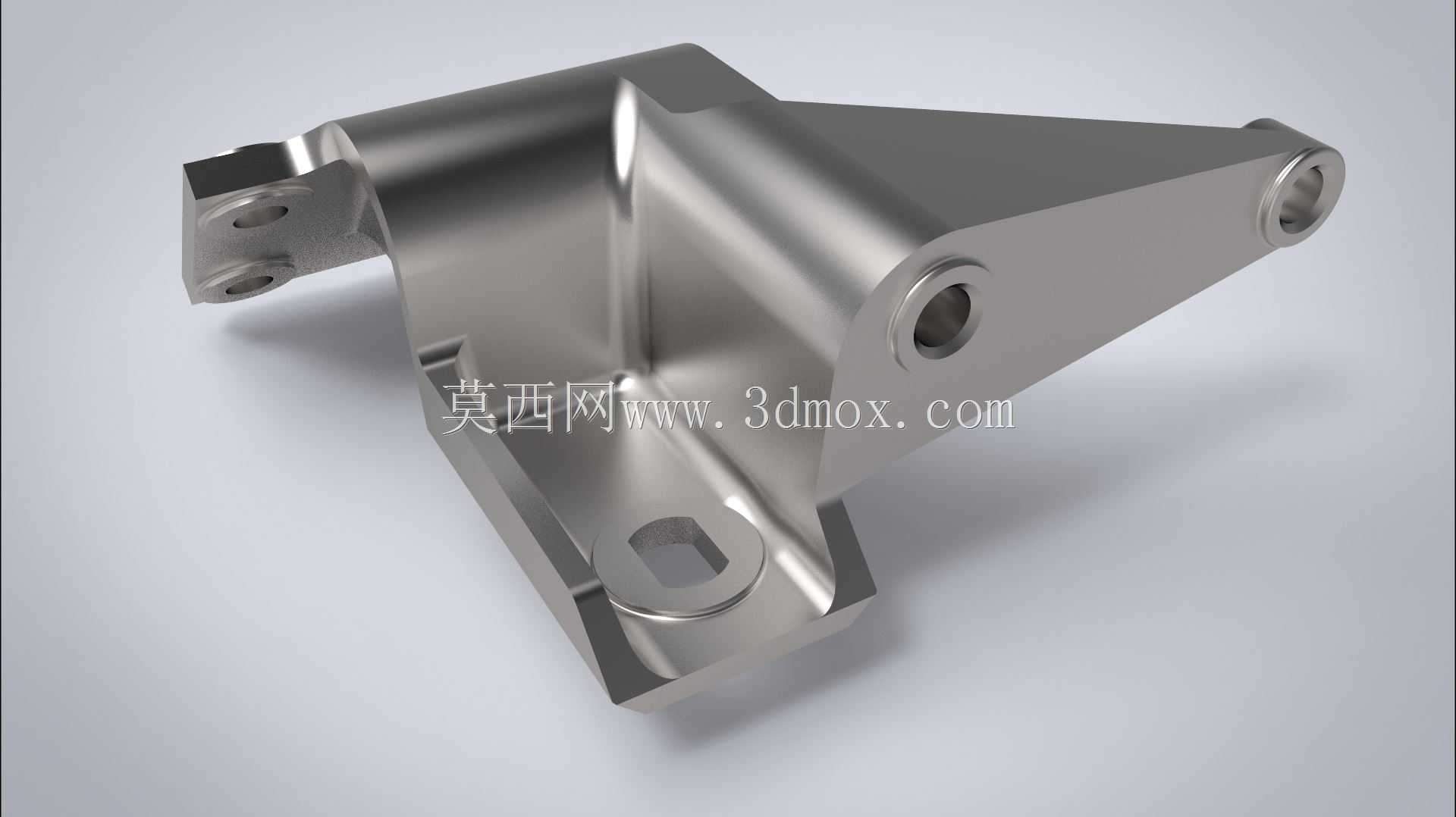

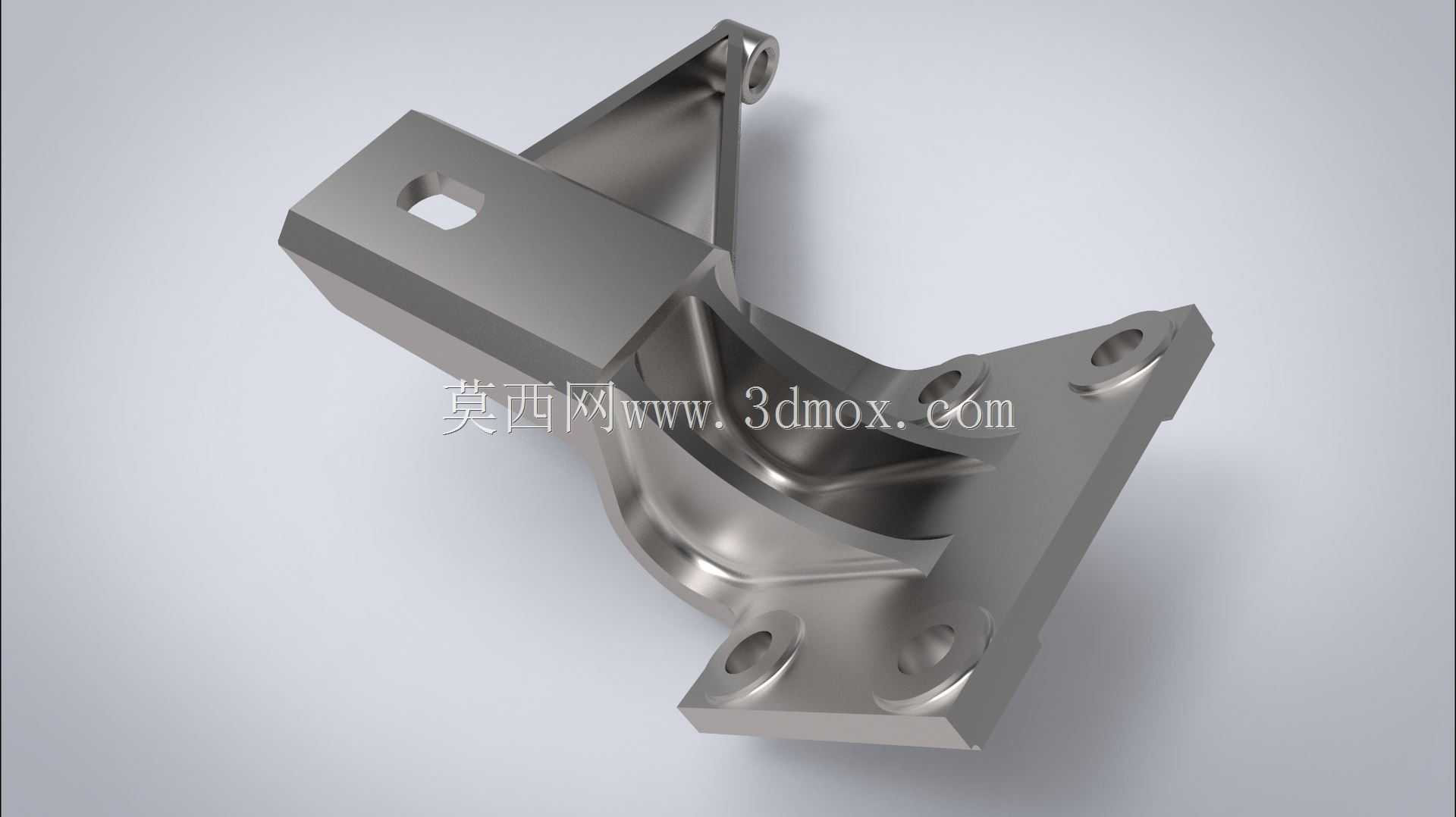

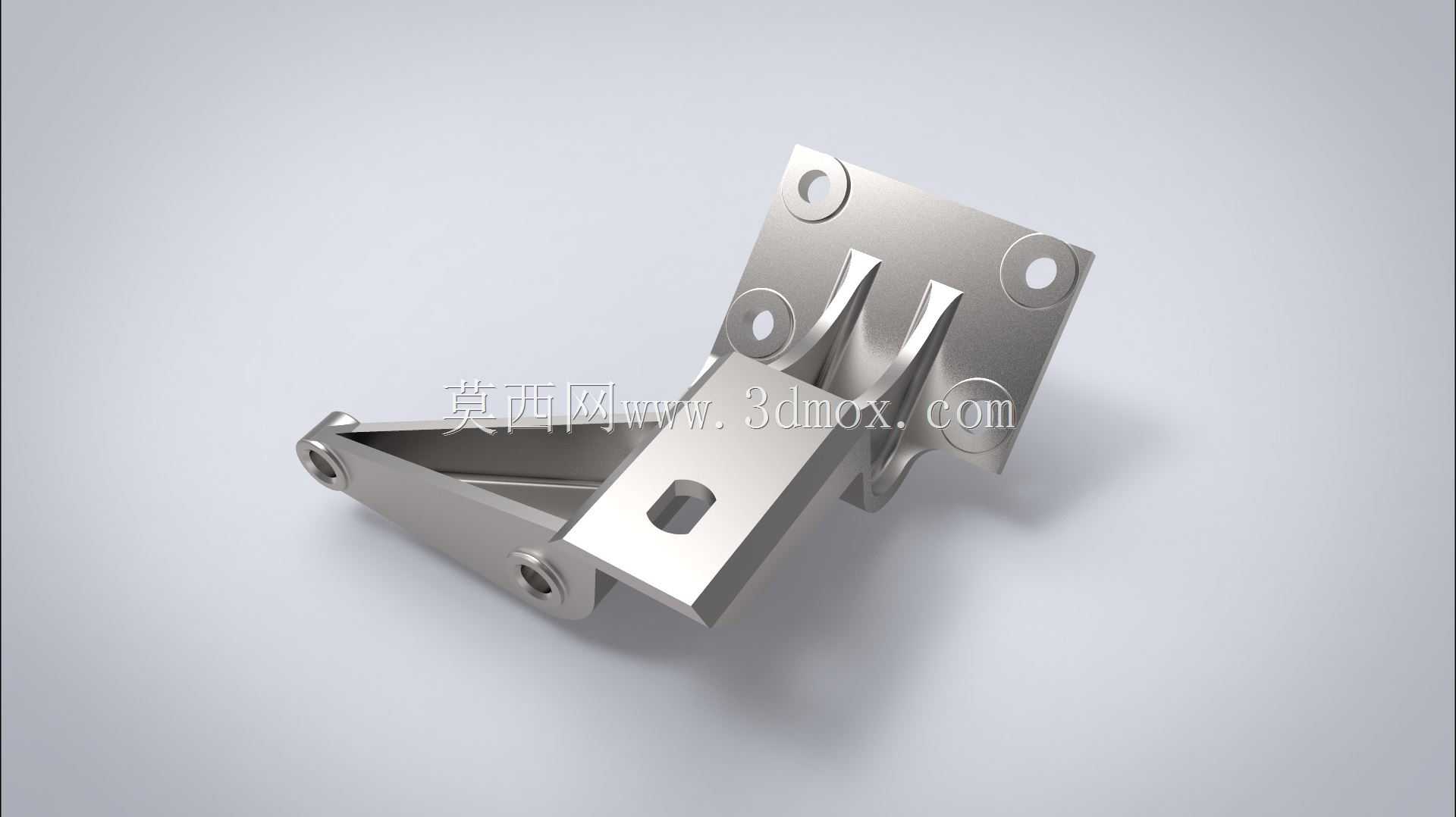

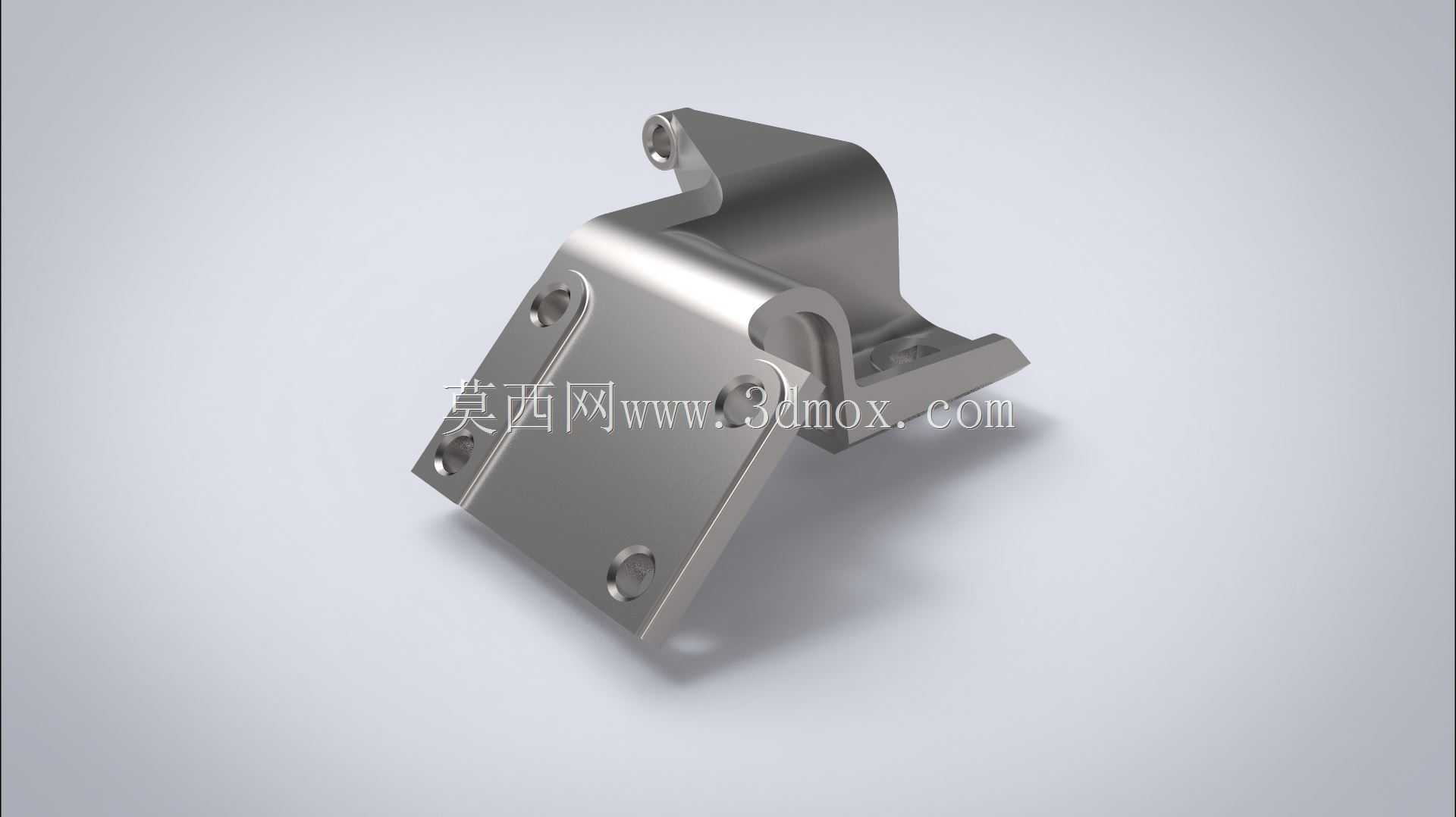

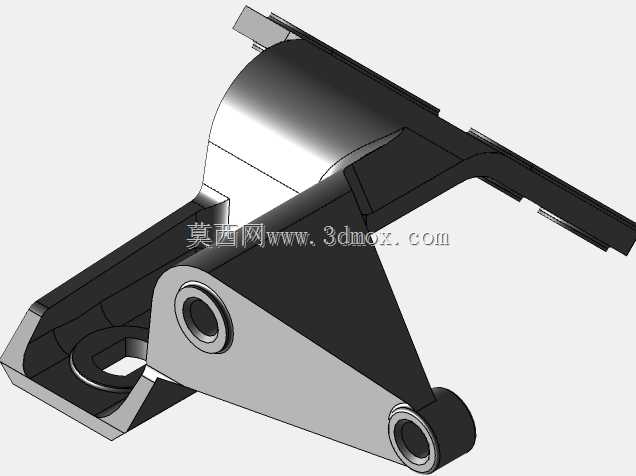

该支架作为动力总成与车身底盘之间的核心连接承载构件，主要应用于乘用车辆、轻型商用车辆的前置动力布局场景，承担着固定发动机前端位置、阻隔动力运行振动传递、约束动力总成位移边界的核心作用，是动力悬置系统中不可或缺的刚性承载部件。在整车运行工况下，该支架需要同时承受动力启停过程的冲击载荷、车辆加减速时的纵向惯性力、转向工况下的侧向倾覆力矩，以及颠簸路面行驶时来自底盘的随机振动载荷，因此其结构强度、刚度与模态特性直接关系到动力总成的运行稳定性与整车NVH表现。从功能特性来看，该支架采用一体化铸造成型的异形承载结构，整体布局遵循载荷路径最短的设计原则：一端设置两组同轴螺栓安装孔位，用于与发动机缸体前端的预设安装面刚性贴合连接，孔位周边设计有增厚的凸台结构，分散螺栓预紧力带来的局部压应力，避免长期受力出现安装面压溃变形；另一端设置带衬套压装孔的悬臂连接端，用于与车身纵梁上的悬置软垫组件配合，通过悬置软垫的阻尼特性衰减发动机运转产生的高频振动，避免振动直接传递至驾乘舱；支架底部设置带定位缺口的水平安装脚，可与底盘副车架的定位凸台配合实现快速装配定位，降低装配过程的对位难度。设计过程中，工程师通过拓扑优化手段对支架非承载区域进行了材料去除，在支架中部设置了三角形加强筋结构连接各安装端点，在保证整体结构刚度满足1500N·m倾覆力矩下形变量不超过0.2mm的前提下，尽可能降低构件自身重量，实现轻量化与结构强度的平衡。外形与安装边界方面，支架整体轮廓适配前置动力舱的紧凑布局空间，各安装孔位的同轴度、位置度公差严格控制在±0.1mm范围内，可兼容同系列多款排量发动机的前端安装接口，安装后与周边冷却管路、线束、散热组件的安全间隙均保持在15mm以上，避免车辆运行过程中出现运动干涉，同时支架表面做了抛丸钝化处理，提升构件的抗腐蚀能力与抗疲劳性能，可适应底盘区域复杂的使用环境，满足整车全生命周期的使用强度要求。
