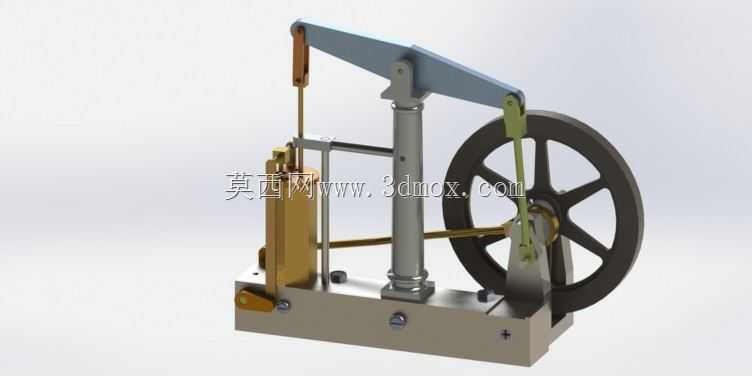

带飞轮传动结构的梁式蒸汽机

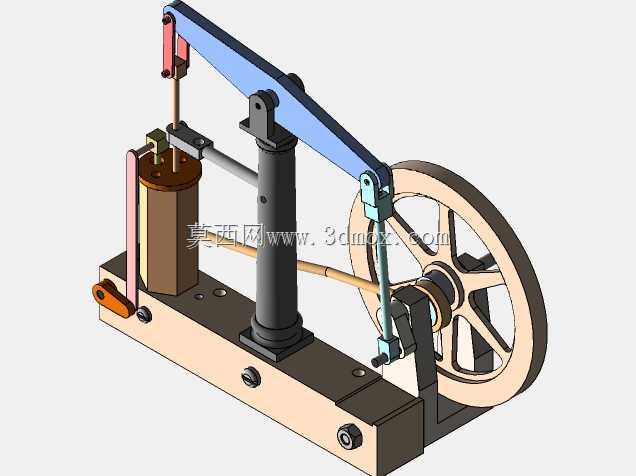

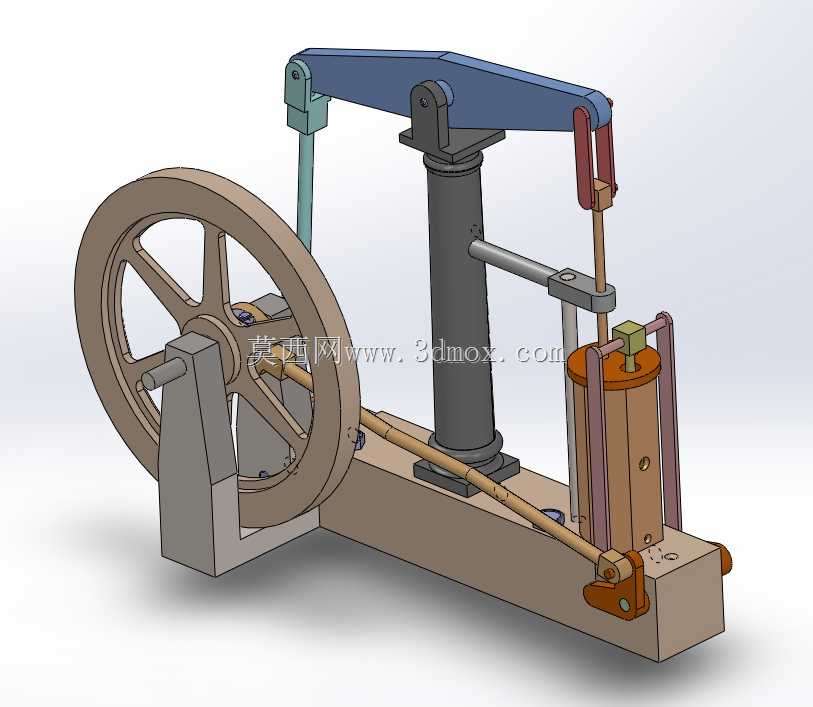

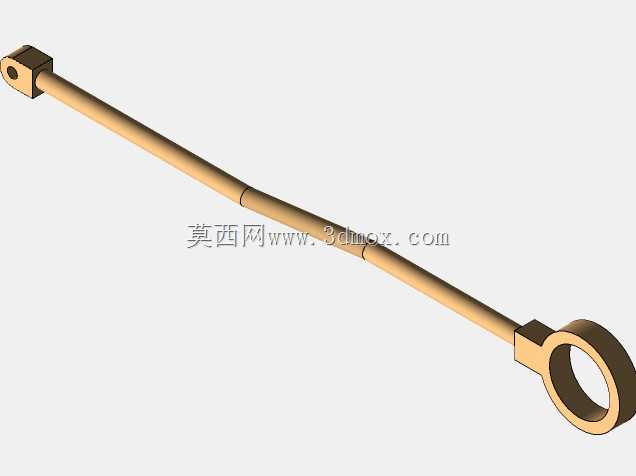

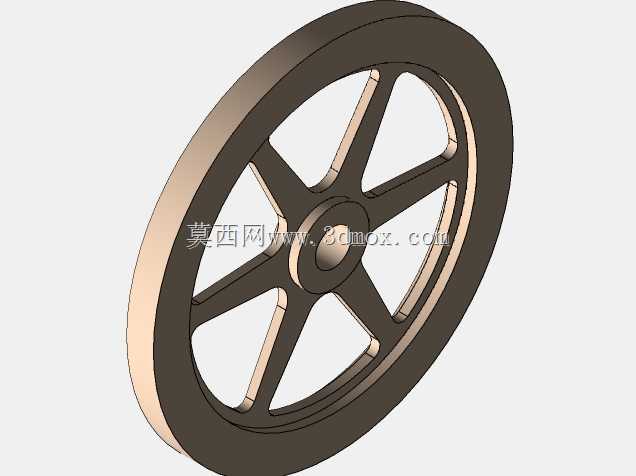

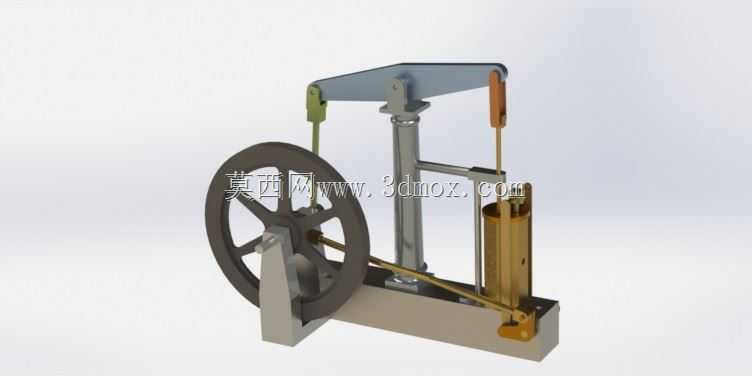

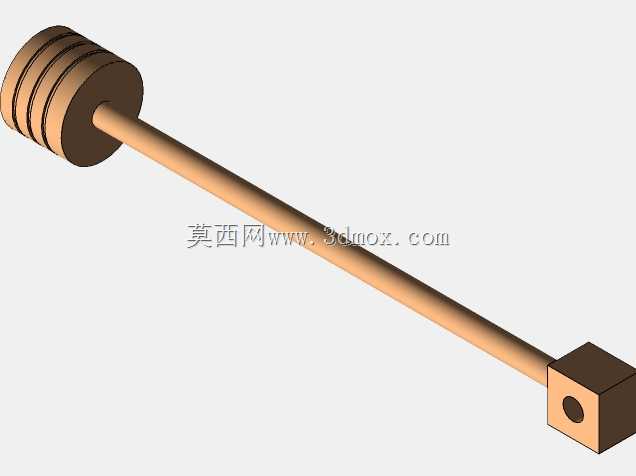

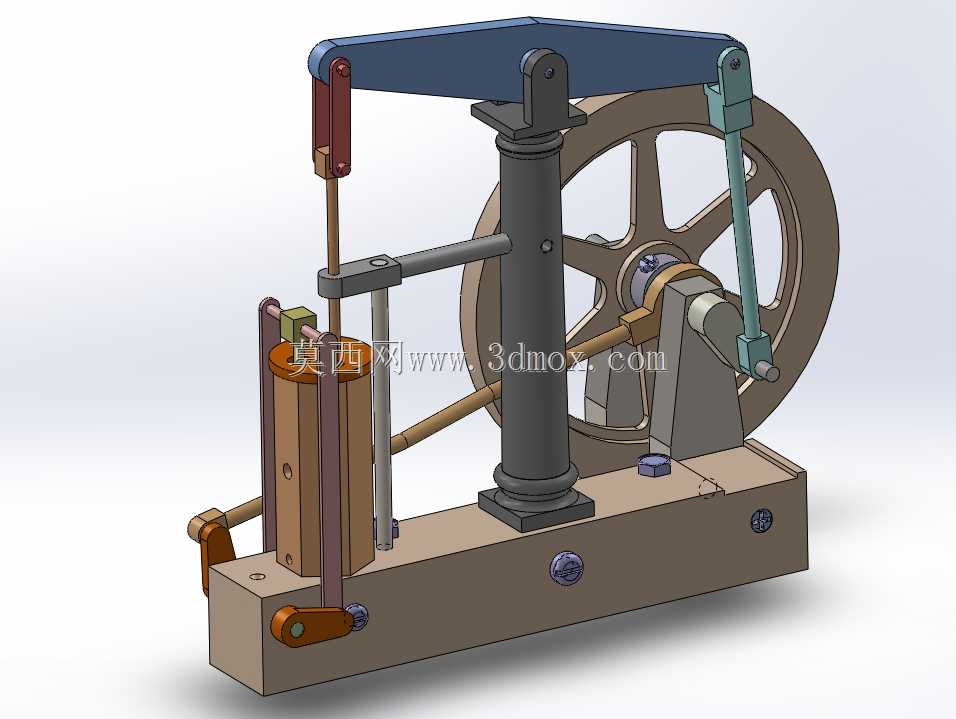

这款梁式蒸汽机属于经典的往复式蒸汽动力转换装置，在工业发展早期曾广泛应用于工厂动力输出、矿山抽水、小型船舶驱动以及早期机车牵引等场景，是将蒸汽热能转化为旋转机械能的典型结构，即便在当下，这类结构也常被用于机械原理教学演示、复古动力装置复刻以及小型动力科普展品制作，能够直观展示曲柄连杆、摇杆传动的核心运动逻辑。该设备的核心用途是通过蒸汽压力推动活塞做往复直线运动，再通过梁式摇臂、连杆结构将直线运动转化为飞轮的连续旋转运动，最终向外输出稳定的旋转扭矩，可带动配套的水泵、发电机、小型加工机具等负载完成作业。从功能特性来看，这套结构带有大直径辐条式飞轮，能够依靠自身转动惯量有效抵消活塞往复运动带来的转速波动，让动力输出更加平稳，避免机构在运动死点位置出现卡滞；立式布置的气缸搭配摇臂梁结构，能够在有限的安装空间内获得更长的活塞行程，提升蒸汽能量的利用效率，整体传动链路的运动副均做了耐磨设计，可长时间维持稳定的运动精度。在设计思路上，该结构采用对称式布局思路，将气缸、支撑立柱、飞轮主轴均固定在一体化的金属底座上，保证整机运行时的重心稳定，降低振动幅度；摇臂梁采用中部铰接支撑的结构，两端分别连接活塞推杆与飞轮侧的传动连杆，通过合理的杠杆比例匹配活塞行程与飞轮曲柄的回转半径，让运动传递过程更加顺滑，减少不必要的动力损耗；底座上预留的固定安装孔位，可方便将整机固定在操作台或者配套机架上，避免运行时出现位移。从外形尺寸与安装边界来看，该装置整体为立式矩形布局，底座长度略大于飞轮直径，宽度可覆盖气缸与支撑立柱的布置范围，整机高度以摇臂梁的最高摆动位置为上限，安装时需要在飞轮侧预留足够的安全转动空间，避免周边构件与旋转的飞轮、运动的连杆发生干涉，同时需要在气缸侧预留蒸汽管路的连接操作空间，方便外接蒸汽供给管路完成动力接入，整体安装边界规整，不需要额外做复杂的地基适配，可直接放置在平整的硬质台面上完成固定后投入使用。
