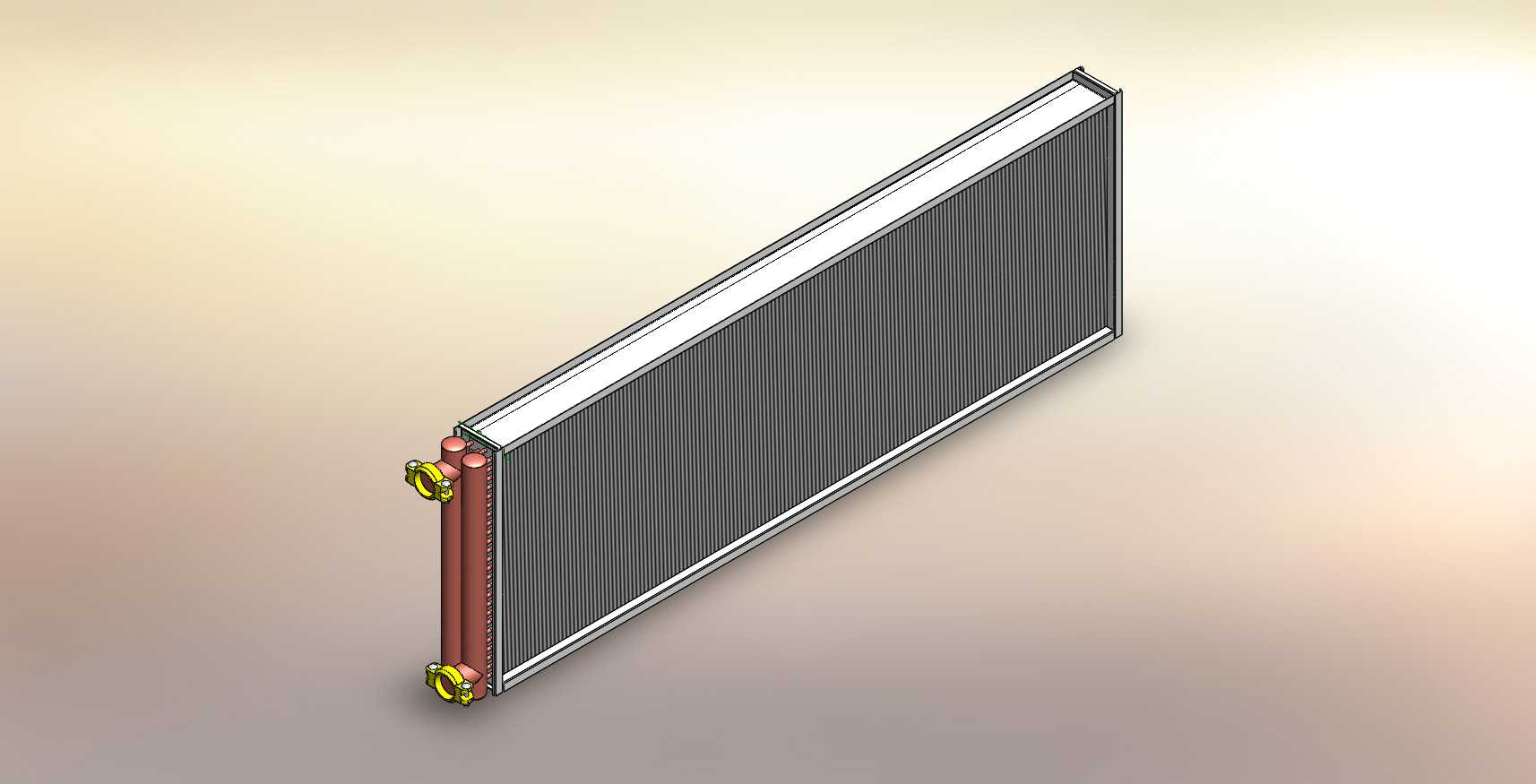

HVAC系统四排25管空气冷却盘管

这款冷却盘管主要面向暖通空调空气处理场景与燃气轮机进气冷却需求设计，是空气换热系统中的核心换热组件，可直接适配组合式空气处理机组的功能段安装，也可独立作为进气冷却单元配套燃气轮机进气系统使用，承担流经空气的降温冷却职能，通过管内流动的冷冻水或冷冻盐水与管外掠过的空气完成热量交换，将目标空气温度降至工艺要求的区间，满足室内环境温湿度调控、工业进气预冷的实际使用需求。

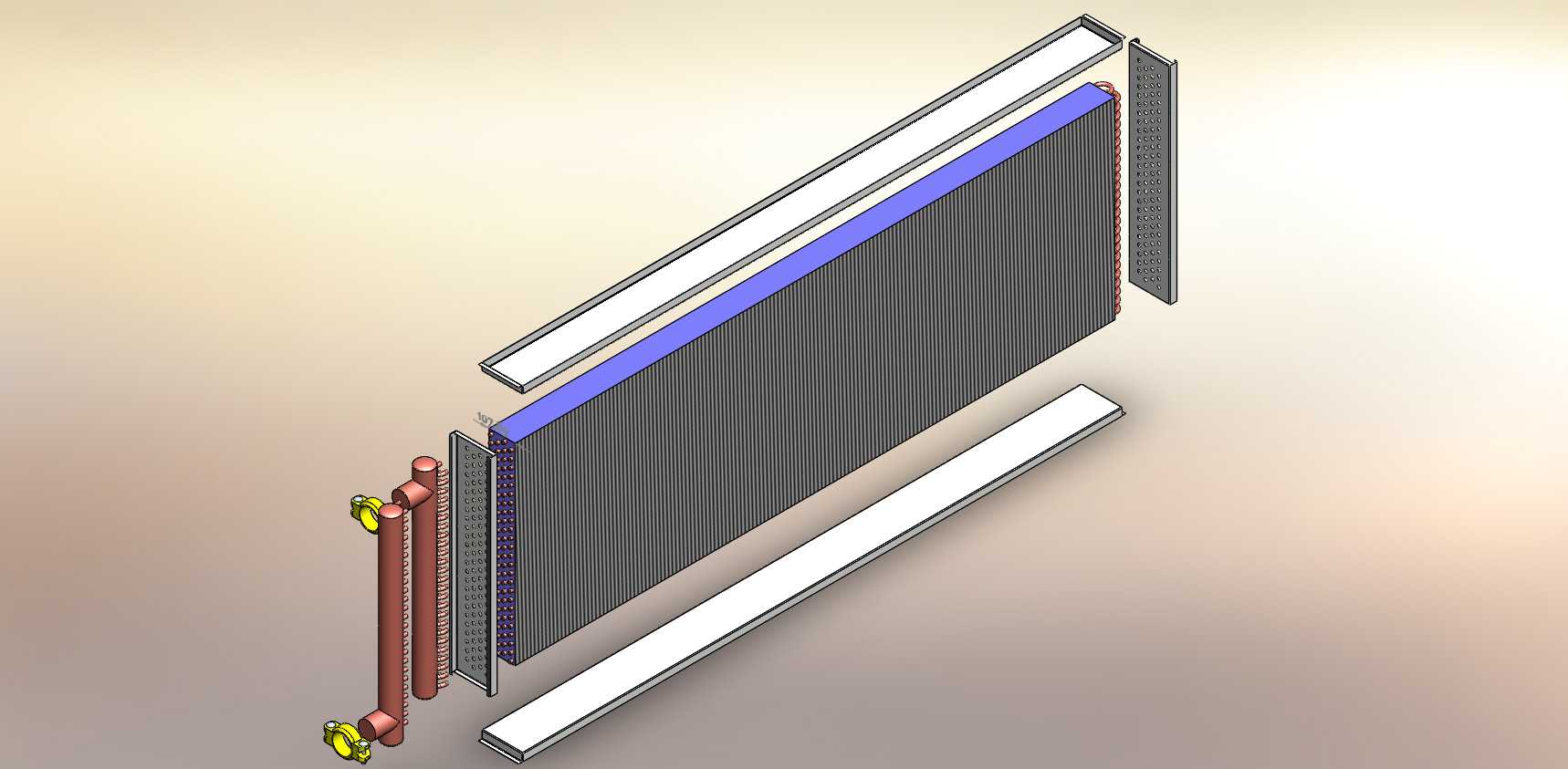

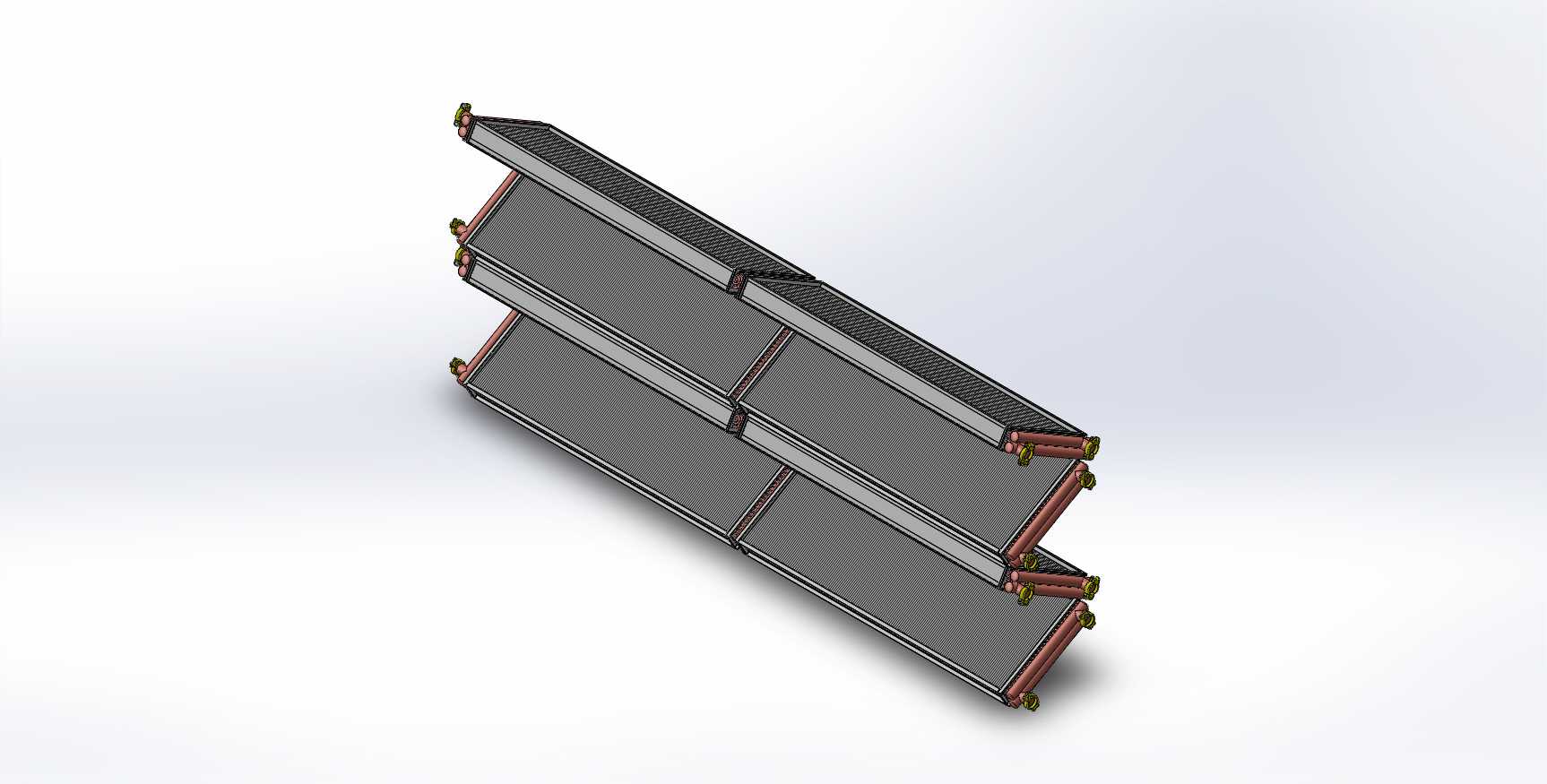

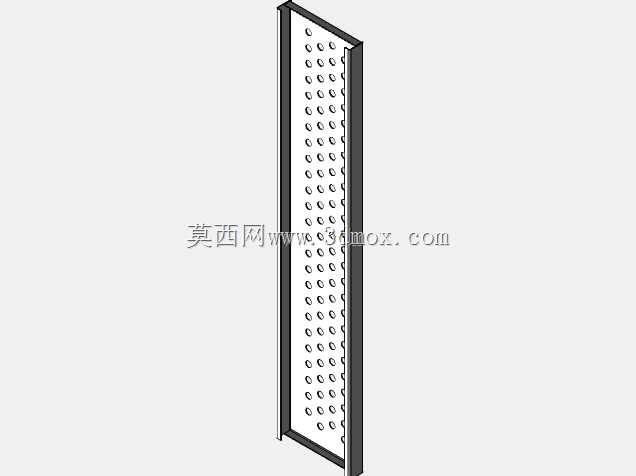

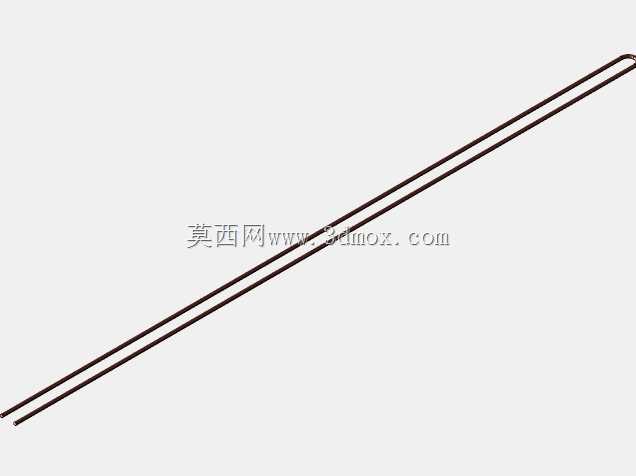

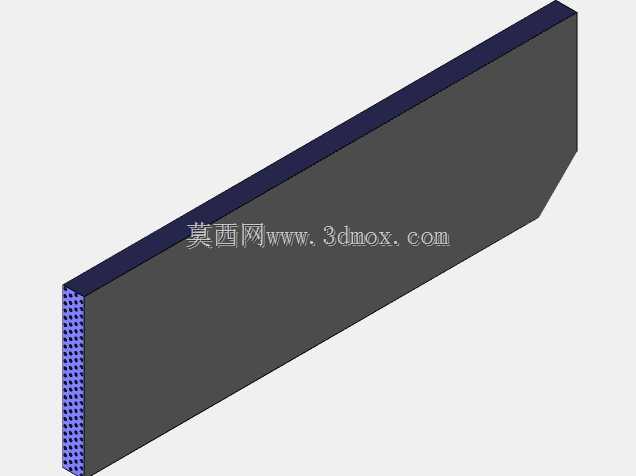

产品采用四排管分层排布结构，单排换热管选用公称内径25mm的换热管材，管体与外部散热翅片采用紧密胀接工艺结合，最大化提升空气侧与冷媒侧的换热接触面积，降低接触热阻，保障换热效率稳定达标。整体盘管采用分段错位排布设计，相邻管组之间预留均匀的气流流通间隙，可避免空气流经换热面时出现局部涡流、风阻激增的问题，同时分层结构也便于后期运维过程中对单组盘管进行清理、检修，无需整体拆解整个换热单元。盘管两端的集管采用等径分流设计，可保障进入每一根换热管的冷媒流量均匀，避免出现局部换热不均、管路冻堵的问题，集管端部预留标准管路接口，可直接对接现场冷媒供回水管路，无需额外加工转接配件。

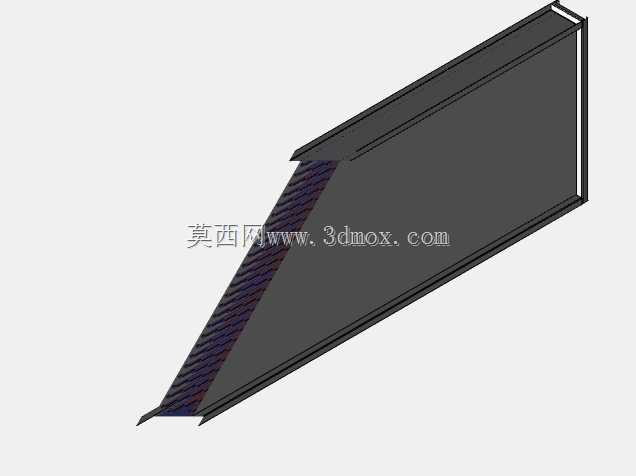

从安装边界来看，整体盘管采用模块化框架结构，外框采用标准化型材拼接成型，可直接适配常规空气处理机组的功能段安装尺寸，安装时仅需将盘管整体推入机组预留的安装位，完成侧边密封固定与管路对接即可投入使用，无需对机组本体进行额外改造。针对燃气轮机进气冷却场景，盘管框架做了加强结构设计，可承受进气通道内的高风速风压，避免长期运行过程中出现盘管变形、翅片倒伏的问题，保障进气冷却效果稳定，维持燃气轮机进气温度处于最优区间，提升发电过程的运行效率。

设计过程中充分考虑了不同场景的适配性，盘管的翅片间距经过多轮流场仿真优化，既可以适配常规舒适性空调的空气过滤等级，也可应对工业场景下含尘量稍高的进气工况，降低积灰堵塞的概率，延长日常清洗维护的周期。同时管路排布采用逆流换热逻辑，空气流向与管内冷媒流向形成逆向对流，可最大化换热温差，在同等冷媒参数、同等迎面风速下，获得更优的空气冷却效果，减少换热面积冗余，控制整体设备的体积与材料成本。
