窄轨小型内燃调车机车三维造型

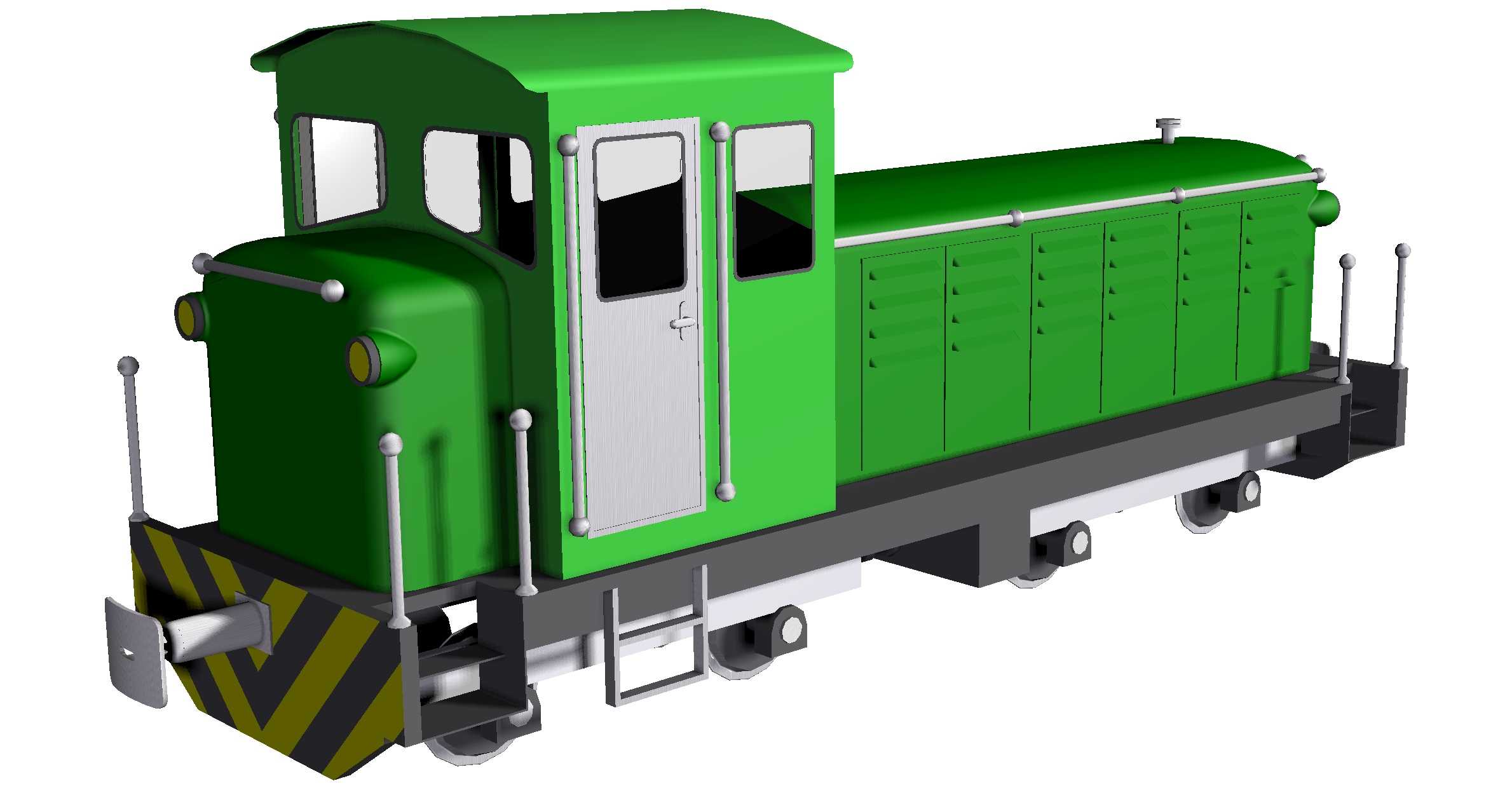

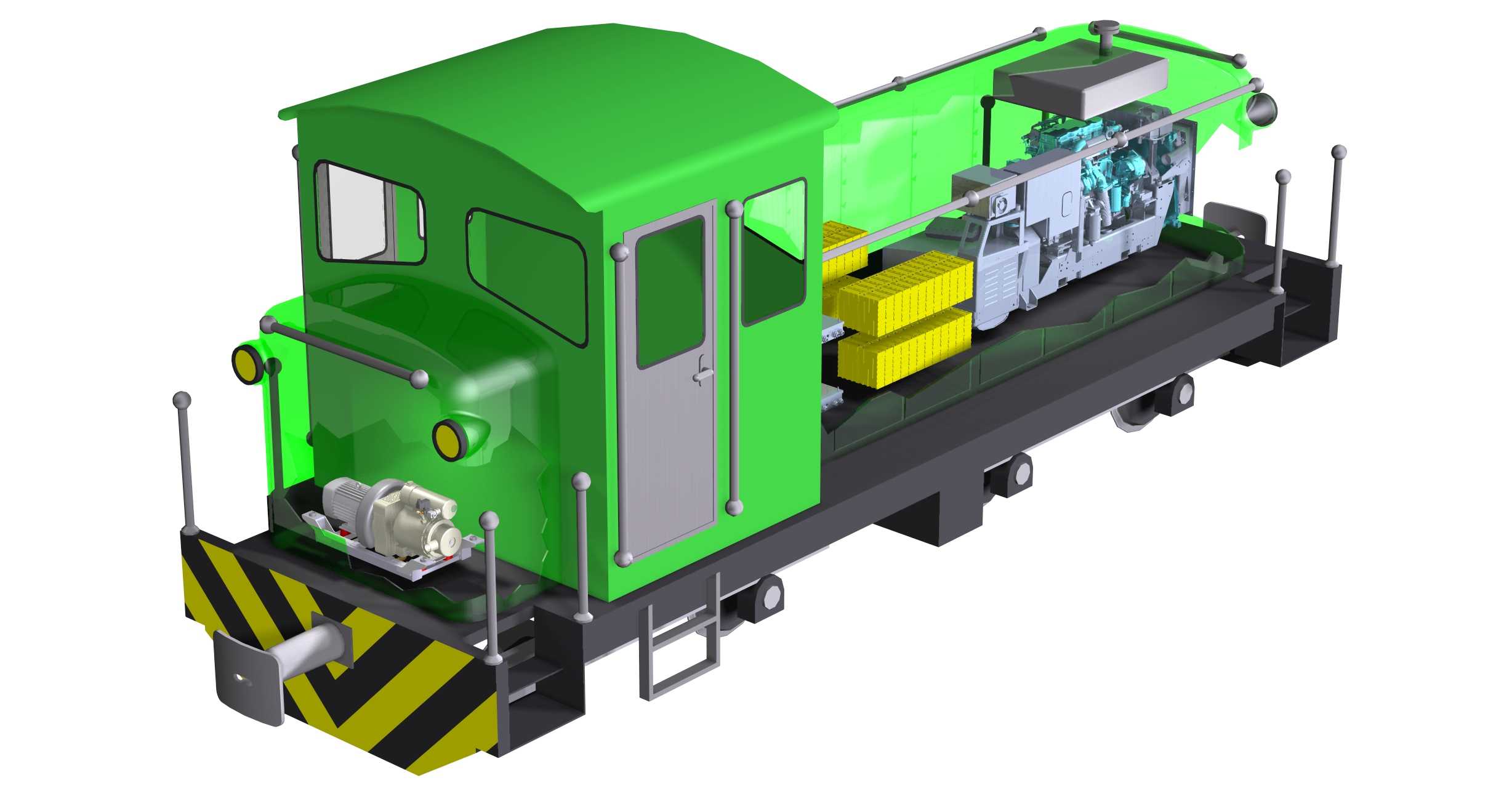

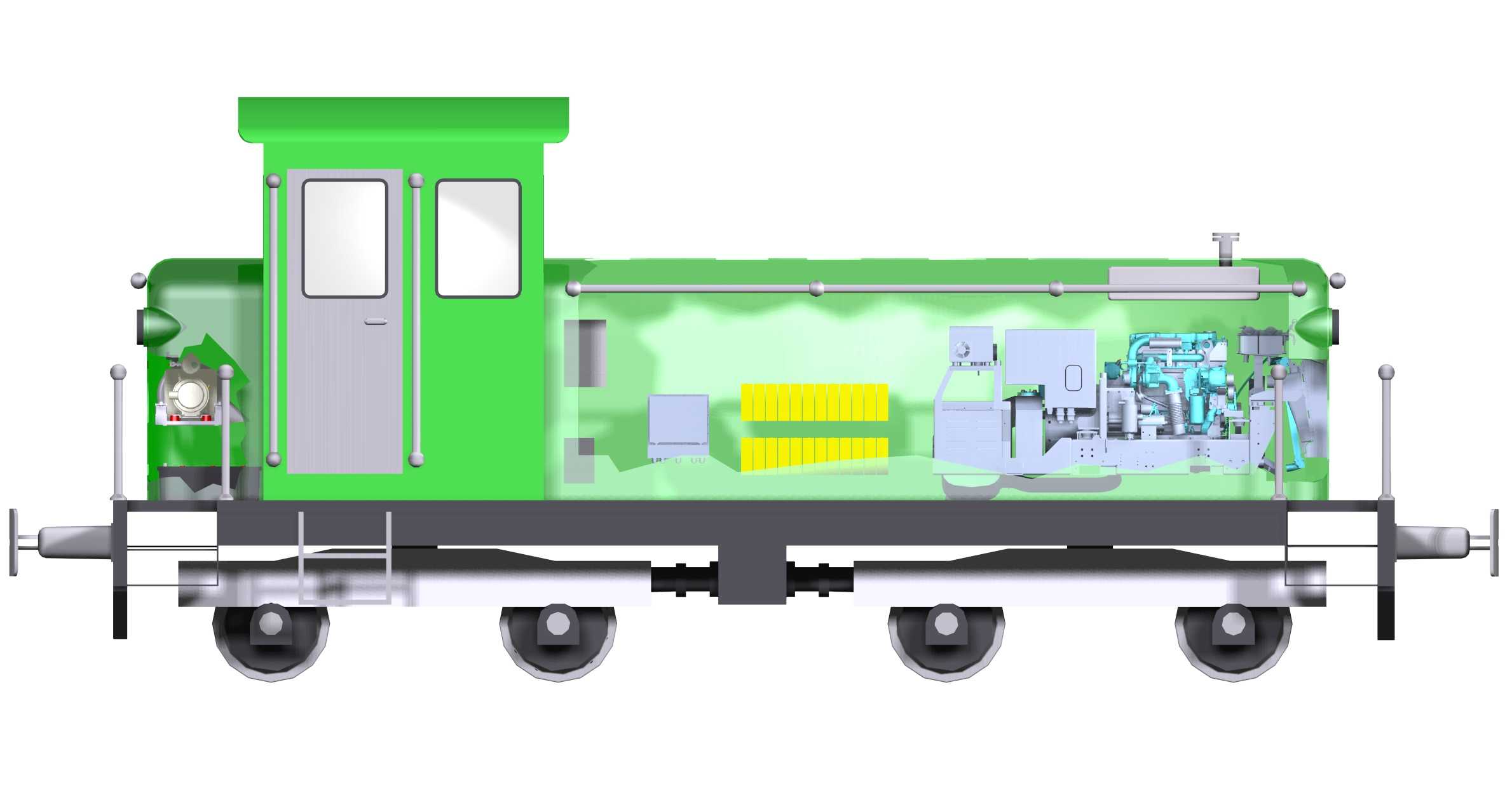

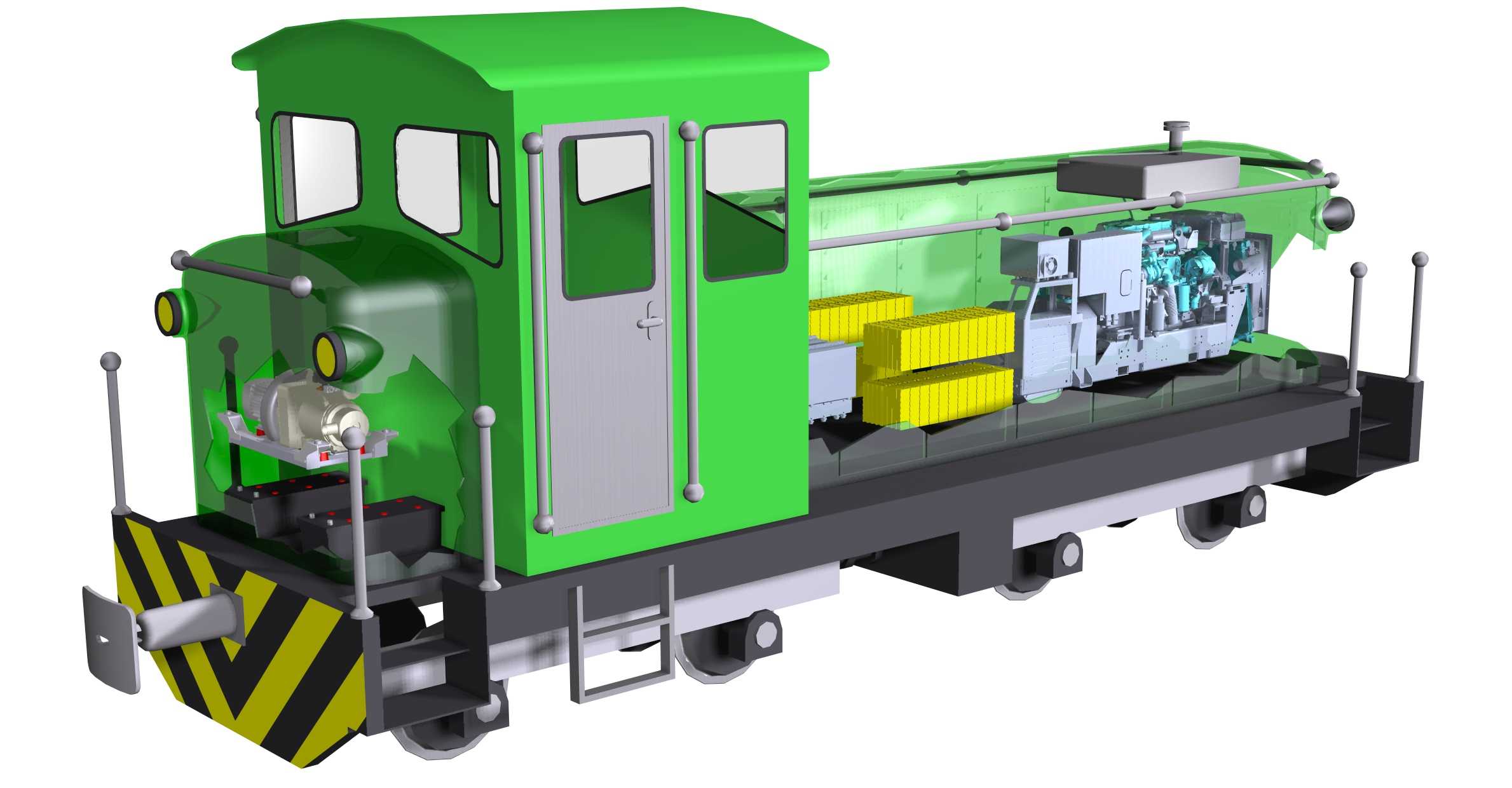

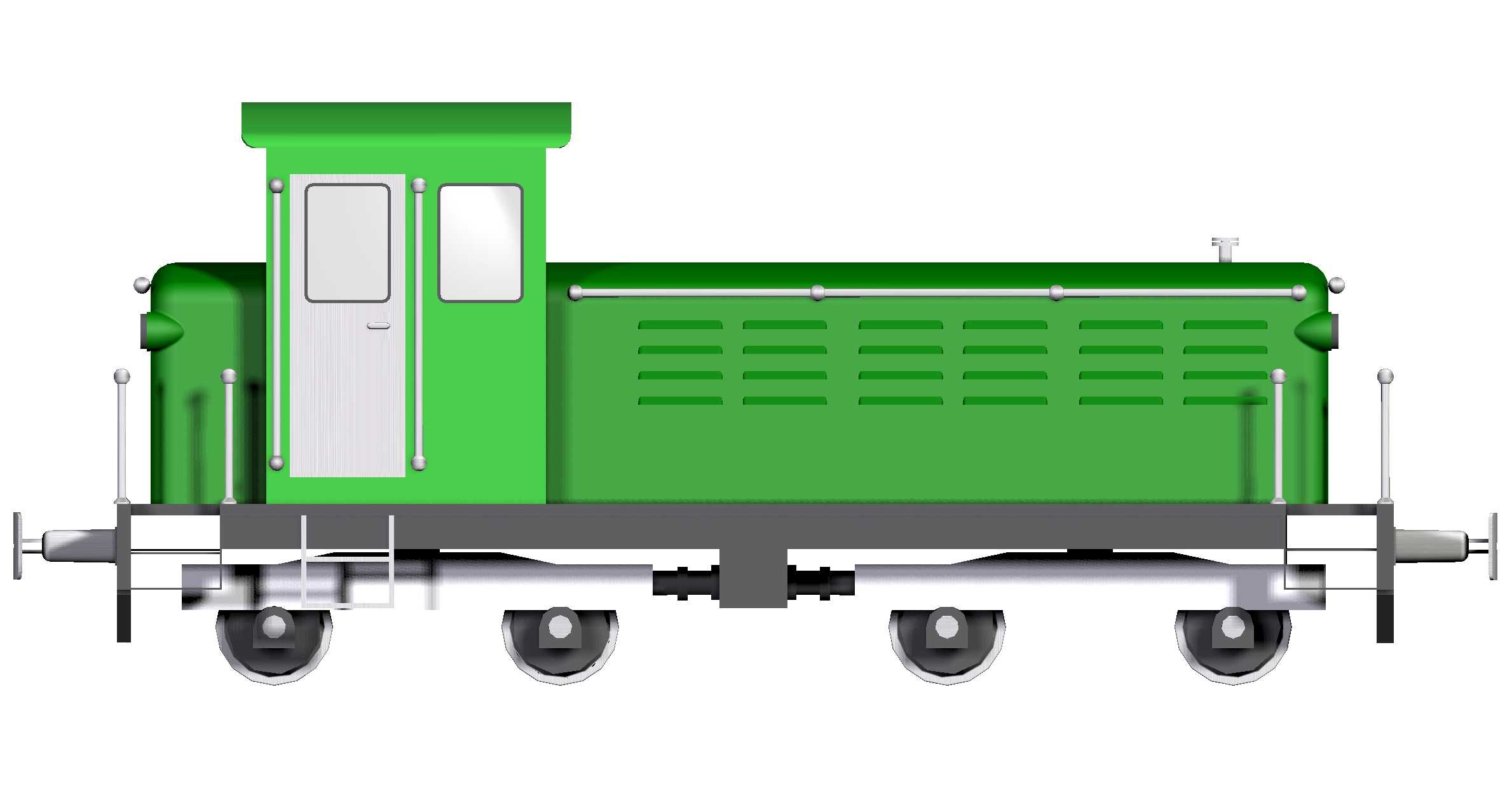

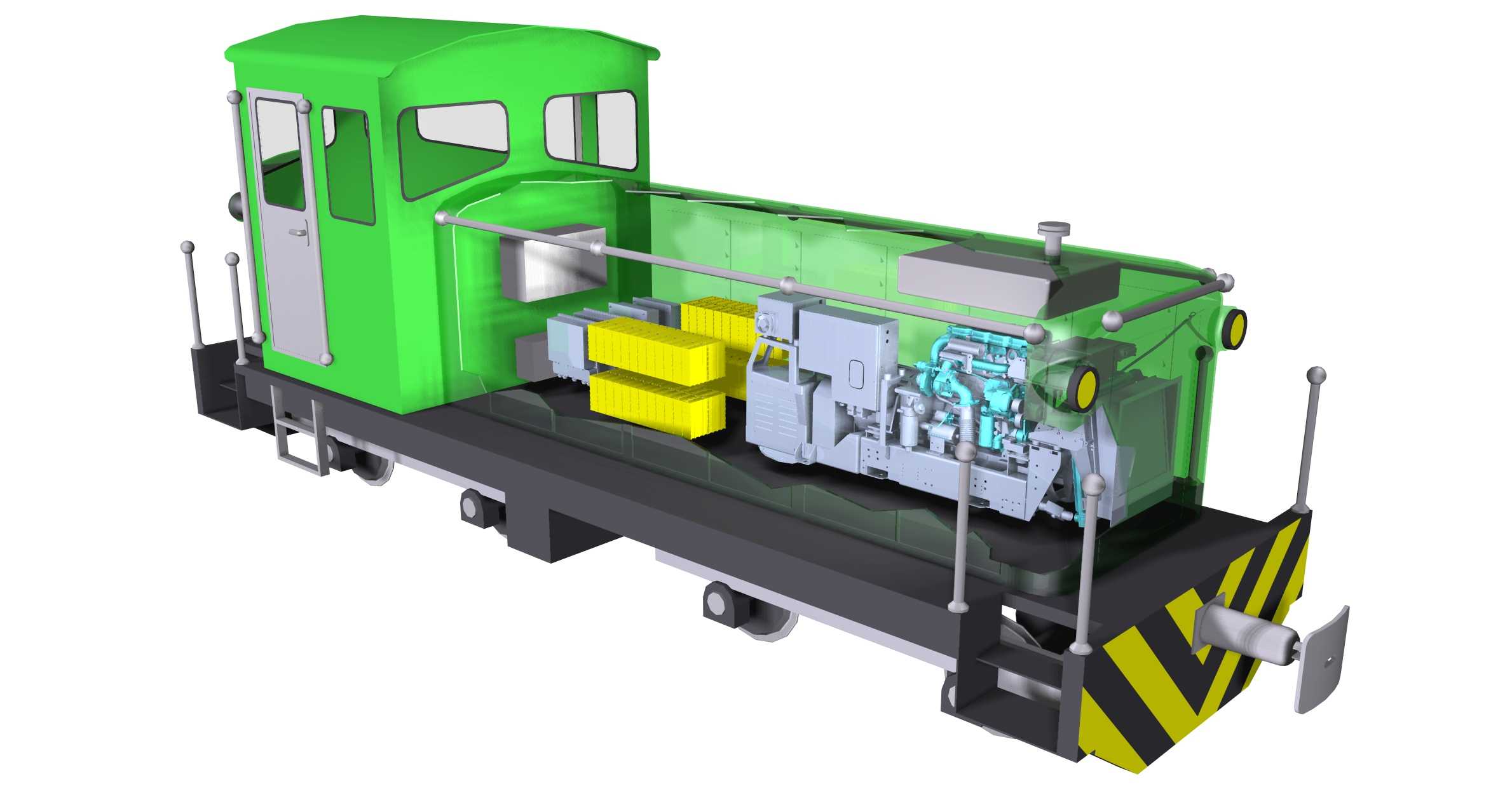

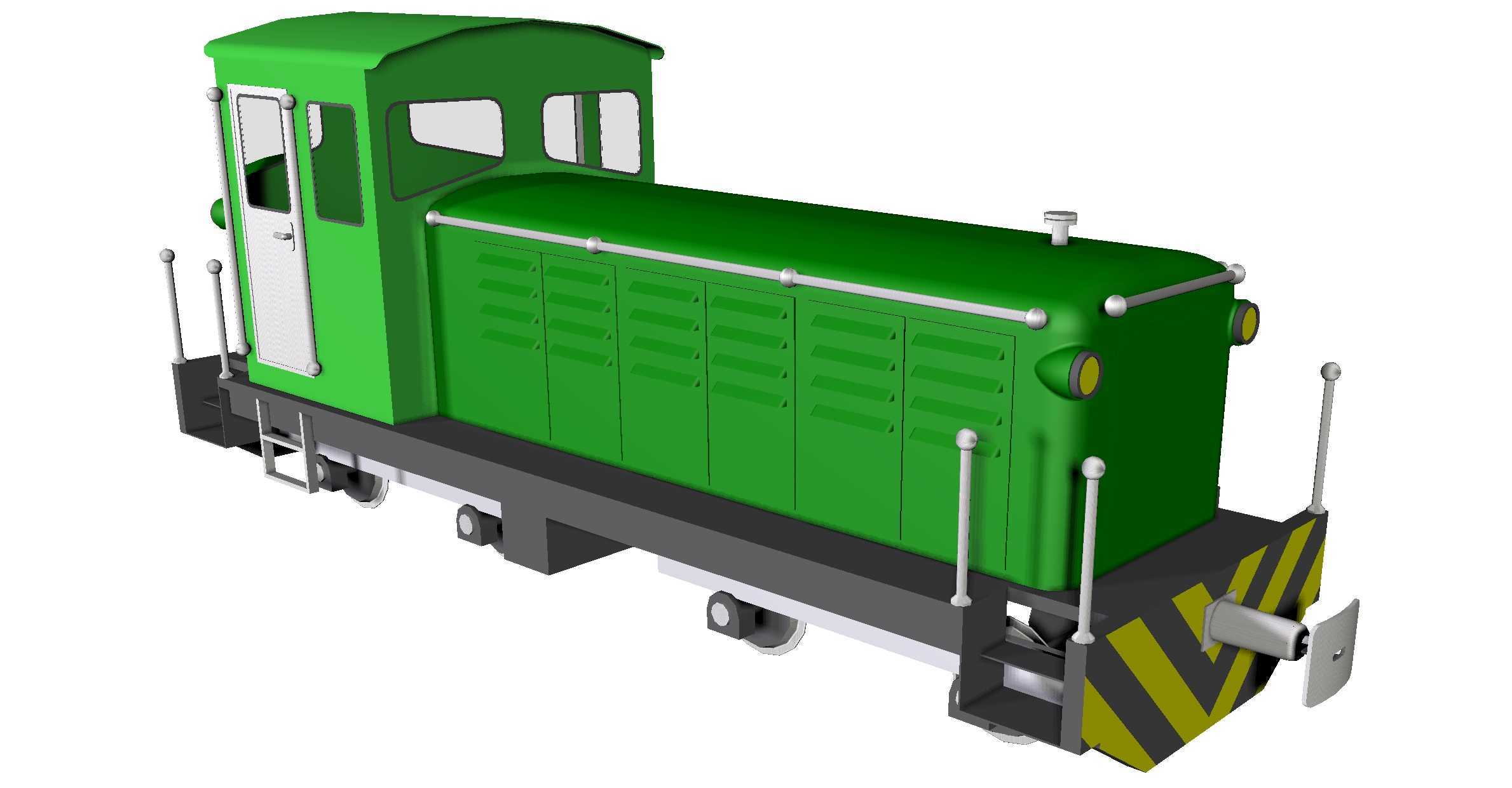

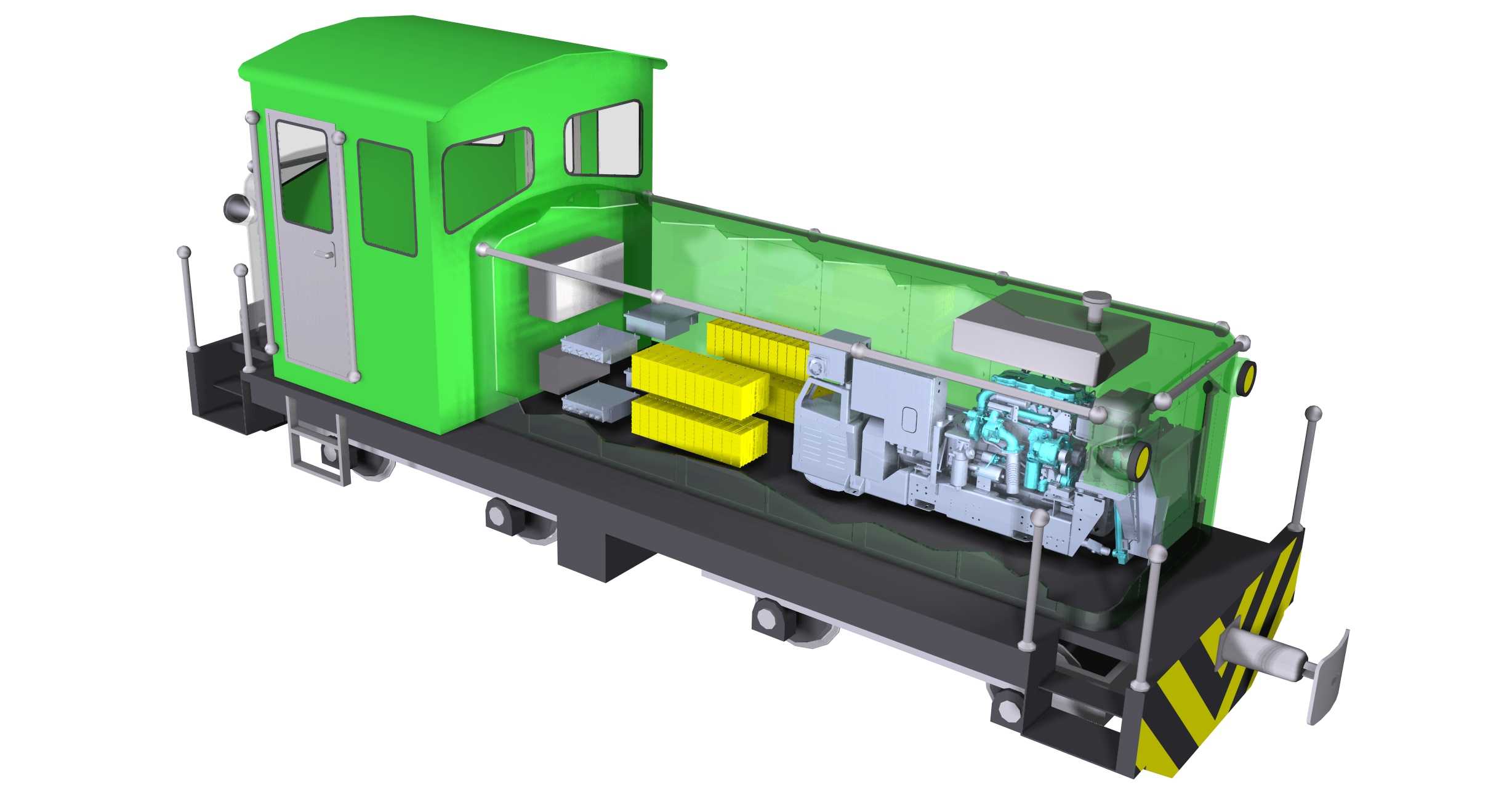

这款窄轨小型调车机车主要应用于厂区内部专线、矿山井下运输通道、小型货运场站、旅游观光窄轨线路等场景，承担短距离车皮调移、零散货物牵引、作业人员通勤转运的核心功能，适配轨距600mm到900mm的窄轨线路，相比准轨机车体型更紧凑，转弯半径更小，能够在空间受限的作业区域灵活穿行，无需大规模改造线路即可投入使用。机车整体采用外走廊式底架承载结构，车头前端设置带黄黑警示标识的排障器与自动车钩，能够在行驶过程中清理轨道表面的零散障碍物，同时可快速对接不同规格的窄轨货运车厢，车钩安装高度符合窄轨车辆连挂标准，无需额外调整转接件即可完成编组作业。驾驶室采用单侧开门设计，车门两侧设置竖向扶手，驾驶室下方设置两级登车梯，方便作业人员快速上下车，驾驶室前向、侧向均设置大面积观察窗，能够为驾驶员提供无遮挡的线路观察视野，避免调车作业中出现视觉盲区。车体侧面为整体式机组舱，采用多扇对开检修门设计，日常维护时可直接打开舱门接触内部动力单元、传动组件与制动管路，无需整体拆解车体外壳，大幅降低日常维保的作业难度。车体顶部设置排气装置与燃油加注口，走行部采用两轴转向架结构，轮对匹配窄轨轨距设计，底架两侧设置竖向防护栏杆，避免作业人员在走廊通行时意外跌落。设计过程中优先考虑窄轨场景的通过性需求，将整车宽度控制在1.6米以内，长度控制在4.5米范围内，能够适配最小转弯半径15米的窄轨线路，整车整备质量控制在8吨以内，对轨道承载能力要求较低，可直接在铺设年限较长、承载能力有限的老旧窄轨线路上运行。动力单元布置在车体中部舱室内，重量均匀分配到前后两个转向架，避免轴重偏差过大造成轮对偏磨，制动系统采用空气制动与手制动结合的方式，调车作业时可实现快速驻车，长距离坡道行驶时也能提供足够的制动力，避免溜车风险。车头两侧设置圆形照明大灯与示廓标识，在井下、隧道等光线不足的作业场景中可提供充足的照明，同时提醒周边作业人员及时避让。
