LaEV轻轨车辆走行部转向架结构设计

　　城市轻轨交通系统中，走行部转向架是决定车辆运行平稳性、曲线通过能力与承载可靠性的核心部件，这套LaEV轻轨转向架的结构设计完全贴合低地板轻轨车辆的运营需求，区别于传统干线铁路转向架的大轴重设计，该结构更侧重小半径曲线适配、低振动传递与紧凑空间布置。从实际应用场景来看，这类转向架多用于城市内部通勤轻轨线路，这类线路普遍存在曲线半径小、站间距短、启停频繁的特点，因此结构设计上首先对轴距做了适配性压缩，在保证轮对横向定位刚度的前提下，尽可能缩小固定轴距，让车辆能通过半径更小的城市轨道弯道，减少轮缘与钢轨的侧向磨耗，降低日常运维的轮对镟修频率。

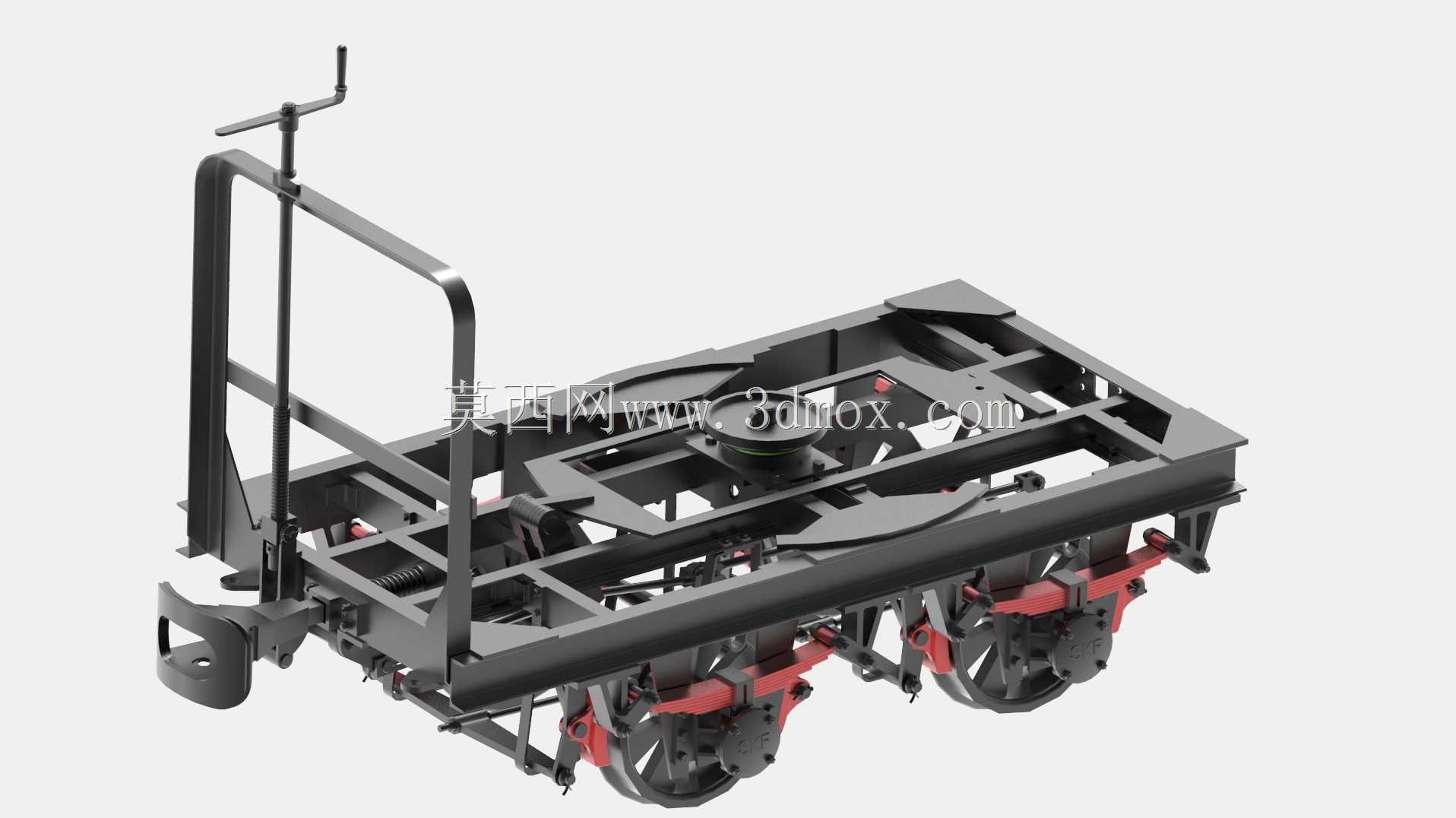

　　转向架的核心承载构件为焊接式箱型构架，整体采用低合金高强度钢焊接成型，构架的侧梁与横梁采用箱型截面设计，在控制整体自重的前提下保证足够的抗弯、抗扭刚度，避免车辆通过道岔或曲线段时构架产生过大弹性形变影响运行安全。构架上方设置的中央悬挂装置采用叠层橡胶弹簧搭配横向止挡结构，一方面承担车体的垂向载荷，过滤轨道不平顺带来的高频振动，另一方面限制车体与转向架之间的横向位移量，保证车辆在高速运行时的横向稳定性，避免出现蛇行失稳现象。构架与轮对之间的一系悬挂采用锥形橡胶堆定位结构，相比传统的钢弹簧加导柱定位结构，橡胶堆定位同时承担垂向承载、纵向与横向弹性定位的作用，结构更紧凑，占用空间更小，非常适配轻轨车辆低地板的布置要求，不需要额外预留钢弹簧的安装高度，能有效降低车厢地板面高度，方便乘客上下车。

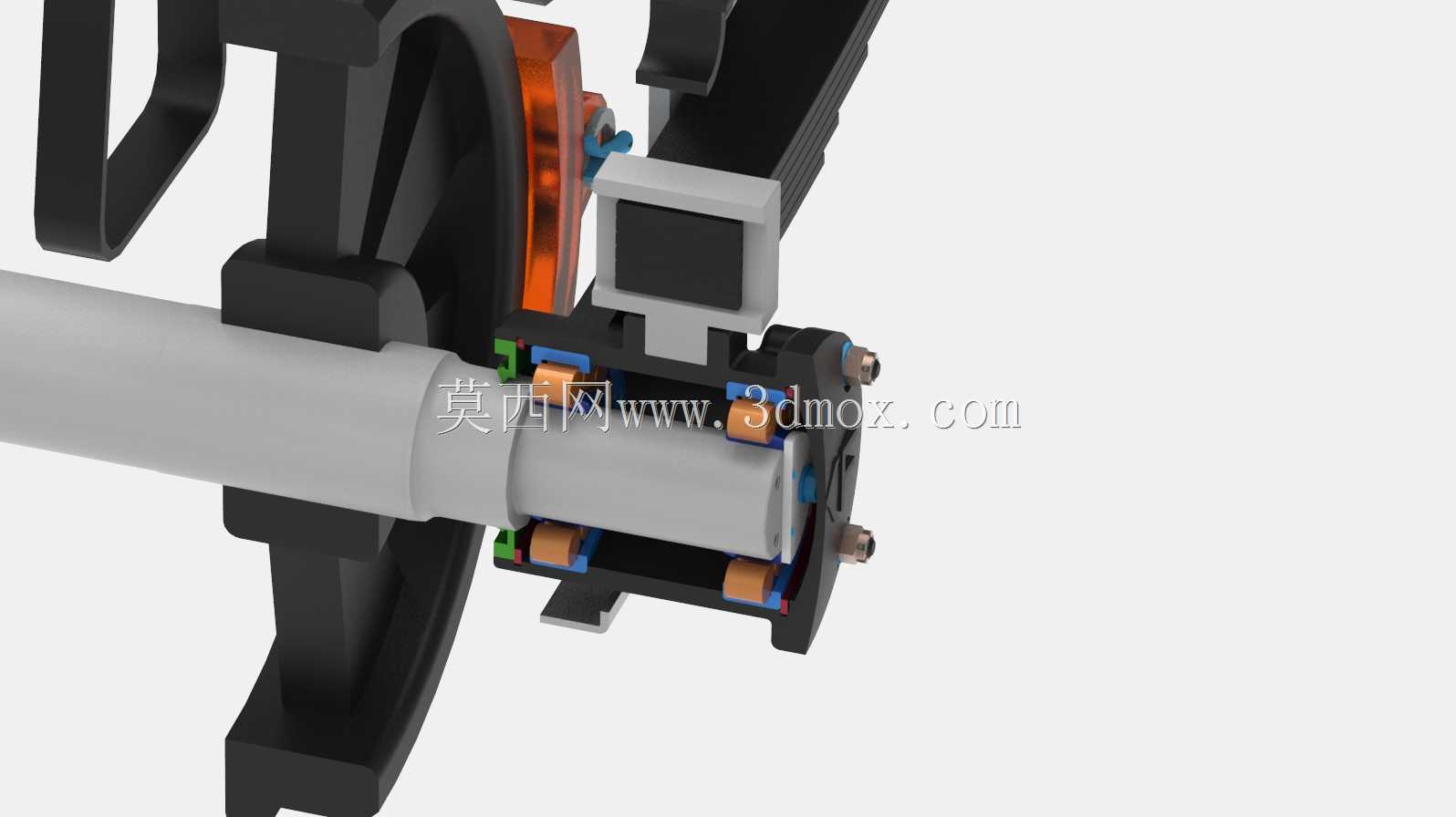

　　轮对部分采用整体辗钢车轮搭配弹性车轮结构，车轮与车轴之间设置橡胶弹性元件，能进一步衰减轮轨之间的振动与噪声传递，这对于穿行于城市居民区的轻轨线路尤为重要，能大幅降低车辆运行时的轮轨噪声，减少对沿线居民的噪声干扰。轮对的轴箱结构采用密封式滚动轴承，日常运维不需要频繁加注润滑脂，能降低运维工作量，适配城市轨道交通长周期运营的需求。构架端部设置的排障器结构采用低矮型设计，在不超出车辆限界的前提下，能及时清理轨道表面的小型障碍物，避免异物卷入轮对下方引发行车事故，排障器的安装高度符合城市轻轨车辆的限界要求，不会与轨道扣件、道岔部件发生干涉。

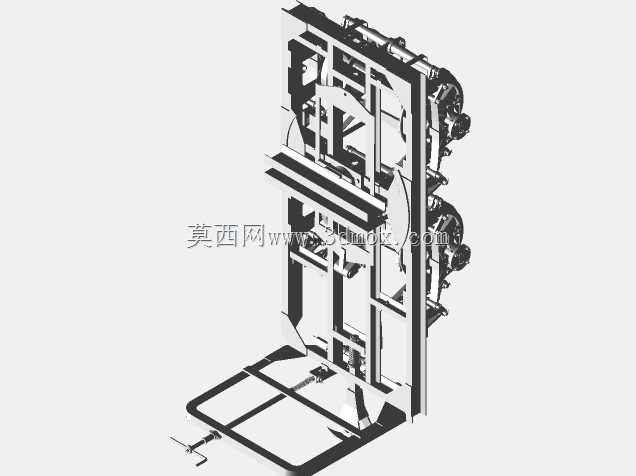

　　转向架一端设置的连接车钩与手制动机构，手制动机构采用立式摇把结构，布置在转向架端部的侧方位置，方便运维人员在车辆段停车时手动施加制动，防止车辆在坡道段溜逸，手制动的传动机构采用杠杆式传动，通过拉杆将制动力传递到轮对的制动单元，结构简单可靠，不需要额外的液压或气动辅助就能实现驻车制动。制动单元采用踏面制动结构，制动闸瓦直接作用于车轮踏面，结构紧凑，制动响应速度快，适配轻轨车辆频繁启停的运营特点，闸瓦间隙带有自动调整功能，随着闸瓦磨耗能自动补偿间隙，保证制动力的稳定输出。

　　从安装边界来看，该转向架的整体外形尺寸完全符合轻轨车辆的动态限界要求，构架两侧的安装座预留了牵引电机、齿轮箱的安装接口，可适配不同功率等级的牵引驱动单元，中央悬挂的安装面尺寸与车体底架的枕梁接口完全匹配，不需要额外加装过渡件就能完成与车体的组装。转向架的管线布置采用沿构架侧梁走线的方式，所有制动管路、传感器线缆都通过管卡固定在构架的预留安装座上，避免车辆运行过程中管线晃动与其他部件发生摩擦破损。在曲线通过性能设计上，该转向架的轮对定位刚度经过匹配优化，在直线段运行时能保证足够的纵向定位刚度，避免轮对纵向窜动，在曲线段时能允许轮对产生适量的横向位移，减小轮对的冲角，降低轮轨磨耗。

　　另外，转向架构架上预留的一系、二系悬挂安装座位置经过精度校核，组装时不需要额外配焊调整垫片就能保证悬挂系统的安装高度一致，避免出现四点高度差过大导致的偏载问题。构架的所有焊缝都经过疲劳强度校核，能承受车辆运营过程中反复的交变载荷，避免出现焊缝疲劳开裂的问题，关键受力部位的焊缝采用全焊透结构，焊接完成后进行无损探伤，保证焊接质量。整体结构没有冗余的设计部件，所有构件都承担明确的功能，在满足结构强度与运行性能的前提下尽可能控制自重，降低簧下质量，进一步减小轮轨之间的动作用力，提升运行平稳性的同时延长轨道与车轮的使用寿命。
