电动客车底盘蓄电池舱承载结构设计

　　在城市纯电动客车的底盘布局设计中，蓄电池舱是核心的承载与安全防护结构单元，直接决定了动力电池组的安装可靠性、整车轴荷分配合理性以及后期运维的操作便利性。不同于乘用车电池包平铺底盘的方案，城市客车的蓄电池舱多布置于车架中部侧围区域，既要避让转向传动机构、驱动桥、空气悬架的运动干涉边界，还要兼顾侧碰防护、散热通风、线束走线以及电池快拆维护的操作空间，结构设计需要平衡多维度的工程约束。

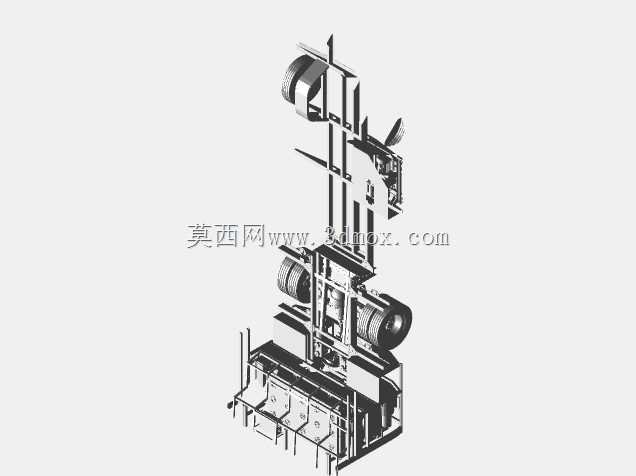

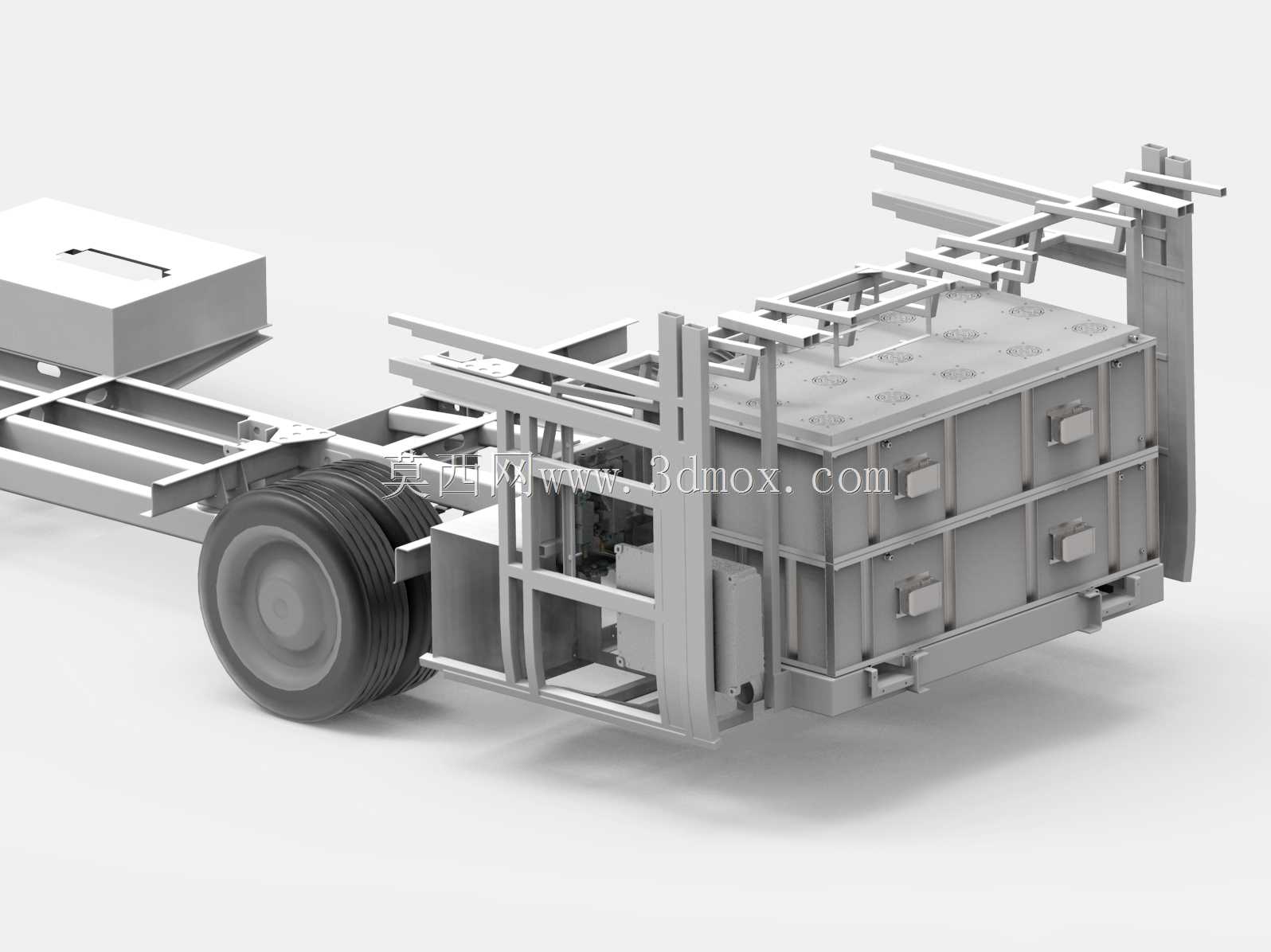

　　从结构组成来看，该蓄电池舱采用型钢焊接的框架式承载结构，主纵梁与底盘车架的纵梁通过螺栓组刚性连接，形成一体化的受力体系，避免电池组重量形成集中载荷造成车架局部应力集中。框架内部设置多层纵横交错的加强筋，根据电池模组的排布方式划分独立的安装工位，每个工位预留标准的电池包安装定位孔，孔位公差控制在±0.2mm范围内，保证电池包安装时的定位精度，避免车辆行驶过程中电池组出现窜动。舱体侧部设置可快速开启的检修门结构，门体采用轻量化的冲压钢板搭配密封胶条，既满足日常运维时的电池检测、模组更换操作需求，又能实现IP67级的密封防护，阻挡路面积水、扬尘进入舱体内部，避免电池接线端子出现腐蚀短路问题。

　　设计过程中首先需要明确安装边界约束，舱体的整体宽度不能超出车架侧围的外轮廓，避免影响整车通过性；底部距离地面的高度要满足客车通过性要求，避开坏路行驶时的地面凸起磕碰风险；上部需要预留150mm以上的散热间隙，配合舱体顶部设置的通风导流结构，引导车辆行驶时的迎面气流穿过电池组间隙，带走电池充放电过程中产生的热量，避免舱内温度过高影响电池循环寿命。框架的受力计算需要覆盖多种极限工况，包括满载紧急制动时的纵向冲击、急转弯时的侧向载荷、颠簸路面的垂向振动，通过有限元分析优化型钢的壁厚与截面形状，在保证整体结构强度、刚度满足要求的前提下，尽可能降低舱体自身重量，提升整车的有效载荷能力。

　　舱体的前端预留了高压线束、低压控制线束的走线槽与接插件安装位，走线槽与电池安装区域通过绝缘隔板分隔，避免线束磨损后与金属框架接触引发漏电风险；舱体后部设置了防撞吸能结构，当车辆发生后部碰撞时，吸能结构可以通过塑性变形吸收冲击能量，避免冲击力直接传递到电池模组引发热失控风险。同时框架上预留了电池管理系统模块、散热风机、消防灭火装置的安装点位，所有附属部件的安装都采用模块化设计，不需要在主框架上额外打孔焊接，降低生产装配的复杂度，也方便后期部件损坏后的快速更换。

　　在与周边底盘部件的匹配上，蓄电池舱的内侧轮廓完全避让了后桥的跳动行程，与空气弹簧、减震器的运动包络保持30mm以上的安全间隙，避免车辆满载颠簸时部件与舱体发生碰撞；靠近车架内侧的位置预留了制动管路、高压线束的通行空间，管路通过管卡固定在舱体的预设支架上，走线整齐有序，避免与其他运动部件发生干涉。舱体的底部设置了可拆卸的防护底板，底板上开有导流排水孔，当舱内意外进水时可以快速排出，同时底板可以阻挡路面飞溅的碎石撞击电池包底部，提升电池组的防护能力。

　　实际装车应用中，这种框架式蓄电池舱结构可以适配不同容量的电池模组排布，通过调整内部横纵梁的位置，就能满足不同续航里程车型的电池安装需求，具备较强的平台化拓展能力，不需要针对每款车型重新开发舱体结构，大幅降低新车型的开发周期与制造成本。结构的焊接工艺采用气体保护焊，所有焊缝都做打磨防锈处理，表面喷涂电泳防腐层与底盘装甲涂层，适应城市道路冬季撒盐、南方潮湿多雨的使用环境，保证舱体结构在整车全生命周期内不会出现锈蚀失效的问题。
