多介质气动液体混合输送管路系统

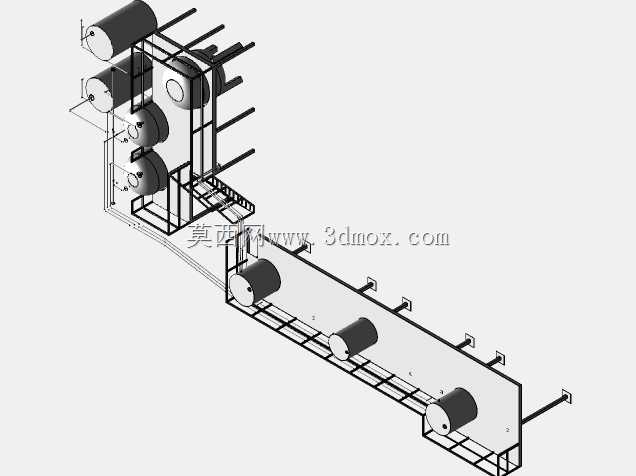

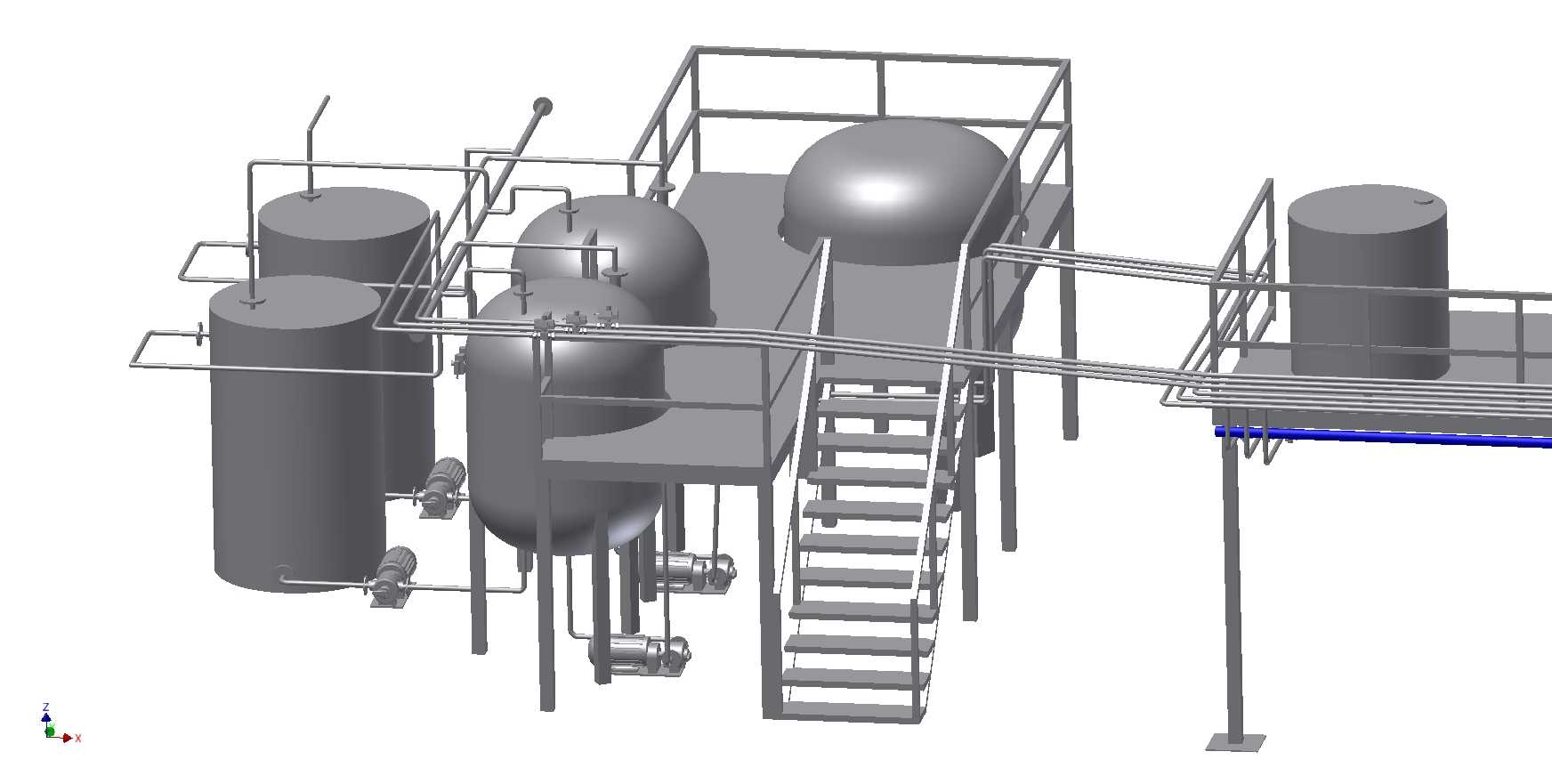

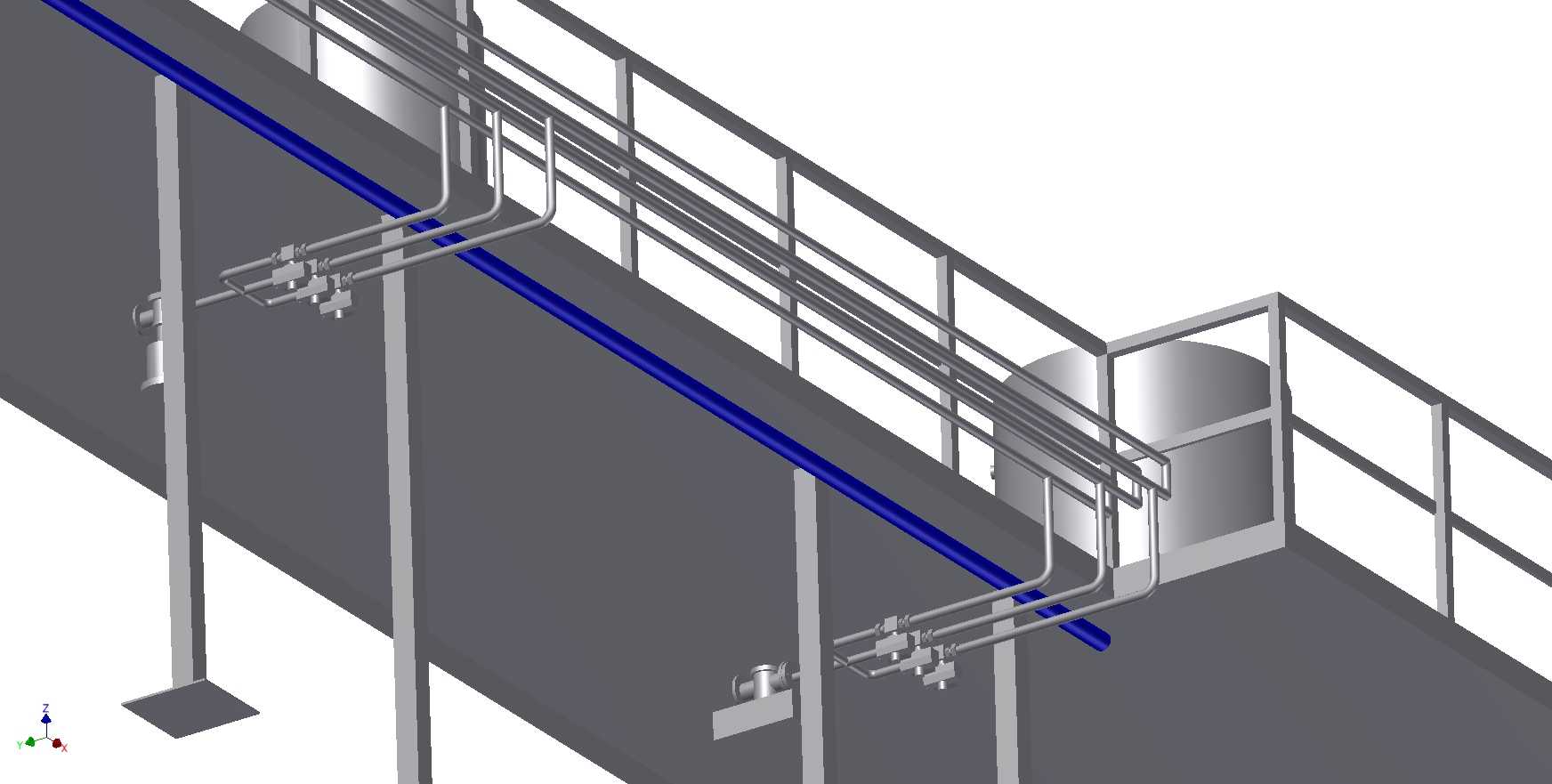

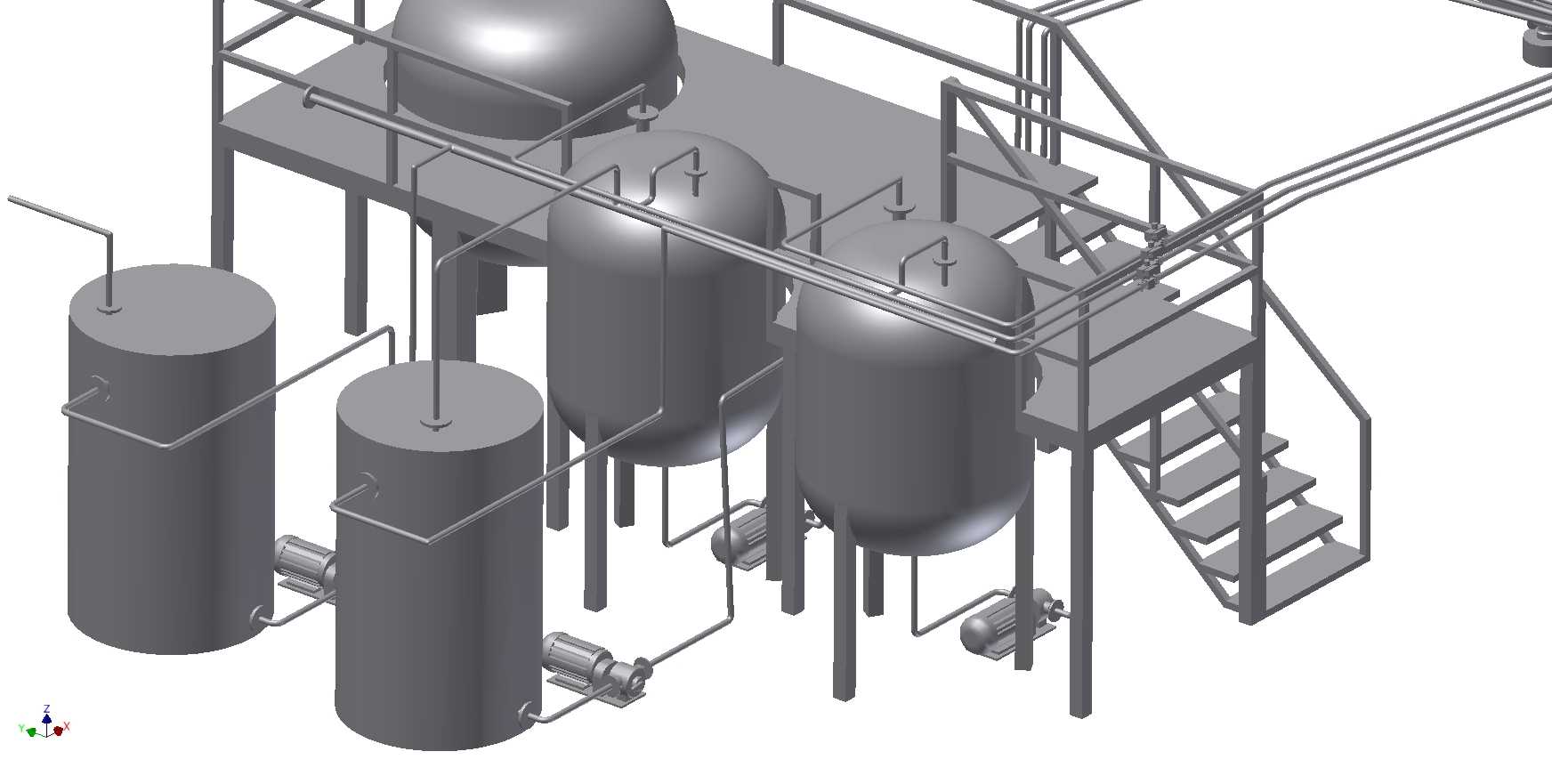

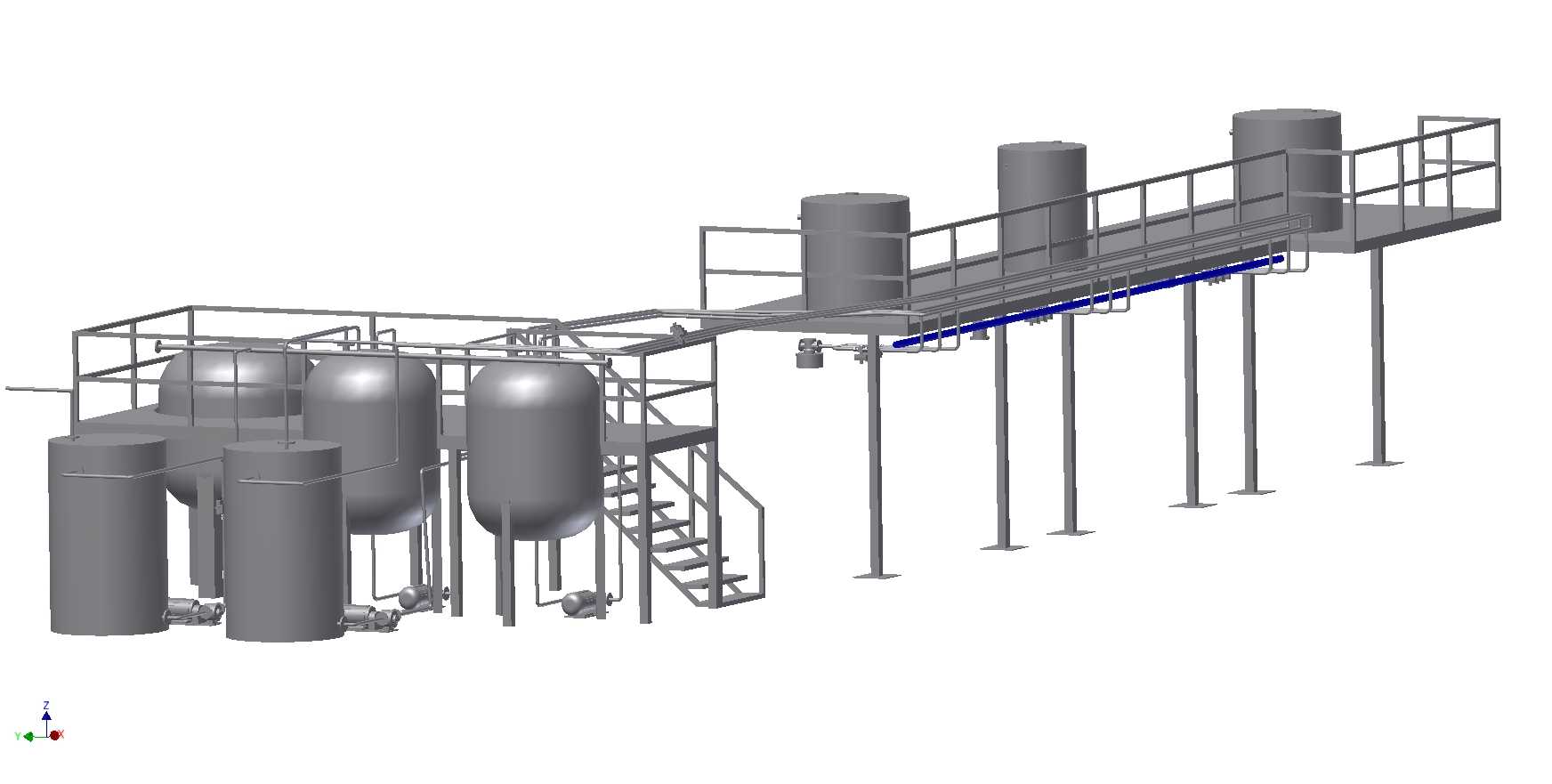

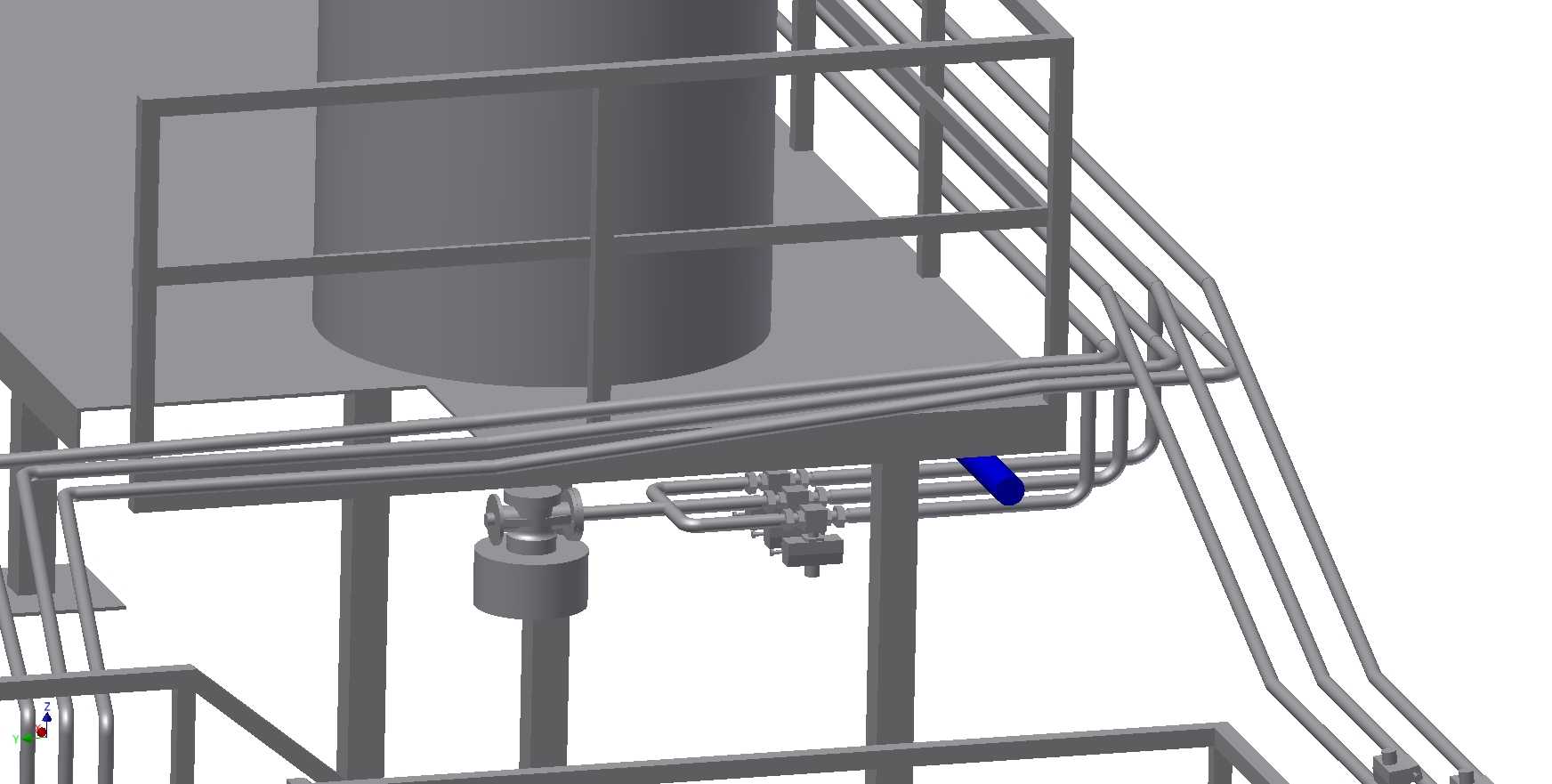

该套流体混合容器系统主要面向精细化工、食品配料、医药制剂生产等需要多组分流体按比例调配的生产场景，可同时完成三种不同物性流体的暂存、配比混合与成品输送作业，适配中小批量连续化生产的车间布局需求。整套系统采用立体化分层布局设计，底层布置多台立式圆柱储料罐与带椭圆封头的混合反应罐体，储料罐用于单一组分原料的密封暂存，每台储料罐出口均配置独立的输送泵与流量调节管路，可根据工艺需求精准控制单种原料的进料速率，避免不同原料在进料阶段发生提前混合影响配比精度。中层设置带安全护栏的钢制操作平台，平台预留了充足的操作检修空间，配套的斜梯采用等距踏步设计，踏步高度与宽度符合人体工程学要求，方便操作人员日常巡检、阀门调节与设备维护作业，平台边缘设置1.2米高的安全护栏与踢脚板，充分保障高空作业的操作安全。顶层布置主混合罐体，罐体采用椭圆承压封头设计，可适配带压混合的工艺需求，罐体之间通过无缝不锈钢管路连接，管路走向沿平台支架规整排布，减少不必要的弯头与管路长度，降低流体输送过程中的阻力损失与残留积液风险。整套系统的安装边界充分考虑车间常规层高与通道预留要求，整体占地宽度适配标准车间柱距，设备底部设置可调式支撑脚，可根据车间地面平整度调整安装高度，保证罐体垂直度与管路对接精度。设计过程中充分考虑流体的流动特性，管路连接采用平滑过渡接口，避免直角弯折造成的流体紊流与沉积堵塞，罐体底部设置排污接口，方便生产结束后的设备清洗与残液排出，输送泵的安装位置预留了检修拆卸空间，便于后期易损件的更换维护。整套系统可直接对接前端原料进料管路与后端成品灌装或反应工序，无需额外进行大规模的管路改造，即可快速接入现有生产线完成多组分流体的混合调配作业，有效提升多物料混合生产的作业效率，减少人工配料带来的配比误差与物料浪费。
