行星齿轮减速传动装置结构设计

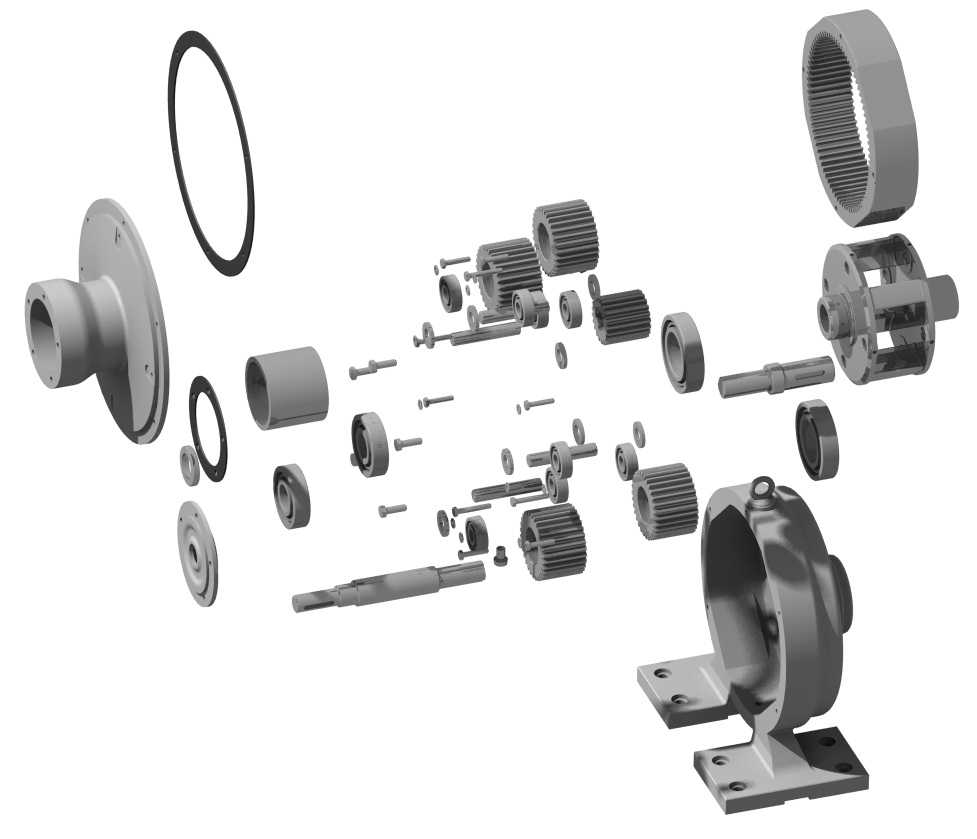

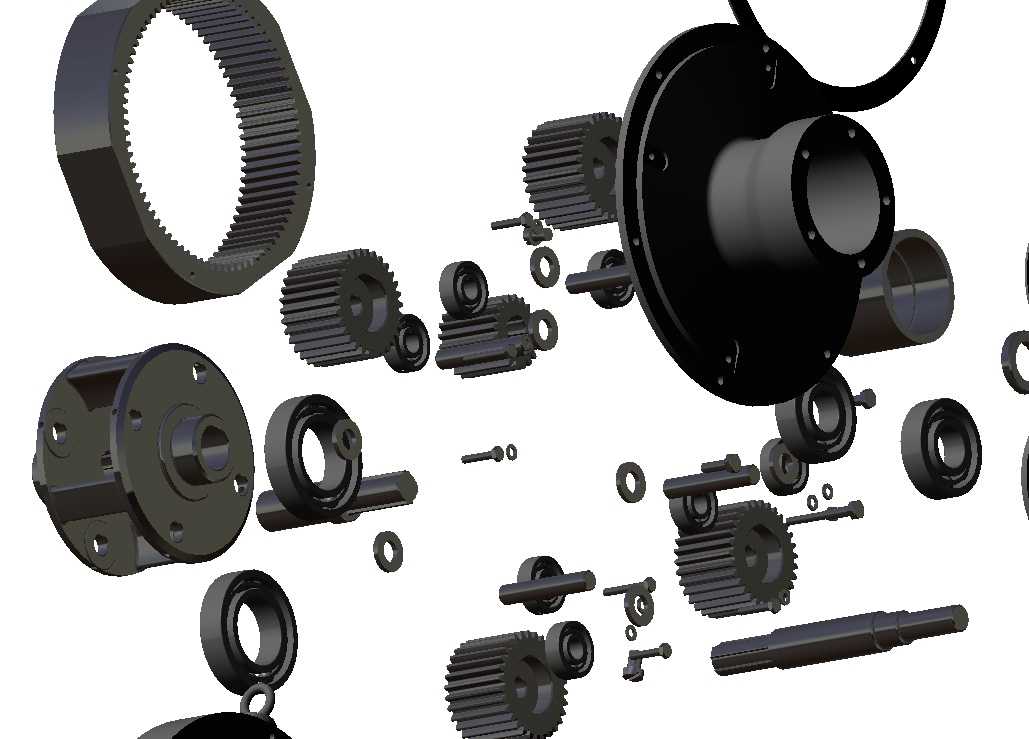

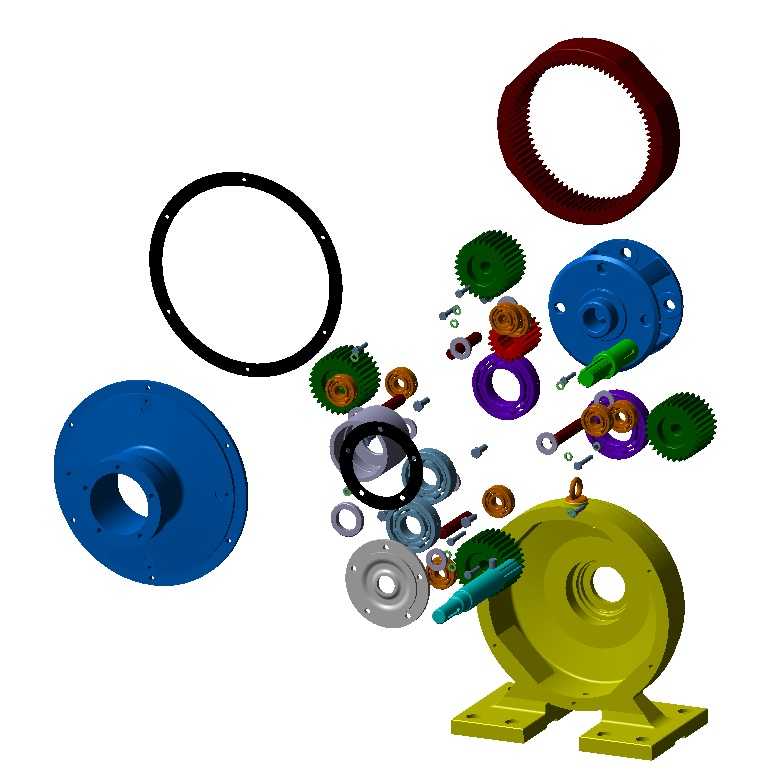

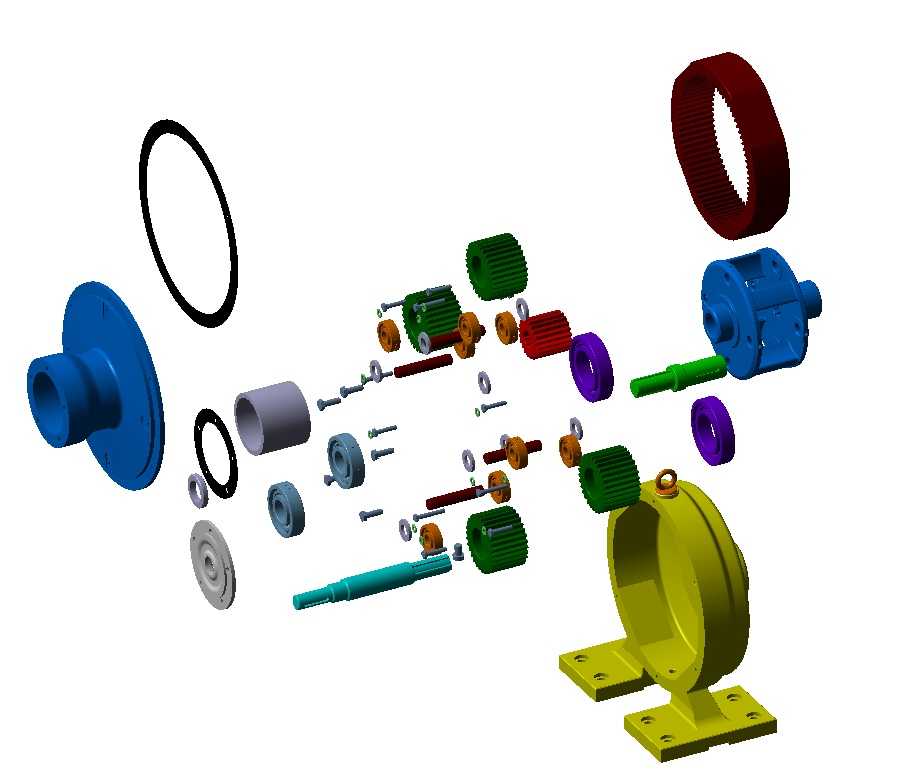

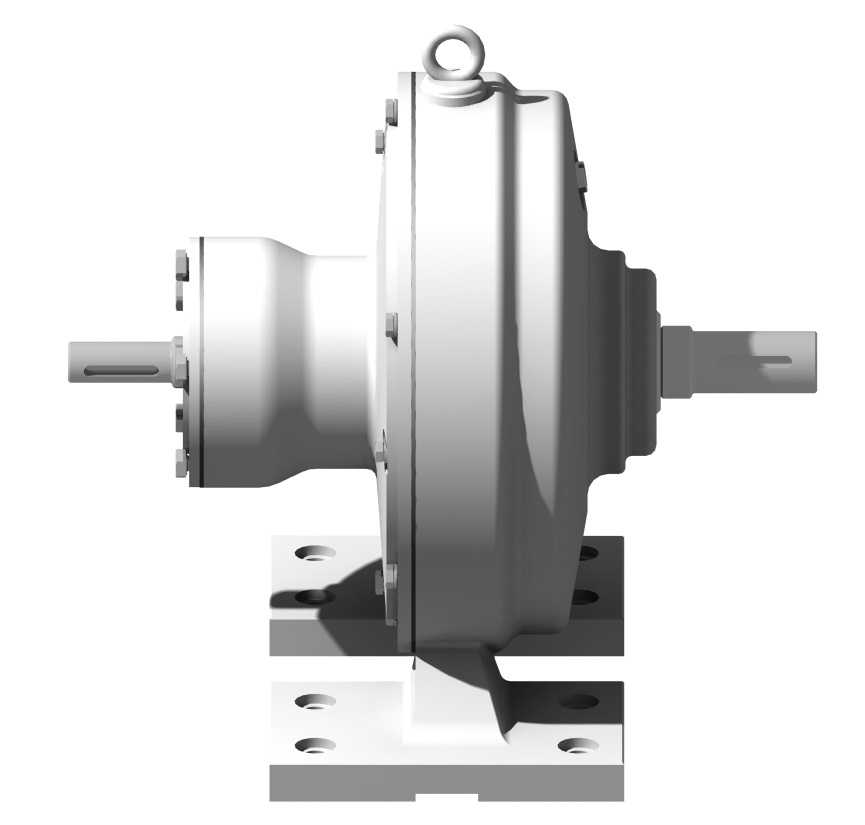

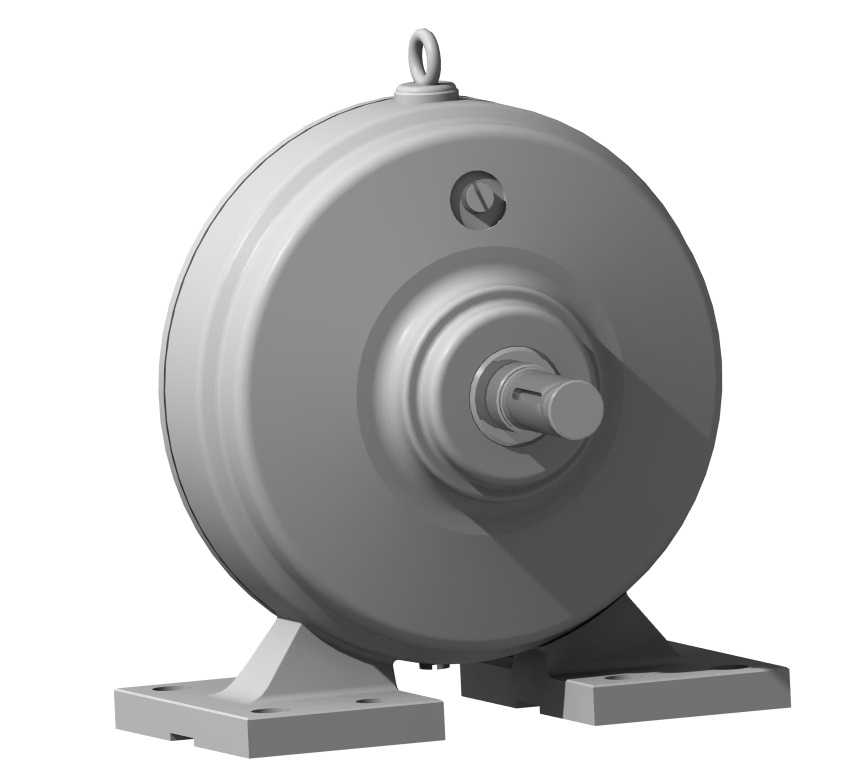

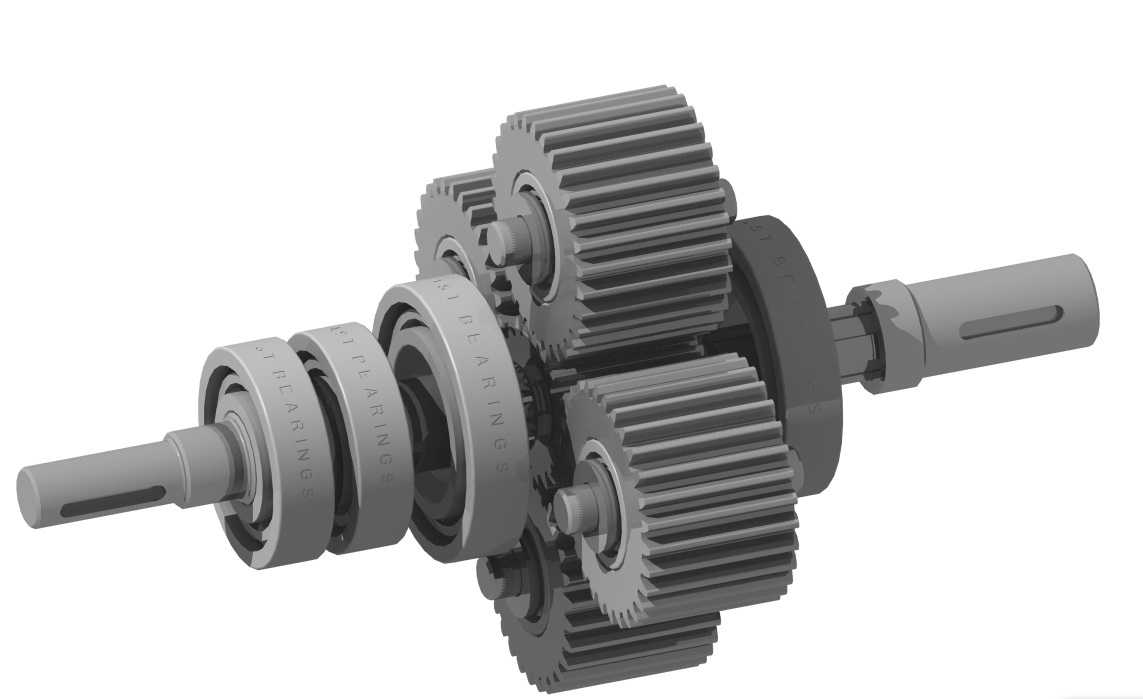

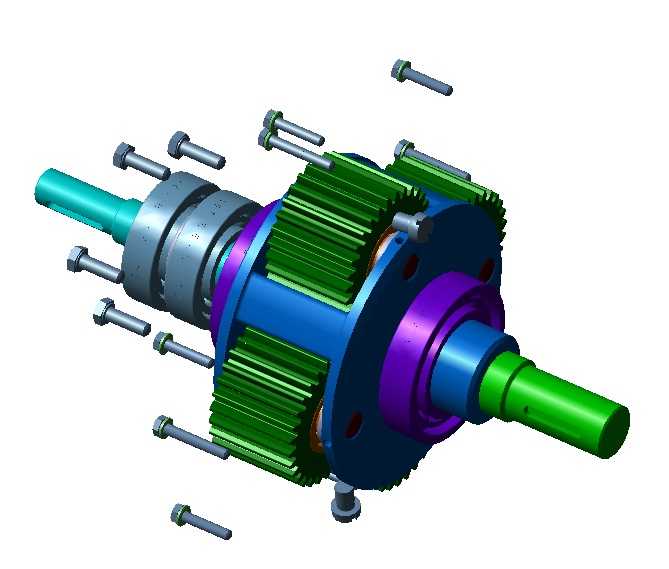

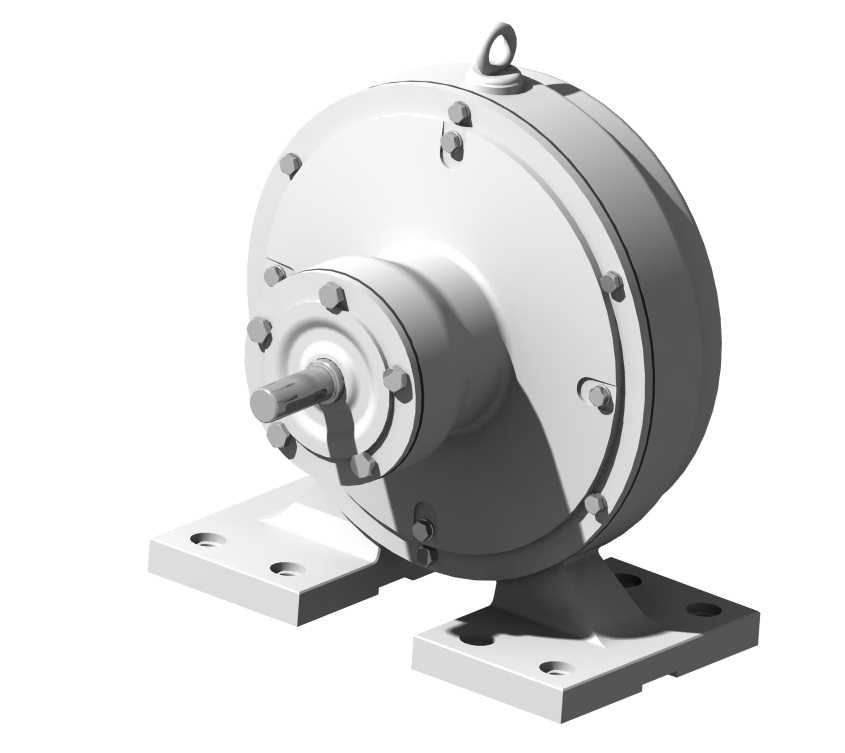

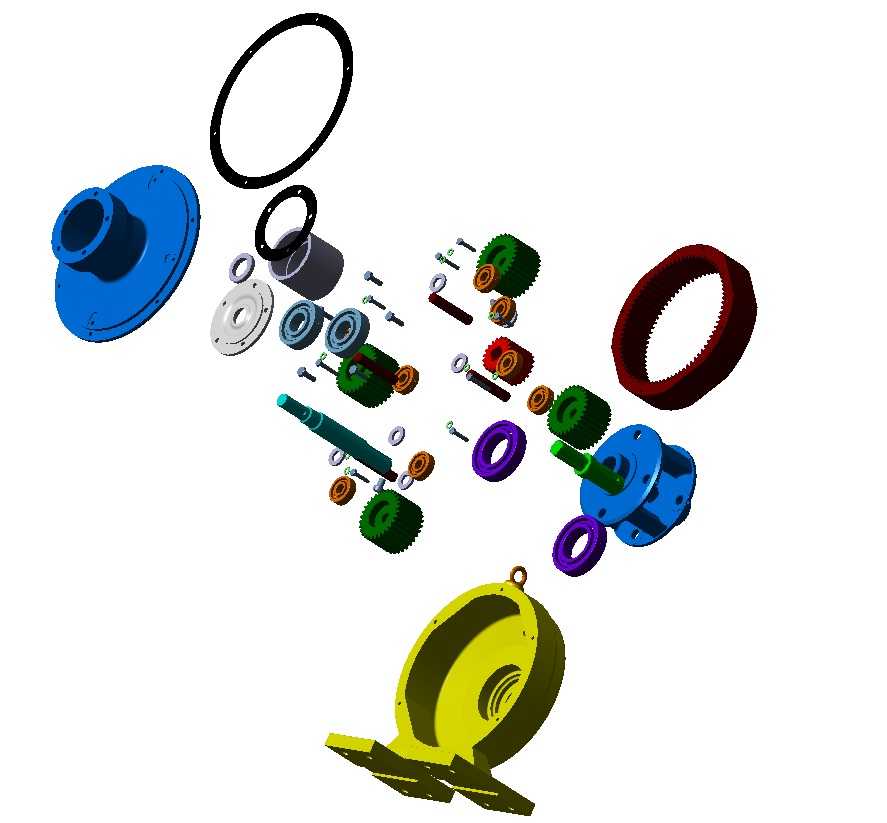

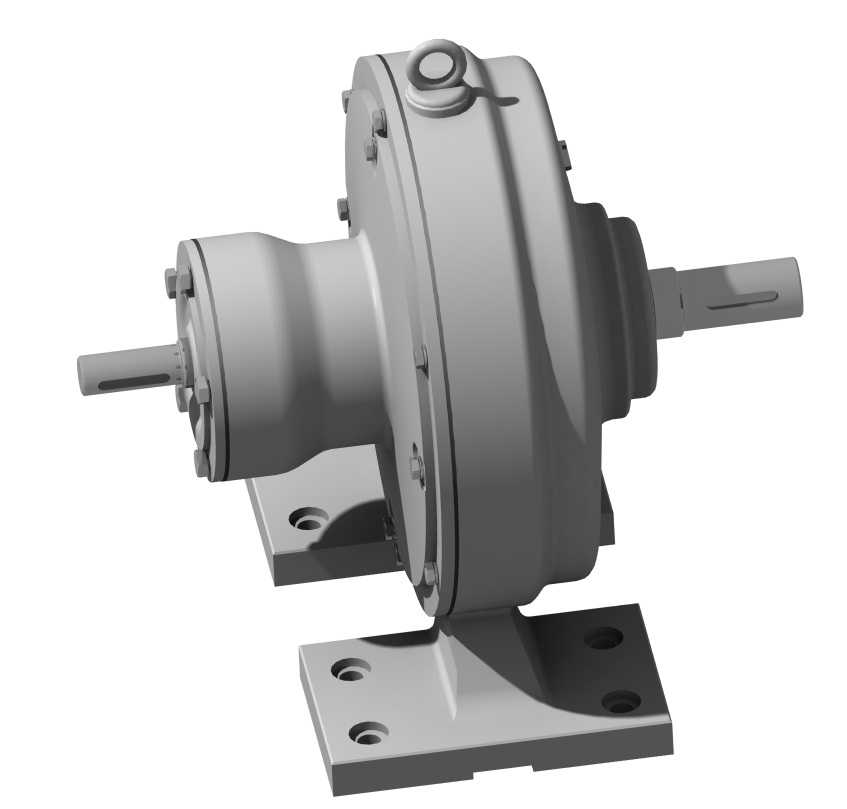

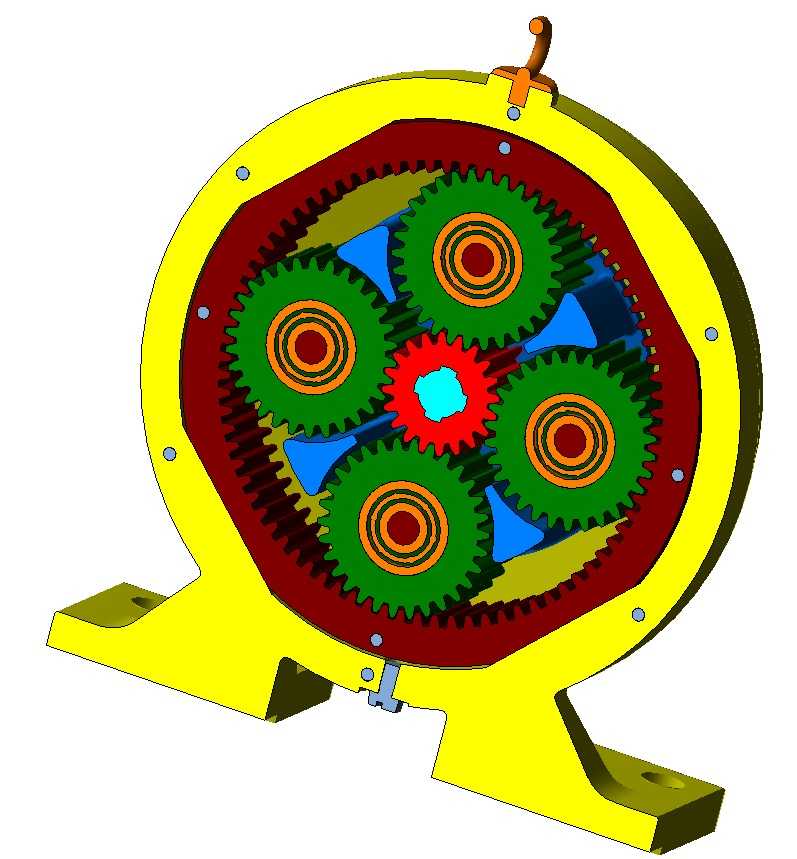

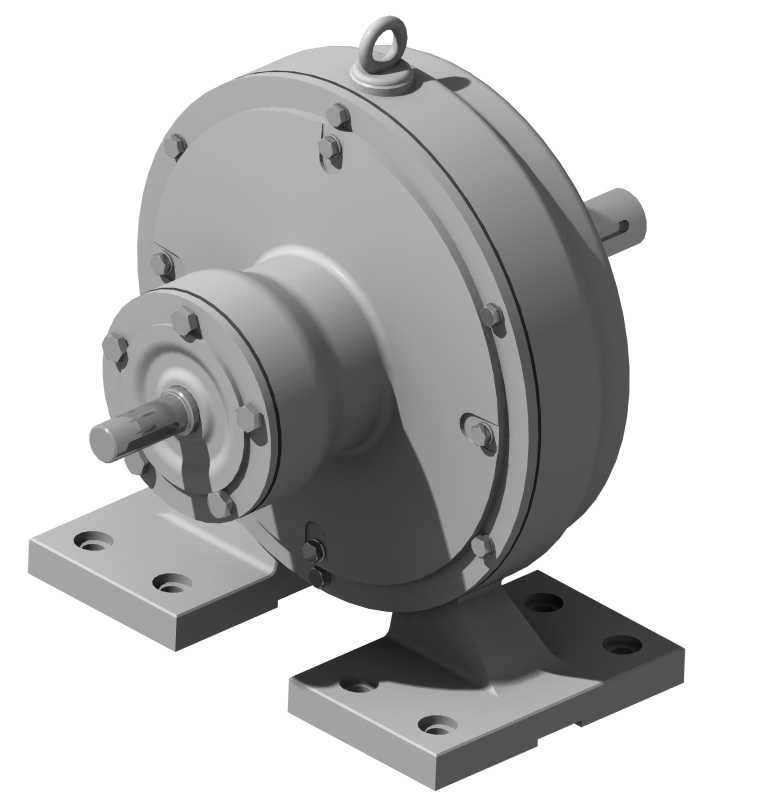

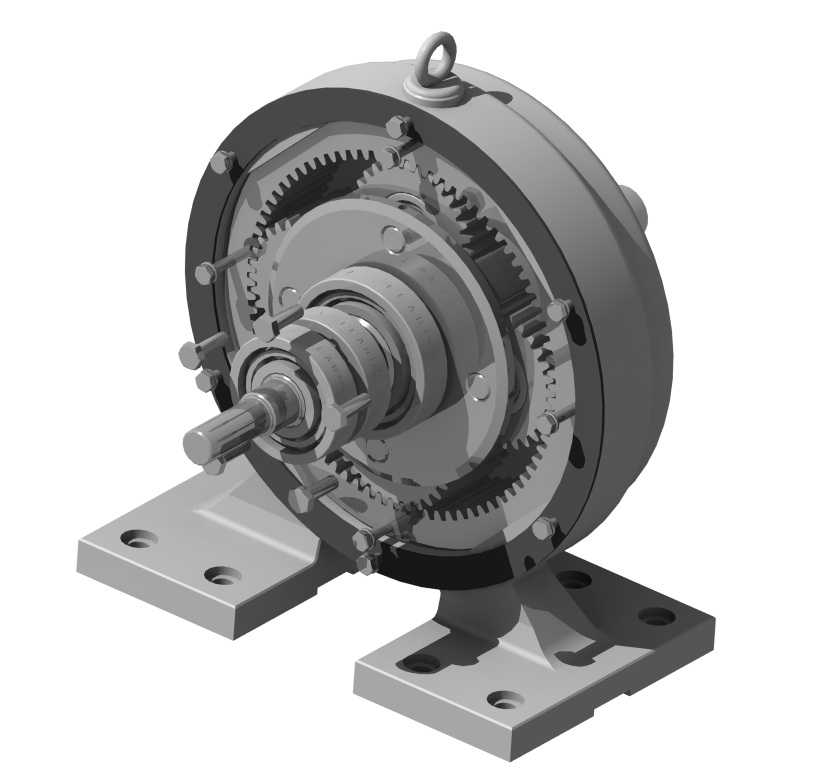

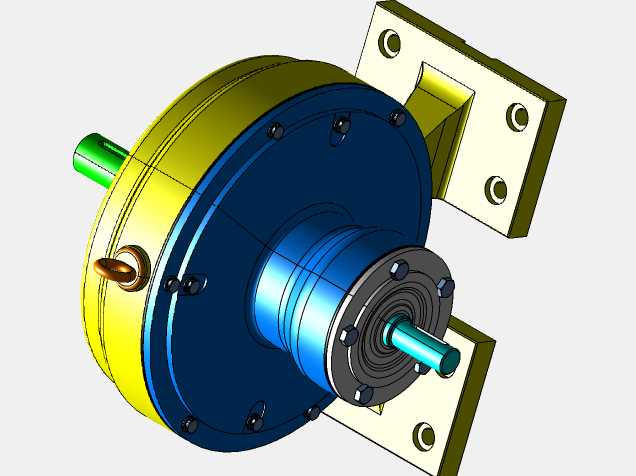

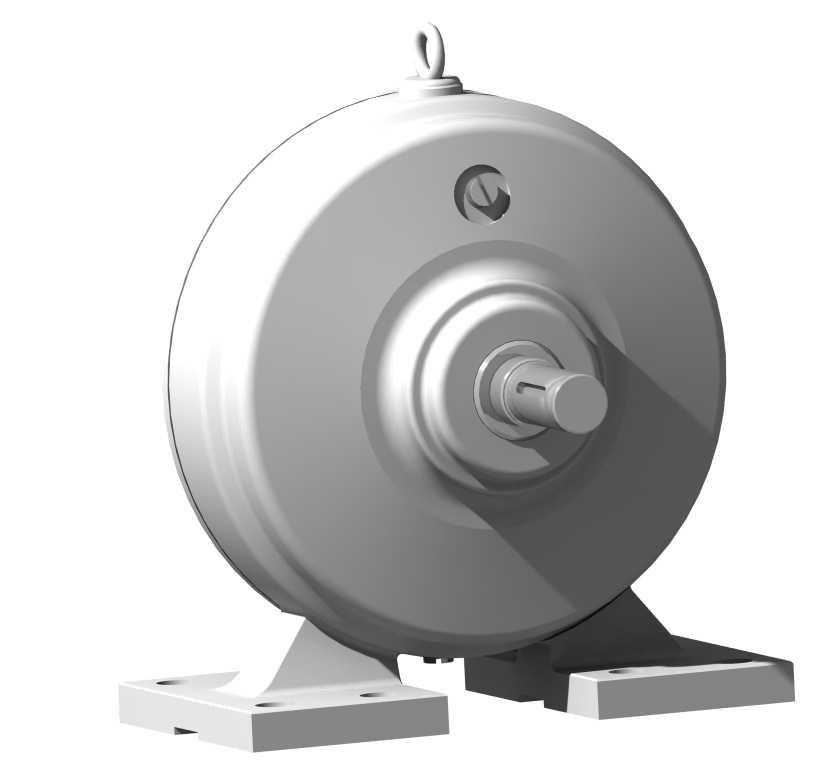

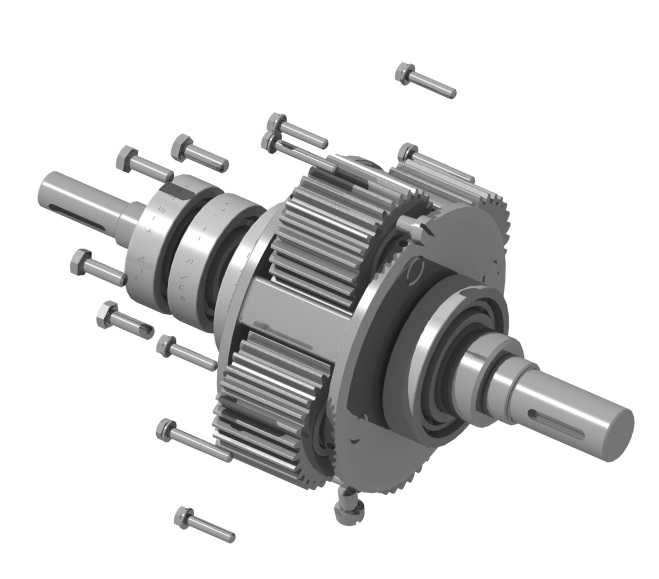

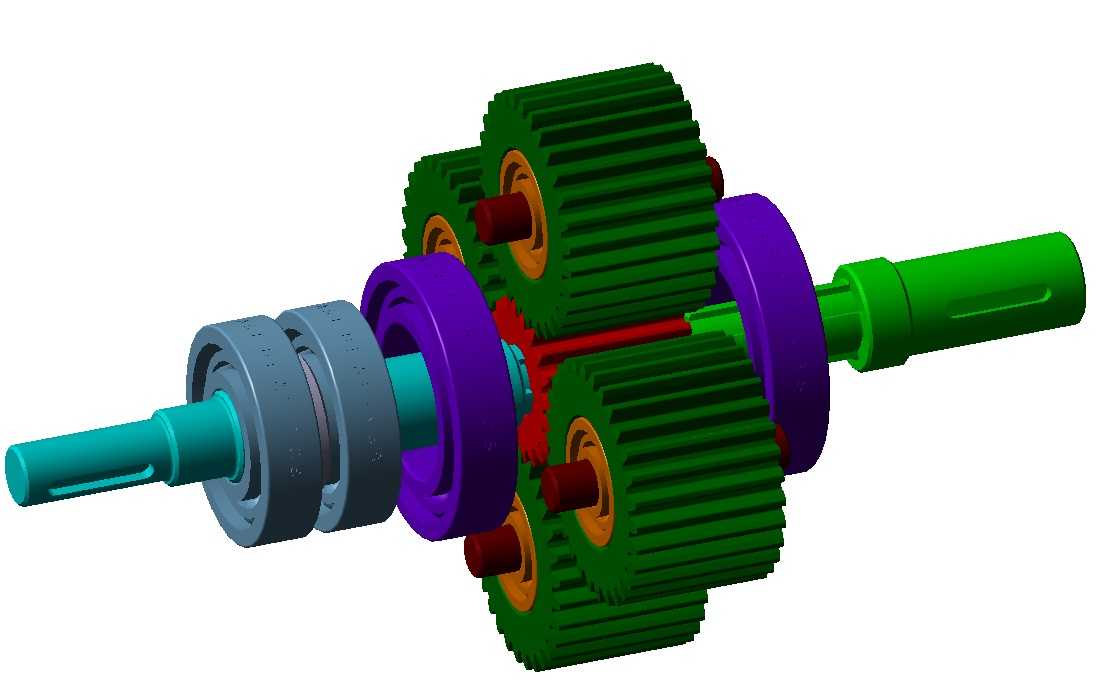

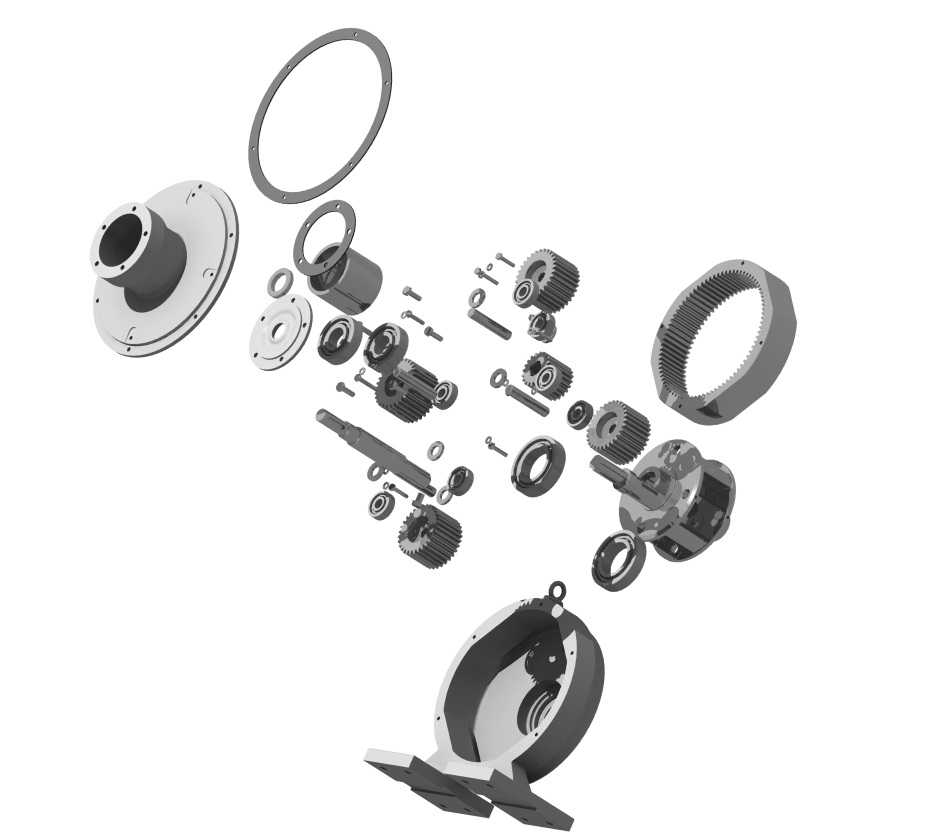

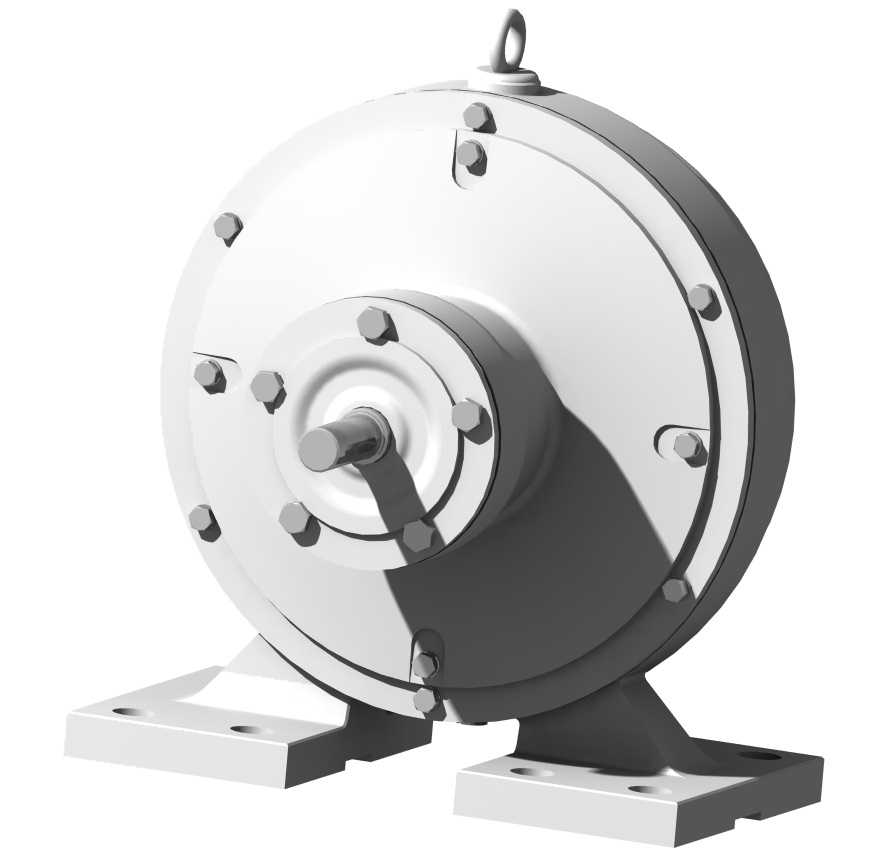

这款行星齿轮传动装置，是工业传动系统中应用极为广泛的核心减速部件，主要适配需要大传动比、高扭矩输出、紧凑安装空间的工业场景，常见于自动化生产线输送驱动、轻工机械动力传输、工程机械行走驱动、工业机器人关节传动、包装设备主传动等工况，能够在狭小安装空间内实现稳定的动力减速增扭，匹配不同转速的动力源与工作端负载需求。从实际用途来看，该装置核心作用是承接原动机输出的高转速低扭矩动力，通过内部多组行星齿轮的啮合传动，将输入转速按照固定传动比降低，同时成比例提升输出扭矩，让动力输出特性匹配工作端的负载需求，避免原动机直接驱动负载时出现扭矩不足、转速过高、负载冲击损伤原动机的问题，同时可以在传动链路中起到缓冲负载冲击、均匀分配传动载荷的作用，提升整套传动系统的运行稳定性与使用寿命。从功能特性来看，该行星齿轮箱采用内齿圈固定、太阳轮输入、行星架输出的经典NGW行星传动结构，多组行星齿轮沿太阳轮周向均匀分布，传动过程中载荷由多组行星轮共同承担，相比传统定轴齿轮减速结构，相同承载能力下体积可缩小三分之一以上，传动效率更高，运行过程中齿轮啮合的振动与噪音更低，同时具备较强的抗过载能力，能够应对短时冲击负载的工况。从设计思路来看，整体结构采用卧式脚座安装形式，输入端与输出端采用同轴布局，输入轴伸出端适配常规联轴器连接尺寸，输出轴采用加粗阶梯轴设计，可承受更大的径向载荷与轴向载荷；箱体采用分体式装配结构，端盖与主箱体通过螺栓紧固，方便内部齿轮、轴承的装配与后期维护，顶部设置吊环结构，方便设备吊装转运，底部安装脚座设置多组长条形安装孔，可适配一定范围内的安装位置偏差，降低现场安装的对位难度。从外形尺寸与安装边界来看，该装置整体轮廓规整，无外凸的尖锐结构，底部两个平行安装脚座的安装孔间距按照通用工业减速电机安装尺寸设计，输入轴与输出轴的轴径、键槽尺寸匹配常规通用传动配件规格，整体径向尺寸远小于同功率等级的定轴齿轮减速器，轴向长度紧凑，安装时不需要预留过大的周边操作空间，输入侧与输出侧预留的联轴器安装空间符合常规工业设计规范，能够直接替换同规格的传统齿轮减速装置，不需要对原有安装基座做大规模改造，适配性较强。
