越野车辆配套警告绞车导缆器结构设计

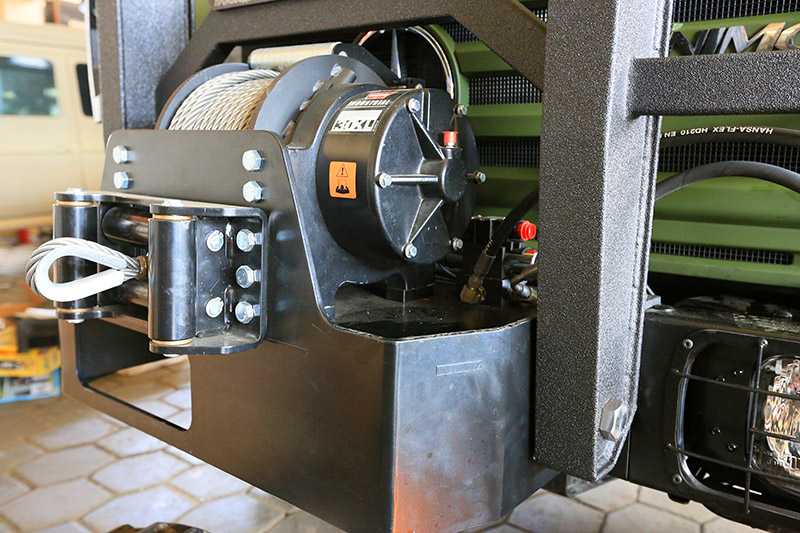

该导缆器是配套越野救援类绞车使用的核心导向部件，主要应用在硬派越野车辆、户外工程作业车辆、特种救援车辆的前置绞盘安装位，也可适配固定场地的起重牵引类绞车配套使用。在实际作业场景中，无论是户外越野遭遇陷车时的自救与互救，还是工程作业中牵引重物、规整缆绳排布，导缆器都承担着关键的缆绳导向作用，能够避免钢缆在收放过程中出现偏磨、卡绳、乱绳的问题，大幅降低缆绳磨损速率，同时减少绞车卷筒因缆绳偏载带来的结构损伤，提升牵引作业的安全性与稳定性。

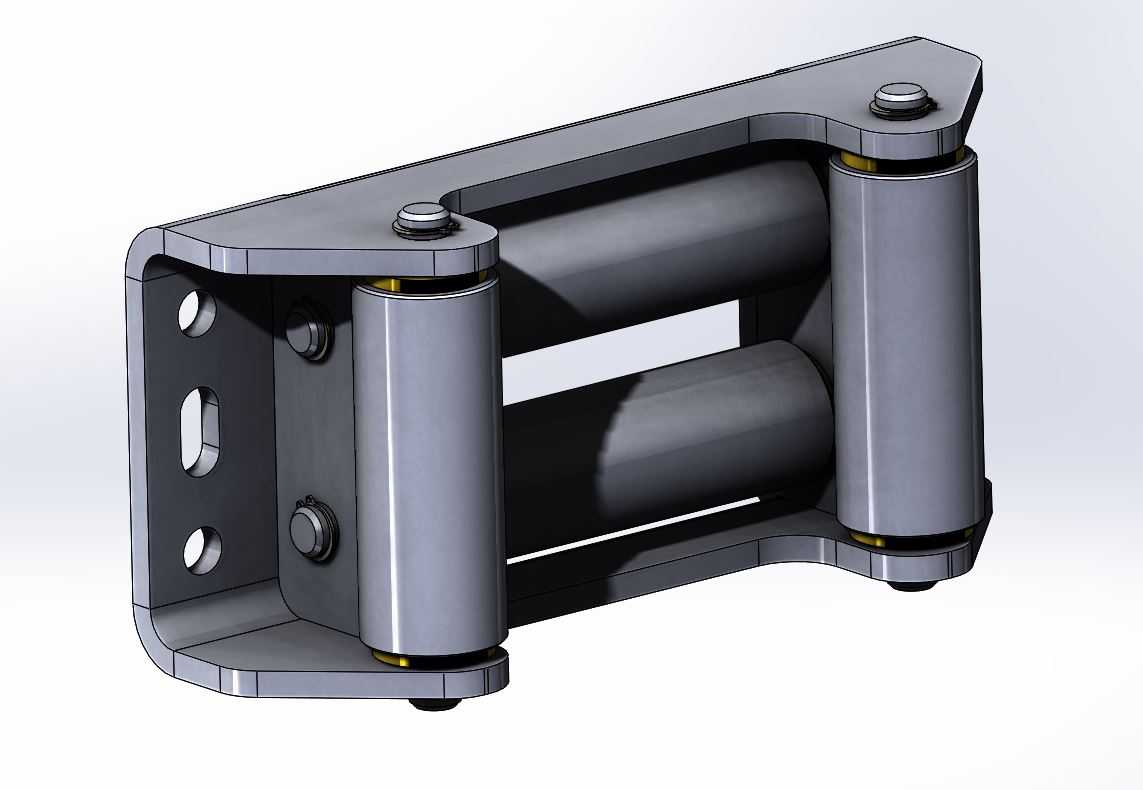

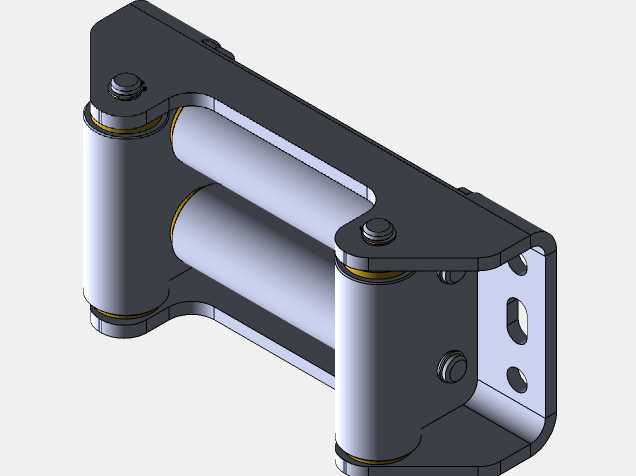

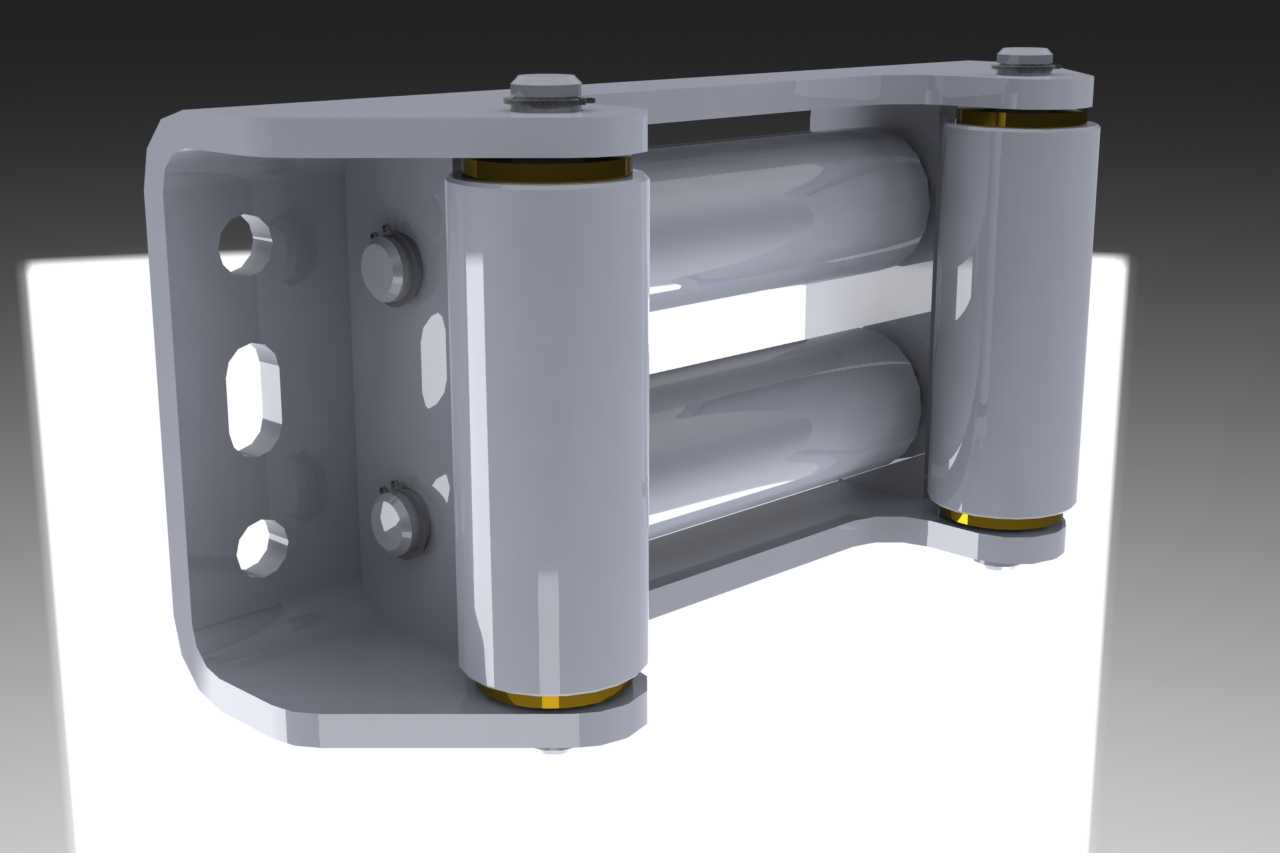

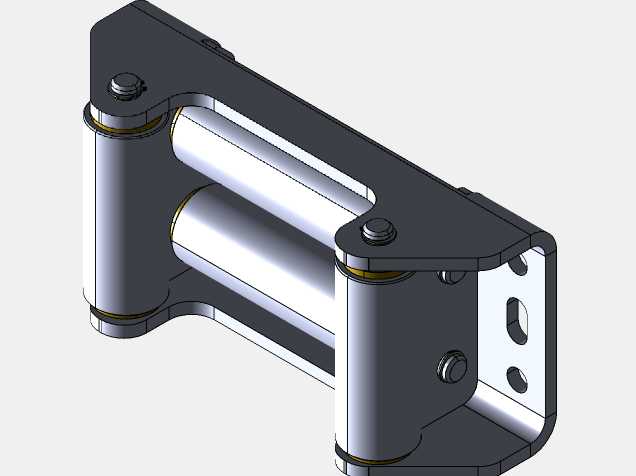

从功能特性来看，这款导缆器采用双辊轮式导向结构，两个平行布置的金属辊轮表面做了耐磨光滑处理，能够在缆绳以任意侧向角度牵拉时，通过辊轮的自转将滑动摩擦转化为滚动摩擦，极大降低缆绳通过时的阻力，同时避免缆绳外层被硬质结构剐蹭断丝。导缆器的主体安装支架采用高强度合金钢焊接成型，整体做了发黑防锈处理，能够适应户外泥泞、雨雪、高尘的恶劣作业环境，支架上的安装孔位完全匹配对应型号绞车的前端安装基准，不需要额外打孔改制就可以直接完成装配。

在设计思路上，这款导缆器完全参照实车配套的原厂部件进行结构复刻，设计过程中充分考虑了不同牵拉角度下的受力分布，辊轮的转轴采用高硬度销轴配合自润滑衬套结构，不需要频繁加注润滑脂就可以长期保持顺畅转动，同时辊轮的间距经过反复校核，既能够保证不同直径的钢缆顺畅通过，又不会出现缆绳卡入辊轮与支架间隙的问题。安装边界方面，导缆器的整体宽度与对应绞车的前端安装面宽度完全匹配，安装孔的中心距严格遵循绞车的出厂安装标准，突出安装面的厚度控制在合理范围内，不会影响车辆前保险杠的原有安装位置，也不会额外增加过多的车头前向突出量，避免影响车辆的接近角参数。辊轮的有效导向长度覆盖了绞车卷筒的全部缆绳排布宽度，能够保证缆绳在卷筒任意位置收放时都可以得到有效导向，不会出现导向盲区。

在实际使用过程中，该导缆器能够承受大吨位牵引时的侧向载荷，支架的加强筋结构可以避免大拉力下出现支架变形、辊轮错位的问题，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能控制了自身重量，不会给车头增加过多的额外负载。
