车用压缩天然气加气枪配套加注设备结构设计

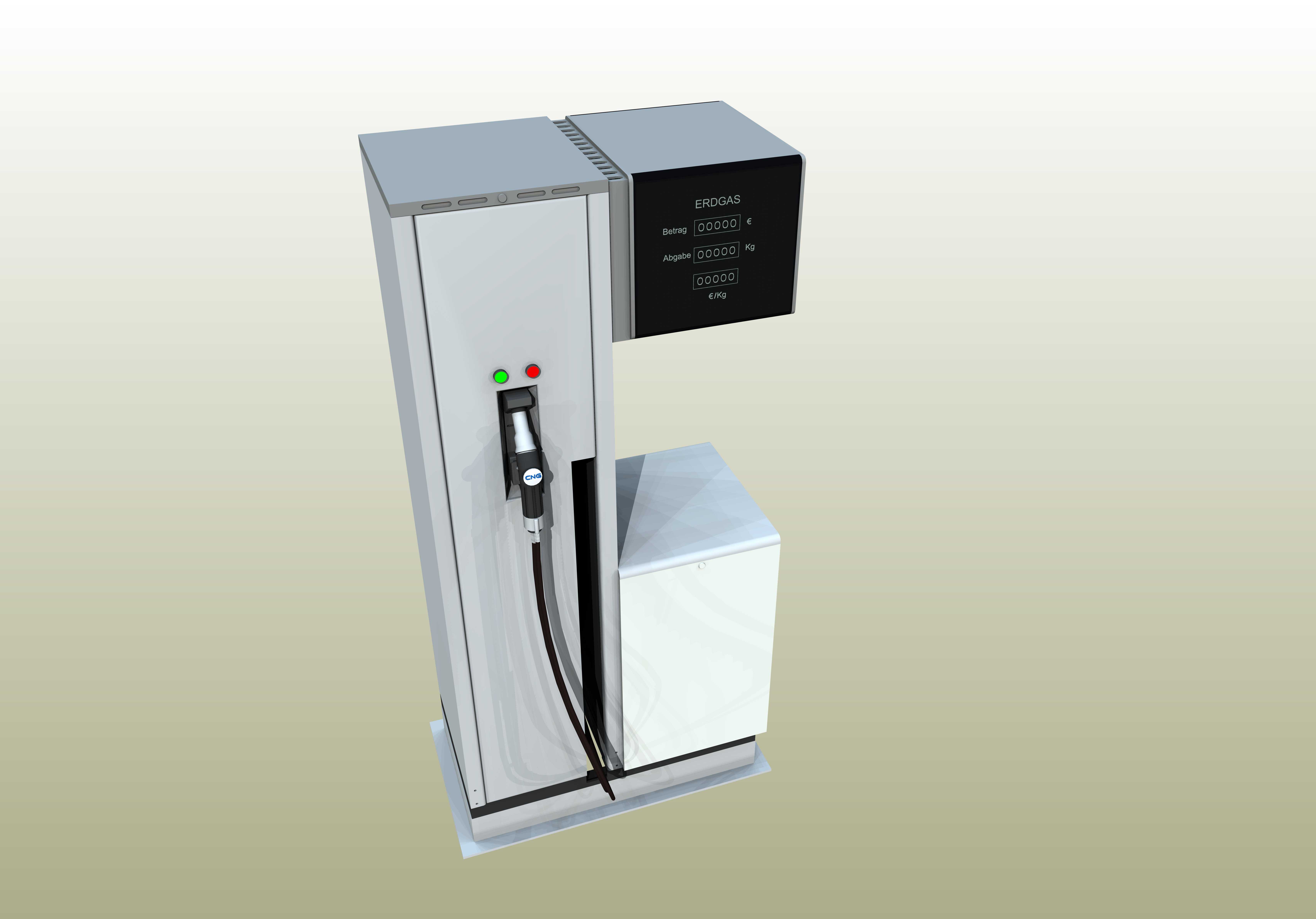

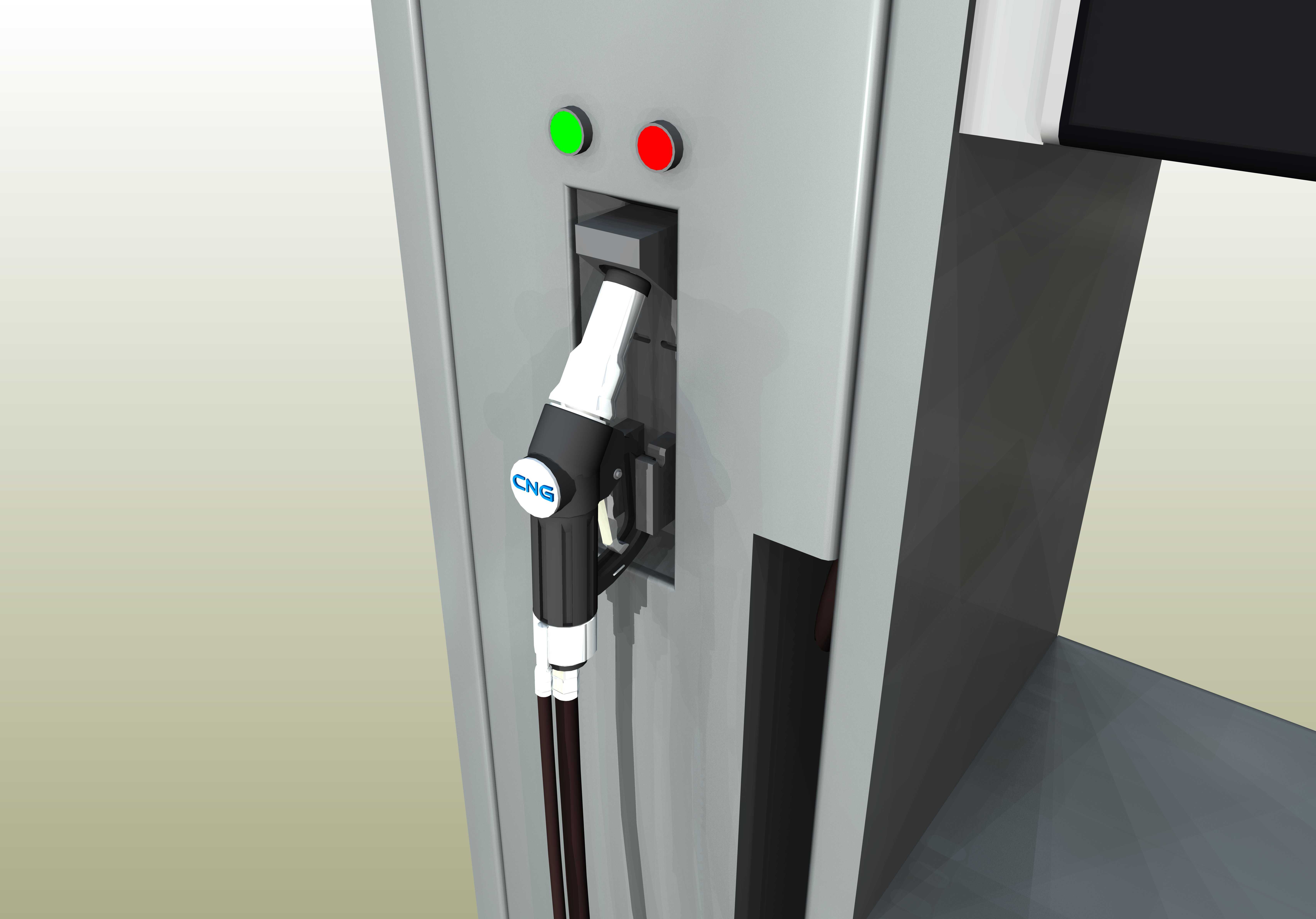

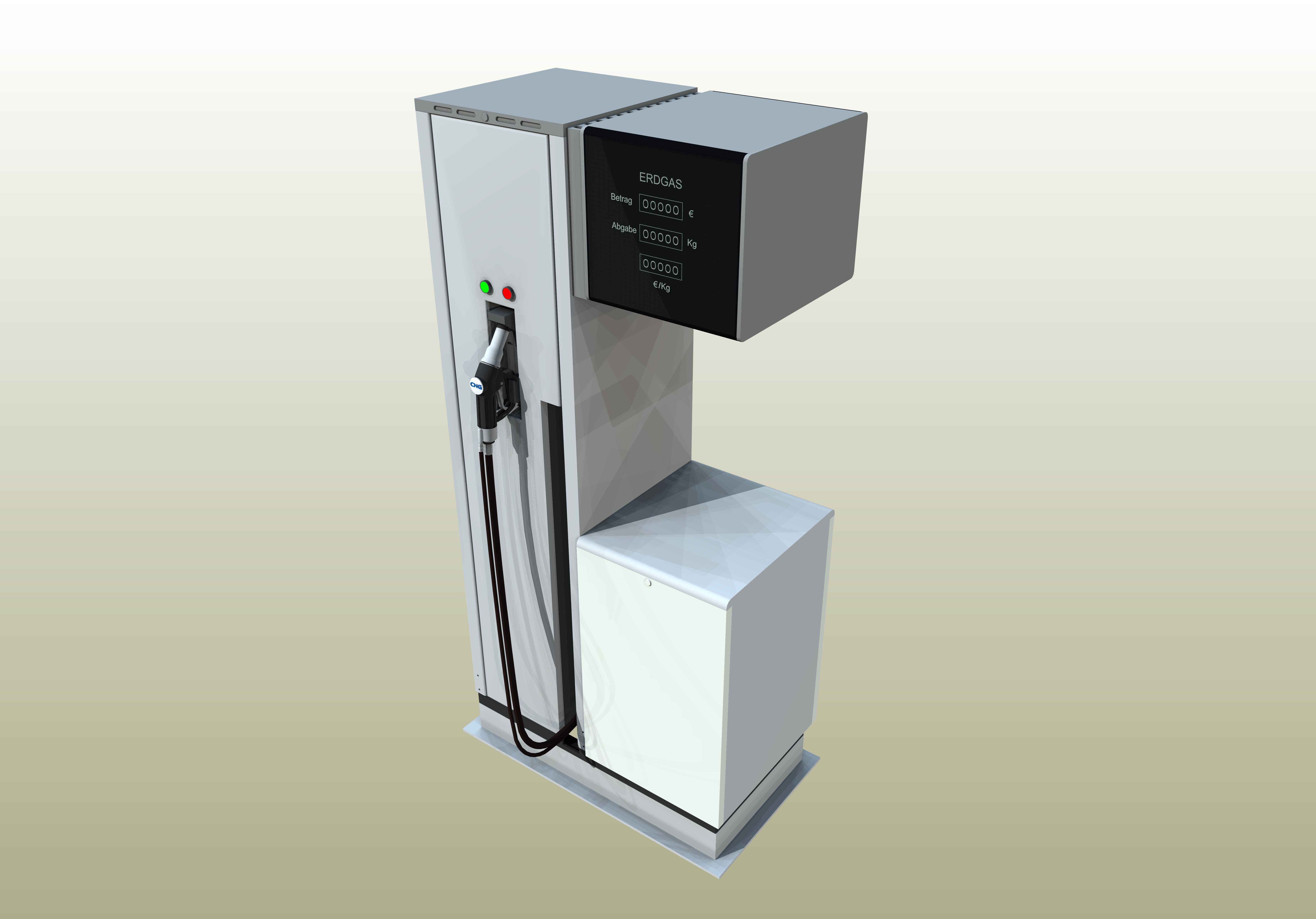

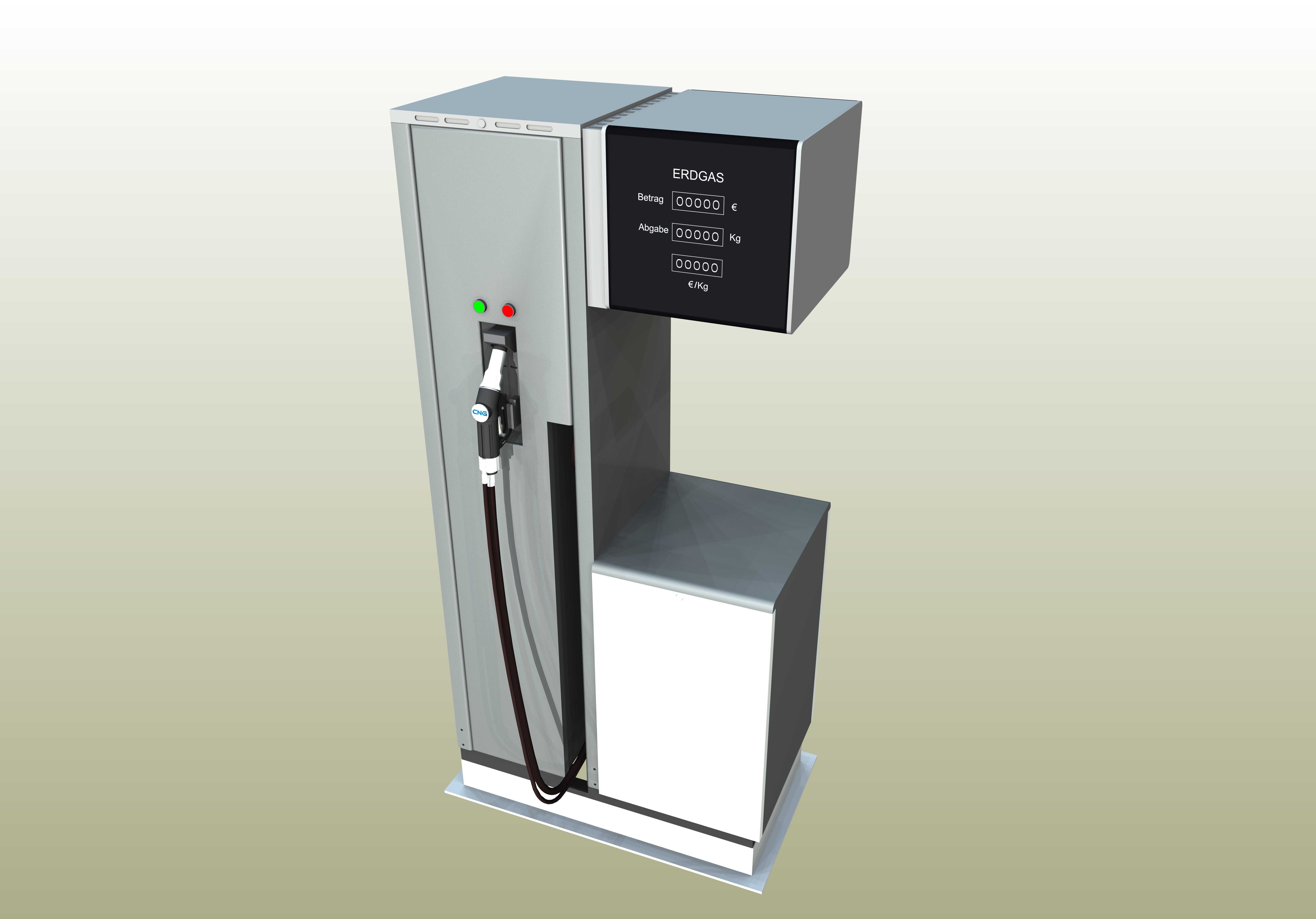

该设备主要应用于城镇车用压缩天然气加注站点、交通枢纽配套能源补给场站，是面向燃气车辆提供高压天然气加注服务的核心终端设备，可适配出租车、网约车、城际客运车辆及市政燃气作业车辆的日常能源补给需求，替代传统燃油加注设备完成清洁燃料的定量加注作业，适配场站露天布设、室内加气岛安装等多类场景，满足不同场站的布局规划要求。设备整体采用立式柜式结构设计，外壳选用冷轧钢板经静电喷塑处理，兼顾户外耐候性与结构防护能力，正面预留加气枪挂装位，将加注枪体收纳于设备正面的嵌入式枪槽内，避免枪体长期外露造成的胶管老化、枪头磕碰损伤，同时缩短操作人员取枪、挂枪的动作路径，提升单车次加注作业效率。设备操作区域设置红绿双色状态指示灯，绿色指示灯对应设备待机、可正常加注状态，红色指示灯对应设备故障、加注超压或紧急停机状态，操作人员可通过指示灯快速判断设备运行状态，无需额外调取后台参数即可完成作业前的状态确认。加注枪体采用符合车用压缩天然气加注标准的自密封结构设计，枪头与车辆加注口对接后可自动完成锁止与密封，加注过程中出现异常拉拽时可触发安全脱扣机构，瞬间切断气路避免高压燃气泄漏，枪身握持区域做防滑纹理处理，适配冬季戴防护手套操作的使用需求，胶管部分采用耐高压、耐低温腐蚀的专用复合材质，可承受高压天然气的长期冲刷与户外温差变化带来的材质形变。设计过程中充分考虑场站安装的边界条件，设备底部预留统一规格的管线接入接口，可直接对接场站预埋的高压燃气管线、控制线缆与接地装置，无需现场额外进行柜体开孔改造，柜体侧面预留检修门，日常维护时可直接开启检修门完成滤芯更换、阀件检修、线路排查等作业，无需拆解整体柜体结构。设备整体外形尺寸适配常规加气岛的安装空间，不会占用过多场站通行区域，同时柜体边角做圆弧过渡处理，避免车辆剐蹭、人员磕碰造成的损伤，兼顾作业安全性与场站整体美观度。
