立式常压储料分舱罐体结构设计

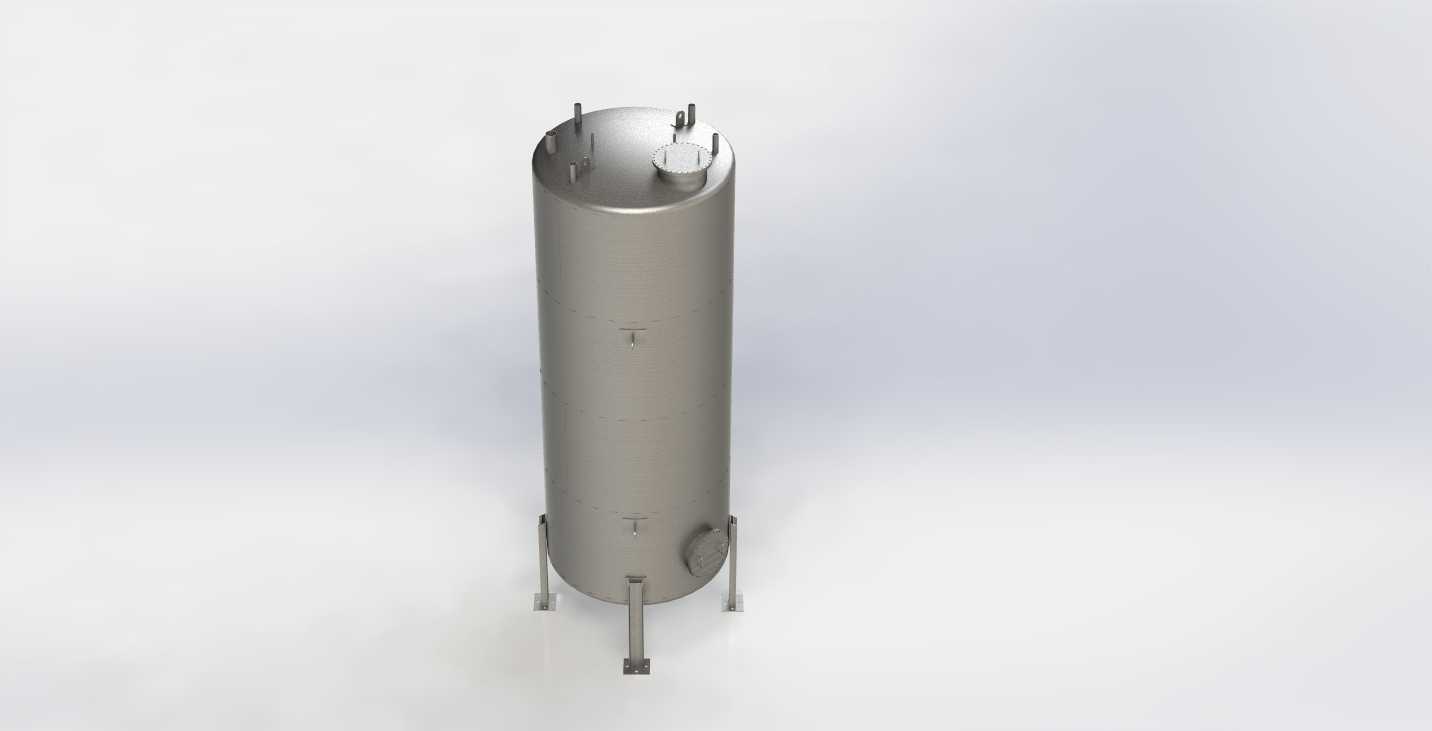

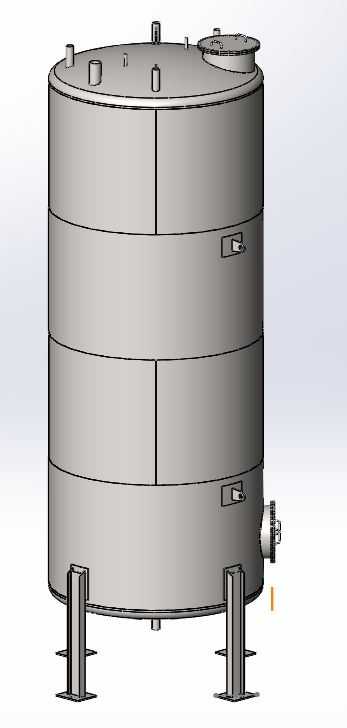

这款立式分舱罐体主要面向精细化工、食品配料、水性涂料生产等行业的物料暂存与工序衔接场景，可在连续化生产链路中承担原料缓存、半成品均质存储、成品待转的核心功能，适配厂区内车间层高充足、地面承重达标、需要单点位集中存储多类相容物料的生产布局，能够减少车间内零散储料容器的占地，优化物料转运的路径长度。设备整体采用立式圆柱结构，底部设置三根均布的支撑支腿，将罐体整体抬离地面，既为底部出料口预留了足够的接料操作空间，也避免罐体底板直接接触地面出现积潮腐蚀的问题，支腿底部预留了地脚螺栓安装孔，可直接与车间预埋的固定点位连接，抵消满料状态下的侧倾风险。罐体内部通过横向隔板划分出多层独立分舱，每个分舱都设置了独立的侧壁接口，可分别接入进料管路、出料管路、清洗管路，不同舱室可存储同生产批次下不同阶段的物料，或是配比相近的多类相容原料，无需设置多个独立储罐就能完成多物料的集中存储，大幅压缩了储料环节的设备投入成本。罐体顶部设置了多个不同规格的接口，分别对应人孔检修口、呼吸阀接口、进料口、液位计安装位、温度检测探头安装位，其中大尺寸人孔可满足检修人员进入舱内清理残料、检查内壁状态的需求，呼吸阀接口可平衡舱内外压力，避免常压状态下进料、出料过程中罐体出现憋压或负压变形的问题。侧壁设置的两组侧装接口可适配搅拌组件、侧装液位计或是物料循环管路，满足不同生产工艺下的功能拓展需求，罐体底部中心设置了排空口，可在设备清洗、批次换产时彻底排空舱内残液与清洗废水，避免不同批次物料出现交叉污染。设计过程中针对1巴的常压工作压力做了壁厚校核，筒体板材的厚度选型兼顾了结构强度与材料成本，舱室之间的隔板做了满焊密封处理，避免不同舱室的物料出现串混，整体结构未添加焊接细节与倒角工艺，预留了后续根据实际加工工艺、现场安装条件做细节调整的空间，设备的整体外径与高度适配常规工业车间的门洞尺寸，可整体完成吊装进场，无需现场拆分焊接，能够缩短现场安装的调试周期。
