2匹卧式液压动力单元集成结构设计

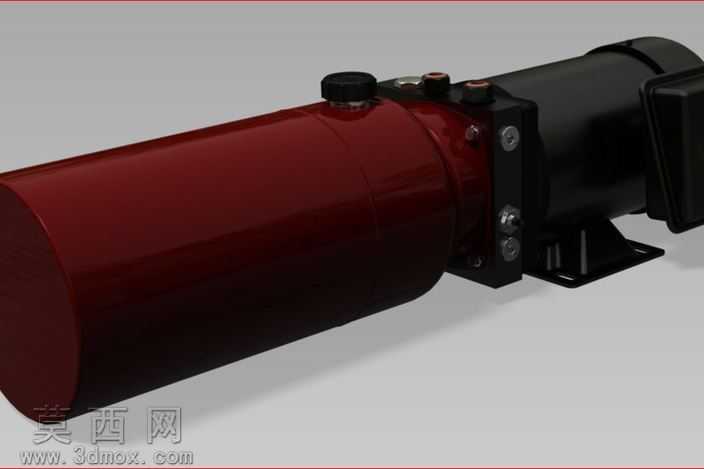

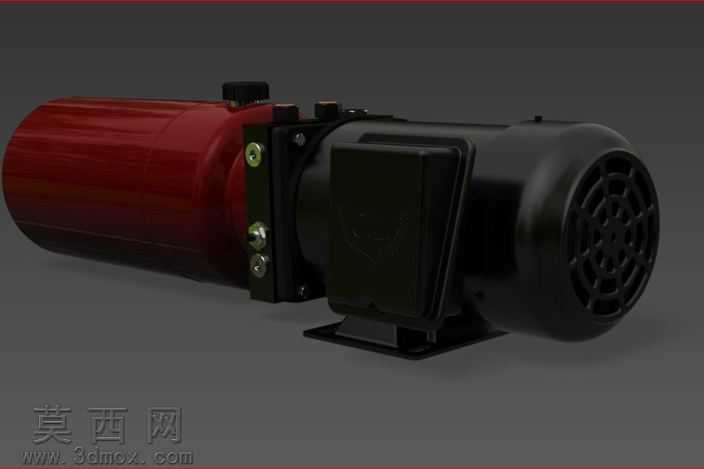

本作品为2匹规格卧式液压动力单元的三维建模设计，整体采用卧式同轴布局，将驱动电机与液压储油、动力输出模块整合为紧凑一体化结构，适配小型液压系统的动力供给需求。建模过程中首先完成整体布局的基准搭建，以电机输出轴与液压泵的同轴度为核心装配基准，确定各部件的相对安装位置，保证动力传输路径的同轴精度，减少运行过程中的偏载损耗。储油罐体采用圆柱形卧式结构设计，建模时通过回转特征生成罐体主体，在罐体顶部预留注油口、排气阀的安装位，端部设置与电机连接的法兰安装结构，保证罐体与电机端的连接密封性与结构强度；罐体表面赋予深红色金属烤漆材质，还原工业液压泵站的真实外观质感，通过调整材质的粗糙度、反光度参数，模拟漆面的哑光金属质感，同时在罐体边角处添加轻微的倒角细节，避免尖锐棱角带来的不真实感。驱动电机部分采用封闭式工业电机结构建模，还原电机的接线盒、散热筋、安装底座等细节结构，电机外壳赋予黑色哑光金属材质，接线盒部分添加细微的接线端口细节，安装底座预留标准安装孔位，方便后续在整机装配中完成固定。液压阀组集成安装在电机与罐体的连接部位，建模时还原了调压阀、油口接头等关键元件的外形结构，通过装配约束保证各阀件的安装位置符合液压油路的走向逻辑，避免出现油路干涉的问题。渲染阶段采用工业产品常用的影棚布光方案，主光源从侧上方45度角照射，突出模型的轮廓结构与材质质感，辅光源补充暗部细节，避免阴影区域过黑丢失结构信息，背景采用中性深灰色调，让主体模型更加突出。本模型为外观展示级建模，重点还原液压动力单元的外部装配结构、各部件的外形比例与连接关系，未对内部泵体、油路等细小部件做深度拆解建模，可用于液压系统方案展示、设备布局演示、产品选型参考等场景，整体模型比例协调，细节还原度符合工业展示需求，各部件的装配关系符合实际液压动力单元的生产装配逻辑，能够直观呈现该规格液压动力单元的整体形态与结构特点。
