框架式16000升储运燃油罐结构设计

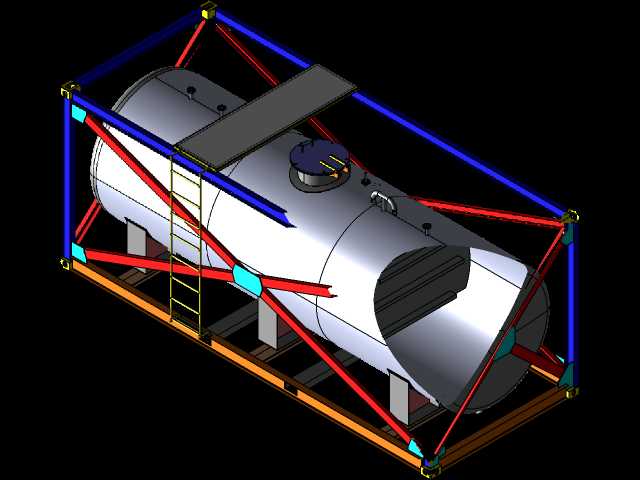

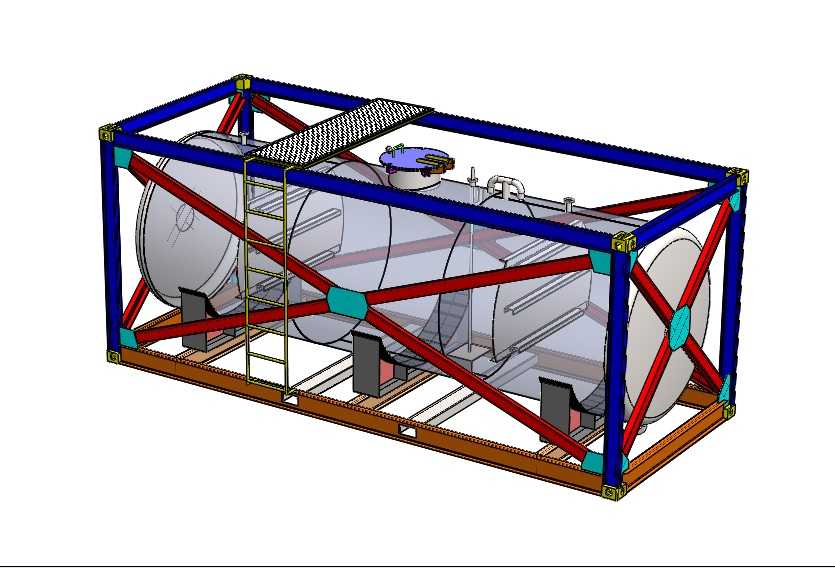

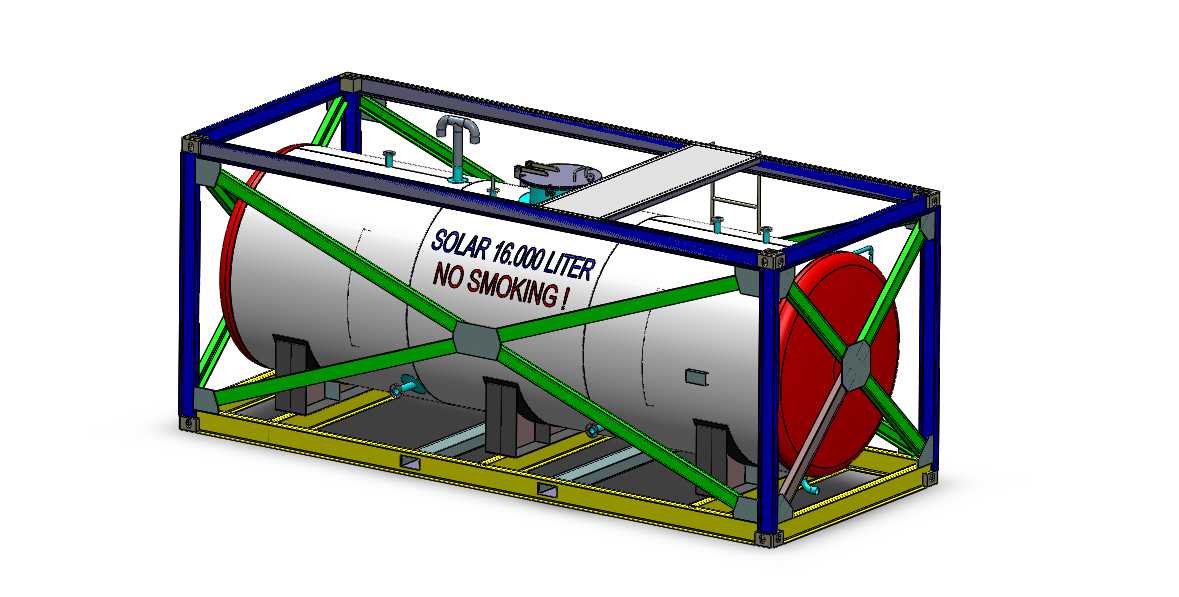

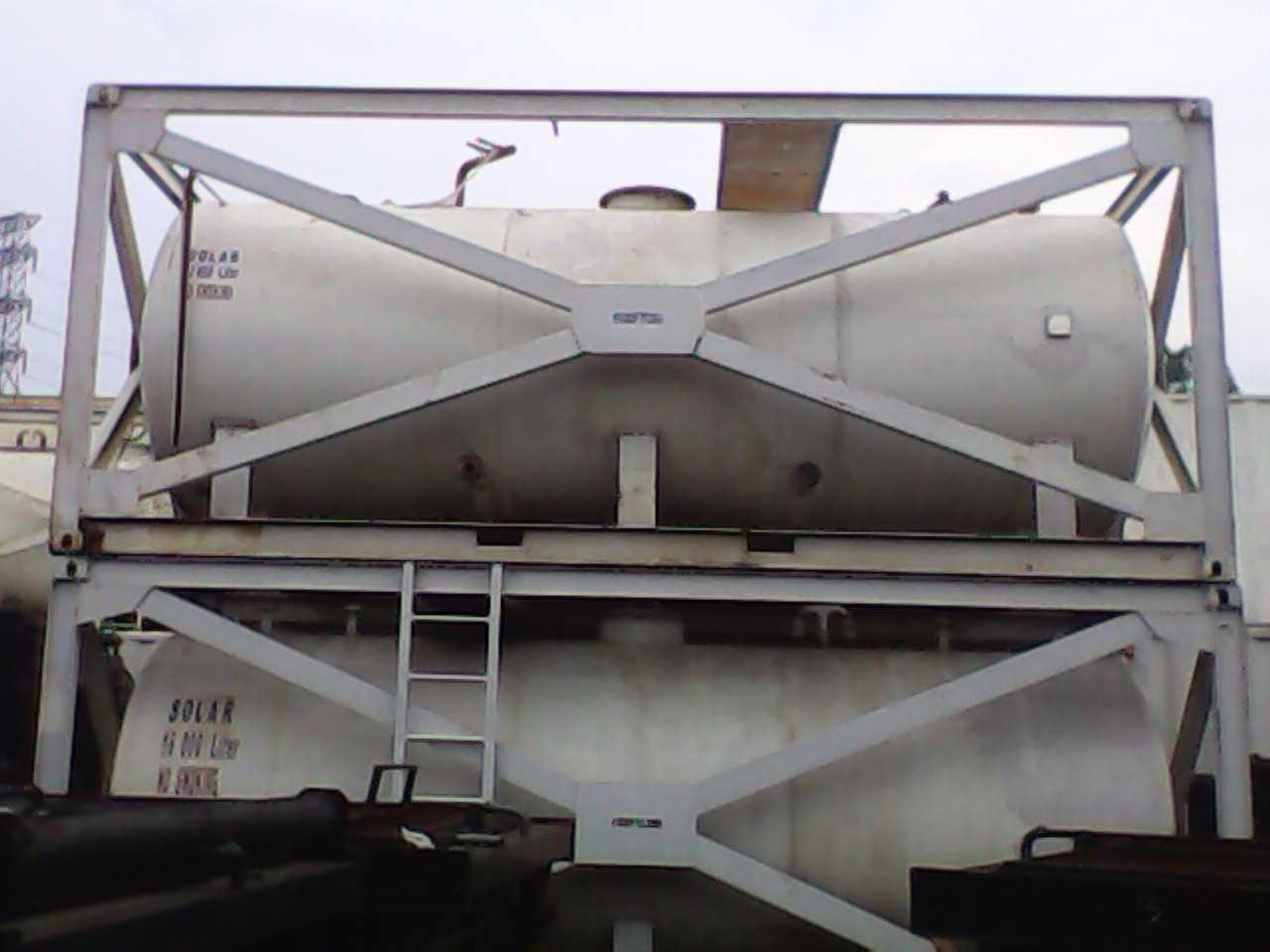

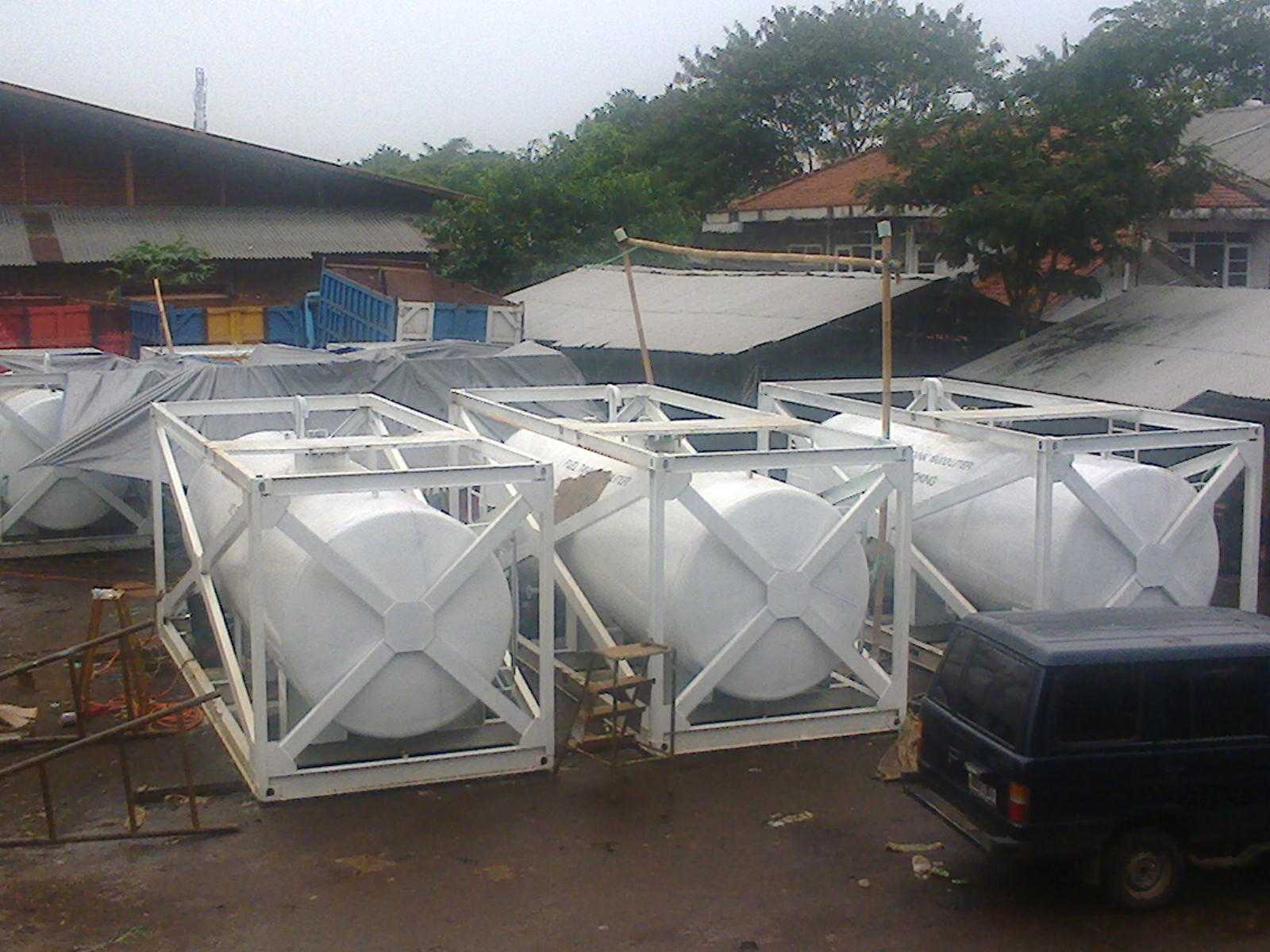

该款框架式燃油储运罐体主要面向散装液体燃料的跨区域转运、临时场站储油、野外作业供油等场景，适配标准集装箱式联运的物流体系，可直接通过平板拖车、铁路货运平车、集装箱货轮完成多式联运，无需额外定制转运工装，能大幅降低燃油中转的装卸成本与时间损耗。罐体主体采用卧式圆柱形承压结构设计，圆柱形态可均匀分散内部燃油的静压力，相比方形储罐具备更优的抗形变能力，两端采用冲压成型的凸形封头，进一步强化罐体端部的承压性能，可满足常规储运工况下的内部压力波动需求，避免长期储油过程中出现罐体鼓胀、焊缝开裂等问题。外部采用高强度型钢拼接成集成式防护框架，框架底部设置带定位槽的承载底座，可直接与标准集装箱锁扣点位匹配固定，框架的斜向支撑筋采用交叉排布形式，在转运过程中可吸收路面颠簸、吊装作业带来的侧向冲击力，避免外力直接作用于罐体本体造成损伤，同时框架顶部设置防滑走台与简易爬梯，方便运维人员完成顶部阀门操作、液位检测、日常检修等作业。罐体侧面预留了液位检测接口、进出油管路接口、呼吸阀安装位，可根据实际使用需求快速加装对应的管路附件与监测元件，顶部设置人孔结构，方便后期进入罐体内部完成清洁、检修、防腐层维护等作业。设计过程中充分考虑了安装边界与适配性，整体外轮廓尺寸完全匹配标准集装箱的内部限界，可直接装入标准干货集装箱完成密闭运输，也可直接作为独立储油单元放置在硬化场站地面使用，底部支撑结构的间距适配常规货运车辆的承载横梁位置，吊装点位设置在框架顶部四角，符合常规起重设备的吊装作业规范，无需额外制作专用吊具。罐体表面设置明显的防火警示标识，符合易燃易爆危险品储运的安全标识规范，框架与罐体之间采用弹性缓冲垫块连接，可减少运输过程中的刚性碰撞，延长整体结构的使用寿命，整体结构兼顾了转运便利性、结构强度与使用安全性，可满足16000升容量下的燃油安全储运需求。
