BK12型滚珠丝杠支撑固定座结构设计

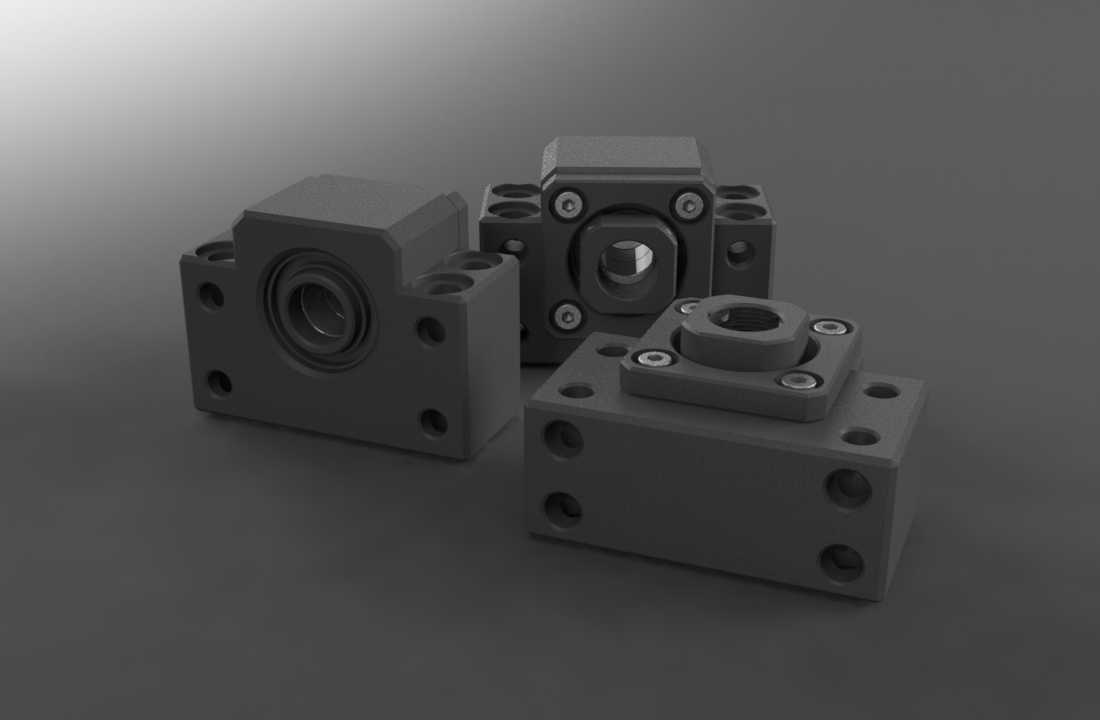

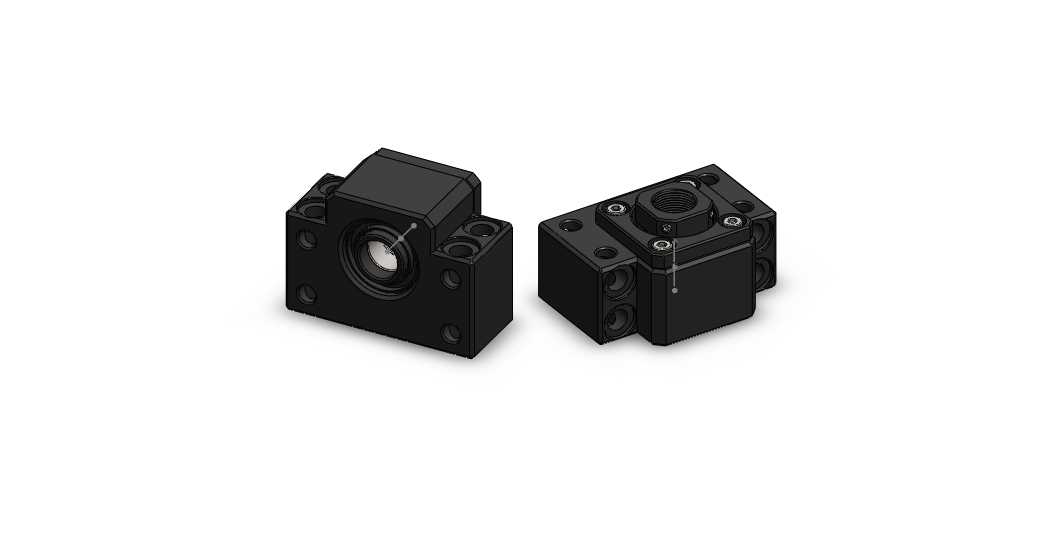

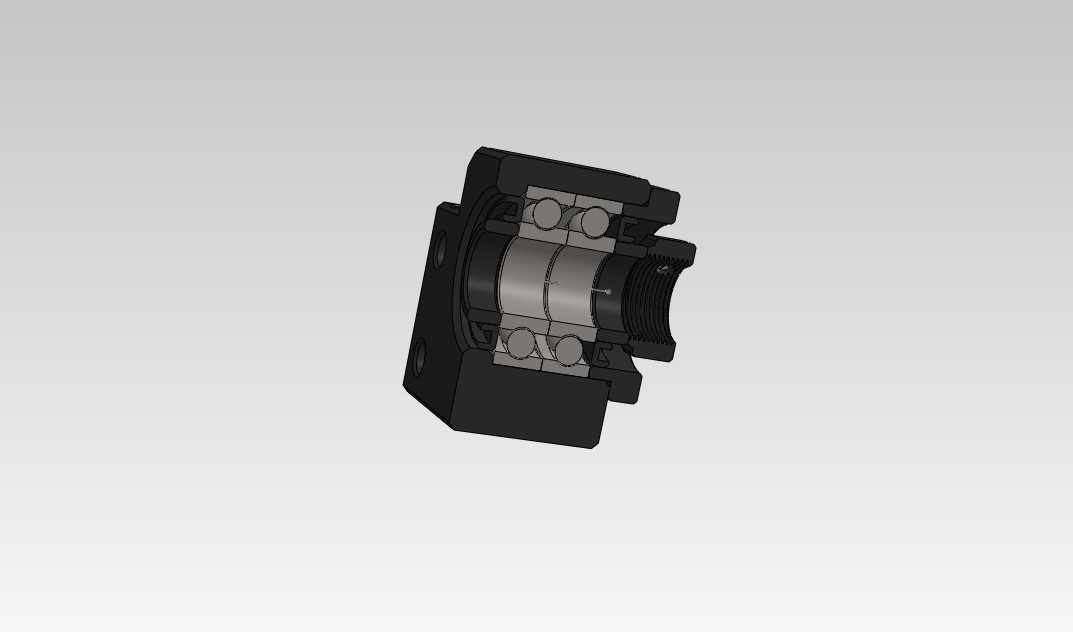

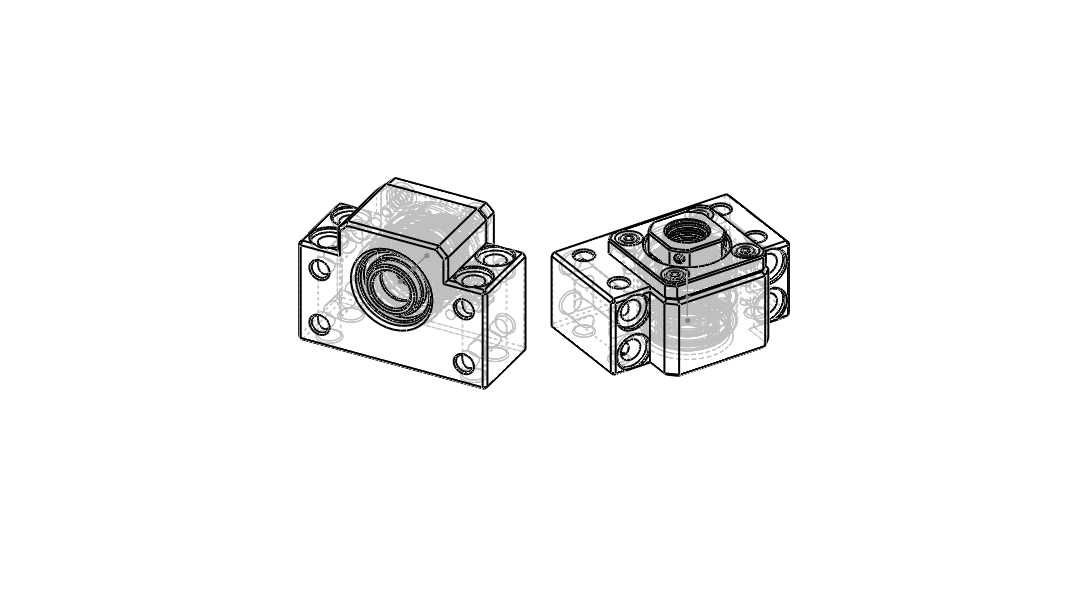

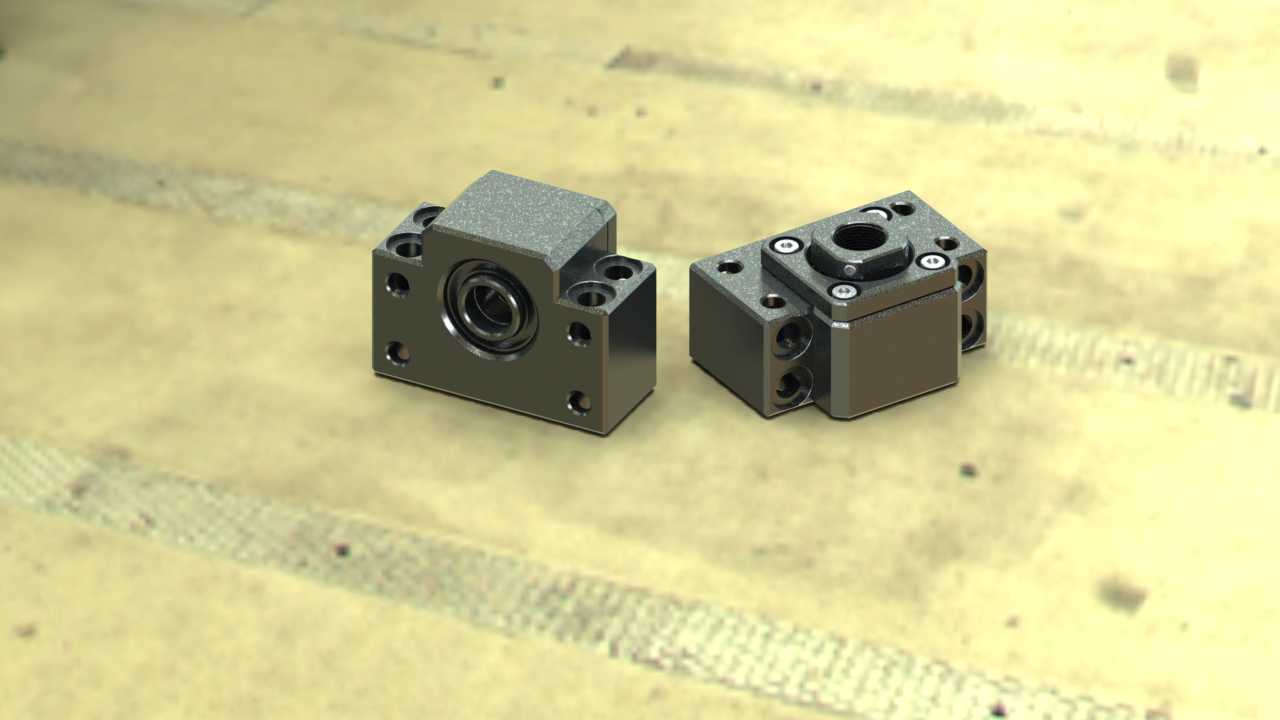

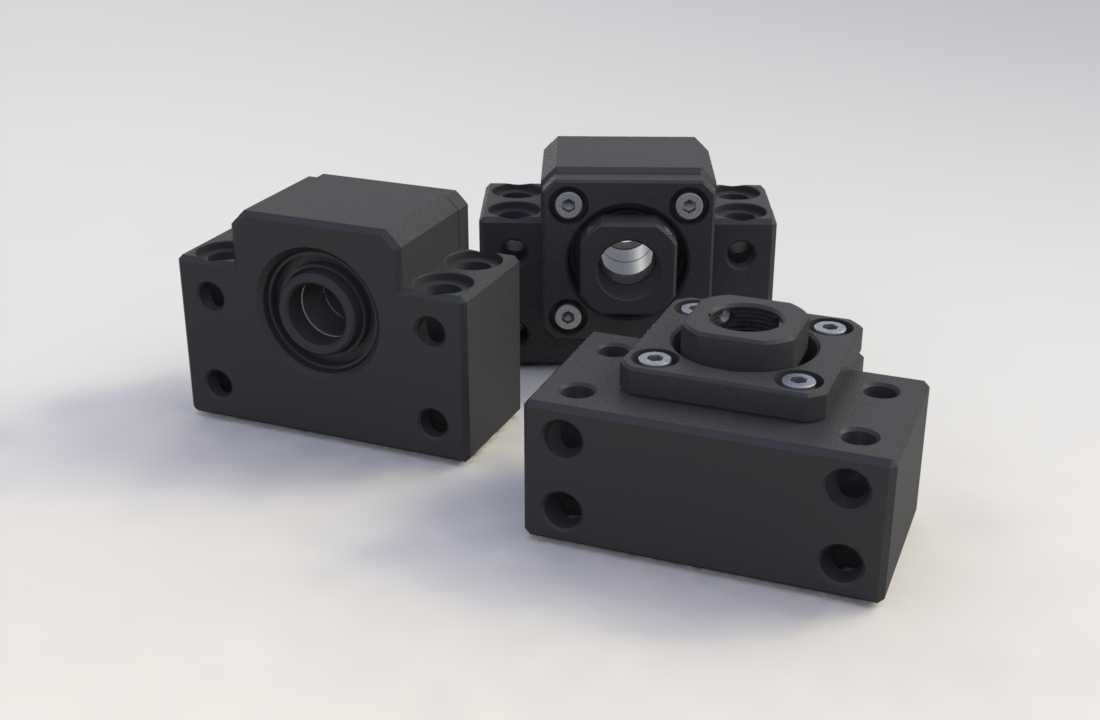

在数控加工设备、自动化直线传动模组、精密检测平台等需要高精度直线进给的场景中，滚珠丝杠的支撑固定部件是决定传动精度、运行稳定性与使用寿命的核心组件，BK12型滚珠丝杠支架正是适配12规格滚珠丝杠的端部固定支撑单元，承担着约束丝杠轴向窜动、承载径向载荷、保障丝杠回转同轴度的关键作用。这类支撑座常与对应的BF型支撑座配对使用，分别作为丝杠的固定端与支撑端，广泛应用于小型数控车床进给轴、桌面级自动化点胶设备、3D打印传动模组、精密电子组装生产线的直线滑台当中，能够有效抵消丝杠高速回转时产生的轴向跳动，避免丝杠因悬臂结构出现挠曲变形，保障进给运动的重复定位精度控制在允许公差范围内。从功能特性来看，该款支撑座采用一体式方块式本体结构，本体选用高强度铸铁或优质合金钢经精密加工成型，内部预装适配规格的角接触球轴承，可同时承受轴向与径向的复合载荷，轴承预紧调整结构集成在座体内部，无需额外设计复杂的轴承压装结构，安装时仅需将丝杠端部插入支撑座内孔，通过锁紧螺母完成轴向锁紧即可完成装配，大幅降低传动模组的装配调试难度。座体的安装面经过精密磨削加工，平面度与平行度公差控制在微米级，能够保证安装后丝杠轴线与导轨基准面的平行度要求，避免因安装偏差导致丝杠运行卡顿、磨损加剧的问题。在设计思路上，这款支撑座采用了标准化的安装接口设计，座体四周预留的沉头安装孔位置、中心高尺寸、内孔配合公差均匹配行业通用的BK12规格安装标准，能够直接替换同规格的市面同类产品，无需对现有设备的安装基面做二次修改。座体侧面与端面预留的轴承注油通道，可在设备日常维护时直接加注润滑脂，无需拆解支撑座即可完成轴承润滑保养，降低设备后期维护成本。从安装边界来看，该支撑座为方块式结构，各安装孔位的孔距、座体总高度、内孔中心到安装底面的中心高均经过精准核算，安装时仅需在设备安装基板上按照孔位坐标加工对应螺纹孔，即可完成快速定位安装，座体的外形轮廓避开了导轨滑座、电机安装座等相邻部件的运动干涉范围，在紧凑的安装空间内即可完成布置，适配各类小型化、紧凑型的直线传动机构设计需求。座体表面经过发黑防锈处理，能够在常规车间加工环境下长期使用而不出现锈蚀问题，适配工业生产场景的复杂使用环境。
